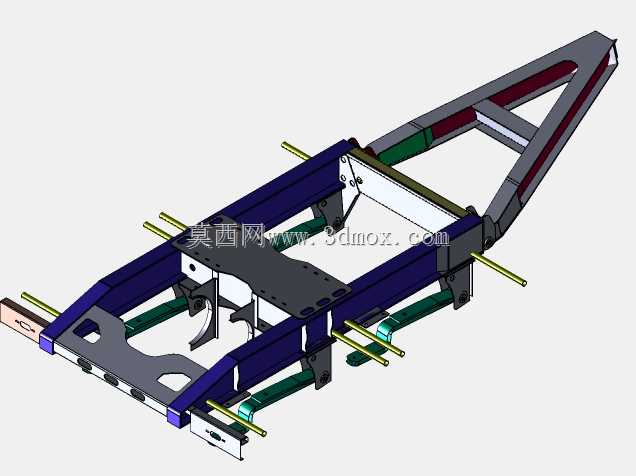

重型拖车车架承载结构三维设计

该重型拖车车架结构主要面向厂区重载物料转运、重型设备短途驳运、工程现场重型构件移位等应用场景，作为重型拖车的核心承载基体，承担整车载荷传递、部件安装定位、牵引受力传导的核心作用，可适配厂区内大吨位模具、重型加工件、工程设备组件的转运需求，也可作为户外短距离重型物资驳运的承载底盘，适配非道路平整硬化路面的重载运输作业。从功能特性来看，该车架采用三角形主承载梁布局，前端收窄形成牵引连接段，后端扩展为宽幅承载平面，整体结构通过纵梁与横梁的交错焊接布局实现载荷的均匀分散，两侧伸出的定位轴可用于安装行走轮组与悬挂支撑组件，中部预留的多组安装孔位可适配不同规格的承载平台、锁紧机构、制动组件的安装需求，前端预留的牵引连接位可适配不同规格的牵引销、牵引挂钩结构，满足与不同动力牵引设备的快速对接。设计过程中优先考虑重载工况下的结构强度冗余，主纵梁采用变截面设计，在受力集中的牵引段、轮组安装段采用加厚的梁体结构，横梁采用错位排布方式避免应力集中，同时在梁体衔接处设置加强筋结构，抵消重载转弯、颠簸路面行驶时产生的扭转应力，整体结构在保证承载能力的前提下尽可能优化梁体布局，减少不必要的材料冗余，控制车架整体自重。从安装边界来看，车架整体长度适配常规厂区转运通道的转弯半径要求，宽度满足标准厂区道路的通行限宽，两侧轮组安装轴的同轴度公差控制在合理范围内，保证行走轮组安装后行驶过程中不会出现偏磨、卡滞问题，中部承载平面的安装孔位采用标准化间距设计，可兼容多种通用承载附件的安装，前端牵引连接位的高度适配常规厂区牵引车、叉车尾部牵引装置的高度范围，无需额外加装转接结构即可实现快速对接，车架底部预留的间隙可满足非铺装路面的通过性要求，避免行驶过程中梁体底部与路面凸起发生剐蹭。
