四英寸手动对夹式蝶阀结构设计

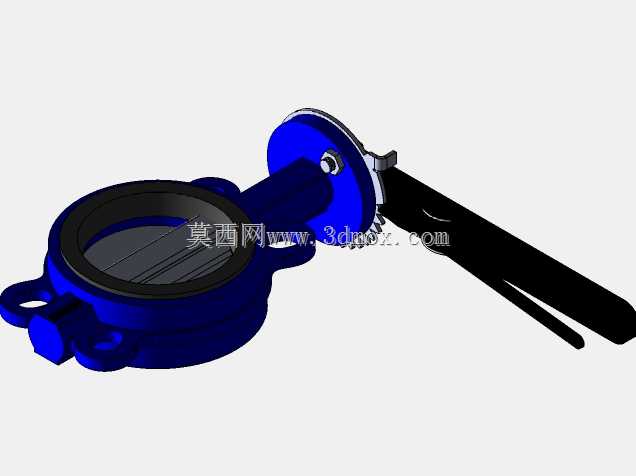

　　在给排水、暖通循环水、低压流体输送以及普通工业工艺管线的现场布置里，小口径手动蝶阀一直是占用空间最紧凑、启闭操作最直接的截流元件之一。这套四英寸手动蝶阀的三维结构，围绕对夹式安装、手柄锁定、阀板回转密封这几个核心环节展开，建模时把阀体、阀座、阀板、阀杆、手柄、齿盘定位机构和连接紧固件都拆分成独立装配关系，能够清楚呈现阀门从外部操作到内部截流的传力路径。

　　从实际用途看，这类蝶阀主要安装在两片管道法兰之间，用于控制水、气体、弱腐蚀性流体等介质的通断，也可在节流工况下做开度调节。相比法兰式阀门，对夹结构没有向外延伸的厚重法兰耳轴，阀体沿管线轴向的厚度明显更小，在泵房、空调机房、化工辅助管线和设备紧凑排布区域里，能有效缩短管道预留长度。现场操作时，工人扳动手柄，阀杆带动圆盘形阀板在阀体内绕轴线旋转；阀板转到与流道垂直时关闭，转到与流道平行时全开，中间角度则对应不同流通面积。

　　结构设计上，阀体采用薄型圆盘式轮廓，外周布置安装孔位，安装时螺栓穿过阀门两侧管道法兰并夹紧阀体。这种边界条件要求建模时不能只关注阀体外形，还要保留孔位中心距、阀体夹持厚度、法兰贴合面等关键空间。阀门两端没有复杂的伸出接管，因此在三维管线布置中，它更像一个夹在法兰间的短节，检修时松开周边螺栓即可取出，不必大范围移动管道。

　　密封部分由环形弹性阀座包覆流道内壁，阀板边缘在关闭位置压紧阀座形成密封。阀板采用圆盘造型，中部与阀杆形成扭矩传递结构；全开时阀板大致顺着流向，流阻较低，压力损失比截止类阀门小。需要注意的是，蝶阀的节流特性并非全行程线性，在小开度区域流速和冲刷较明显，因此模型中阀板与阀座的间隙、回转中心位置、边缘圆弧过渡都应按装配逻辑处理，避免出现干涉或密封面脱离。

　　操作机构是这套结构里很有代表性的部分。手柄旁设置齿形定位盘，扳动手柄时可将阀门锁定在若干开度位置，防止管路振动或误碰导致开度变化。手柄长度按照人工施力习惯设计，利用杠杆放大手动力矩，使操作人员无需附加工具即可完成常见低压工况下的启闭。齿盘的齿距决定了可调开度的档位密度，建模时需要保证手柄卡爪、齿盘、阀杆轴心之间的配合关系，否则在旋转过程中容易出现卡爪脱齿或零件碰撞。

　　从外形尺寸与安装边界看，四英寸规格对应公称通径约DN100，流道直径是整个装配的核心尺寸。阀体径向轮廓需要容纳阀板旋转轨迹，因此外形并非简单圆环，而在阀杆穿过位置形成上部轴座和驱动机构安装区。布置三维设备时，除了阀门本体宽度，还要给手柄摆动预留侧向空间；手柄处于全开或全关位置时会向阀体一侧伸出，若旁边贴近墙、梁、泵体或其他管线，操作空间会被压缩。检修边界还应考虑手柄向上抬起、齿盘紧固件拆装以及阀杆轴向维护所需的空间。

　　建模过程中，阀杆与阀板的连接宜采用防转结构，使扳动力矩可靠传递；阀体轴孔处需要设置支承面，保证阀板回转时不同心度受控。阀座作为易损密封件，在结构上应便于压装或更换，其截面形状既要提供足够密封压缩量，又不能让阀板启闭扭矩过大。阀体底部和侧部的小凸耳、孔位以及加强轮廓，并非单纯装饰，而是承担夹持定位、成型刚度和装配避让作用。

　　在工程选型和结构复核时，可借助该三维装配检查阀板全开位置是否与管道内壁、法兰密封面或相邻弯头发生干涉，也可模拟手柄旋转包络，判断现场操作高度和侧向距离是否合理。对于教学、设备方案设计和管线综合布置而言，这种模型能直观展示对夹蝶阀的安装方式、密封原理和手动锁定机构，使设计者在投入详图前就把空间边界、操作维护和零件配合关系梳理清楚。
