双法兰十字轴式万向联轴器结构

　　该结构件属于传动系统中常用的万向联轴器，核心作用是在两根存在轴线偏角、径向错位或者安装对中误差的转轴之间持续传递旋转扭矩，在各类需要补偿轴系不对中的设备布局里承担动力衔接功能。这类联轴器常见于工业输送线的分段传动轴对接、小型专用设备的动力输出端与执行端连接、工装夹具的旋转驱动工位、通讯设备架设用的回转调节机构以及多轴联动的轻载传动场景，当设备受装配空间限制无法保证输入轴与输出轴严格同轴时，该结构可以通过自身铰接关节的角度摆动，抵消轴系之间的角向偏差，避免硬连接带来的轴端附加弯矩、轴承异常磨损甚至轴件扭断故障。

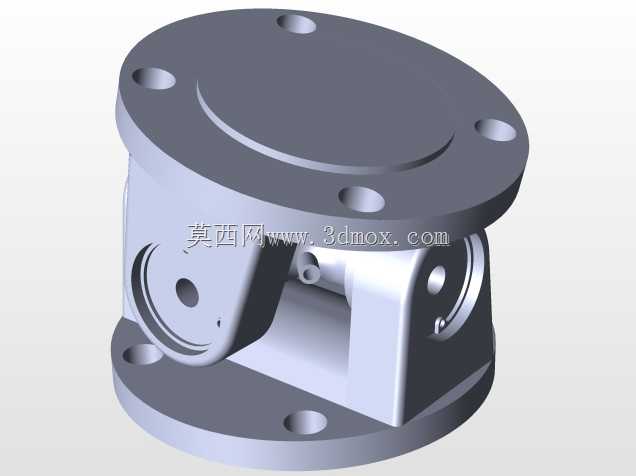

　　从结构组成来看，该联轴器两端均设置带安装孔的圆形法兰盘，法兰端面上沿圆周均匀分布多个通孔，用于穿入紧固螺栓分别对接主动侧和从动侧的安装法兰，法兰盘与中间铰接壳体为一体化成型的刚性支座，两侧支座共同夹持中间的十字轴铰接组件：十字轴的四个轴颈分别嵌入两侧支座的对应轴孔内，每个铰接点位都预留了销轴装配空间与润滑注油孔位，工作时两个端法兰可以绕十字轴的两个互相垂直的轴线分别产生角向摆动，从而实现两轴之间最大可达数十度的角向补偿量，相比刚性套筒联轴器，它不需要轴系保持高精度对中，大幅降低了现场安装的调校难度。

　　设计过程中首先要确定的是额定传递扭矩上限，需要结合对接驱动件的输出扭矩、工况冲击系数预留1.5到2倍的安全余量，十字轴的轴颈直径、铰接支座的壁厚都要根据扭矩载荷做强度校核，避免在过载冲击下出现支座开裂或者十字轴弯曲变形。两端法兰的安装孔分布圆直径、通孔孔径、法兰盘厚度都要和对接设备的标准接口匹配，法兰端面需要保证足够的平面度，确保螺栓锁紧后两个对接面完全贴合，不会出现偏载松动。中间铰接部位的转动间隙需要控制在合理范围：间隙过大会导致传动回差过大，影响需要正反转切换的工位传动精度；间隙过小则会在摆动时出现卡滞，甚至热胀后锁死，因此轴孔和销轴的配合一般选小间隙滑动配合，同时预留润滑脂存储腔，保证长期摆动过程中铰接面不会出现干摩擦磨损。

　　外形尺寸方面，该款联轴器的整体外径由两端法兰盘直径决定，法兰外圆要大于中间铰接壳体的最大轮廓，保证螺栓安装时扳手有足够操作空间；总高度为两端法兰外侧端面之间的距离，选型时需要核对设备轴系两端的预留安装间距，避免总长度过长导致轴系轴向定位出现冲突。安装边界上，要预留联轴器摆动所需的径向空间：当联轴器处于最大允许偏角工作状态时，中间壳体的外轮廓不能和周边的设备机架、管线发生干涉，法兰上的紧固螺栓要采用防松垫圈或者螺纹胶做防松处理，长期运行过程中定期通过预留的注油孔向十字轴铰接位补充润滑脂，减少铰接面的磨损，延长传动件的使用寿命。和其他挠性联轴器相比，这种十字轴式万向联轴器的特点是角向补偿能力强、传递扭矩大、结构刚性好，不存在弹性件老化失效的问题，适合工况相对稳定、需要长期可靠运行的中轻载传动场景。
