三英寸管路专用旋塞式控制阀结构

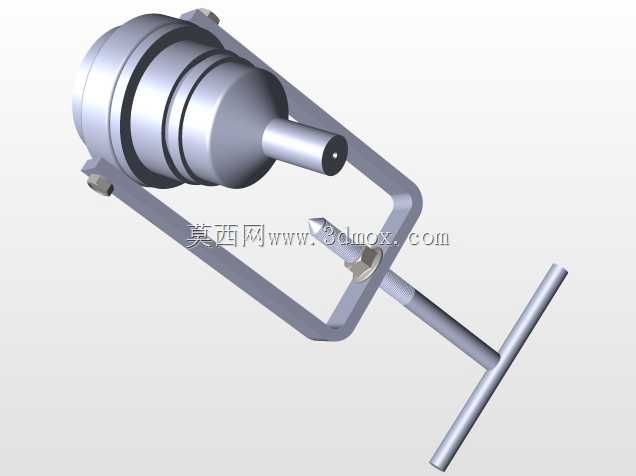

　　这套三英寸管路专用控制阀结构围绕中低压流体管路的截断、导通与检修隔离需求展开，主体采用旋塞式阀芯配合锥形过渡流道的布置方式，适合在水处理支线、工业循环水管路、小型工艺管线以及设备进出口段承担通断控制任务。阀体主段为圆筒形承压壳体，外部设置多道环形加强凸缘，既提升壳体在公称压力下的径向刚度，也为法兰对接、卡箍定位或管段焊接预留了结构边界；前端锥形收口将流通截面逐步引导至出口短管，减少流道突然收缩带来的局部涡流与压损。阀芯腔位于圆筒壳体内部，旋塞启闭件通过侧部阀杆伸出，与外部框架式操作支架连接，支架采用双侧立板加横向连杆的框形结构，把操作力从手柄端稳定传递到阀杆，同时避免悬臂受力导致阀杆偏磨。

　　从现场安装角度看，该阀的轴向长度主要由主阀体、锥形出口和后端连接段共同决定，三英寸口径对应约DN80的管路边界，选型时需要在阀体两侧预留检修拆卸空间，尤其框形支架会向阀体侧下方和操作端延伸，管路密集排布时不能只核对法兰间距，还要确认手柄全行程摆动范围内没有管道、桥架或设备外壳干涉。操作手柄为长杆式结构，末端带横向握杆，形成明显的力臂放大效果，操作人员在不带助力工具的情况下即可克服旋塞密封面的初始摩擦力；手柄与阀杆之间通过销轴或方榫传递扭矩，连接处设置在框架内侧，可降低误碰造成变形的风险。

　　设计思路上，模型把承压部分和操作承载部分明确分开：阀体承担介质压力、密封和流道导向，外部框架承担启闭扭矩、支撑和操作限位。这样处理的好处是，阀体壁厚可以按照压力边界和铸造或机加工工艺进行设计，支架则可根据受力路径选用板材焊接或铸件成型，后续维护时能够单独拆卸操作机构，而不必整体切割管路。主阀体上的环形凸缘并非单纯装饰结构，在实际工程中可对应密封压盖、轴承位或外箍安装位，使旋塞在长期启闭后仍能通过压盖调整密封预紧力，降低内漏概率。

　　流道方面，入口侧采用较大内腔容纳旋塞，出口侧通过锥段平滑过渡到较小的接管端，这种形式在需要对接软管、泵入口或小型设备接口时较为常见。锥形段外壁厚度随直径变化逐步过渡，避免壁厚突变造成铸造缩孔或焊接应力集中；出口短管端部保留了接口加工余量，可根据项目要求改为外螺纹、法兰盘、快装卡盘或焊接坡口。框架底部的铰接支点与阀杆运动关系需要在装配中保证同轴度，若支点偏移，手柄转动时会出现卡滞，并把附加弯矩传到密封面，导致旋塞局部磨损。

　　在三维建模过程中，这类阀门的关键不只是还原外观，还要把运动关系和安装空间表达清楚。阀体回转体部分适合通过旋转特征建立主轮廓，再切除内部流道和阀芯腔；环形凸缘、出口短管和端部接口按轴向尺寸逐层定位。外部框架属于杆系与板系组合结构，双侧立板要与阀体支撑座共面，横向连接杆承担张开约束，手柄绕支点旋转时应检查其与阀体锥段、出口管以及框架连杆之间的最小间隙。对于结构设计人员，还应在模型中保留密封件、压盖、销轴和手柄极限位置的参考几何，以便后续出工程图时核对拆装顺序。

　　实际使用中，该阀更侧重低频启闭和管路隔离，而不是精细调节流量。旋塞结构的优势是开启到位后流道通畅、阻力较小，关闭时密封面接触面积大；不足在于启闭瞬间扭矩较高，因此长手柄和刚性框架是必要配置。若用于含颗粒介质，需在旋塞密封面和阀杆密封处增加冲洗或耐磨结构；若用于较高温度管路，则要复核框架与阀体不同热膨胀量带来的同轴偏差。整体来看，该模型把阀体、阀芯驱动、支架和操作手柄作为一个完整机构呈现，能够用于阀门结构学习、管路布置校核以及非标控制阀改型设计。
