3英寸Victaulic沟槽式手动蝶阀

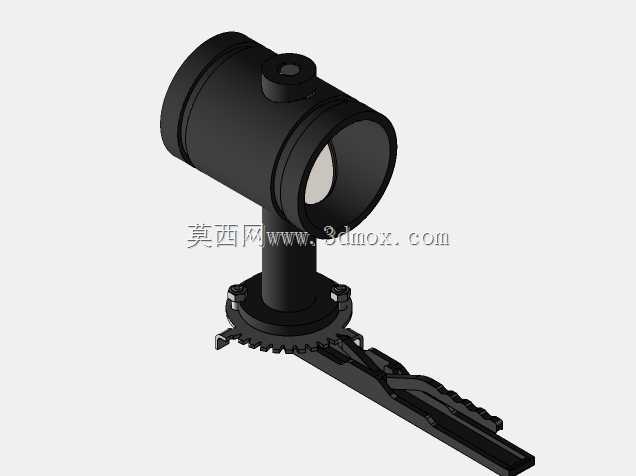

　　这套三维结构呈现的是一台3英寸Victaulic沟槽连接形式的手动蝶阀，整体围绕快装管路系统的现场启闭需求展开。阀体采用直通圆筒式流道，两端保留沟槽卡箍接口的安装边界，不需要现场焊接法兰，也不需要额外配做螺纹，管道端部滚槽后即可通过卡箍与阀体对中夹紧，这在消防水系统、循环冷却水、暖通空调供回水以及临时工艺管线中比较常见。

　　从结构布置看，阀板位于圆筒流道中部，绕垂直于流道的轴线做约90度回转。阀板关闭时贴合阀座形成密封，开启后阀板近似平行于水流方向，流阻相对较小，适合大口径、低压差、要求快速通断的水系统。模型中阀板边缘与筒体内壁之间保留了密封件和转动间隙，避免在三维装配中出现干涉；阀轴从阀体上部穿出，轴端与下部齿轮式限位机构连接，将手柄的扳动转化为阀板的回转动作。

　　操作部分采用带齿扇定位的杠杆手柄。手柄绕阀轴中心摆动，齿扇固定在阀体下部支架区域，扳动手柄时，棘爪或锁紧片嵌入齿扇槽位，使阀板能够停在开启、关闭或中间开度位置。这种结构的好处是现场人员不需要附加工具即可完成操作，同时开度位置具有机械保持能力，管道振动时手柄不易自行漂移。手柄长度按操作力矩设计，较长力臂可降低人工扳动力，但在密集管廊中也要预留手柄摆动空间，不能紧贴墙面、桥架或其他管线。

　　上部轴封与轴支承区域做了凸台和压盖结构，用于容纳填料、密封圈或轴承衬套。实际选型时，该部位决定阀杆处的外漏控制能力；水处理场景中常采用橡胶阀座配合包覆阀板，以获得较好的低压密封和耐腐蚀表现。阀体侧面小接口可作为指示、附件安装或工艺接口的预留特征，建模时保留其凸台外形，有利于后续工程图中表达装配关系。

　　安装边界方面，3英寸规格对应公称通径约DN80，沟槽端外径和卡箍尺寸需与Victaulic卡箍体系匹配。布置设备时，除阀体本身长度外，还应在两端留出卡箍螺栓拆装空间，在阀体下方留出齿扇和手柄回转半径，在阀轴上方留出维护压盖的空间。由于蝶阀结构长度较短，它在紧凑管排中比法兰闸阀更省位置；但阀板开启后仍占据部分流道，泵入口或要求极低阻力的直管段应结合流场和压降核算。

　　建模思路上，圆筒阀体、阀板、阀轴、支架、齿扇、手柄和锁紧件按真实装配关系分层处理，转动件与固定件之间保留同轴约束和运动间隙。沟槽端部的环形凹槽、卡箍定位面、螺栓避让区均需要准确表达，否则在管线综合时会误判安装距离。手柄组件没有做成简化方块，而是保留了防滑握持段、铰接点和齿形限位细节，便于检查全开、全关位置是否与周边设备碰撞。

　　在工程应用中，这类阀门主要承担管路隔断、调节和检修切换功能。它不像调节阀那样强调精确流量特性，但凭借快开快关、结构轻、卡箍安装快的特点，非常适合模块化泵房、预制管段和需要频繁拆装的系统。三维模型可用于管廊干涉检查、操作空间校核、维护路径确认以及卡箍管件配套选型，也可为后续增加气动执行器、电动执行器或限位开关提供接口参考。
