一寸内螺纹手动直通球阀结构

　　这套一寸规格手动球阀的三维结构，围绕民用给排水、小型工业循环水、低压气动回路以及轻型液压旁路的通断控制需求搭建。阀体两端采用内螺纹接口，可直接旋入同规格外螺纹管路，在设备预装、现场改造和维修更换场景中，不需要额外焊接法兰，也不用配置复杂对夹连接件，安装边界清晰，适合空间紧凑的机柜内部、设备支管末端和检修点位使用。

　　从实际功能看，该阀承担管路介质的快速截断与导通任务。手柄扳动至与流道同向时，球体通孔完全对准进出口，介质沿直通流道通过，压损较小；手柄旋转九十度后，球孔转向垂直方向，密封副抱紧球面，阻断流体。相比闸阀、截止阀，球阀启闭行程短，操作人员通过手柄方位即可判断阀门状态，在巡检频繁、需要快速隔离支路的生产线中更直观。

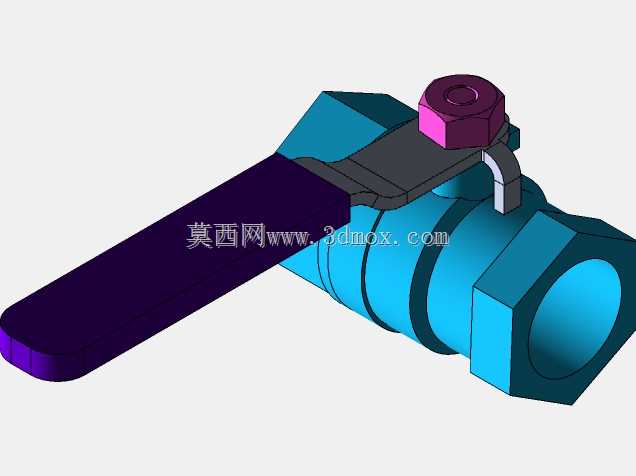

　　建模时先以流道中心线为基准确定两端螺纹接口的同轴关系，再围绕球体旋转中心布置阀体中腔。阀体外形在六角受力段与圆筒流道段之间过渡，六角部位对应管钳拧紧位置，建模保留足够壁厚和扳手操作空间，避免装配时工具与相邻管路干涉。中腔上方设置阀杆穿入孔，阀杆下端与球体顶部的扁位或卡槽配合，将手柄扭矩传递给球体；该结构限制阀杆随介质压力吹出的风险，也保证九十度启闭角度准确。

　　手柄采用长条形杠杆结构，端部圆角处理，握持区域远离阀体高温或渗漏位置。操作人员施加较小手部力即可获得足够启闭扭矩，手柄长度并非随意拉长：过长会增加周边设备碰撞概率，过短则在密封件预紧力较大时操作费力。模型中手柄与阀杆通过多边形截面或扁方连接，顶部压紧螺母将填料、压盖和阀杆轴向约束，螺母外形保留六角特征，便于装配阶段使用标准工具紧固。

　　密封设计集中在球体与阀座接触区域。阀座通常采用弹性非金属环，嵌入阀体内部台阶，装配后依靠阀体中缝或压盖形成预压缩。球面粗糙度和圆度直接影响关闭状态下的泄漏量，因此三维结构中球体与阀座之间保留合理配合关系，既不能过松导致内漏，也不能过紧造成启闭扭矩异常升高。阀杆处设置填料密封段，用于阻断介质沿阀杆间隙外渗；压盖螺母拧紧后，填料产生径向抱紧力，同时允许阀杆旋转。

　　外形尺寸方面，一寸口径决定了流道通径和接口长度的基本范围。模型需要重点核对端面到端面的安装长度、两端六角外接圆尺寸、手柄全开和全关两个极限位置的扫掠空间。管路布置时，阀体两侧应预留管钳转动空间；手柄上方不得贴近机架板、电气线槽或其他阀件，否则九十度切换时会发生碰撞。对于并排安装的多路球阀，还要按手柄旋转半径确定阀组中心距，不能只按阀体本体宽度排布。

　　结构拆分上，模型包含阀体、球体、阀杆、阀座、密封填料、压盖螺母、手柄及紧固件等典型零件。各零件之间的装配关系按照真实装配顺序建立：阀体容纳球体和阀座，阀杆从上部接入球体，填料填入阀杆孔，压盖螺母压紧，手柄套入阀杆扁方后由紧固件锁定。这样的建模方式不仅用于外观展示，也可用于干涉检查、装配指导和维修流程确认。

　　在工程选型中，这类球阀更适合洁净水、压缩空气、低压油液等介质条件。若用于含颗粒浆液，球体与阀座之间容易夹存杂质，长期开关会划伤密封面；若用于高温或强腐蚀工况，则需要重新确认阀体、密封件和手柄材料。该三维结构把通用一寸螺纹球阀的核心几何关系完整表达出来，设计人员可在此基础上调整壁厚、密封形式、手柄长度和接口标准，以适配不同压力等级与安装空间。
