PA66材质手动拆卸卸出模腔导向注塑模

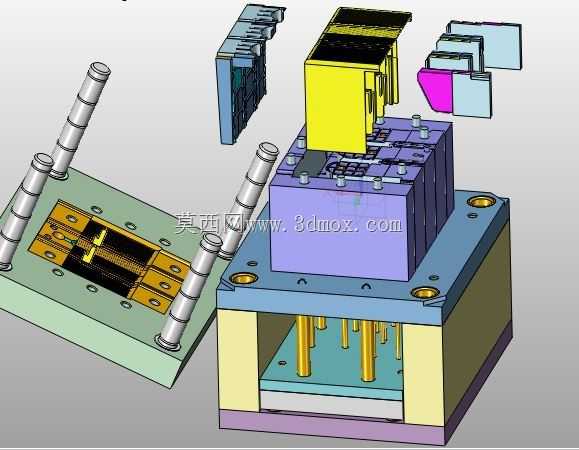

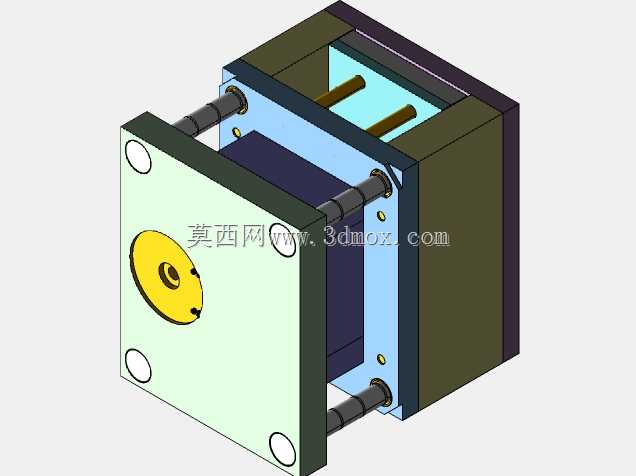

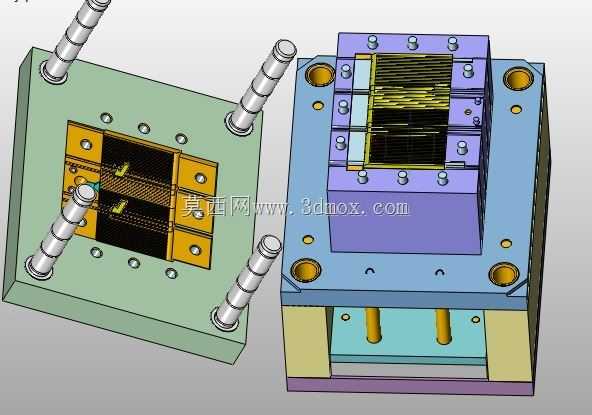

这款导向注射模主要应用于小批量PA66材质结构件的注塑生产场景，适配实验室打样、小批量定制塑件的生产需求，尤其适合产量不高、无需配置复杂自动顶出机构的生产场景，能够在普通立式、卧式注塑机上完成装夹使用，无需额外配套自动化取件辅助设备。整套模具采用标准模架搭配定制成型镶件的结构设计，核心成型部分针对PA66材料的成型特性做了针对性优化，进胶口采用侧进胶布局，能够减少PA66材料充模时的剪切应力，降低塑件成型后的内应力，避免成型后出现翘曲变形问题。模具的导向系统采用多组精密导柱导套配合，导柱沿动定模分型面周向均匀布置，合模时能够保证动定模的精准对位，避免合模偏差导致的型腔错位、塑件飞边问题，导柱表面做了硬化处理，能够承受长期反复合模的摩擦损耗，延长模具整体使用寿命。考虑到目标生产场景的成本控制需求，这套模具没有配置复杂的液压、气动顶出机构，而是采用手动拆卸卸出模腔的取件方式，开模后操作人员可以通过配套的简易拆卸工具，将成型带塑件的模腔镶块从模架中取出，手动分离塑件与镶块后再将镶块装回模架进行下一轮生产，这种结构大幅降低了模具的制造成本，也减少了模具后期维护的复杂度，对于小批量生产场景来说，综合使用成本远低于配置全自动顶出结构的同规格模具。模具的成型镶块采用拆分式结构设计，针对塑件上的卡扣、窄槽等复杂结构做了镶件拆分，既方便加工时的精度控制，也能在成型后方便手动取出塑件，避免硬撬导致的塑件表面损伤、镶件磕碰问题。整套模具的安装尺寸适配常用的100吨级以下小型注塑机的装夹规格，模架周向的装夹槽、定位环尺寸都符合通用注塑机的安装标准，不需要额外做改装就能直接上机使用，冷却水路沿型腔周边均匀布置，能够保证PA66材料充模后均匀冷却，减少塑件成型周期，同时避免冷却不均导致的塑件收缩不一致问题。模具的排气结构开设在型腔末端的分型面上，能够在充模时快速排出型腔内的空气，避免塑件出现烧焦、缺胶、气泡等成型缺陷，保证成型塑件的外观质量与尺寸精度。
