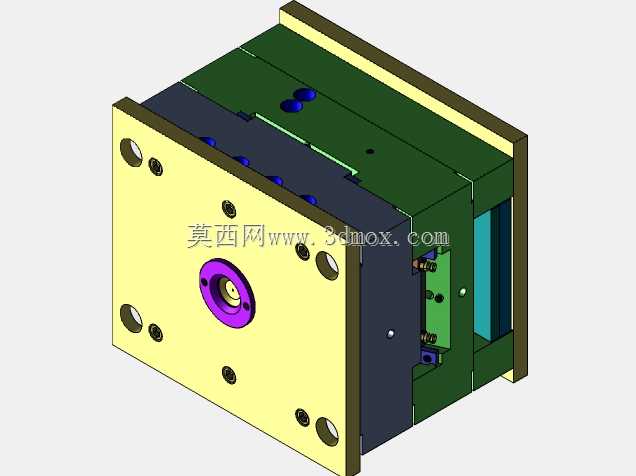

PCABS材质2型腔4型芯注塑模具结构

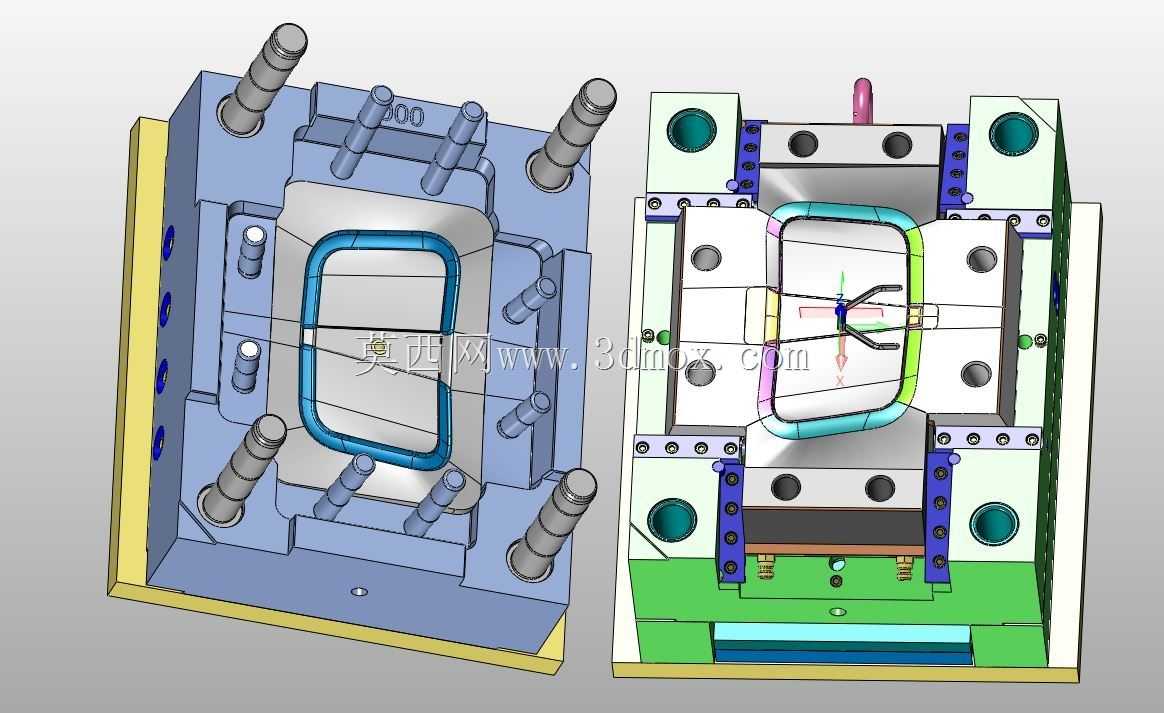

这套注塑模具主要面向消费电子外壳、小型汽车内饰饰件类PCABS材质塑件的批量注塑生产场景，PCABS材料兼具PC的抗冲击强度、尺寸稳定性与ABS的易加工、表面涂装适配性，是带外观要求结构件的主流成型材料，这类模具广泛配套卧式注塑机使用，覆盖小家电外壳、车载功能件、数码产品中框等多领域塑件的量产需求，可稳定实现单模次产出两件合格塑件，适配中等批量订单的高效生产节奏。模具采用2型腔对称排布的布局设计，对应配置4组型芯结构，动定模拆分逻辑清晰，定模侧设置成型塑件外观面的型腔结构，动模侧搭载成型塑件内部结构的型芯组件，对称排布的型腔可让注塑过程中模腔受力均匀，减少注塑压力不平衡导致的飞边、缺胶、翘曲等成型缺陷，4型芯的配置可分别对应塑件内部的卡扣、柱位、凹槽等精细结构，避免整体式型芯加工难度大、维修成本高的问题，单个型芯出现磨损或损伤时可单独拆换，无需报废整套模仁，大幅降低后期模具维护成本。模架部分采用标准龙记模架规格配置，导柱导套分布在模架四角，采用高精度配合公差，合模时可实现精准导向定位，避免合模错位导致的型腔啃伤、塑件壁厚不均问题；浇注系统采用侧浇口进料形式，浇口位置设置在塑件非外观面的侧边，成型后浇口残留易修剪，不会破坏塑件外观面的平整性，流道截面采用圆形设计，可最大程度减少注塑过程中的熔料压力损失，让熔料均匀填充两个型腔，保证两个模次产出的塑件收缩率、尺寸精度保持一致。冷却系统采用随形水路设计，分别在定模腔、动模型芯内部排布循环冷却水道，水路走向贴合塑件轮廓，可在注塑保压完成后快速带走模腔内的热量，缩短塑件冷却定型时间，提升整体生产效率，同时均匀的冷却可减少塑件因局部温差产生的内应力，降低塑件后期存放、使用过程中出现翘曲变形的概率。顶出系统采用顶针+推板组合的顶出方式，针对塑件内部的深腔结构搭配直顶与斜顶结构，斜顶可在顶出过程中同步完成塑件内侧倒扣的脱模动作，无需额外设置抽芯机构，简化模具整体结构，顶针排布避开塑件外观面与受力薄弱位置，顶出时受力均匀，避免顶出过程中塑件出现顶白、顶穿、变形等问题。模具的安装边界完全适配常规200吨级卧式注塑机的拉杆间距、定位圈尺寸与浇口套匹配规格，上下模安装板设置标准U型槽与螺丝孔位，可快速完成机台装夹定位，配套的排气槽开设在型腔填充末端，深度控制在0.02mm以内，既可以快速排出模腔内的空气避免塑件出现困气烧焦、缺胶问题，又不会产生飞边缺陷，整套模具的合模行程、开模距离、顶出行程均经过匹配校核，可满足全自动注塑生产的连续作业需求，无需人工频繁调整参数，适配规模化量产车间的连续生产要求。
