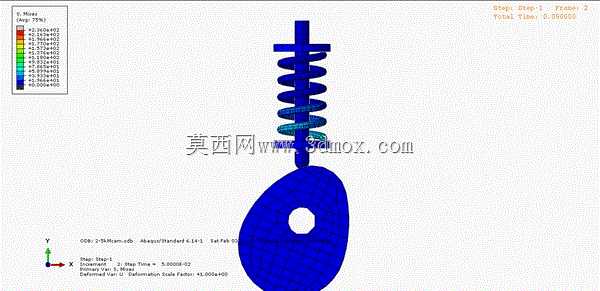

盘形凸轮弹簧从动件运动仿真分析结构

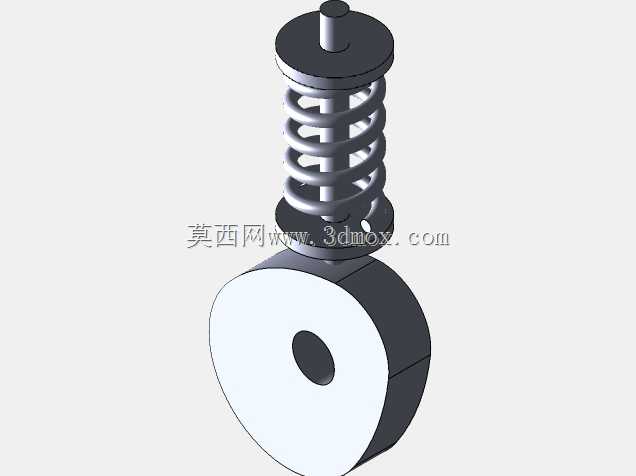

这套凸轮从动件结构是自动化传动领域极为常见的运动转换机构，核心作用是将凸轮的连续回转运动转化为从动件的往复直线运动，搭配复位弹簧实现从动件与凸轮轮廓的始终贴合，广泛应用在自动化生产线的送料机构、内燃机配气系统、轻工包装设备的间歇进给工位、纺织机械的导纱动作单元中，能够精准控制执行端的行程、运动速度与启停时序，保障整套设备的动作节拍稳定可控。

从结构设计逻辑来看，该结构采用盘形凸轮作为主动输入部件，凸轮轮廓根据预设的从动件运动规律进行型线设计，可根据实际工况需求选择等速运动、等加速等减速运动、简谐运动等不同的型线规律，避免从动件运动过程中出现刚性冲击或柔性冲击，适配不同转速、不同负载的应用场景。从动件采用直动式设计，上端嵌套圆柱螺旋压缩弹簧，弹簧的预紧力经过匹配计算，既能够保证从动件端部在凸轮回程阶段始终紧贴凸轮轮廓，不会出现脱开、跳振的问题，又不会因为预紧力过大导致凸轮与从动件接触端面磨损加剧，延长整套机构的使用寿命。

在安装边界与尺寸适配方面，该结构的凸轮中心设置有标准安装孔，可直接与驱动轴配合通过键连接传递扭矩，安装时需要保证凸轮的回转轴线与从动件的运动直线处于同一平面内，避免出现偏载导致从动件卡滞、磨损不均的问题。从动件的导向段可根据设备安装空间适配直线轴承或导套结构，保障往复运动的直线度，弹簧的安装座可根据设备机架的实际结构进行调整，整体结构占用空间紧凑，不需要额外的复杂复位结构，相比其他往复运动驱动形式结构更简单、维护更便捷、动作可靠性更高。

在功能特性上，这套结构能够通过更换不同轮廓的凸轮快速调整从动件的运动行程与动作时序，不需要对整套传动结构进行大幅改动，适配多品种小批量的柔性生产需求。接触端面可根据负载大小选择平底、滚子等不同的从动件端部形式，降低接触应力减少磨损，适合在中低速、中等负载的自动化工位长期稳定运行，能够精准实现预设的间歇送料、到位顶出、周期压紧等工艺动作，是机械传动系统中实现周期性往复动作的核心基础结构。
