房车露营车外置嵌入式注水储水箱结构

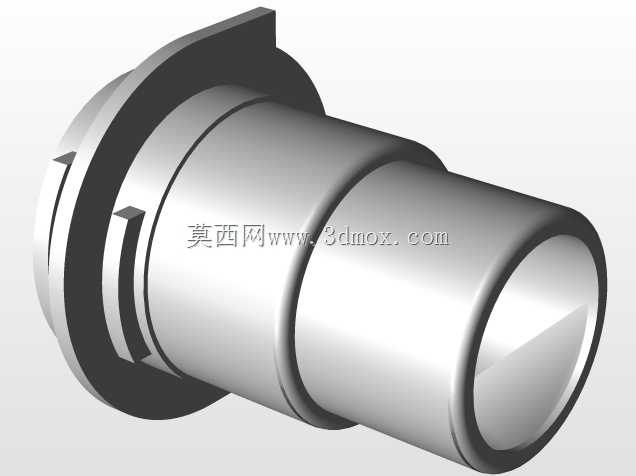

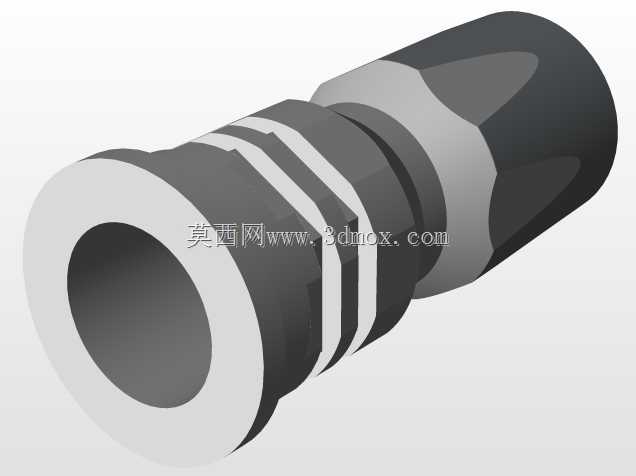

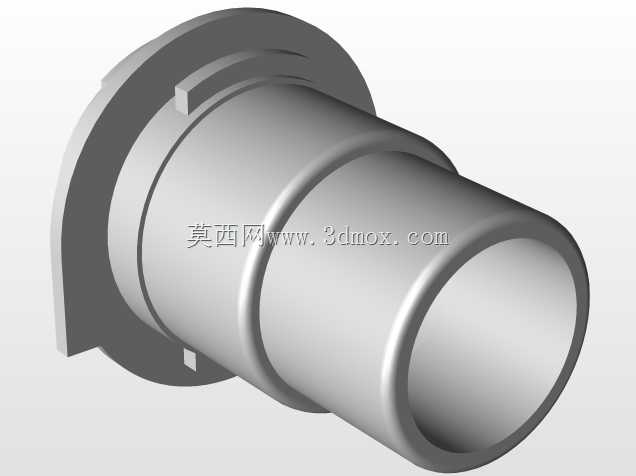

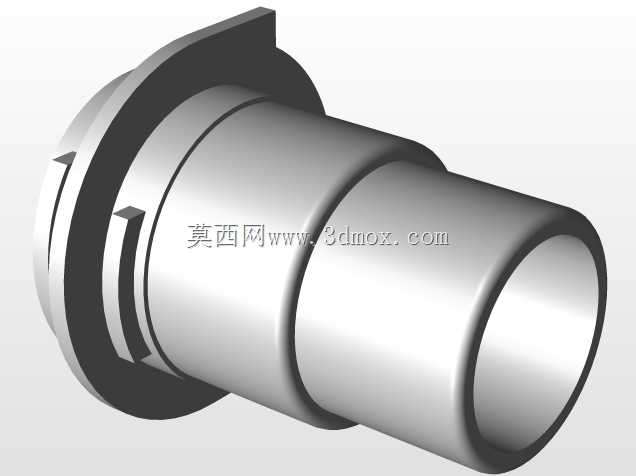

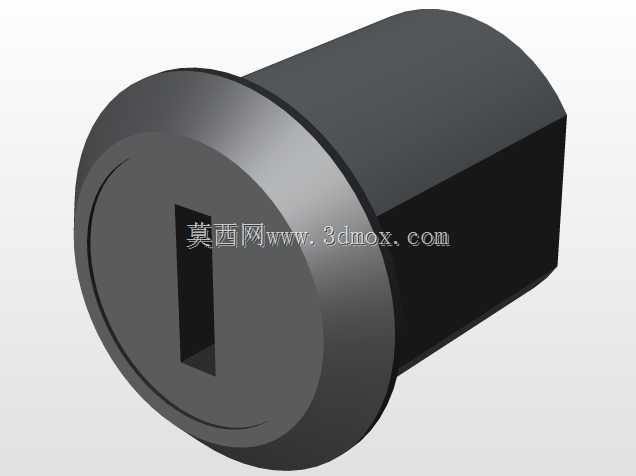

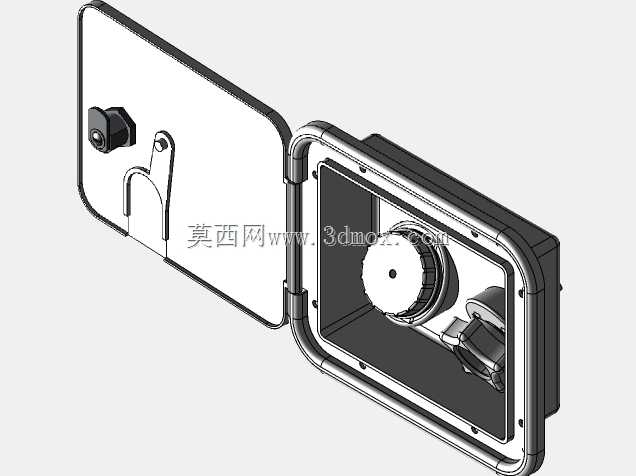

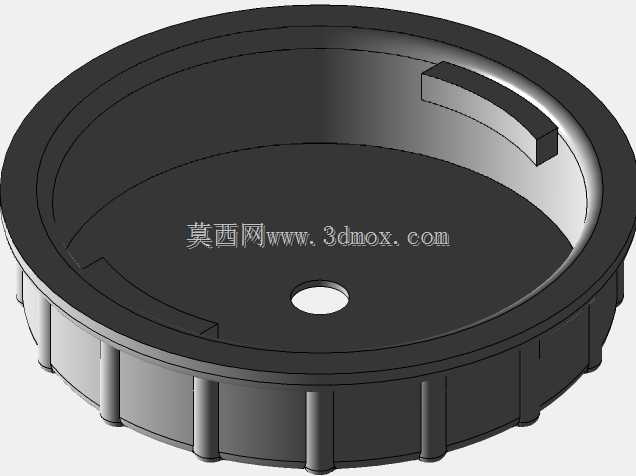

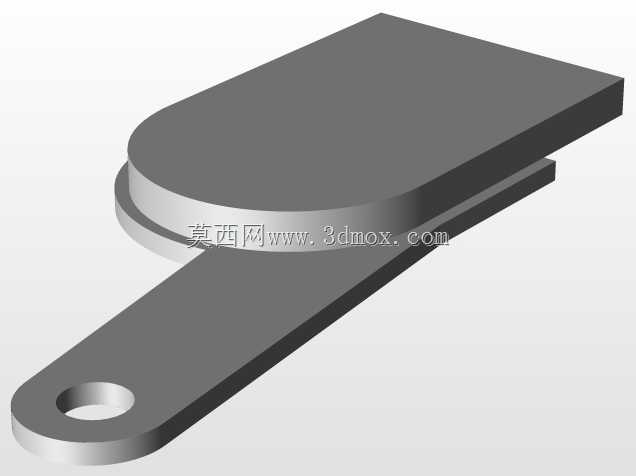

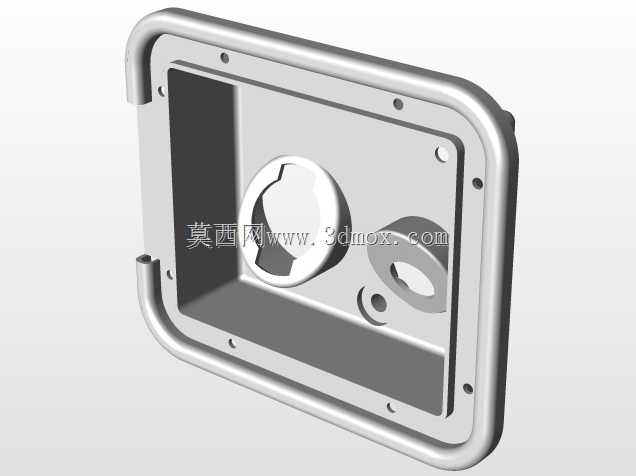

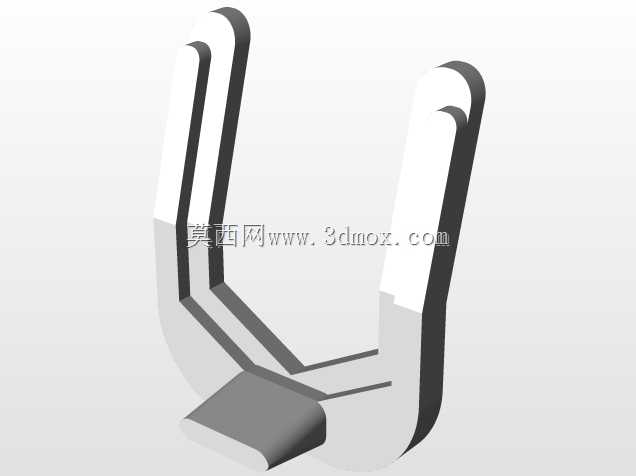

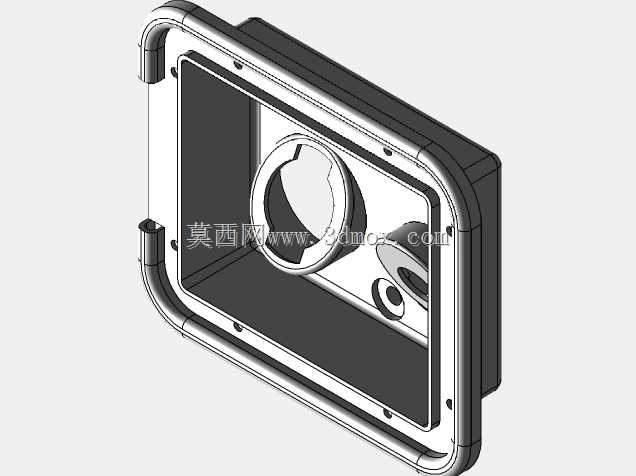

这款嵌入式车载储水装置主要面向自行式房车、拖挂式露营车的外置水路补给场景使用，安装位置通常设置在车身侧围的外置储物舱区域，作为车载净水管路系统的核心外接补给单元，承担着外接水源接入、车载净水资源存储、重力排水排污的核心功能，是户外旅居场景下保障生活用水供给的关键配套部件。在实际户外旅居应用中，该装置可通过自带的城市水附件直接对接营地标准市政供水接口，实现无中转的直连供水，无需额外转接接头即可适配营地常规供水压力，同时也支持重力注水模式，在无规范供水接口的野外场景下，可通过外接容器向箱内加注生活用水，兼顾营地驻留与野外露营的双重使用需求。装置自带重力给排水孔，在冬季低温环境下可快速排空箱内残水，避免存水结冰冻裂箱体与管路，日常清洁维护时也可通过排水孔彻底排空箱内沉积杂质，降低水路污染风险。从设计思路来看，该装置采用嵌入式暗装结构，整体外框匹配房车侧围舱门的通用安装开孔尺寸，安装后外表面与车身舱门齐平，不会额外突出车身外廓，既不会增加行车过程中的风阻，也能避免户外行驶时树枝、路障等外物磕碰损伤箱体。箱门与箱体之间采用合页铰接结构，搭配专用锁具实现舱门的锁止闭合，非补给状态下箱门完全锁闭，可阻挡行车过程中的泥水、扬尘进入注水接口区域，同时锁具结构具备防误开设计，车辆行驶颠簸状态下不会出现舱门意外弹开的问题。箱体内部预留了水泵、注水接头、液位传感器的安装位，相关水路元件可直接集成在箱体内腔，无需额外在车身其他区域开辟安装空间，大幅简化整车水路的装配流程。安装边界方面，该装置的外框安装法兰带有均匀分布的固定孔位，可通过铆钉或自攻螺丝直接固定在车身侧围的玻璃钢或铝合金蒙皮上，法兰与车身接触面预留了密封胶条的安装槽，安装后可实现IP65级别的防水密封，避免雨天行车或高压洗车时水渗入车身内部。箱体整体采用圆角过渡设计，没有尖锐突出棱角，既可以降低安装过程中划伤施工人员的风险，也能减少应力集中点，提升长期颠簸使用下的结构强度，适配房车长期在非铺装路面行驶的振动工况。箱门内侧预留了水管挂钩的安装位置，补给作业时可将外接水管临时挂置在挂钩上，无需人工托举水管，大幅提升注水操作的便利性。
