低压防水型直流电源接插件结构设计

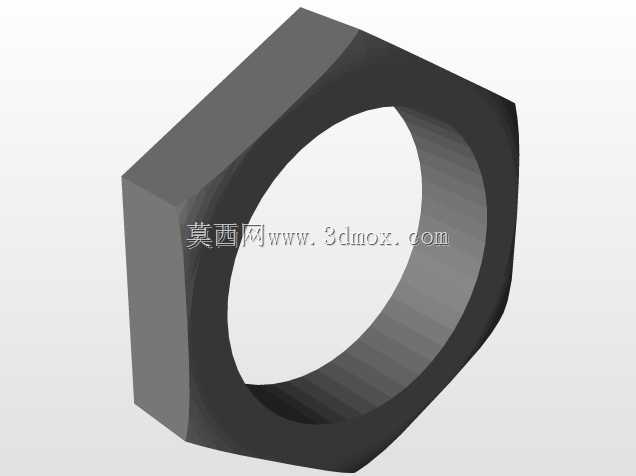

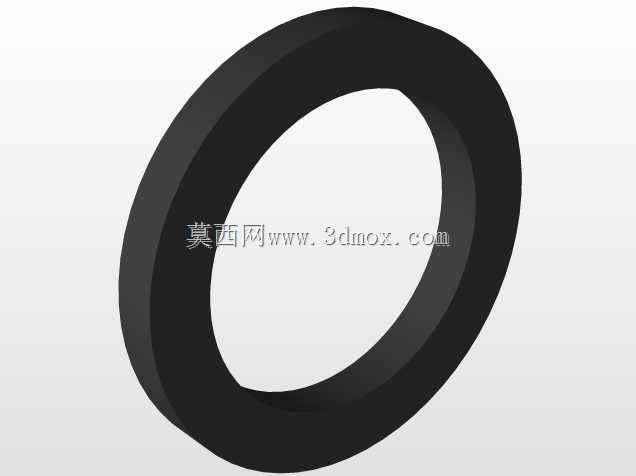

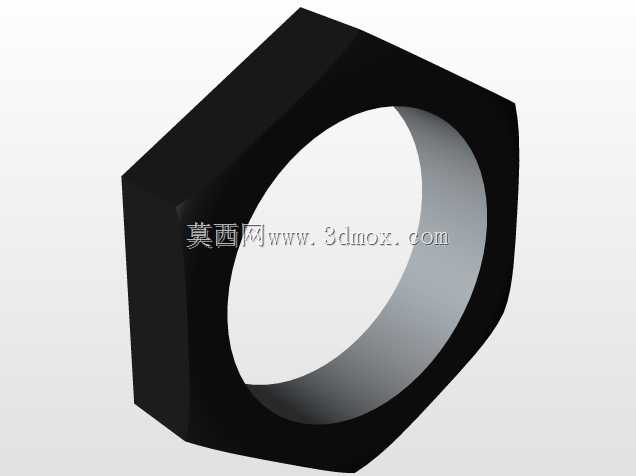

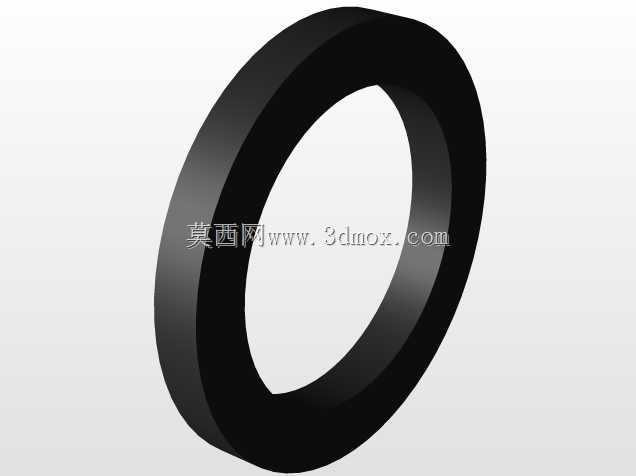

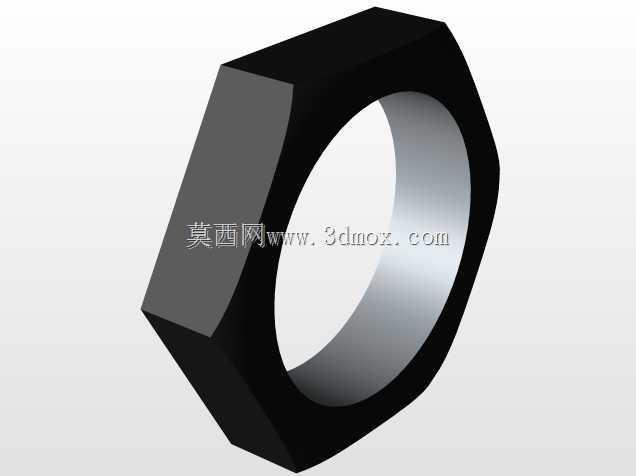

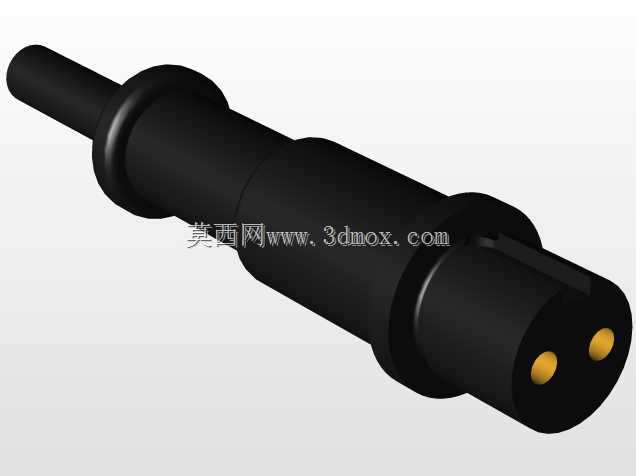

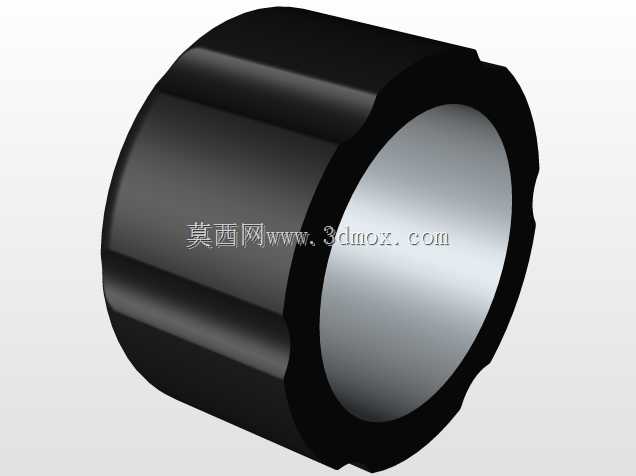

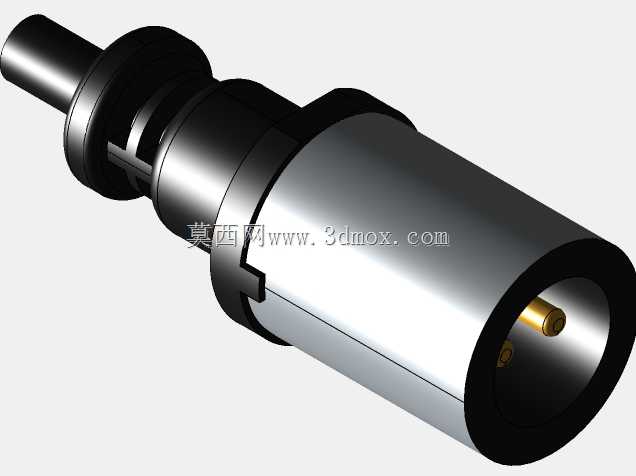

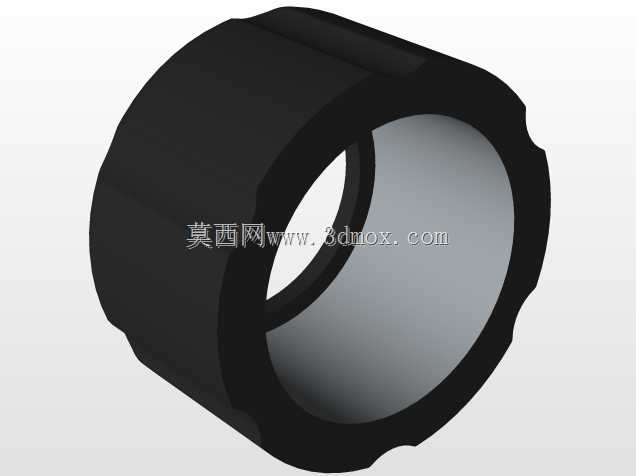

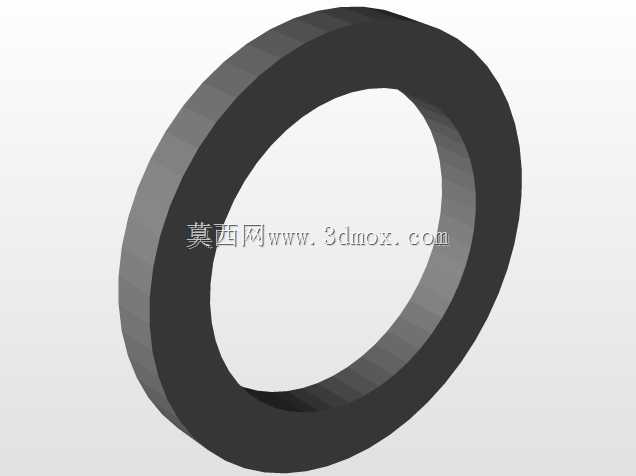

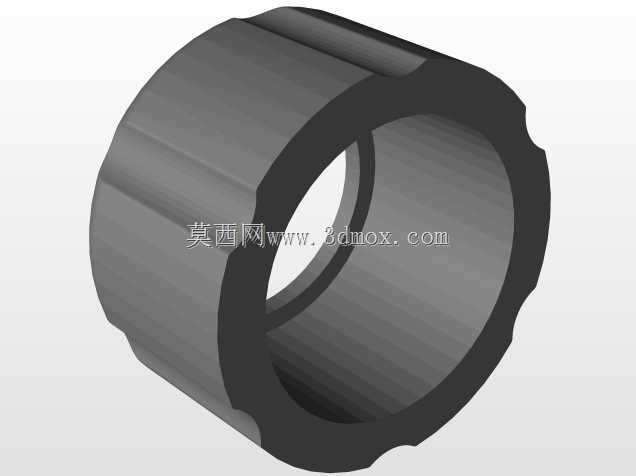

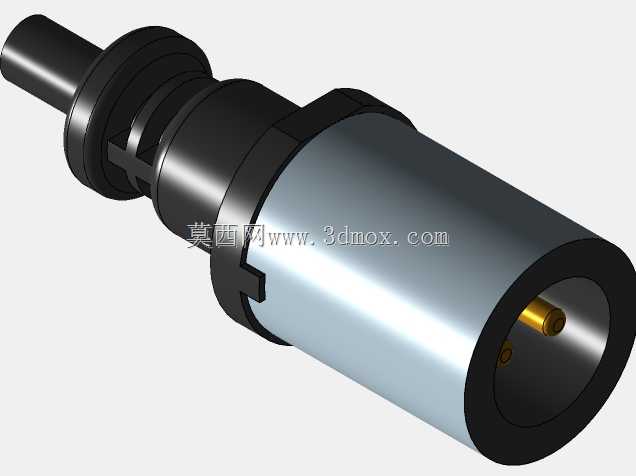

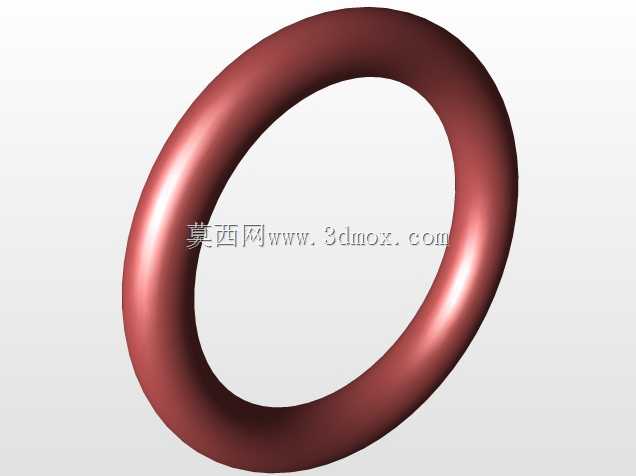

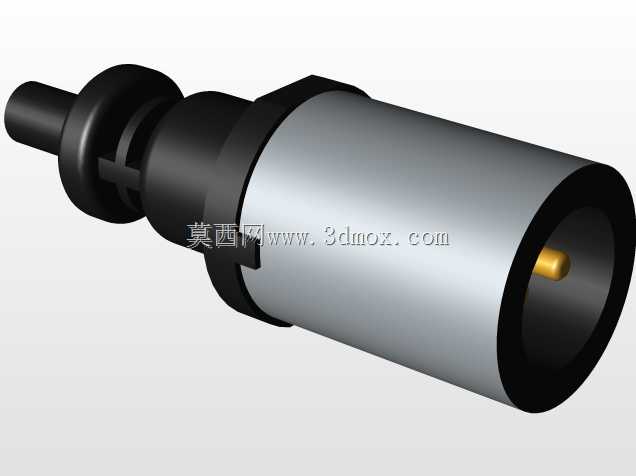

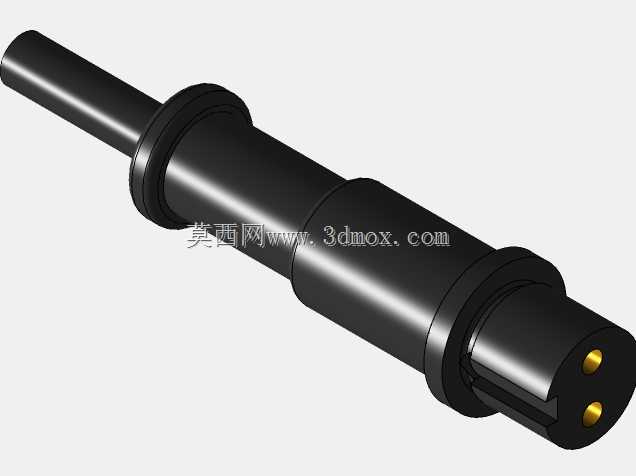

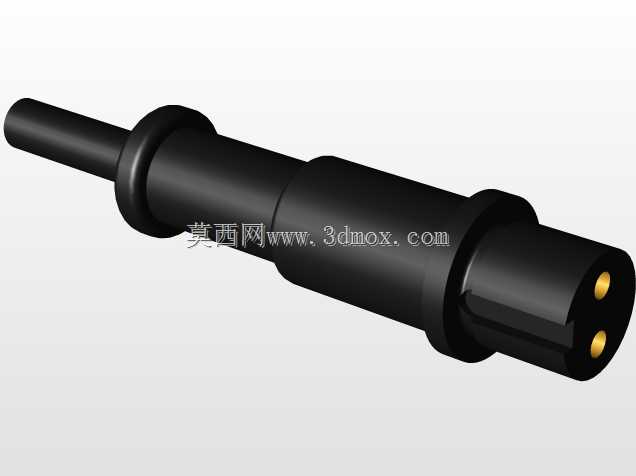

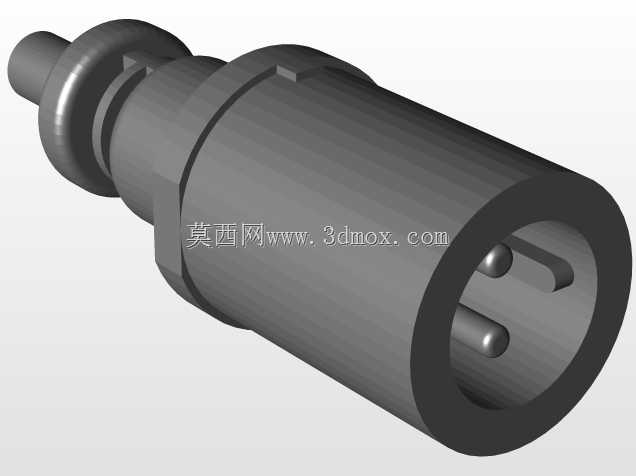

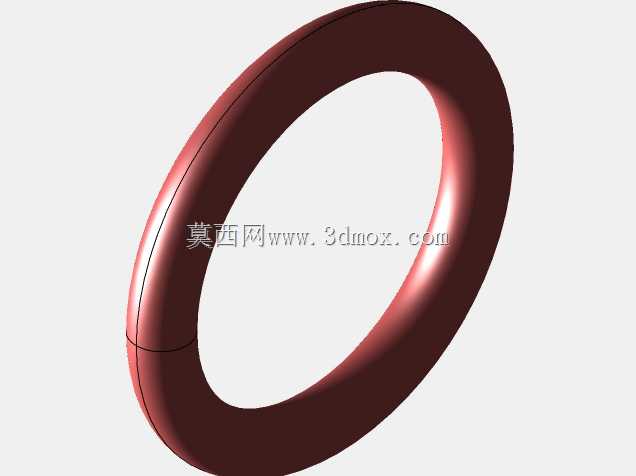

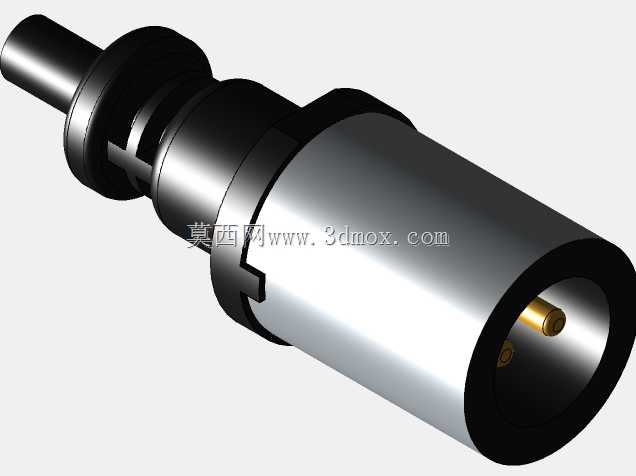

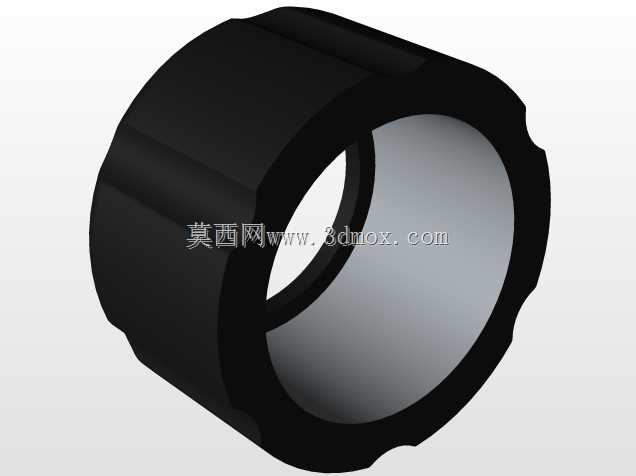

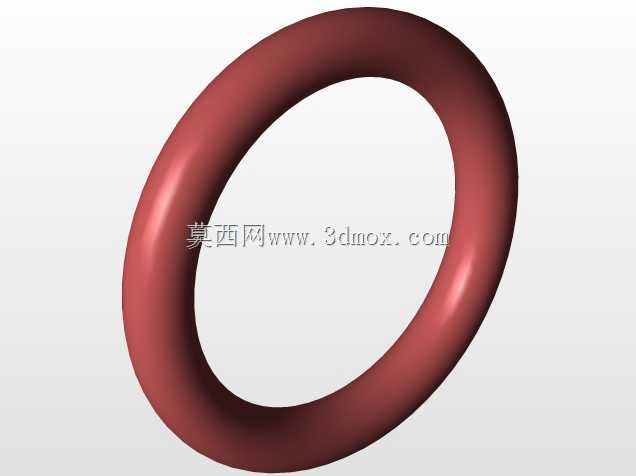

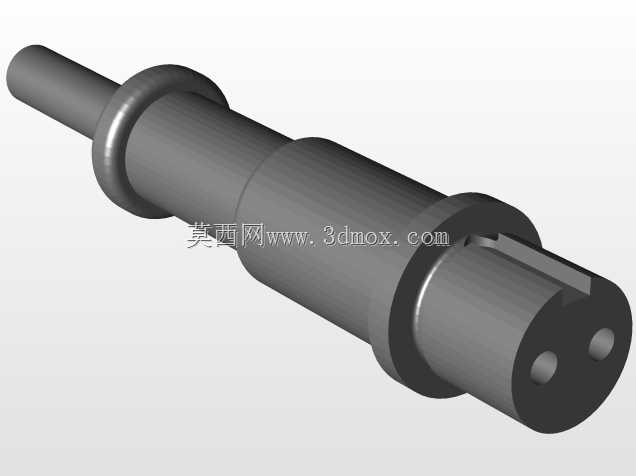

这类防水电源接插件主要面向户外低压供电场景设计，常见于户外照明设备、小型户外机电装置、露天传感检测单元的电源接驳环节，核心作用是在存在淋水、凝露、轻度溅水的使用环境下，维持稳定的低压直流供电通路，避免水汽侵入接触部位引发的短路、接触电阻升高、电极锈蚀等失效问题。从结构设计逻辑来看，整体采用同轴插合结构，插合端的环形密封槽位用于装配橡胶密封圈，当公母端插合到位后，密封圈被挤压填充配合间隙，形成径向密封屏障，可阻挡常规方向的淋水与溅水侵入接触腔。外壳主体采用金属材质加工，既可以为内部插芯提供足够的结构防护，抵御装配与使用过程中的外力挤压、磕碰，也能形成连续的电磁屏蔽层，降低供电线路对外的电磁辐射，同时减少外界电磁干扰对供电稳定性的影响。插合界面的中心接触件采用插针加冠簧的接触结构，插合后冠簧的多触点接触形式可以保证足够的接触面积，降低接触压降，在存在小幅振动的使用场景下也能维持稳定接触，不会出现瞬断问题。尾部的阶梯轴结构是线缆密封与固定部位，不同直径的台阶分别对应线缆护套的密封位与抗拉脱固定位，装配时线缆穿过尾部密封胶圈后，通过压接或者旋紧的结构将胶圈压紧在线缆外皮上，既可以阻挡水汽从线缆进线部位渗入连接器内部，也能承受一定的线缆拉拽力，避免线缆受拉时内部芯线与接触件的焊点脱落。从安装边界来看，这类连接器整体为圆柱外形，最大外径处的尺寸适配常规面板开孔的安装需求，插合长度预留了足够的密封圈压缩行程，同时设置了防呆对位结构，插合时只有对位准确才能完全插合到位，避免强行错插导致的插芯损坏、密封圈切边失效问题。外壳上的卡位凸台结构，用于和配套的固定卡扣配合，在面板安装时可以快速实现轴向定位，不需要额外设计复杂的固定法兰，能有效缩减安装占用的空间。在实际选型适配时，需要注意尾部进线的直径范围要和所用线缆的外径匹配，保证尾部密封的压缩量处于合理区间，压缩量过小会导致密封失效，压缩量过大则会增加装配难度，甚至加速橡胶圈的老化失效。接触件的载流能力匹配低压直流供电的常规电流等级，适合小功率户外设备的供电连接，插合后的锁紧结构依靠密封圈的摩擦力与卡位结构的配合，在非人为操作的情况下不会出现松脱，能适应户外设备长期使用的连接可靠性要求。建模过程中对各配合部位的公差做了合理预留，密封槽的尺寸公差按照橡胶密封件的设计规范设定，保证密封圈压缩率在20%-30%的合理区间，金属外壳的壁厚满足结构强度要求，同时尽可能控制整体重量，不会给安装部位带来额外的负重负担。
