带外壳结构的长筒式陶瓷过滤构件

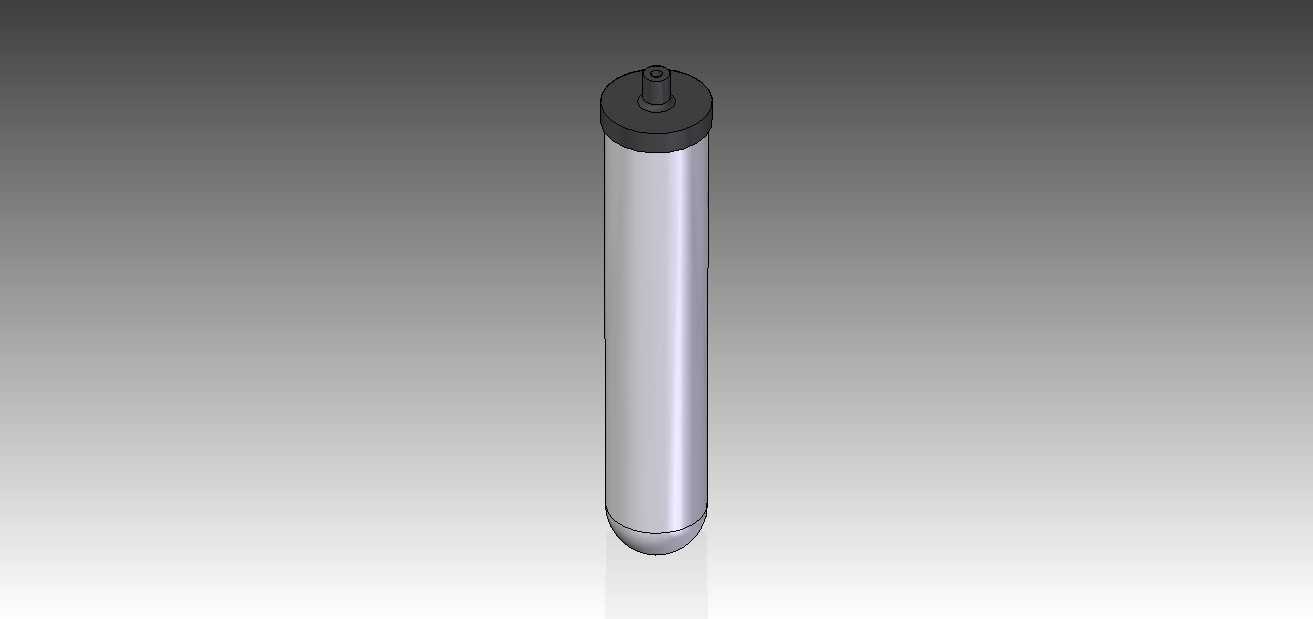

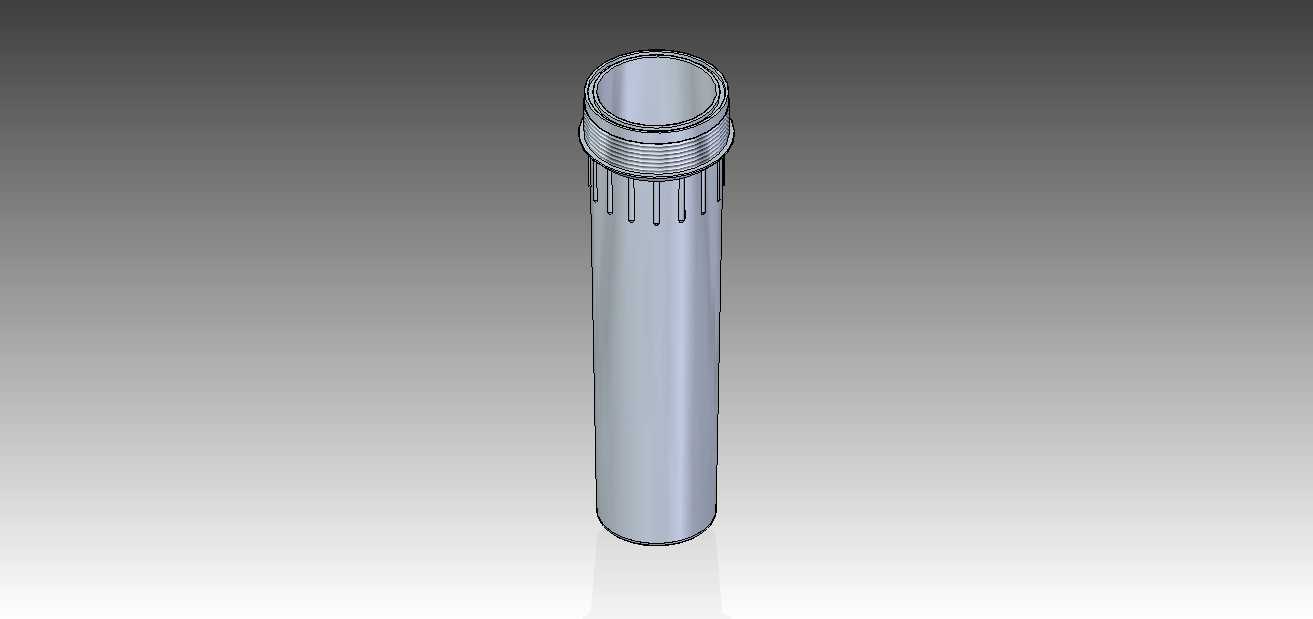

　　这类长筒型陶瓷过滤构件，常配套外壳使用在流体除杂的工况中，常见于化工流体输送、净水处理、液压系统回油过滤、腐蚀性介质预处理等场景，核心作用是通过陶瓷材质的多孔结构截留流体中的固体颗粒杂质，保障下游管路、阀件、泵体以及核心反应设备不会被颗粒磨损、堵塞，维持整个流体系统的运行稳定性。从结构设计来看，构件整体为细长圆柱形态，顶端设置外螺纹连接段，安装时可直接通过螺纹旋入对应管路的接口或者外壳的安装座，无需额外定制复杂的连接法兰，能大幅降低现场安装的适配成本；螺纹段下方设计有一圈轴向加强筋，既可以提升端部的结构强度，避免安装旋紧时陶瓷端部受力开裂，也能在装入外壳时起到导向定位的作用，让陶瓷滤芯与外壳内壁保持均匀的环形间隙，

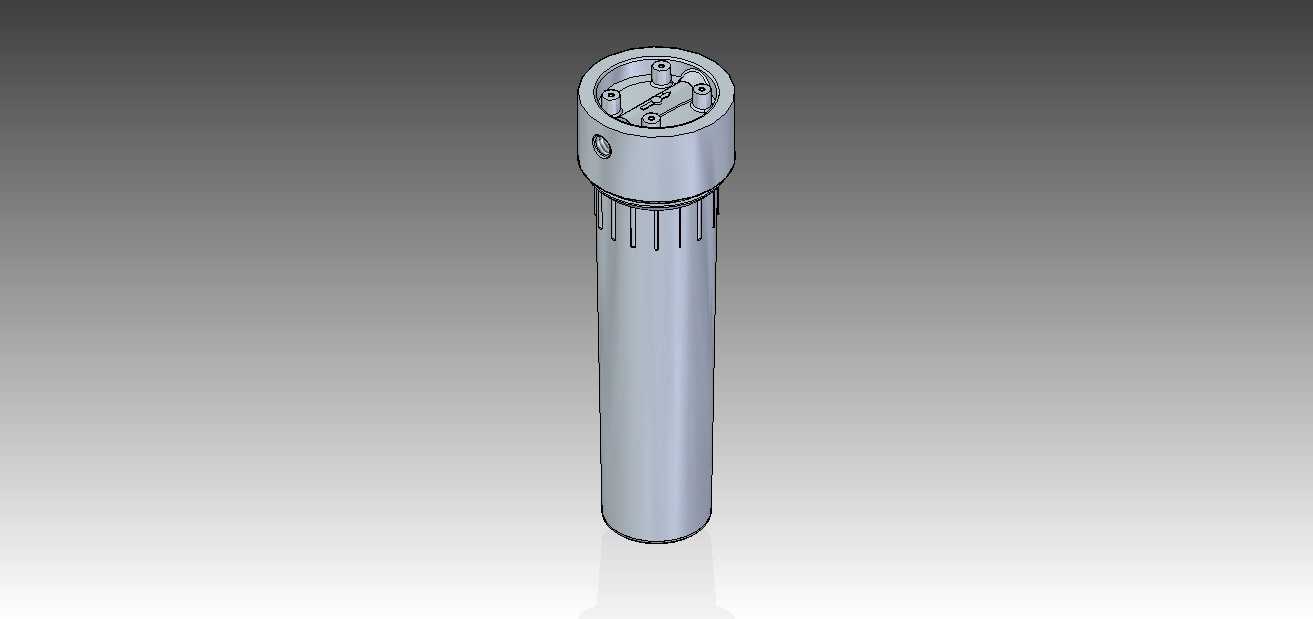

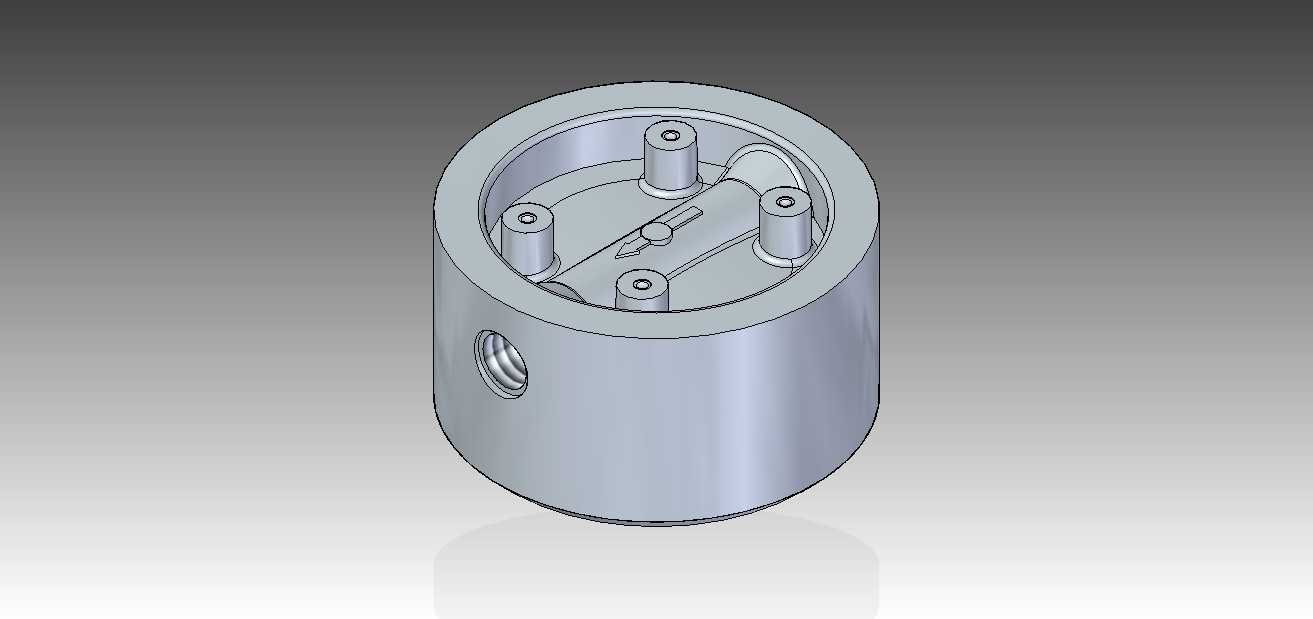

　　保证流体能够均匀穿过滤芯壁面，避免局部流量过大造成滤芯冲蚀或者过滤效率不均。陶瓷材质本身具备优异的耐腐蚀性、耐高温性能，相比普通纸质、金属网滤芯，能够适应酸碱类流体、高温流体的过滤需求，使用寿命更长，过滤精度也更稳定，不会因为流体浸泡出现溶胀、锈蚀的问题。配套的外壳结构一方面为陶瓷滤芯提供承压保护，避免外部磕碰造成陶瓷碎裂，另一方面构建密封的流道，让待过滤流体只能从滤芯外侧或者内侧按设计路径穿过滤层，不会出现旁流短路的情况，保障过滤效果。在安装边界上，这类长筒滤芯的外径需要和外壳内径保持0.5-2mm的配合间隙，既方便拆装更换，也不会因为间隙过大造成流体短路；顶端螺纹的规格需要和安装接口完全匹配，安装时的旋紧扭矩需要控制在合理范围，

　　避免陶瓷材质受扭矩过大产生暗裂；整体长度需要匹配外壳的内部腔体深度，保证底端不会和外壳底部发生硬接触，预留一定的缓冲空间，避免系统运行时的振动造成滤芯端部磕碰损坏。设计建模过程中，需要重点关注螺纹段的牙型精度、加强筋的分布均匀度，以及陶瓷壁面的厚度一致性，壁厚不均会导致烧结过程中出现变形开裂，也会影响不同位置的过滤通量；同时要考虑滤芯与外壳的同轴度要求，建模时需要预留合理的安装公差，保证实际装配时能够顺利装入，不会出现卡滞。在实际选型应用中，需要根据处理流体的流量、杂质粒径、工作温度压力来匹配对应孔隙率、壁厚、长度的构件，同时配套对应密封等级的外壳，确保整个过滤单元在额定工况下无泄漏，过滤精度满足系统的清洁度要求。
