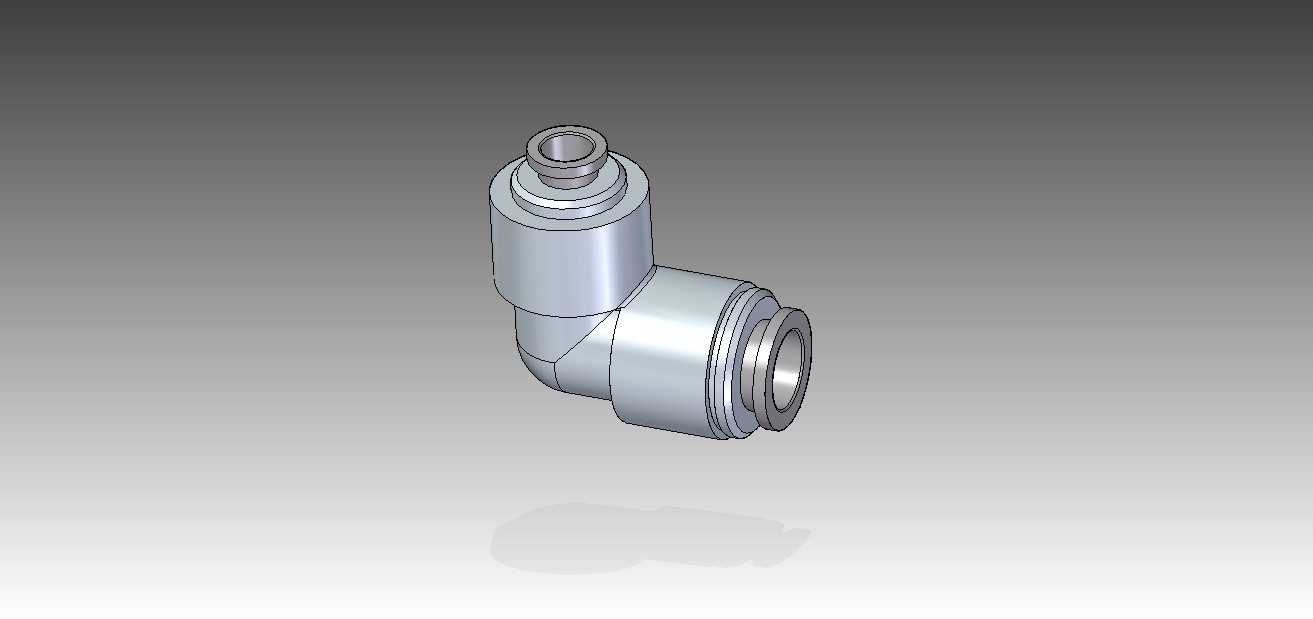

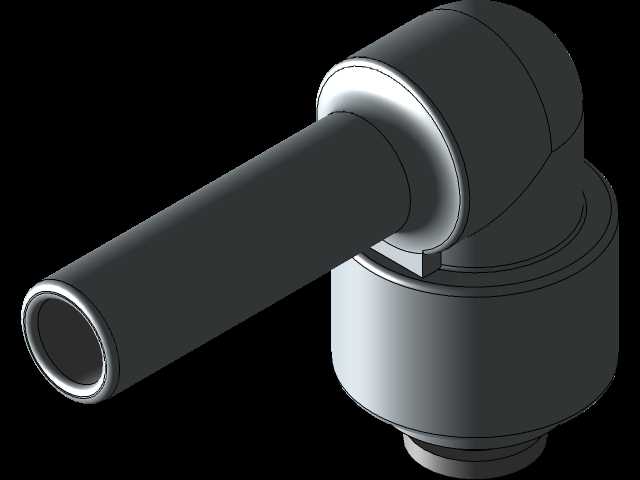

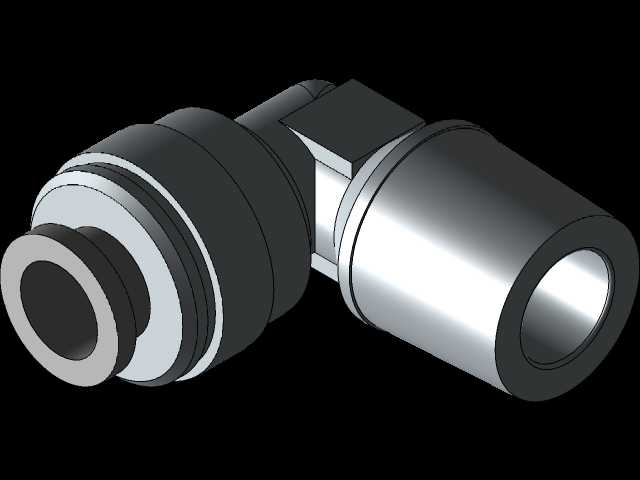

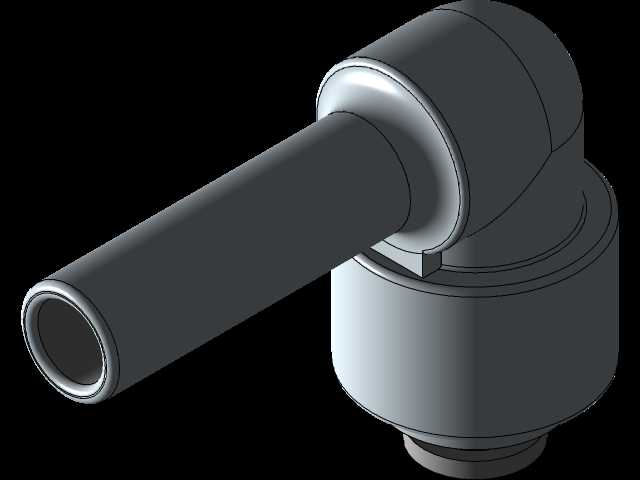

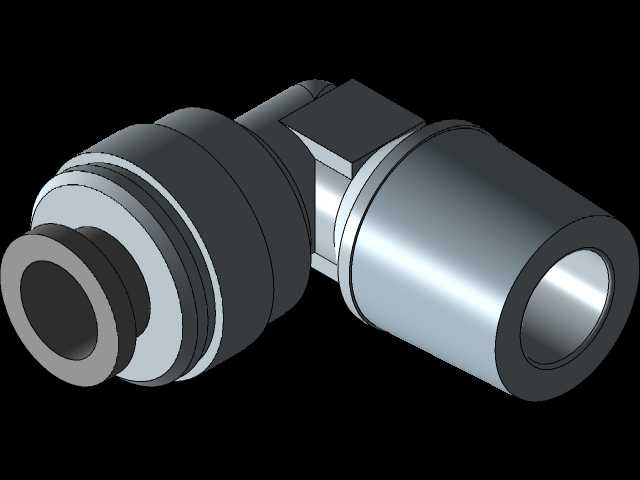

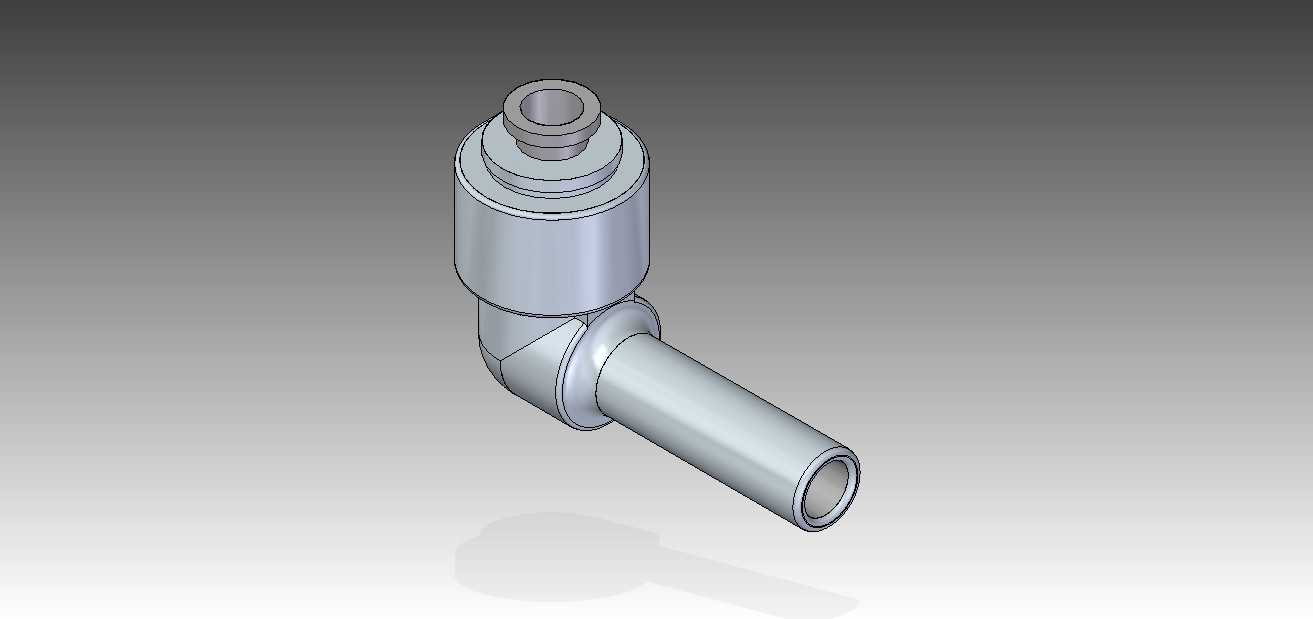

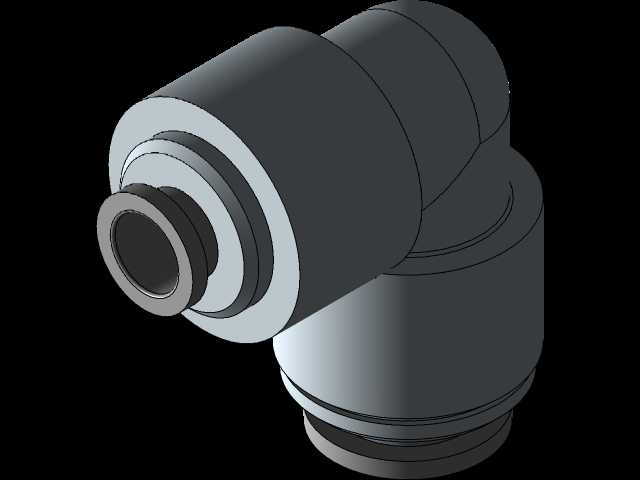

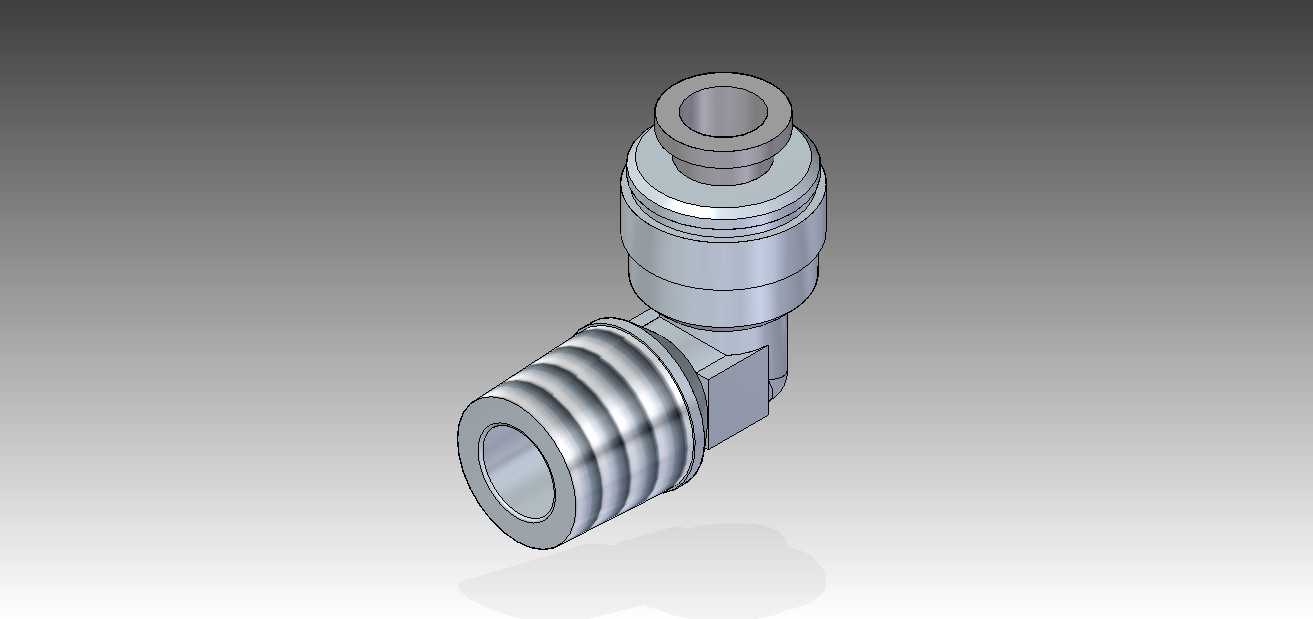

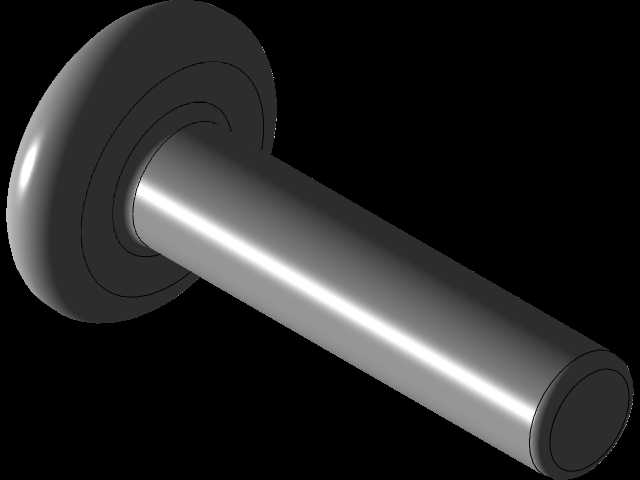

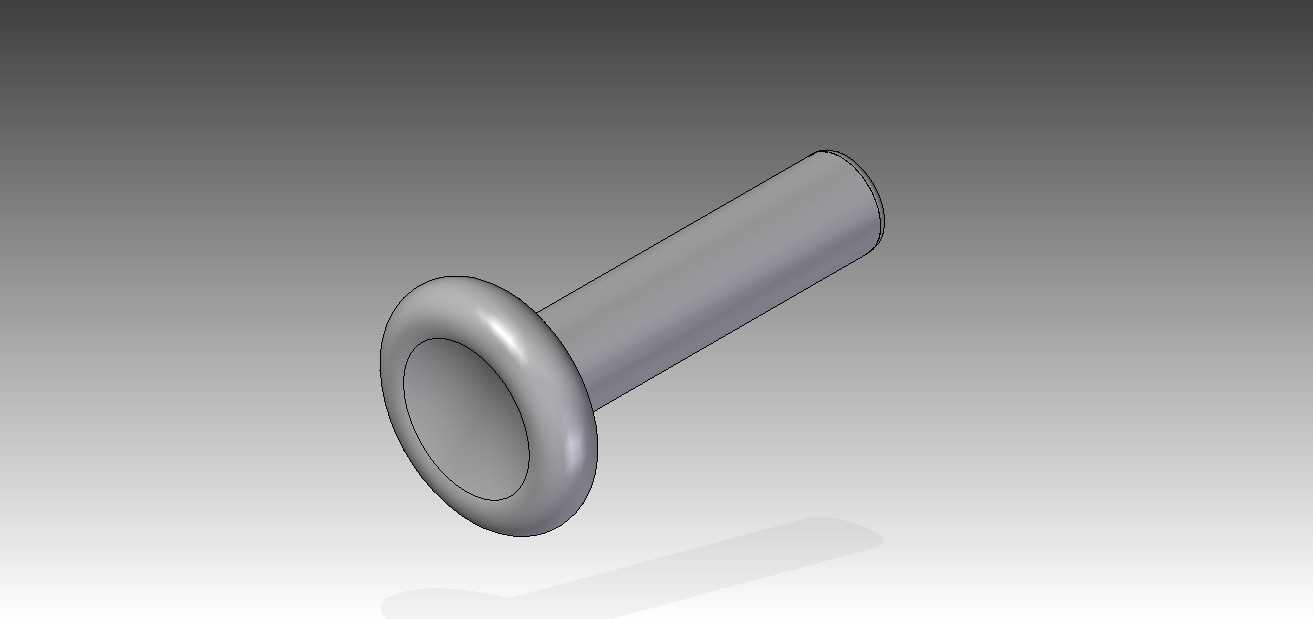

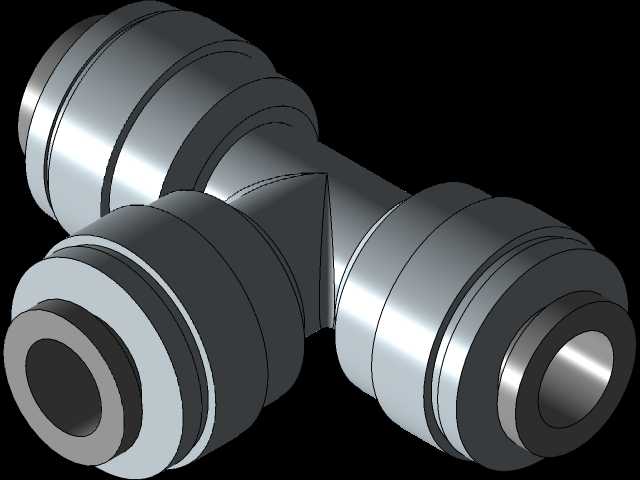

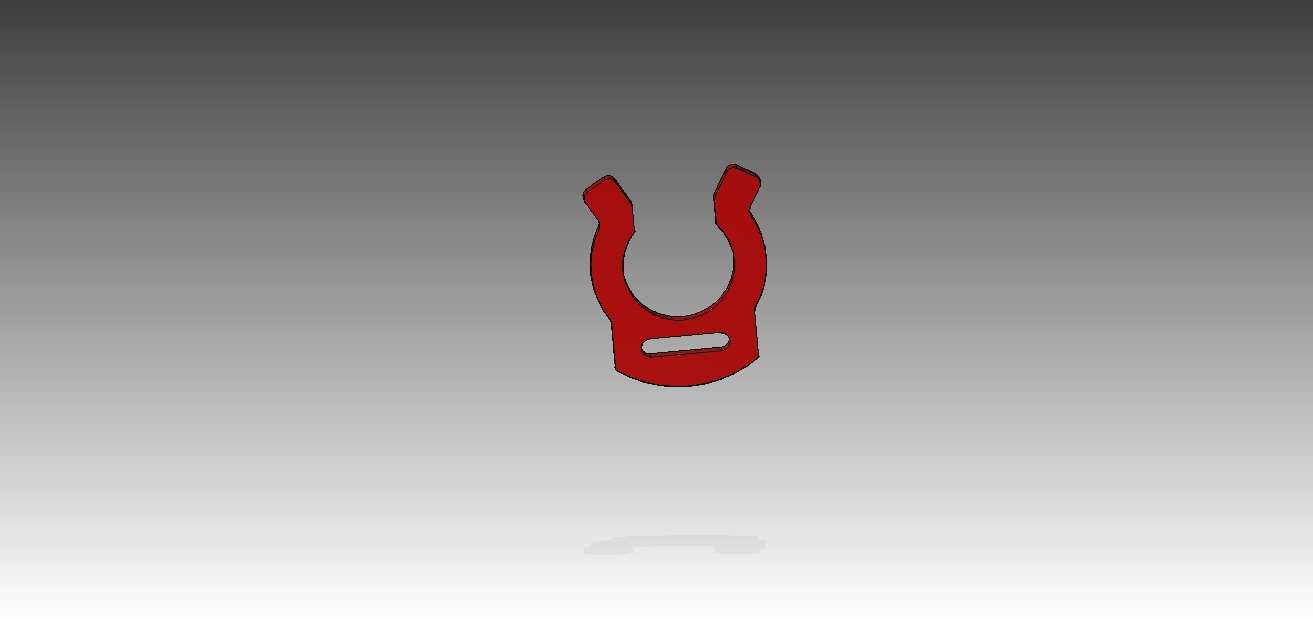

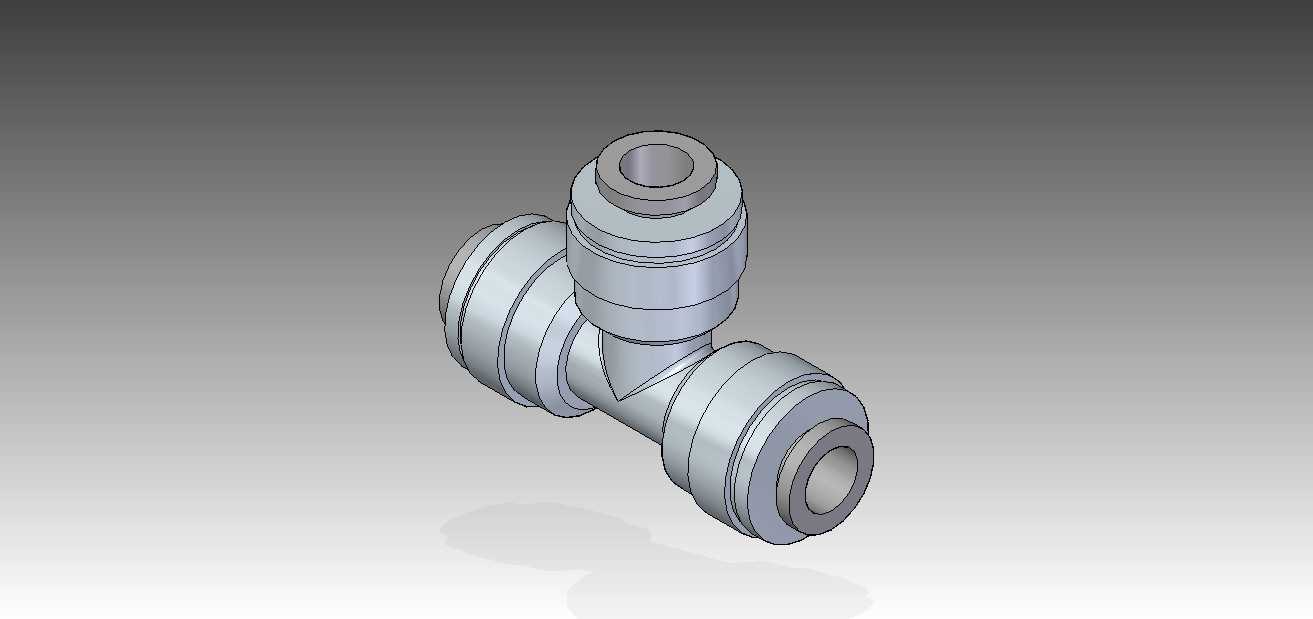

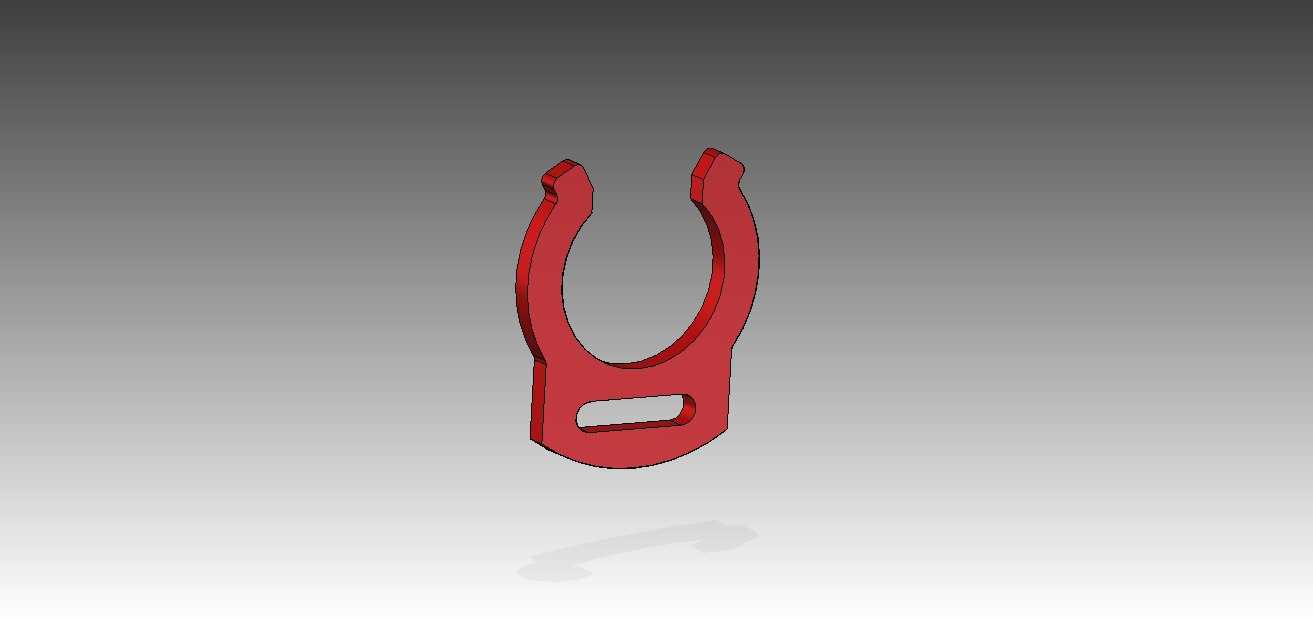

直角快插式气动管路连接接头结构

　　这类直角弯通快插接头，在气动控制回路、小型流体输送管路里的应用场景非常普遍，但凡遇到管路需要90度转向、同时要求装配效率高的工位，基本都会用到这类结构，比如自动化生产线的气动执行元件端、设备内部气路排布的转角位置、小型气动工具的进气端转接，都能看到同结构接头的身影。从实际使用功能来看，它的核心作用是实现两段不同走向管路的垂直连通，一端采用外螺纹旋接的方式固定在阀座、气缸或者设备壁面的接口上，另一端采用快插结构，直接将对应外径的气动软管插入即可完成密封与固定，不需要额外套丝、缠生料带或者使用卡箍紧固，装配效率比传统硬管接头高很多，后期维护拆换管路的时候，只需要按下快插端的释放卡圈就能拔出软管，不需要破坏管路本身。从设计思路上看，

　　整体采用L型直角布局，就是为了在有限的安装空间内完成管路转向，避免管路过度弯折造成的通径缩小、气阻增大甚至管路折损漏气的问题，接头内部的流道做了平滑圆弧过渡，没有直角突变的台阶，能最大程度降低流体经过转角时的压力损失，保证气路或者低压流体输送的通畅性。外形尺寸上，这类接头的安装边界需要重点关注两个方向的尺寸，一个是螺纹端的旋入深度，要保证螺纹完全啮合之后，接头本体不会和安装面周边的其他元件产生干涉，另一个是快插端的轴向长度，要预留出软管插入以及后期按压释放卡圈的操作空间，不能贴靠在设备壁板或者其他零部件上，不然会出现软管插不到位、或者拆卸的时候按不动卡圈的问题。结构细节上，快插端内部的卡簧采用了周向均匀分布的卡爪结构，

　　软管插入之后卡爪会自动卡紧软管外壁，内部的密封胶圈会贴合软管外圆实现静密封，哪怕管路带压的状态下，也不会出现脱管或者渗漏的情况，螺纹端通常会自带密封垫圈，旋紧之后就能实现端面密封，不需要额外做密封处理。接头本体采用金属材质加工，表面做了防锈处理，能适应车间内的常规温湿度环境，不会因为长期接触压缩空气中的冷凝水出现锈蚀卡滞的问题，整体结构没有多余的活动零件，可靠性很高，正常使用情况下很少出现故障，是气动系统里非常基础但用量极大的连接元件。
