三角结构转子发动机核心运转部件

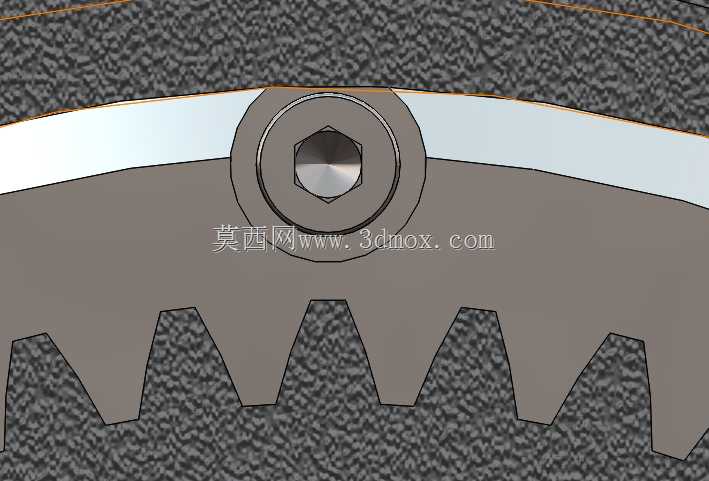

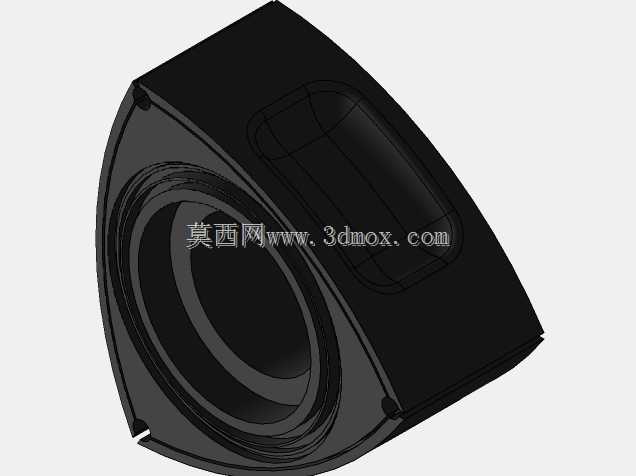

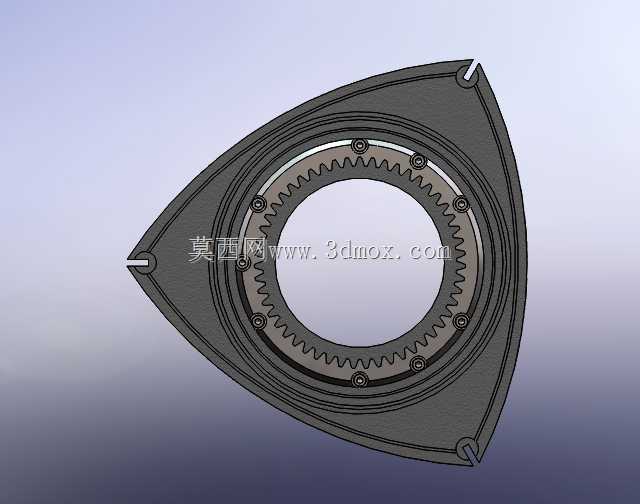

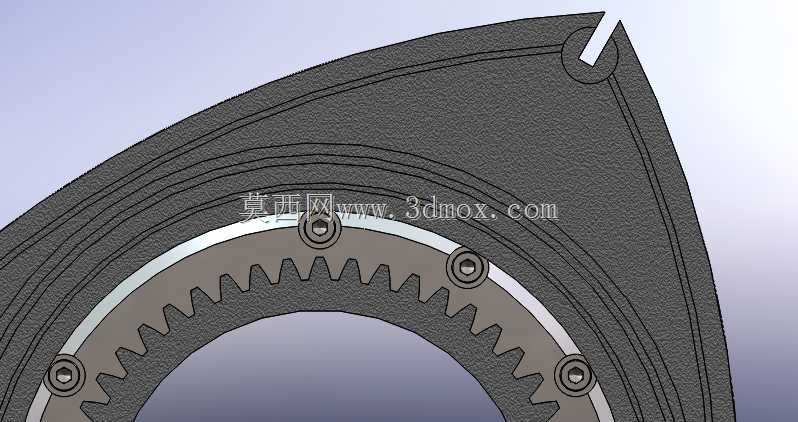

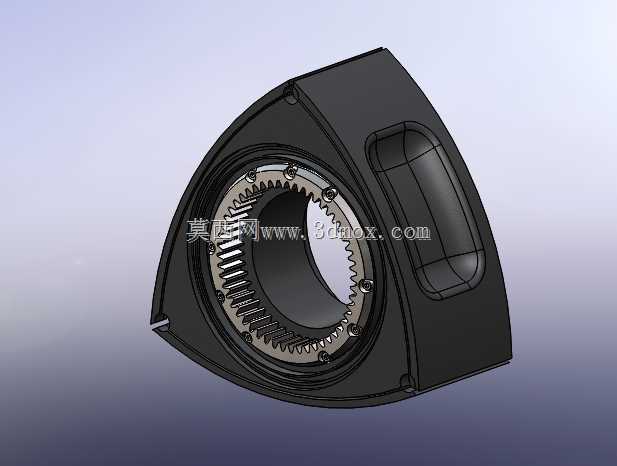

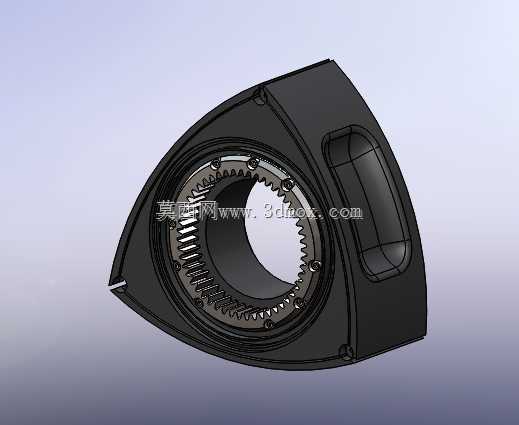

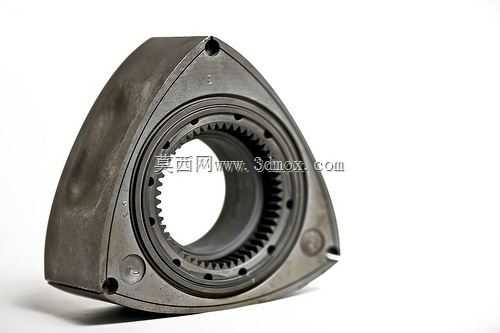

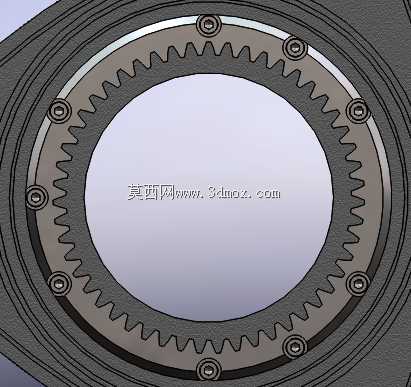

该三角转子是转子式内燃机的核心做功部件，主要应用于搭载汪克尔循环动力系统的乘用车辆、小型航空动力装置、特种作业便携动力设备领域，区别于传统往复式活塞发动机的直线-旋转转换结构，它可直接通过自身的行星回转运动完成进气、压缩、做功、排气的完整四冲程循环，大幅精简动力输出路径，有效降低动力传递过程中的机械损耗。在实际设备运行过程中，该转子装配于发动机前后端盖围成的8字形气缸型腔内，通过内齿圈与固定偏心输出轴的齿轮啮合，按照固定传动比做偏心回转运动，转子的三个弧面与气缸内壁、端盖配合形成三个独立的可变容积密闭腔室，随着转子转动依次完成各冲程动作，将燃油燃烧产生的膨胀压力直接转化为输出轴的旋转扭矩，相比同功率等级的往复式发动机，整体结构零件数量减少40%以上，运转平顺性大幅提升，高转速区间的动力响应速度更具优势。在产品功能特性设计上，转子的三个顶角位置设计有密封件安装槽，用于装配径向密封片与侧边密封件，保证各腔室之间的气密性，避免做功冲程的高压燃气泄漏影响动力效率；中心区域的内花键齿圈经过齿形精度优化，可与偏心轴的啮合齿面形成稳定配合，承受做功冲程传递的大扭矩冲击；转子本体上分布的定位销孔与减重凹腔，一方面用于固定内部冷却油道的密封结构，引导润滑油带走转子持续运转产生的高温，另一方面通过去除非受力区域的冗余材料，降低转子自身重量与回转惯量，提升发动机的转速响应速度。从设计思路来看，该转子的轮廓曲线严格遵循气缸型线的共轭运动轨迹生成，保证转子在任意回转角度下，三个弧面都能与气缸内壁保持精准贴合，避免出现运动干涉或密封间隙过大的问题；转子的质量分布经过动平衡校准，将偏心回转过程中的离心振动控制在合理区间，降低发动机高速运转时的整机抖动。在外形尺寸与安装边界上，该转子采用类三角形对称结构，外接圆直径适配小排量转子发动机的气缸尺寸，整体厚度与气缸型腔宽度匹配，安装时需保证转子端面与前后端盖的轴向间隙处于设计公差范围内，内齿圈与中心齿轮的啮合侧隙符合装配要求，三个顶角的密封片突出量控制在合理区间，既保证密封效果，又避免密封件与气缸壁过度摩擦造成异常磨损。
