单缸内燃发动机核心传动结构

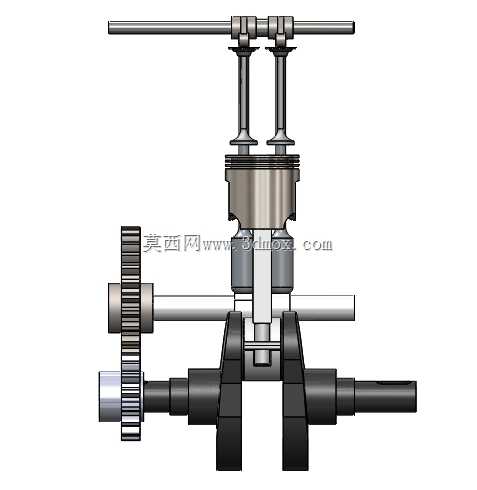

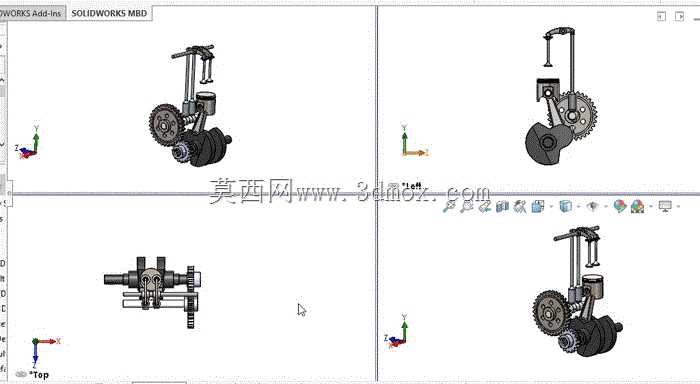

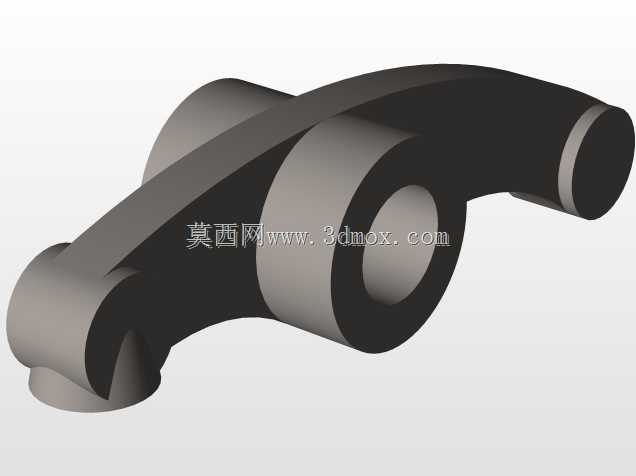

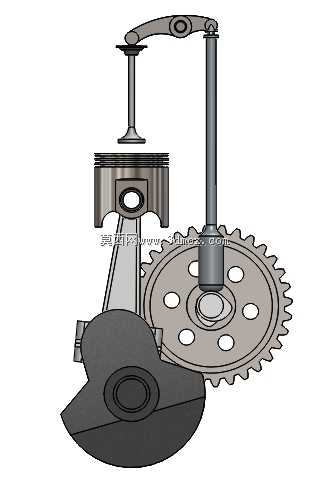

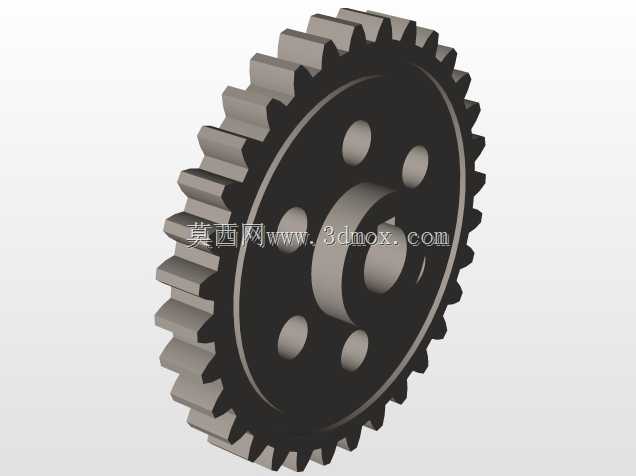

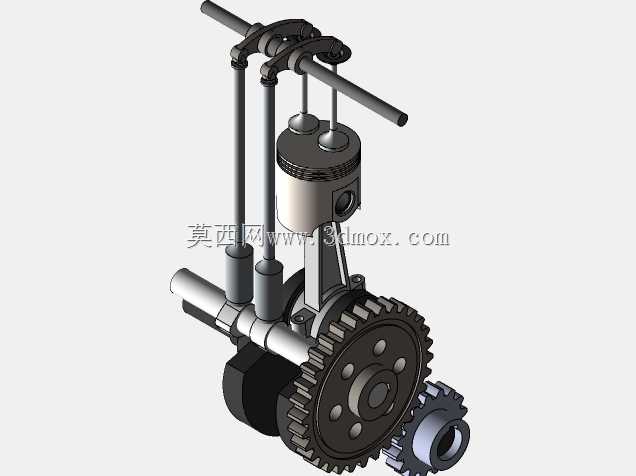

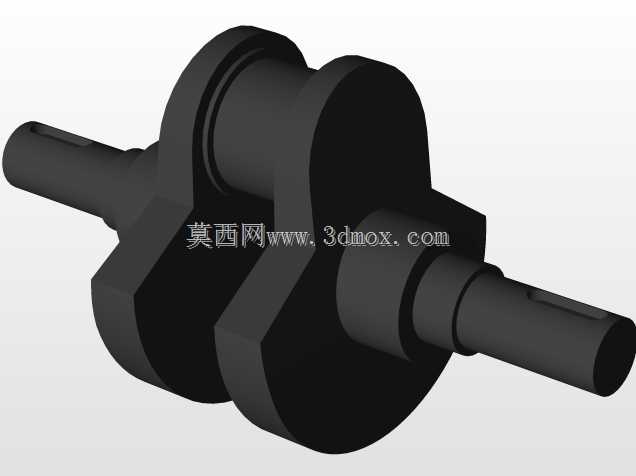

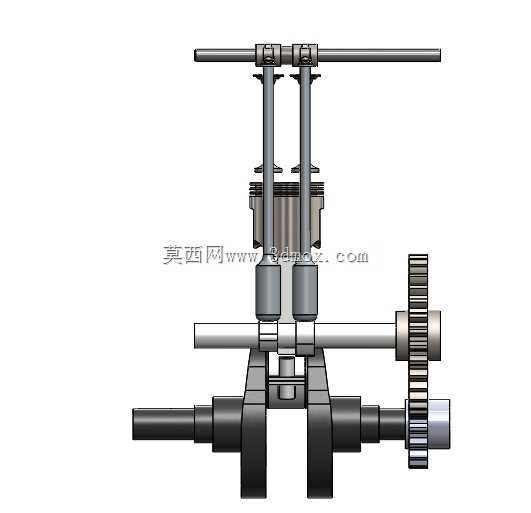

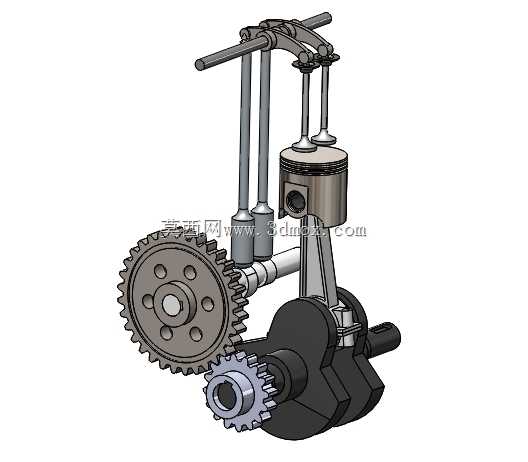

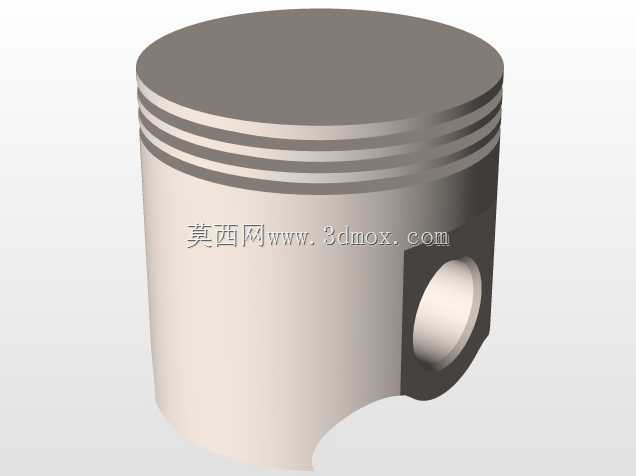

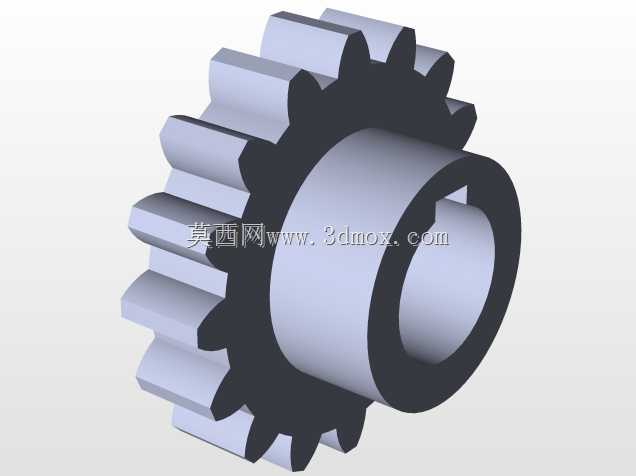

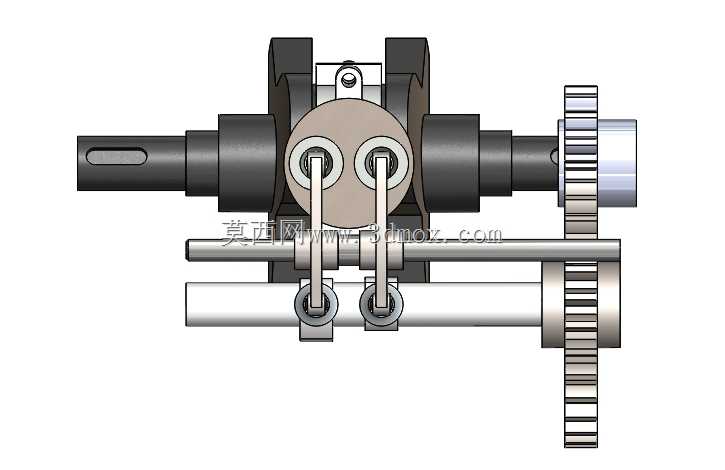

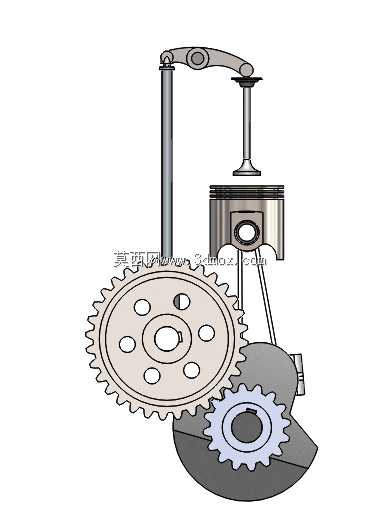

这款单缸发动机核心结构模型，还原了内燃动力单元最经典的机械传动逻辑，可广泛应用于小型通用动力设备、教学演示教具、农机动力单元、小型摩托及园林机械的动力方案验证场景，是内燃动力领域最基础也最具代表性的结构形态。从实际用途来看，这套结构承担着将燃料燃烧产生的热能转化为旋转机械能的核心作用，通过活塞的往复直线运动，经连杆传递带动曲轴完成旋转输出，配合配气机构的精准时序控制，完成进气、压缩、做功、排气的完整四冲程循环，为后端负载提供持续稳定的动力输出。在功能特性上，模型完整还原了正时齿轮组的传动匹配关系，大小齿轮的齿数比严格对应配气相位要求，保证气门开闭时机与活塞运动位置精准匹配，避免出现气门碰撞活塞的运行故障；活塞部分集成了活塞销的连接结构，连杆大小端的连接位预留了标准轴承安装空间，可模拟真实工况下的转动配合；顶部的气门摇臂机构完整呈现了顶置气门的传动路径，从推杆到摇臂的力传递路径清晰，可直观展示气门升程的运动过程。设计思路上，整体结构采用模块化拆分逻辑，将曲柄连杆机构、配气机构、齿轮传动组三个核心子系统独立建模，各部件的配合边界严格遵循通用机械设计公差要求，既保证装配时的干涉检查需求，也能清晰展示各部件的运动关系；曲轴部分采用整体式平衡块设计，可抵消活塞往复运动产生的一阶惯性力，降低运行过程中的振动幅度，提升动力输出的平顺性。从安装边界来看，模型预留了曲轴输出端的标准连接轴径，可匹配通用小型动力的离合器或皮带轮安装尺寸，缸体部分的安装孔位符合单缸通用动力的常规安装布局，可直接适配多数小型设备的动力舱安装空间，齿轮组的中心距严格按照模数匹配计算，保证传动过程中的齿面啮合间隙处于合理范围，避免运行过程中出现异响或齿面过度磨损的问题。
