双十字轴式万向传动连接机构

本次展示的双十字轴式万向传动连接机构，是机械传动系统中应用极为广泛的变角度扭矩传递部件，主要解决两根轴线不共线、或工作过程中轴线相对位置存在动态偏移的轴系之间的旋转动力传输问题，常见于需要跨角度传递动力的设备布局场景，比如长距离传动的输送设备、需要调整工作角度的操作机构、多轴联动的传动链路中，能够在两轴存在夹角偏移的状态下稳定传递扭矩，避免刚性轴连接因轴线不对中产生的附加载荷、轴系憋劲甚至部件断裂的问题。

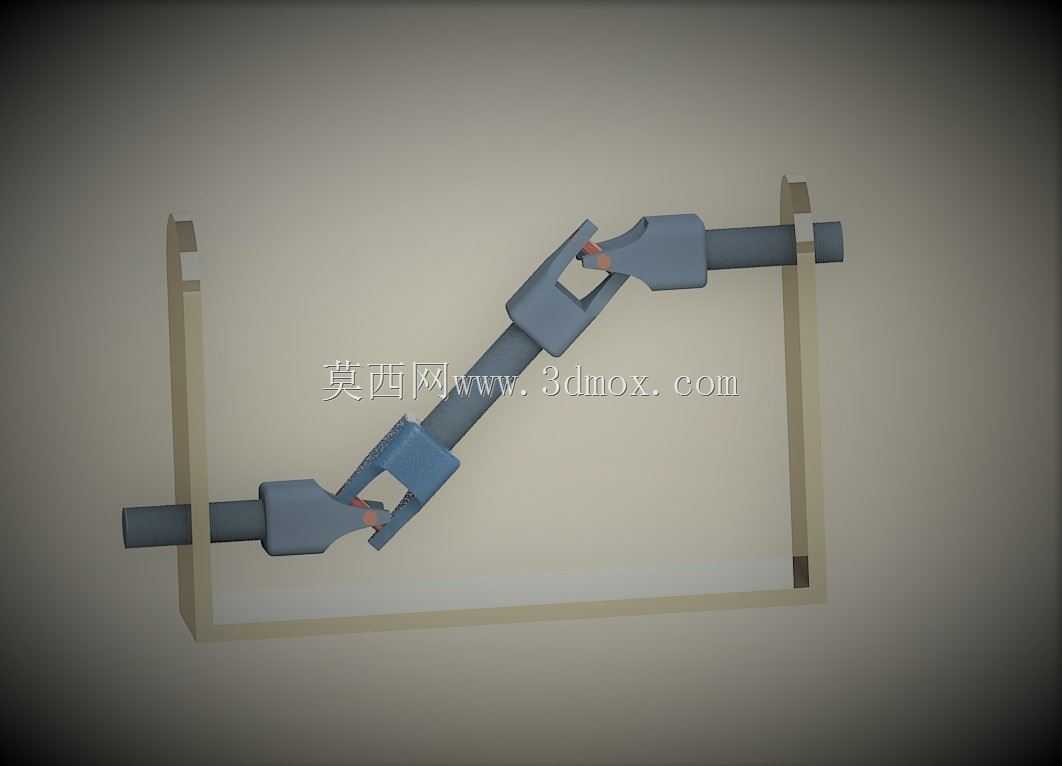

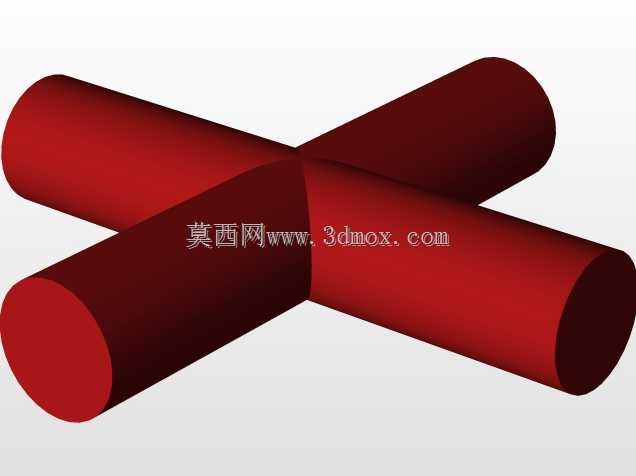

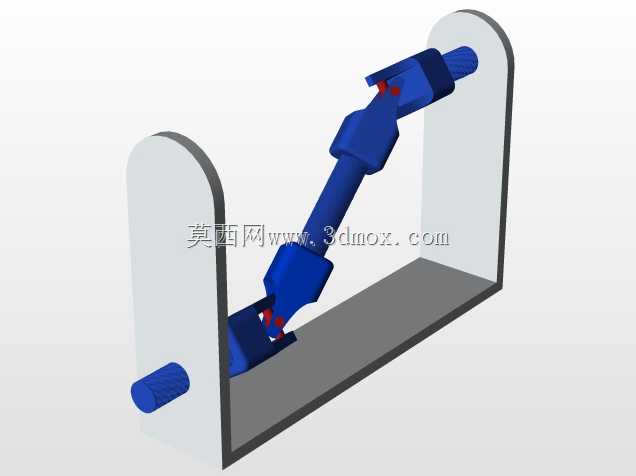

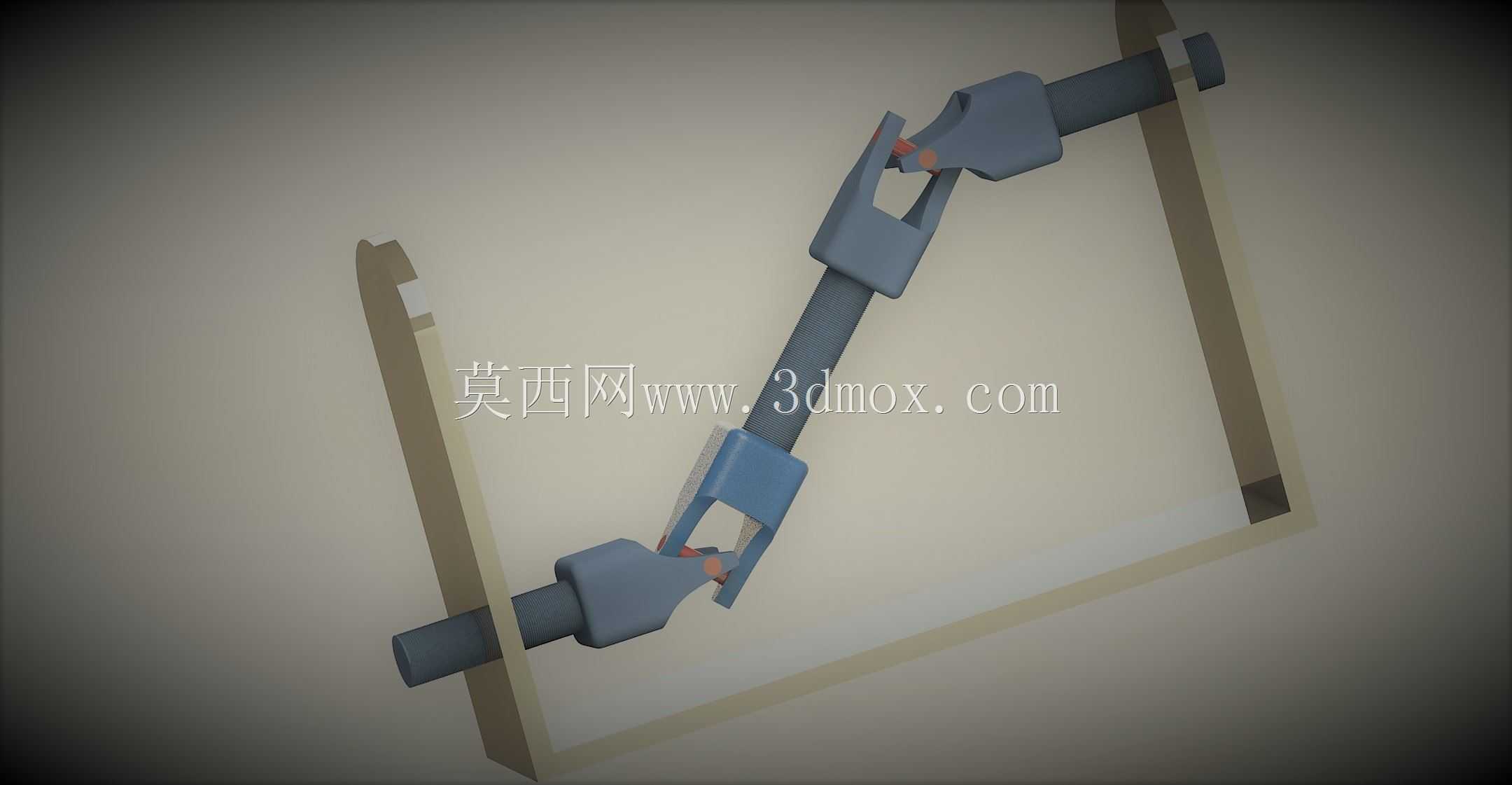

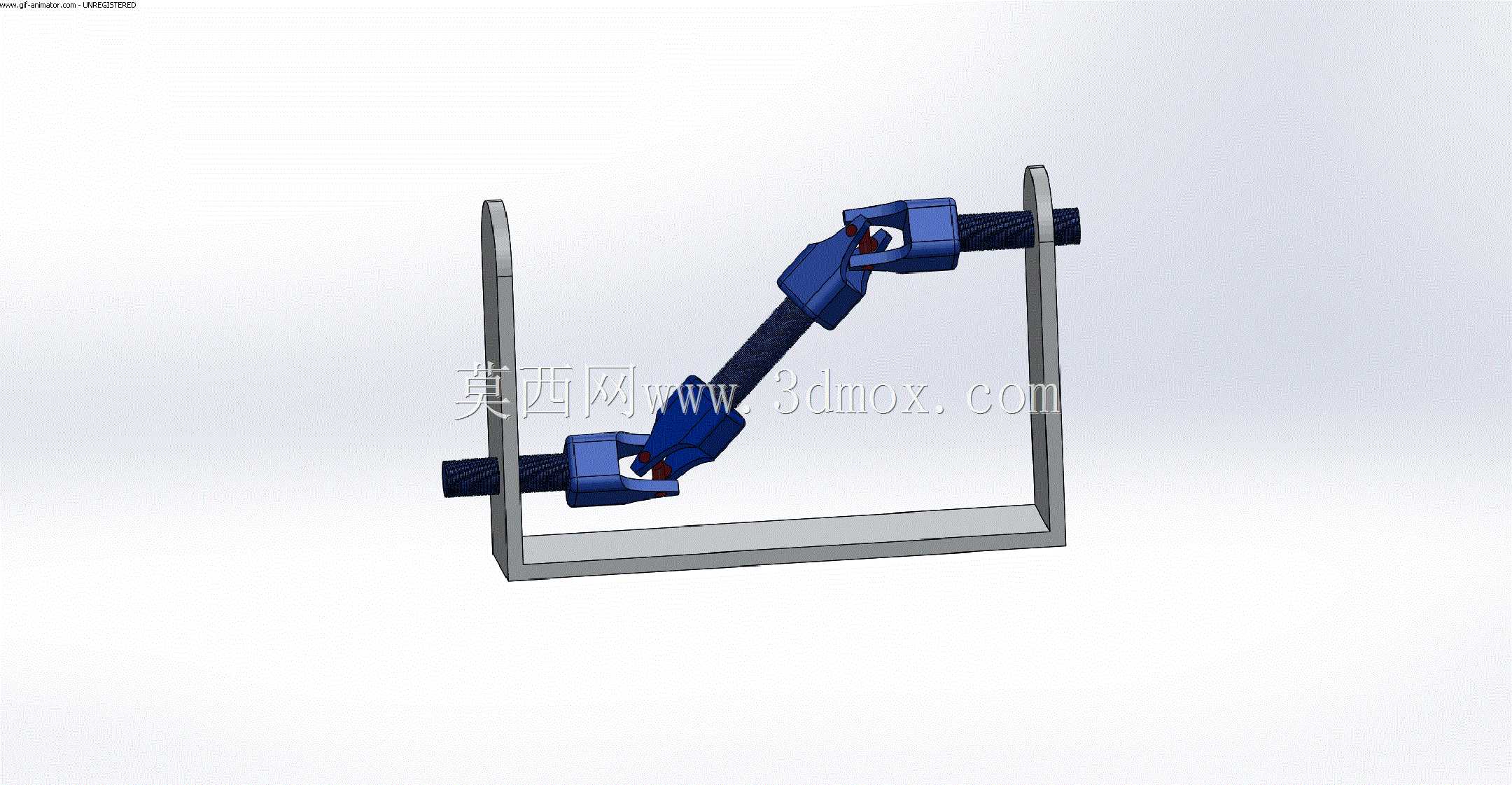

该机构采用两组十字轴万向接头串联搭配中间传动轴的结构设计，单组十字轴万向节可实现单平面内最大近40度的角度偏转，两组串联布局后可适配空间内多方向的角度偏移，能够覆盖绝大多数非共线轴系的传动需求。十字轴与接头叉形座的配合部位预留了标准轴承安装位，实际生产装配时可加装滚针轴承降低转动摩擦阻力，减少传动过程中的功率损耗，同时提升部件的耐磨性能与使用寿命。中间传动轴采用等直径圆杆结构，两端与万向接头的配合部位设计有防转定位结构，可传递大扭矩的同时避免轴与接头之间出现相对滑动，保障传动的同步性。

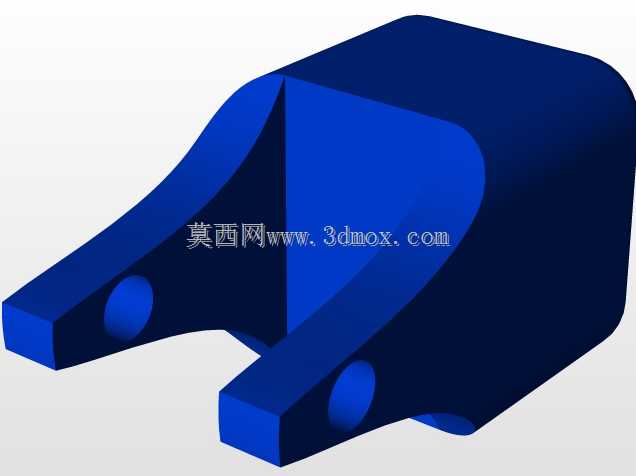

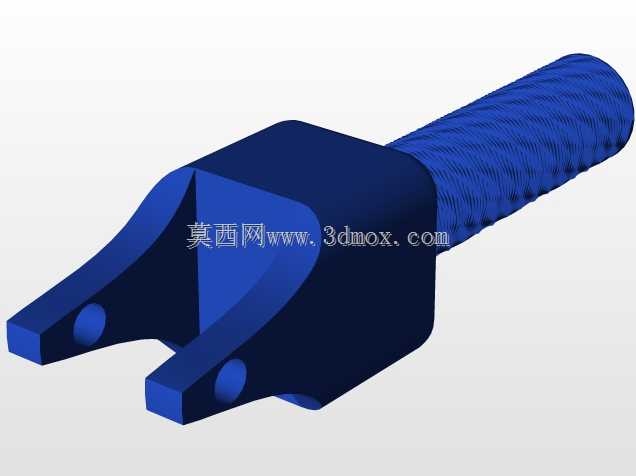

从安装边界来看，整套机构的两端叉形接头设计有与外接轴匹配的安装孔位，可通过键连接、顶丝锁紧或法兰对接的方式与两端动力轴、负载轴完成固定，安装时无需严格保证两端轴的同轴度，允许两端轴在水平、垂直方向存在一定范围的角度偏差，适配设备布局中因安装误差、部件位移产生的轴线偏移问题。机构整体外形紧凑，外部无多余突出结构，可直接安装在设备的传动腔体内或加装简易防护外壳即可投入使用，不需要额外设计复杂的调心支撑结构，能够有效降低传动系统的设计与装配难度。

在功能特性上，该机构传动效率高，正常工作状态下传动效率可达98%以上，可适配正反转双向传动需求，传动过程中无明显传动间隙，能够保障动力传输的响应速度，既可以用于恒定转速的动力传递场景，也可适配有正反转频繁切换、转速动态调整的传动工况。设计过程中充分考虑了部件的受力分布，十字轴采用高强度合金钢的受力适配结构，叉形接头的受力部位做了加厚处理，能够承受较大的冲击载荷，避免重载传动下部件出现变形或断裂，同时整体结构简单，后期维护时仅需定期对十字轴配合部位加注润滑脂即可，维护成本极低，适合各类工业设备的传动系统改造与全新设计选型使用。
