涵道旋翼式概念飞行代步载具结构设计

　　这款涵道旋翼式概念飞行代步载具的设计，最初的出发点是瞄准城市短途立体通勤的场景需求，针对地面交通拥堵时1-5公里范围内的点对点出行痛点，探索脱离地面道路约束的轻量化个人移动方案。不同于常规多旋翼无人机的开放式旋翼结构，该载具采用双涵道旋翼作为升力与推进动力单元，涵道环罩的设计首先从结构层面包裹高速旋转的旋翼桨叶，既降低了旋翼运行过程中剐蹭周边障碍物、接触人体的安全风险，也能通过涵道的整流作用提升旋翼的气动效率，相同桨盘尺寸下能获得比开放式旋翼高15%左右的静升力，同时涵道结构可以约束旋翼尾流的扩散范围，降低低空飞行时的下洗气流对周边行人、物体的冲击影响。

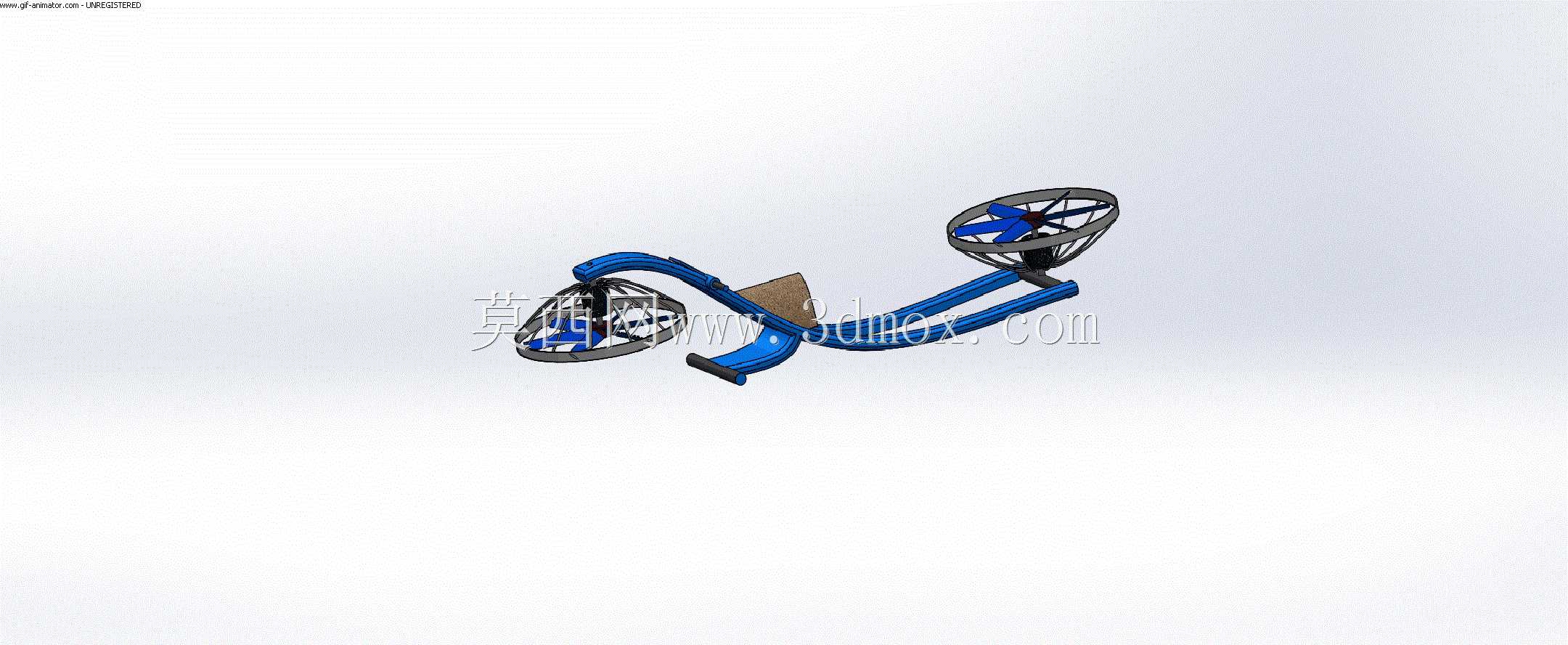

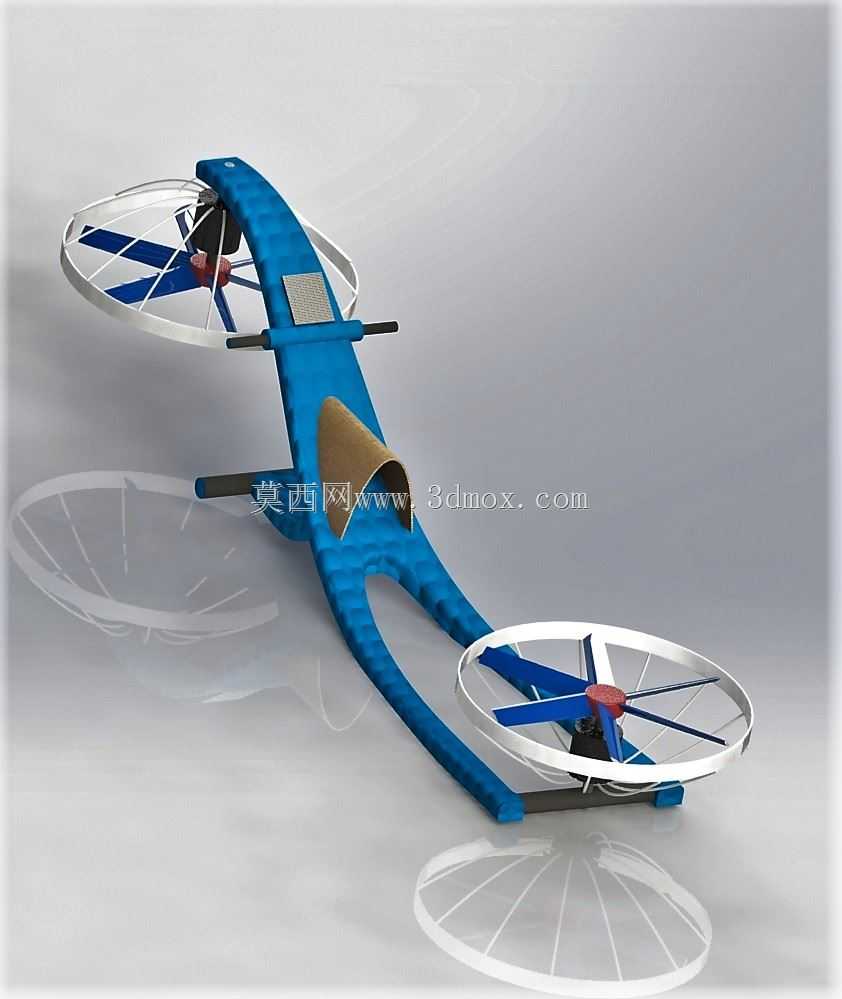

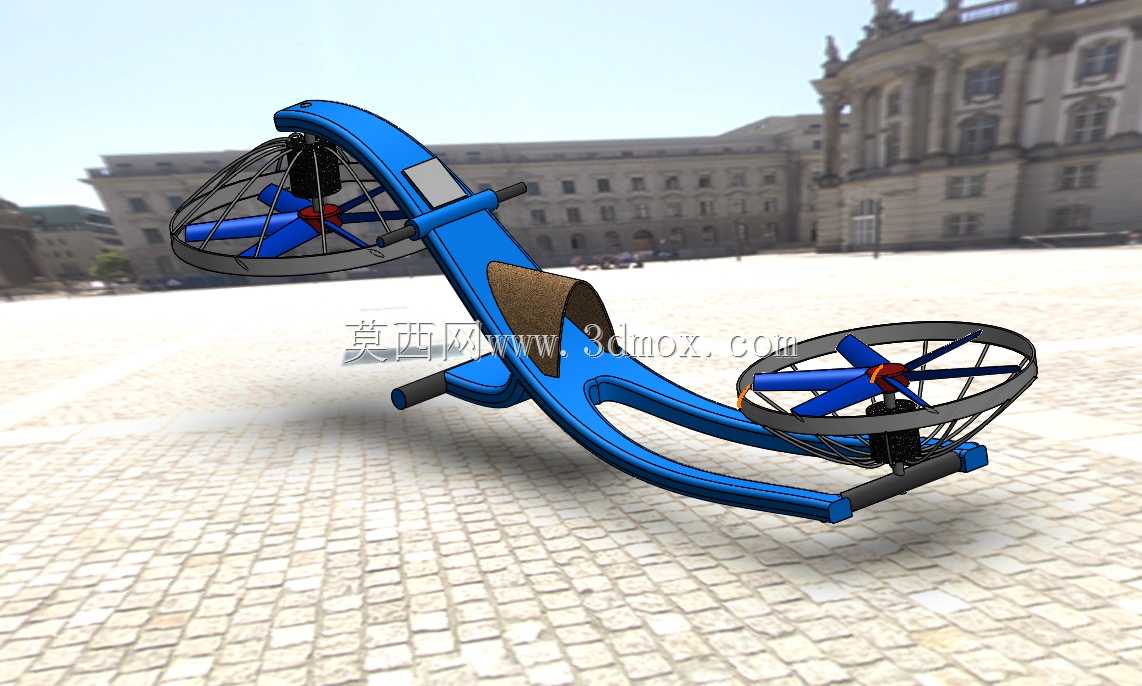

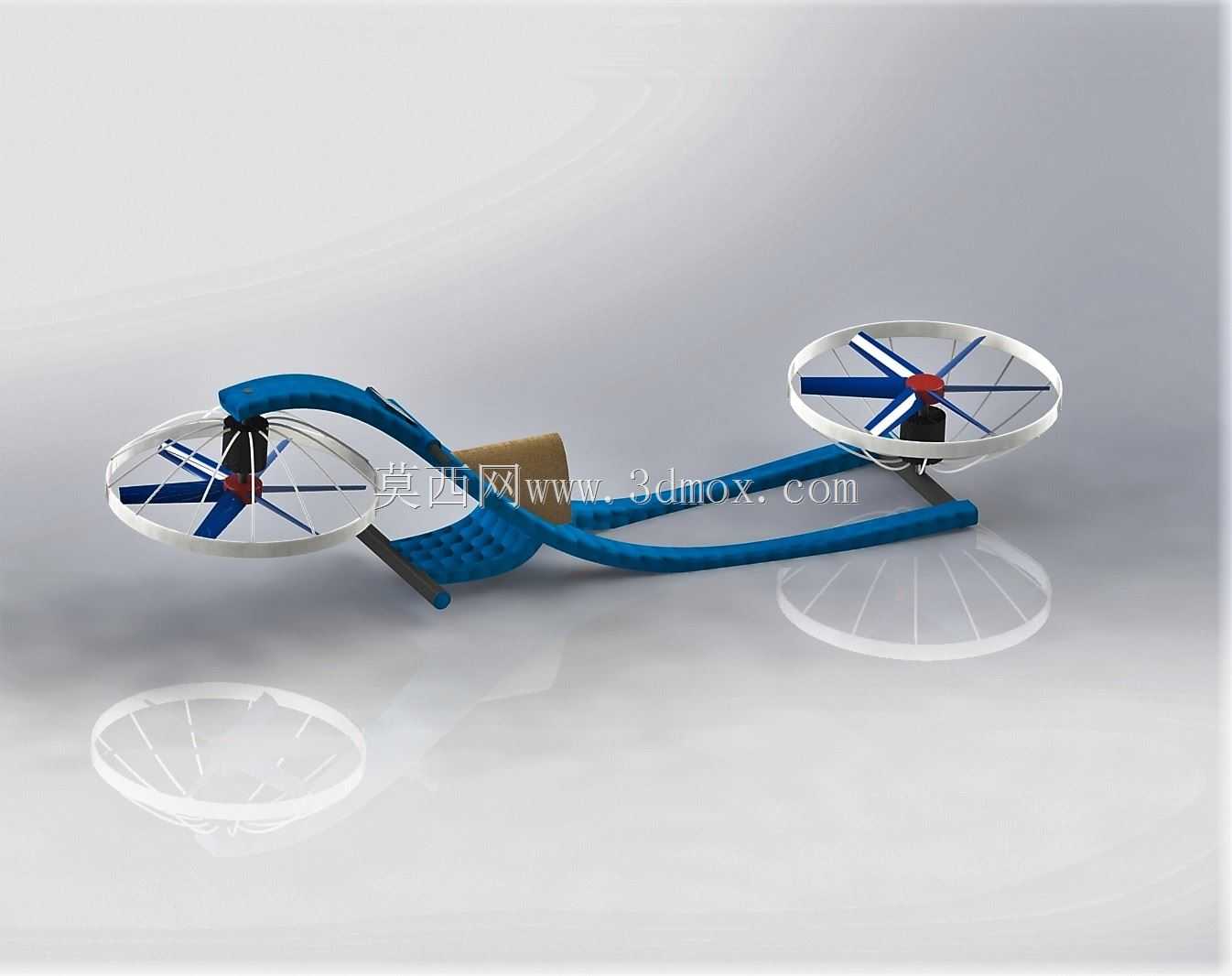

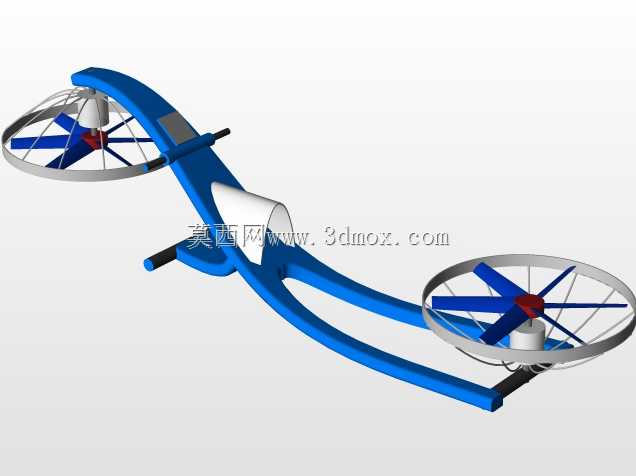

　　从整体结构布局来看，载具采用纵向串联的承载梁设计，主体承载结构为一体化弯曲成型的复合材质梁架，梁架前段设置第一组涵道旋翼单元，对应驾乘人员的腿部前方位置，后段设置第二组涵道旋翼单元，位于驾乘人员的背部后方位置，两组涵道的安装轴线与承载梁的纵向轴线保持平行，初始安装角预留5度的前倾角度，在悬停状态下可通过调整两组旋翼的转速差实现俯仰姿态控制，通过两侧的转速差实现偏航与滚转姿态调整，不需要额外设置复杂的舵面倾转机构，大幅简化了动力系统的结构复杂度，降低整体结构重量。承载梁中部设置贴合人体工学的驾乘支撑结构，采用曲面承托板设计，对应驾乘人员的臀部与腰部支撑位置，支撑面预留柔性缓冲层的安装空间，驾乘时人员呈跨坐姿态，腿部自然下垂放置于前涵道两侧的脚踏位置，整体重心落在两组涵道升力合力点的中心区域，保证飞行状态下的姿态稳定性。

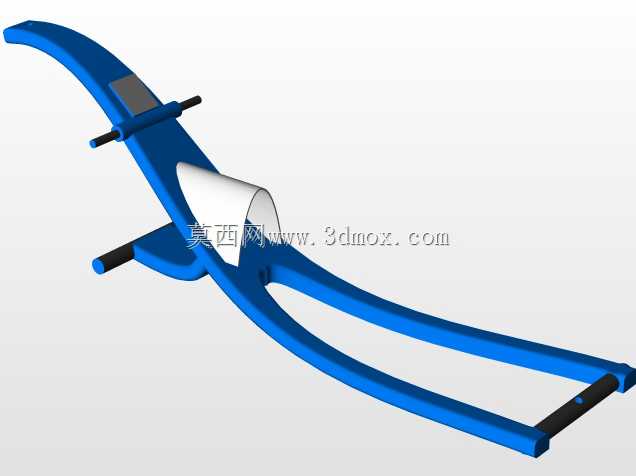

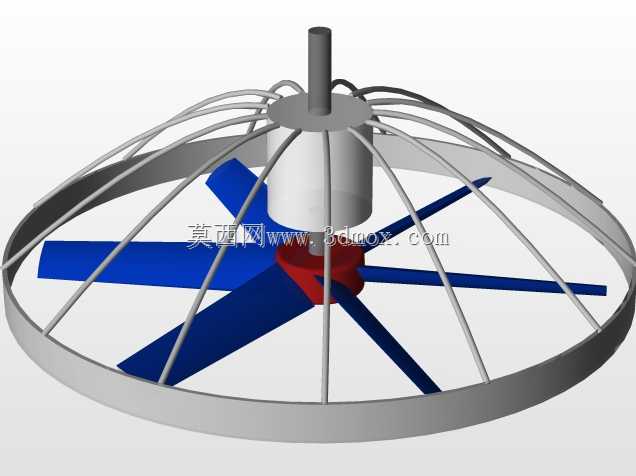

　　结构设计过程中，对各部件的安装边界做了明确的约束：单组涵道的外径控制在350mm范围内，涵道环罩的壁厚预留8mm的安装空间，内部可容纳直径320mm的三叶旋翼，旋翼桨尖与涵道内壁的间隙控制在2mm以内，兼顾气动效率与加工装配的公差余量；主体承载梁的截面采用矩形空心截面设计，截面尺寸为60mm*30mm，壁厚4mm，在保证纵向抗弯强度的前提下尽可能降低结构自重，梁架整体的纵向长度控制在1200mm，宽度方向最大尺寸为400mm，整体外廓尺寸小于常规电动自行车的占地尺寸，在地面停放时不需要占用额外的停放空间。涵道与承载梁的连接位置采用快拆式安装结构，连接法兰设置4组M6的标准螺栓安装位，日常维护时可快速拆卸涵道单元进行桨叶更换、电机检修等操作，不需要对主体梁架做拆解。

　　从功能特性层面来看，该载具的动力单元采用分布式动力配置，每组涵道内部独立配置驱动电机与电调模块，两套动力系统互为冗余，当单套动力出现输出异常时，另一套动力可维持短时间的可控迫降，提升低空飞行的安全冗余。承载梁内部预留电池舱的安装空间，电池舱位于重心位置的梁体内部，可容纳标准规格的动力电池组，电池舱设置抽拉式安装结构，支持快速更换电池来延长续航里程。梁体前端预留航电设备的安装位，可集成飞控模块、高度传感器、避障传感器等组件，实现定高悬停、低速自主避障等基础飞行功能，操作端采用与常规电动自行车类似的握把式控制结构，安装在前涵道上方的延伸支架上，驾乘人员不需要经过复杂的飞行驾驶培训，通过握把的油门、转向控件即可完成基本的飞行操作，降低个人飞行载具的使用门槛。

　　设计过程中也充分考虑了地面停放的适配性，承载梁底部设置两个凸起的支撑脚，在地面停放时两个支撑脚与前涵道的底部形成三点支撑结构，不需要额外配备停车支架即可稳定直立放置，支撑脚的底部预留防滑缓冲垫的安装槽，可适配硬质路面、草坪等不同的停放地面。整体结构没有设置多余的外露布线，所有动力线、信号线均通过承载梁的内部空腔走线，既避免了低空飞行时线缆外露带来的气动阻力，也能防止线缆被外物剐蹭出现破损，提升结构的可靠性。不同于传统的地面代步工具，该载具的结构设计完全围绕低空低速飞行的使用场景做优化，没有设置地面行驶的轮组结构，整体重量全部服务于升力负载与结构强度，在概念验证阶段可通过调整旋翼的动力参数匹配不同的载重需求，适配不同体重的驾乘人员使用。
