多层散热结构智能手机防护壳设计

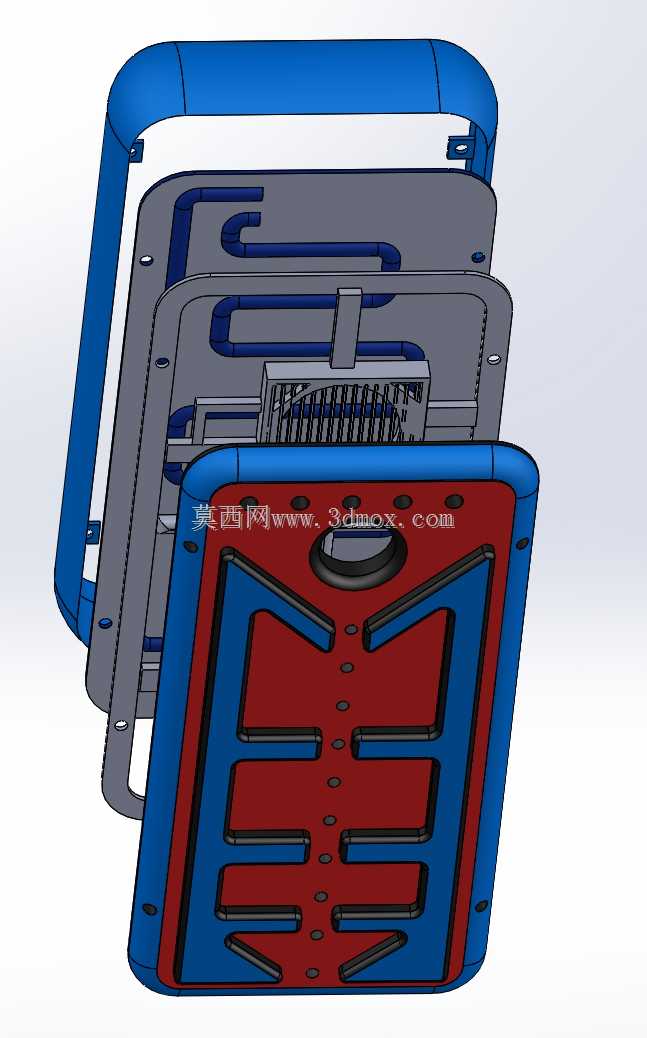

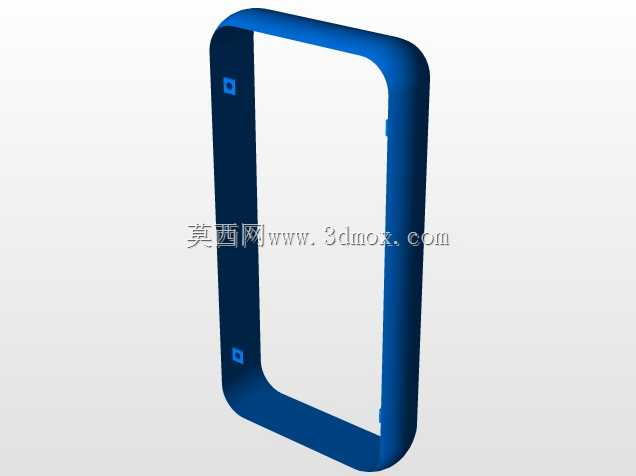

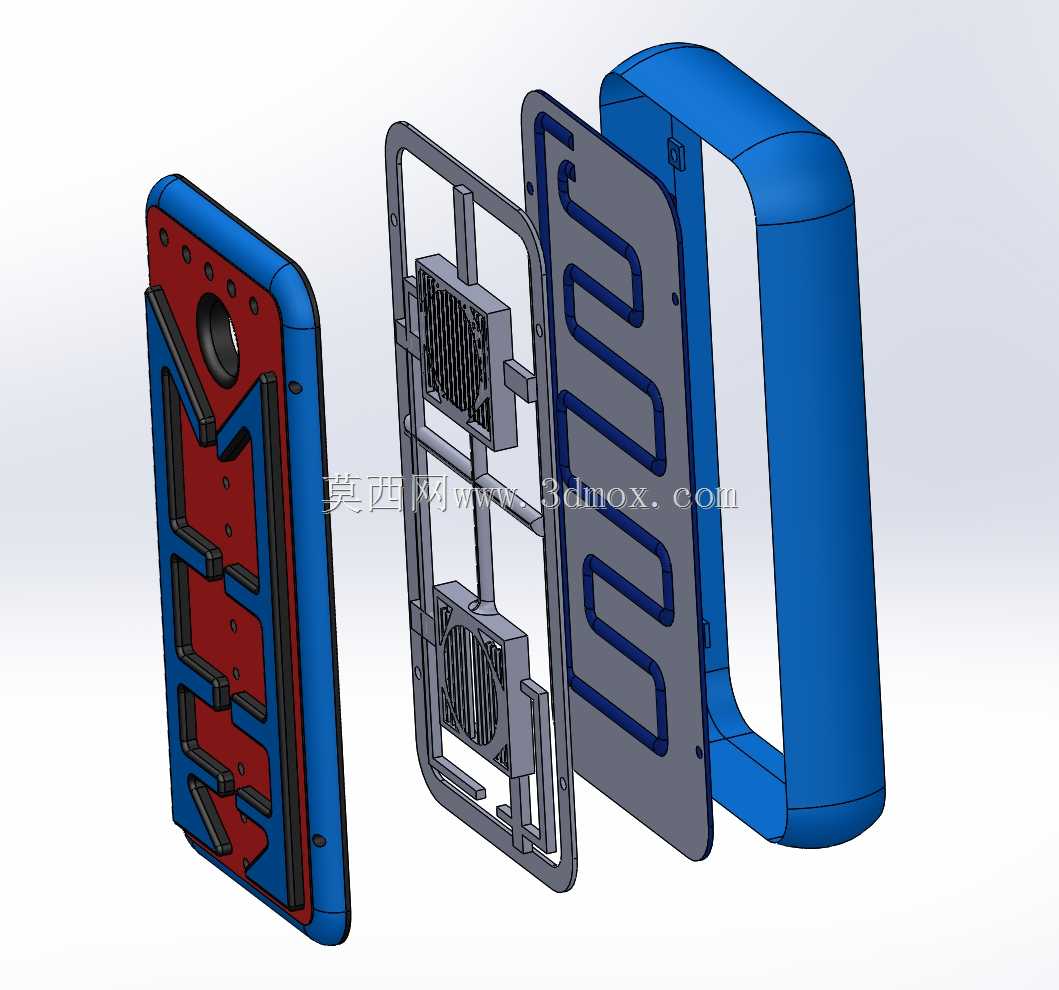

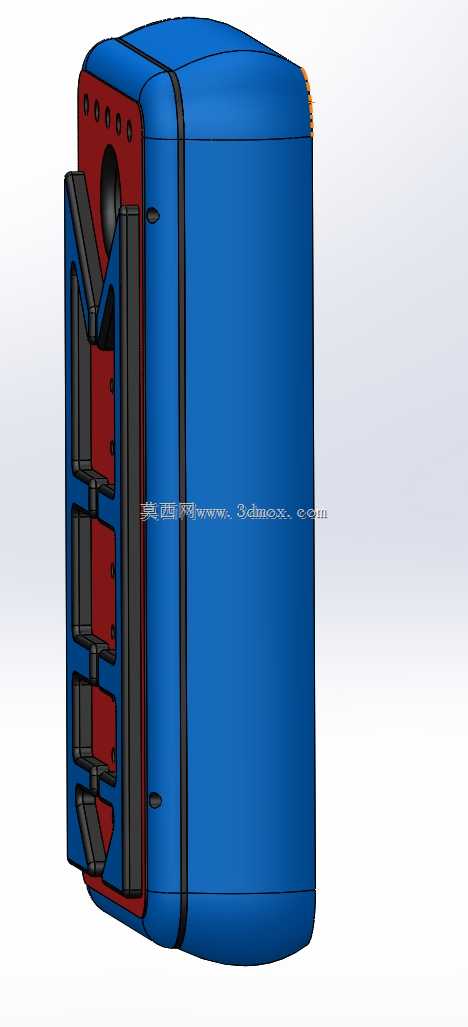

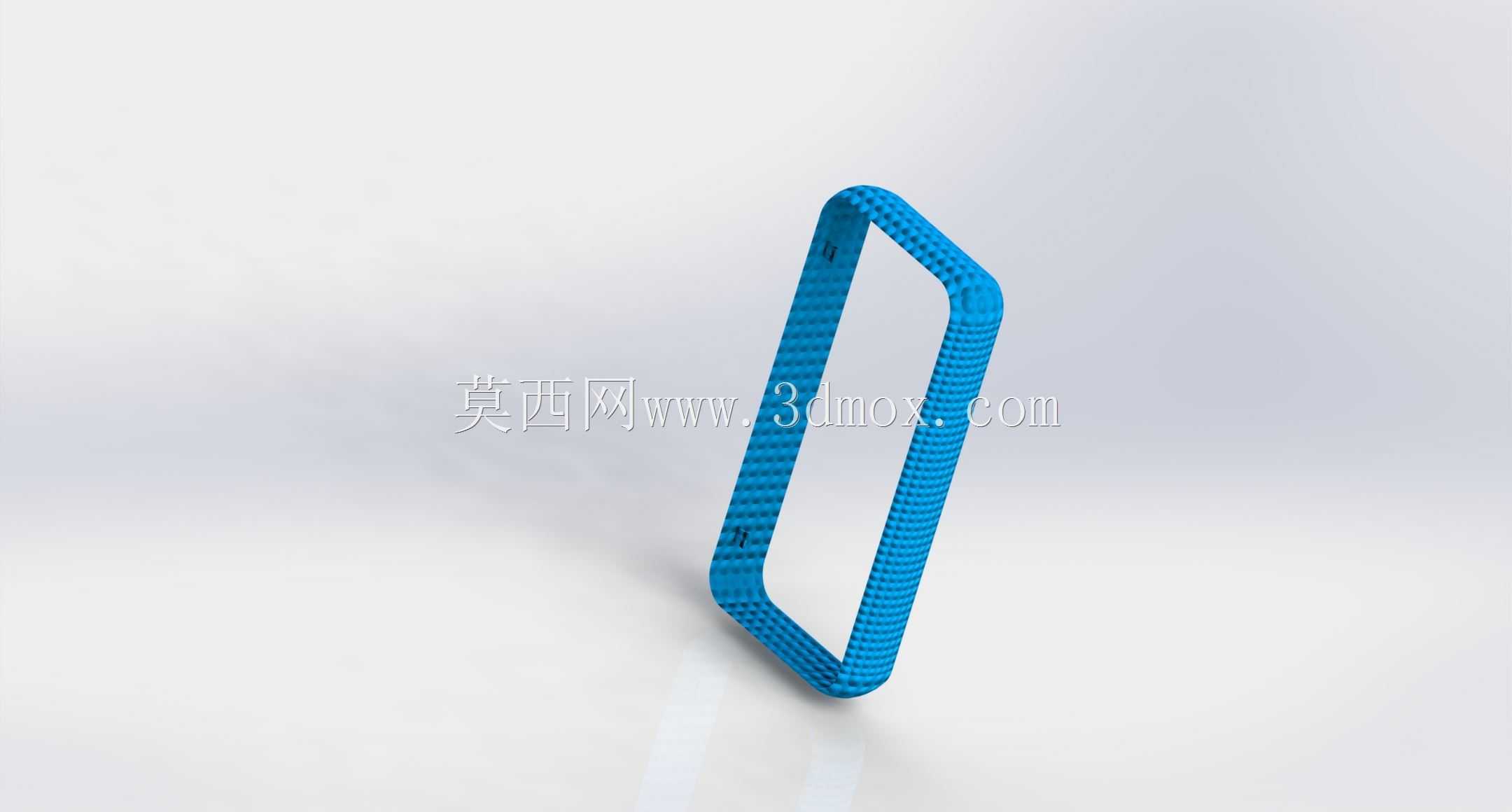

　　日常使用高性能智能手机时，持续高负载运行产生的积热问题，一直是影响设备使用体验与元器件寿命的核心痛点，尤其是在户外高温环境、长时间手游运行、边充电边使用的场景下，机身背部热量无法快速散出，不仅会触发处理器降频导致性能卡顿，还会加速电池老化，甚至带来握持烫手的不良体验。这款多层冷却手机防护壳，正是针对这类实际使用痛点开发的结构方案，从热传导路径、空气流通空间、防护性能三个维度做了平衡设计。从结构布局来看，该防护壳采用四层复合结构设计，外层为全包式硬质边框，采用圆角过渡处理，边缘做了微弧收边，贴合手掌握持曲线，安装时可完全包裹手机侧边与四角，预留了按键、充电接口、摄像头的精准对位开孔，摄像头位置做了凸起防护围边，

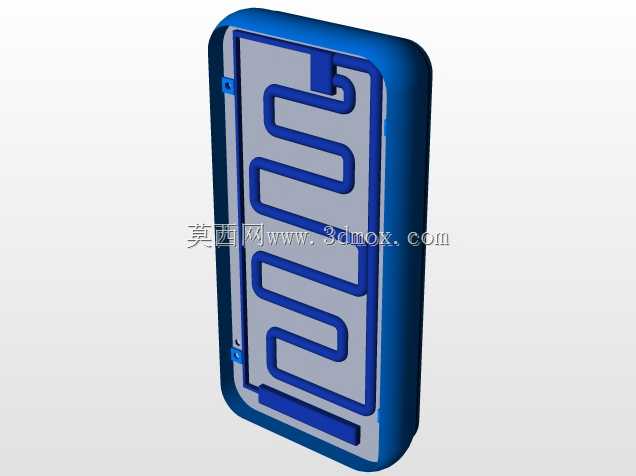

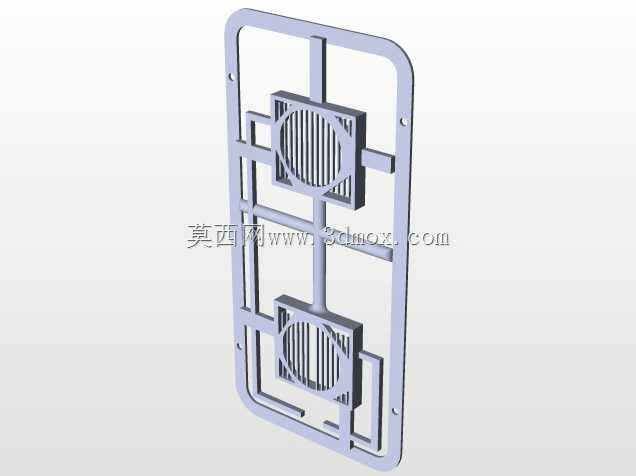

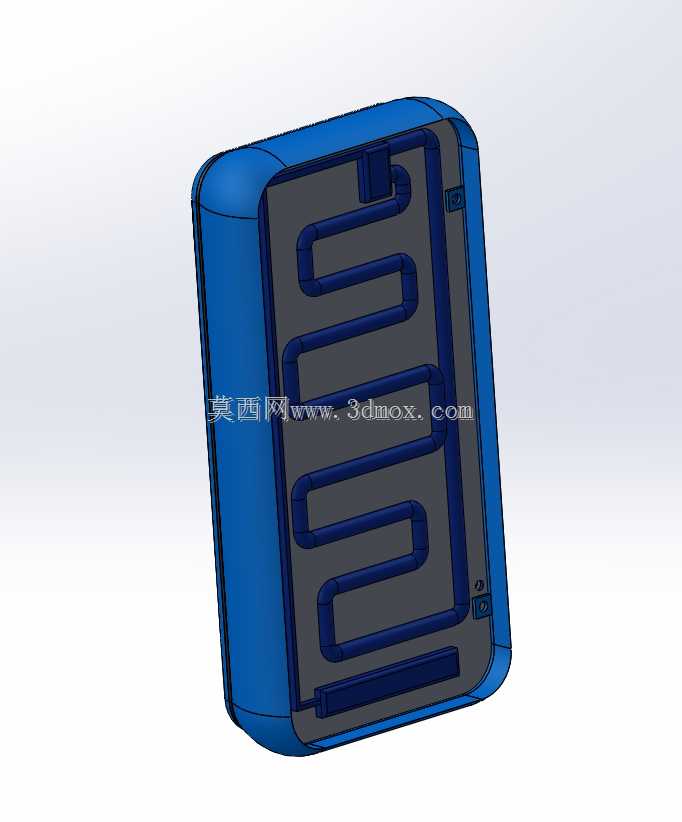

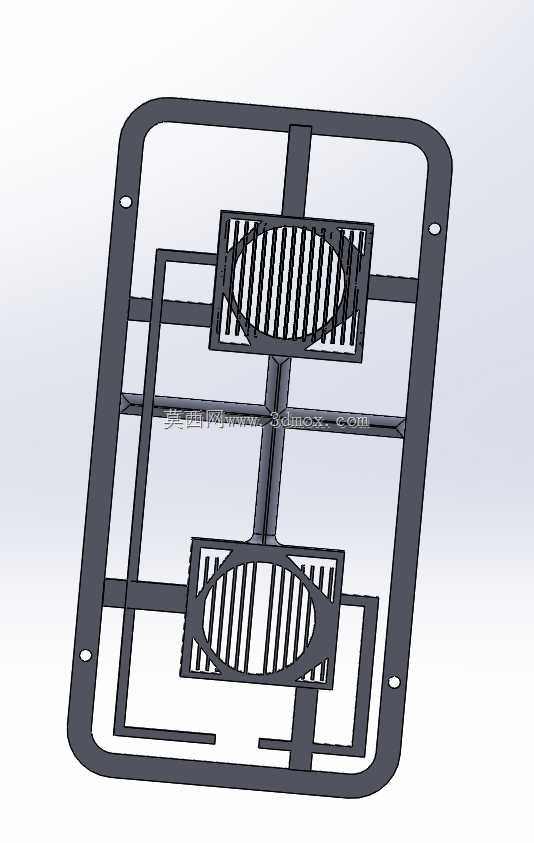

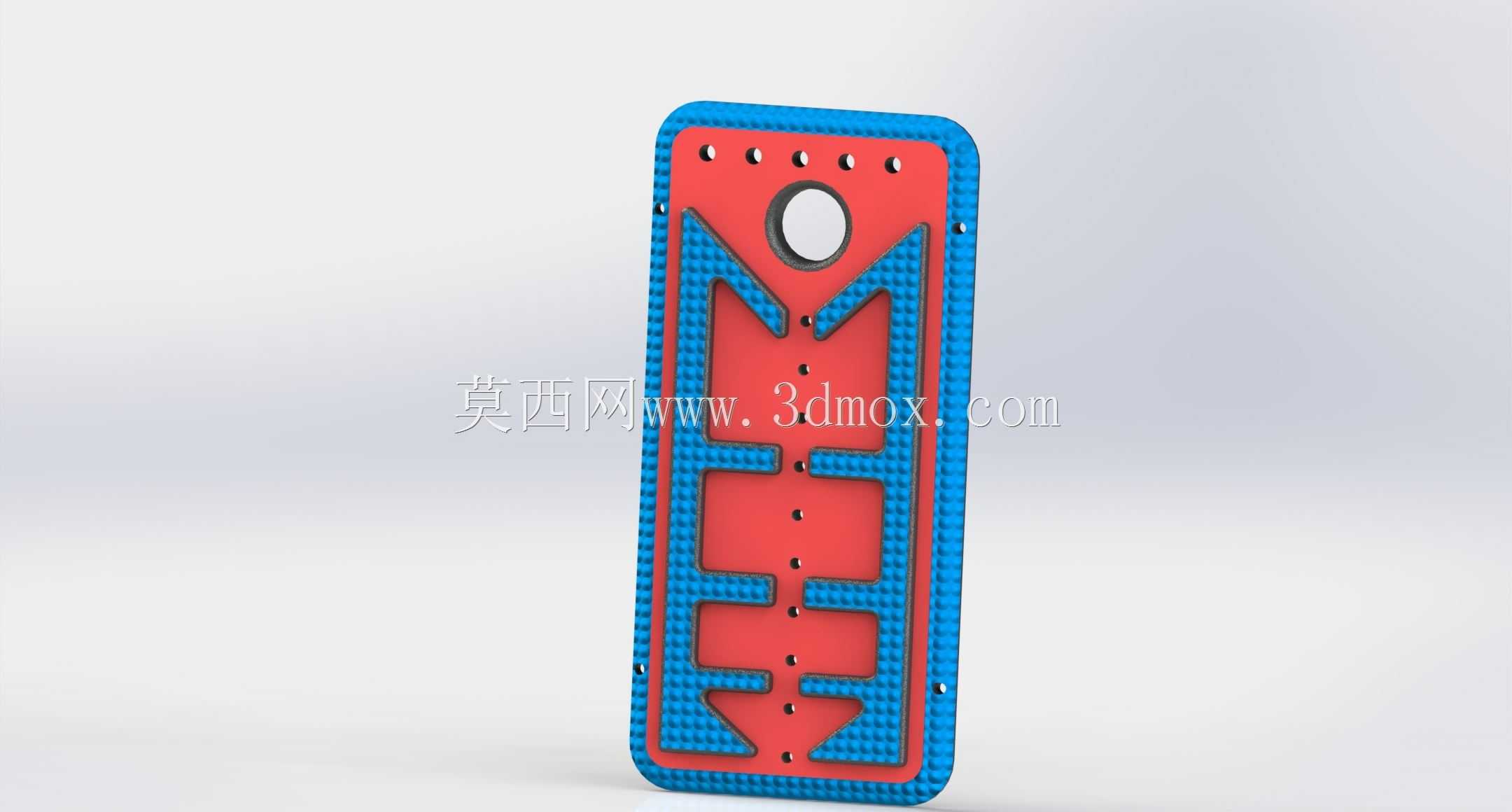

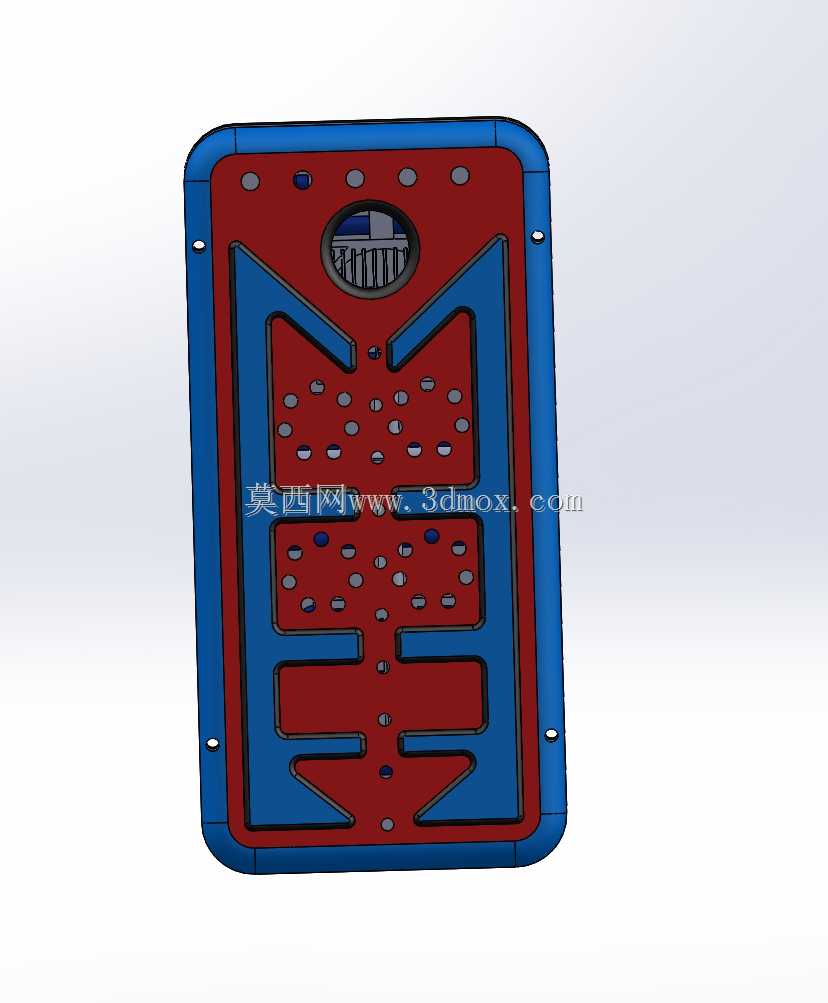

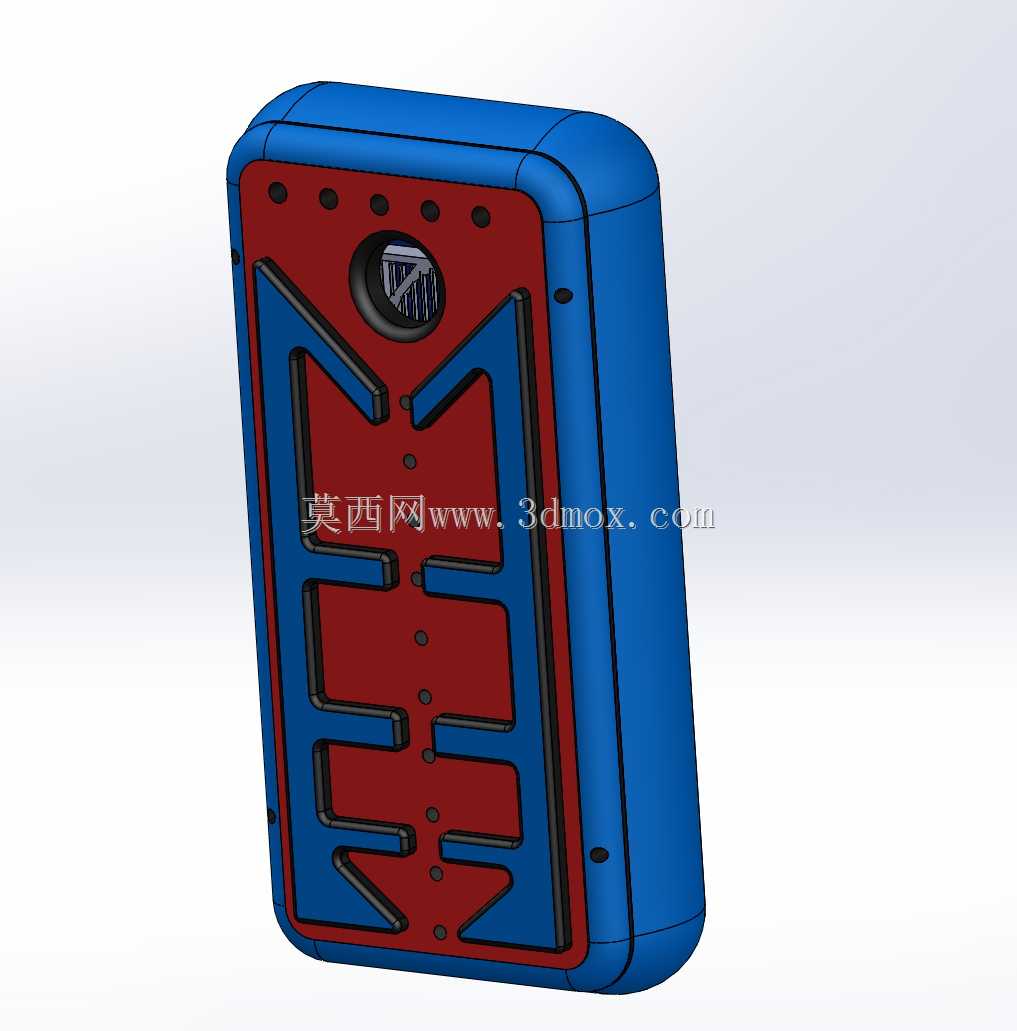

　　避免镜头直接接触平面产生刮擦。内层与手机背部接触的区域，没有采用传统全贴合的平面设计，而是做了分区式的凹凸流道结构，红色区域为导热接触层，直接贴合手机背部的核心发热区域——也就是处理器、电池、主板供电模块对应的位置，蓝色区域为架空的空气流道层，层与层之间预留了均匀的通风间隙，当手机发热时，热量首先通过接触层传导到壳身结构，再通过层间的空气对流将热量带出，相比传统全贴合的密封式手机壳，能大幅减少热量在壳与手机之间的淤积。背部的几何造型并非单纯的装饰设计，凸起的筋条一方面构成了多层结构的支撑骨架，提升壳身整体的抗形变能力，当手机发生意外跌落时，筋条结构可以分散冲击力，避免外力直接传导到手机机身；

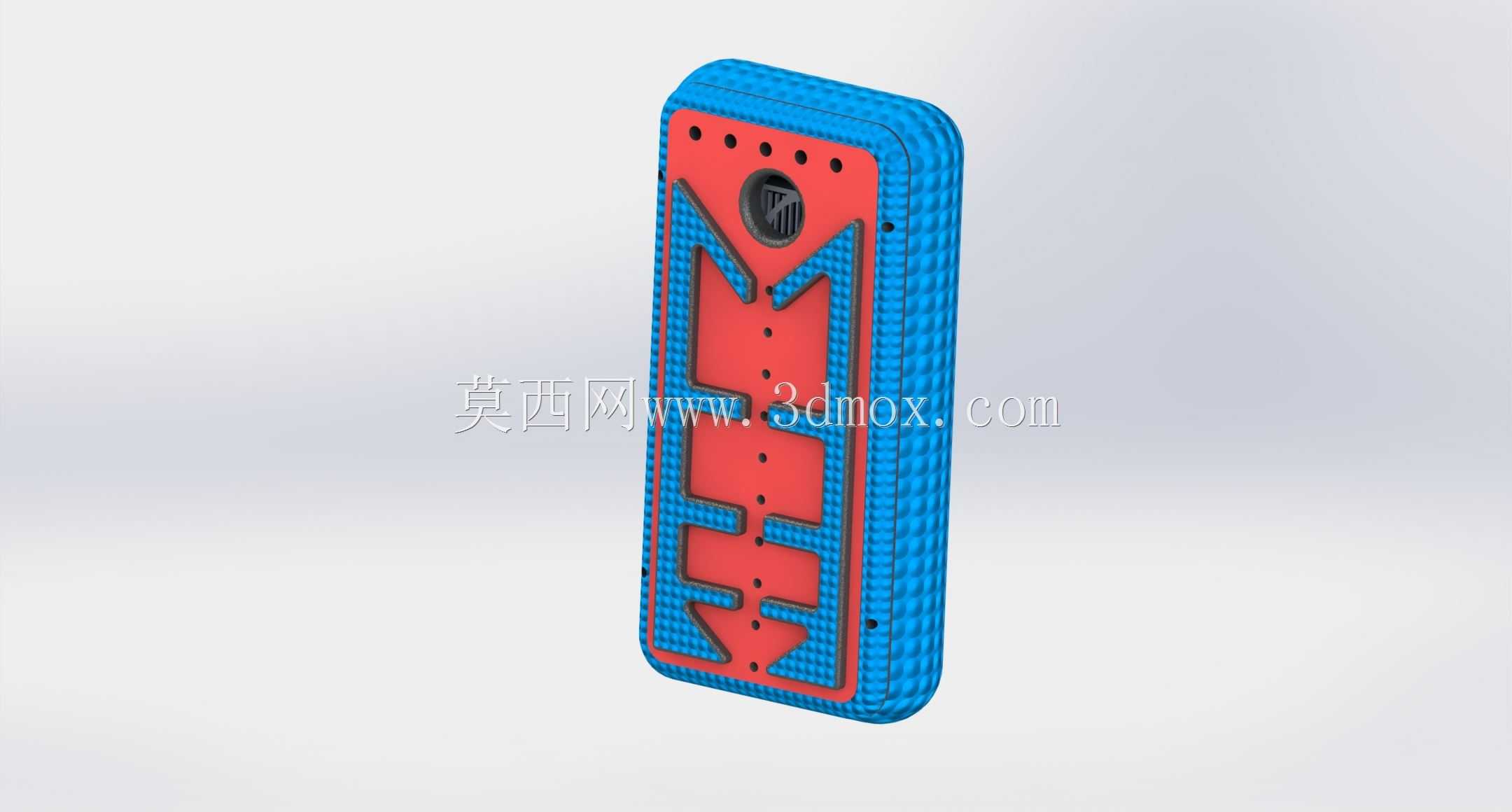

　　另一方面筋条之间的凹槽构成了额外的散热表面积，增大了壳身与外界空气的接触面积，提升被动散热效率。摄像头开孔位置做了下沉式的围边设计，围边高度略高于镜头凸起高度，即使手机背部朝下放置，镜头表面也不会与桌面直接接触，同时开孔边缘做了倒角处理，不会刮擦镜头周边的机身涂层。在安装边界的设计上，壳身的内轮廓尺寸完全匹配对应型号手机的外形公差，侧边卡扣位置做了微弹结构设计，安装时不需要过度用力挤压即可卡合到位，拆卸时也不会刮伤手机边框，侧边按键位置做了一体式的按压凸点，按压反馈清晰，不会出现按键卡滞、按不动的问题。不同于市面上常见的全密封软胶壳，这款结构在防护与散热之间找到了平衡点，既保留了手机壳应有的防刮、防摔防护能力，

　　又通过多层架空的结构设计解决了传统手机壳闷汗、积热的问题，适合长时间高负载使用手机的用户场景，结构设计上没有采用复杂的活动部件，整体为一体化成型结构，生产开模难度低，量产可行性高，结构建模时充分考虑了拔模角度与壁厚均匀性，避免注塑生产时出现缩水、翘边等工艺问题。
