多拐式内燃机动力输出曲轴结构

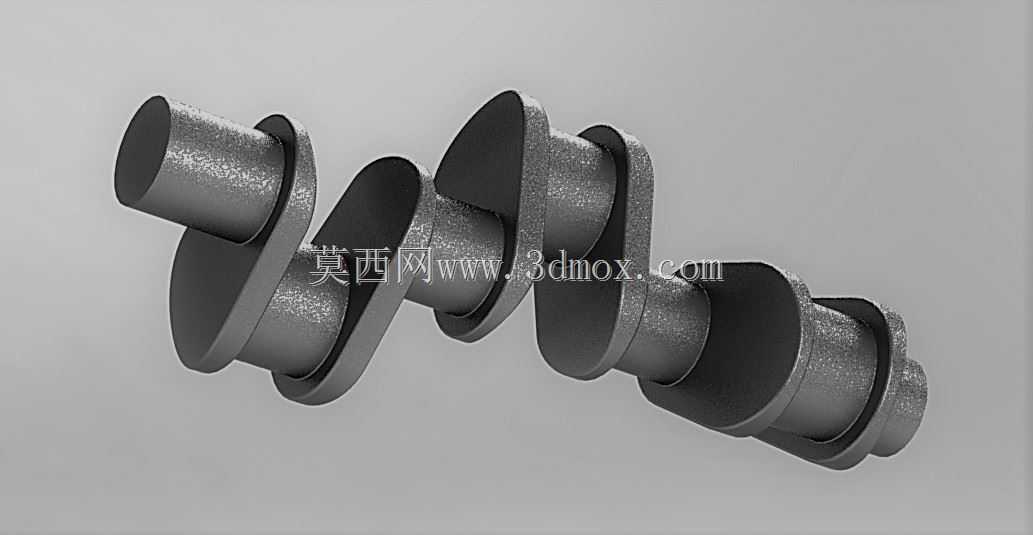

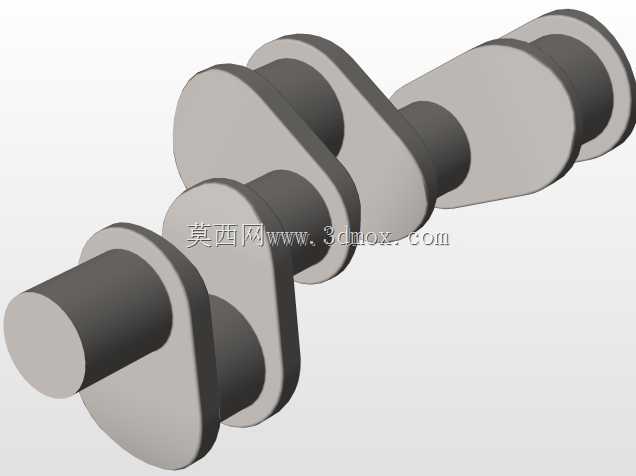

这款曲轴的结构设计围绕往复式动力机械的动力转换需求展开，核心作用是将活塞连杆组传递的往复直线作用力转化为旋转扭矩，向外输出动力同时驱动内燃机自身的配气机构、冷却润滑系统等附属部件运转。从实际应用场景来看，这类多拐曲轴普遍适配中小排量的四缸往复式内燃机，既可以用在民用乘用车的动力单元中，也能匹配小型工程机械、农用动力设备的内燃机组，部分同结构的强化版本也会应用在固定式发电机组的动力端，承担持续稳定的扭矩输出任务。设计过程中首先要平衡的是各曲柄销的相位角排布，图中可见的四个曲拐按照180度对称相位布局，能够让四个气缸的做功行程均匀错开，保证动力输出的平顺性，避免运转过程中出现过大的扭矩波动，减少整机的振动幅度。主轴颈与曲柄销之间的过渡圆角做了平滑的圆弧处理，这部分结构是应力集中的高发区域，设计时特意加大了圆角的过渡半径，能够有效分散曲轴运转时承受的交变弯曲应力与扭转剪切应力，降低长期高负荷运转下出现疲劳断裂的风险。曲臂部分的截面采用了椭圆形的优化构型，在保证整体结构强度满足最大爆发压力承载要求的前提下，尽可能去除了非承载区域的冗余材料，既降低了曲轴自身的旋转惯量，让动力响应速度更快，也平衡了各回转部分的质量分布，减少动平衡校正的加工余量。安装边界方面，两端的主轴颈直径按照通用内燃机的主轴承座尺寸匹配设计，输出端的轴颈预留了飞轮连接的定位止口与键槽结构，输入端可以直接安装正时齿轮与减振皮带轮，不需要额外做结构改装就能适配同系列的内燃机机体。曲柄销的表面设计了足够宽度的连杆轴承安装位，油道孔从主轴颈内部贯通到对应曲柄销的表面，能够在压力润滑系统工作时将机油直接输送到连杆轴承的摩擦面，保证高转速运转下的润滑可靠性，避免出现干磨烧瓦的故障。整体结构没有多余的异形设计，所有加工面都符合常规机加工的工艺要求，不需要特殊的定制刀具就能完成铣削、磨削的全流程加工，量产阶段的工艺可行性较强。
