连杆顶升式块状物料间歇输送装置

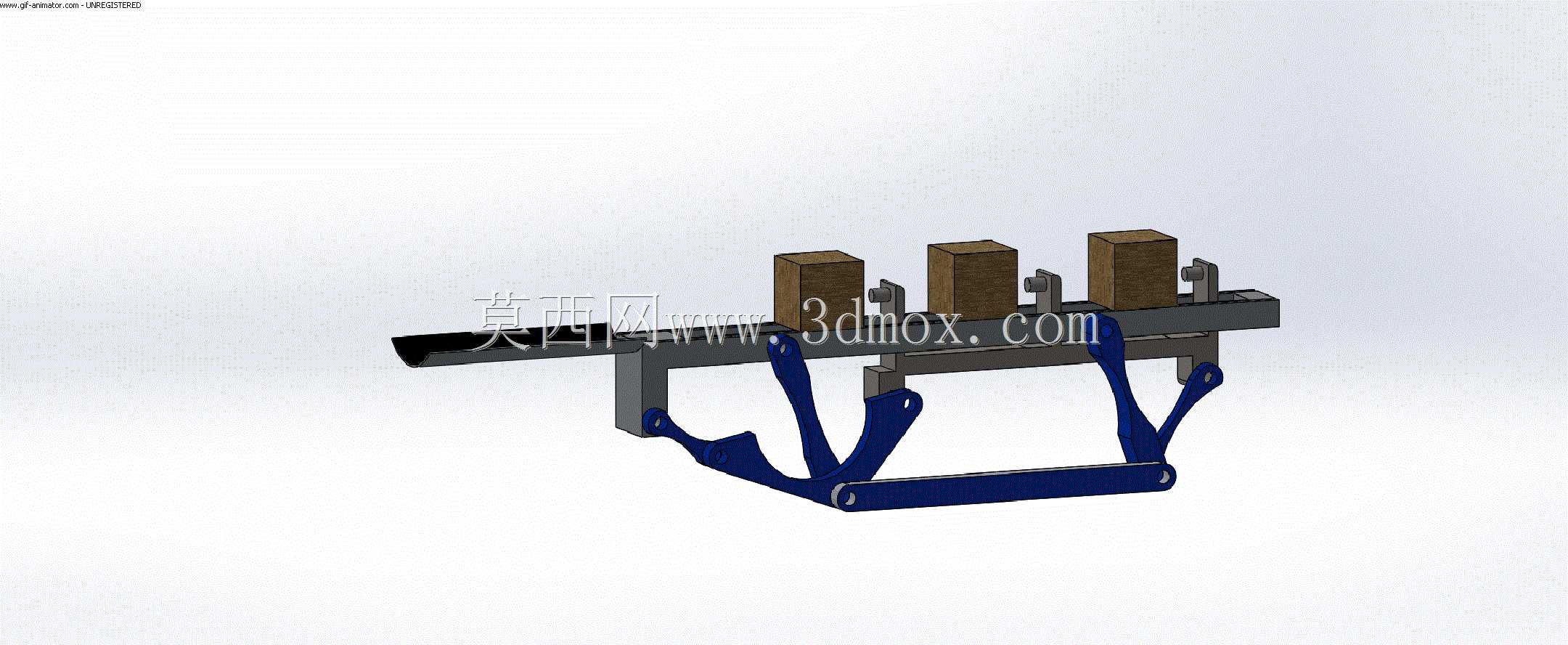

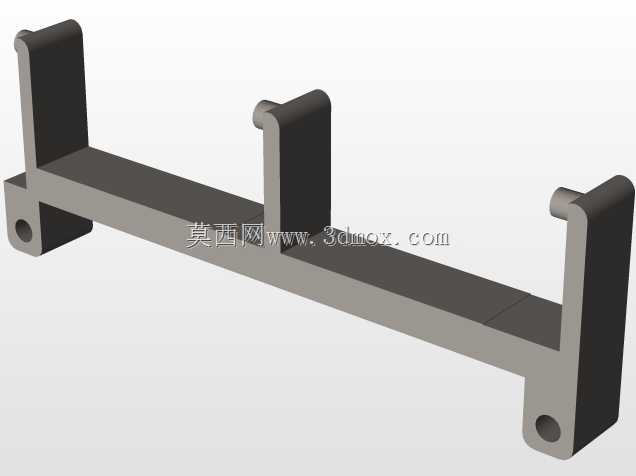

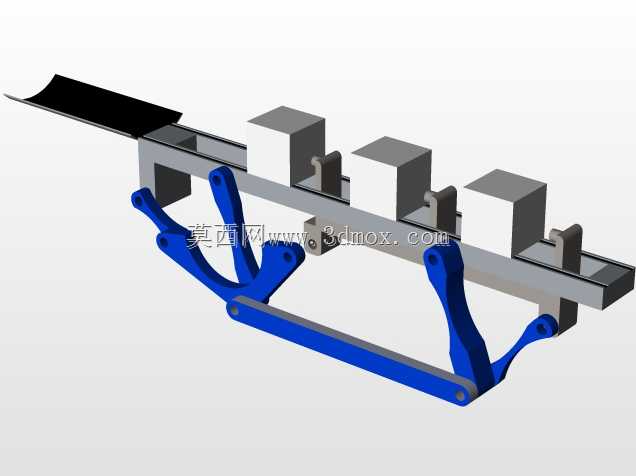

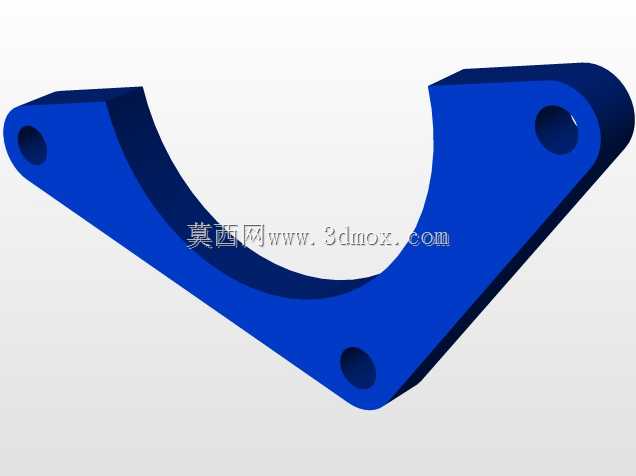

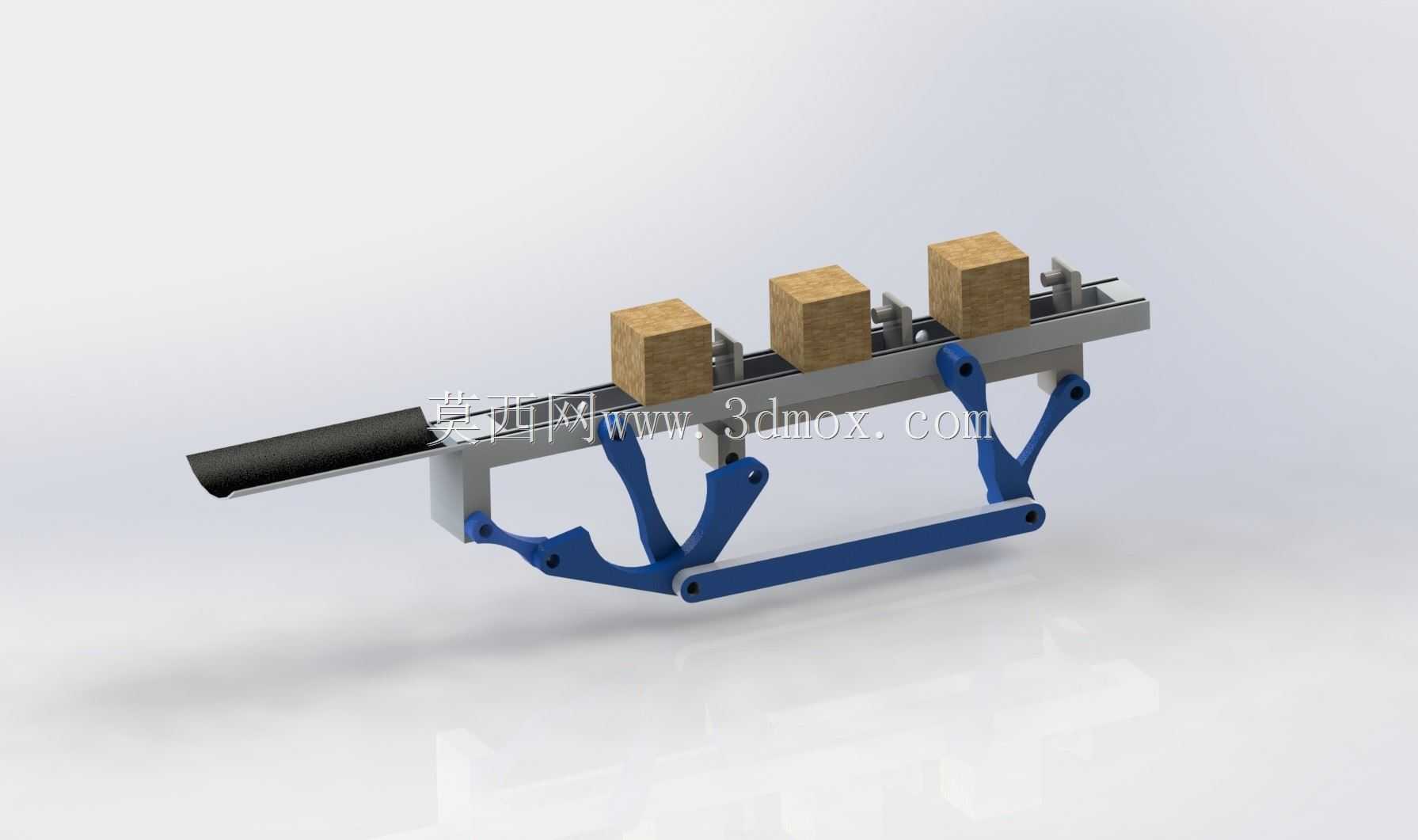

这款输送装置主要面向轻工包装、小型零件加工产线的块状物料定距间歇输送需求，常见于电子元器件塑封块、小型食品包装盒、机加工小方块零件的工位转序环节，可直接对接上游理料机构与下游加工、包装工位，替代传统皮带输送在定距送料场景下的定位精度不足问题。整套机构采用底部对称布置的双摇杆连杆作为驱动执行件，通过单轴输入即可带动上部承载梁做周期性的抬升-前移-下降-复位矩形轨迹运动，每一个运动循环可将放置在梁体定位槽内的块状物料向前推送一个固定步距，步距精度可控制在±0.2mm范围内，无需额外加装阻挡定位机构即可满足工位加工的位置要求。设计阶段优先考虑了安装空间的适配性，整套装置的横向安装宽度可根据输送物料的尺寸调整，纵向总长度适配常规3-5个工位的转序距离，底部安装脚位预留了长圆孔调节余量，可直接固定在铝型材机架或者方管焊接架上，输入轴端可直接对接减速电机输出轴，也可通过同步轮、链轮接入产线现有动力系统，无需额外增设复杂的传动链路。上部承载梁的定位挡块采用快拆式结构，可根据输送物料的外形尺寸更换对应规格的挡块，无需改动主体连杆结构即可适配不同边长的块状物料，连杆铰接点全部采用自润滑衬套配合销轴连接，日常维护仅需定期检查衬套磨损量即可，无需频繁加注润滑脂，适配多粉尘、少量油污的车间生产环境。机构运行过程中，抬升阶段会将物料完全抬离下方固定支撑面，避免推送过程中物料与支撑面产生滑动摩擦，既减少了物料表面的划伤风险，也降低了推送阻力，复位阶段承载梁会下降至低于物料底面的位置，空载返回初始位置不会带动物料回退，整套机构的运动轨迹经过反复优化，抬升与下降阶段的速度曲线平缓，不会出现物料倾倒、移位的问题，输送速度可通过调整输入轴转速灵活匹配产线节拍，最高可实现每分钟120次的间歇送料动作，完全满足中小批量自动化产线的输送效率要求。
