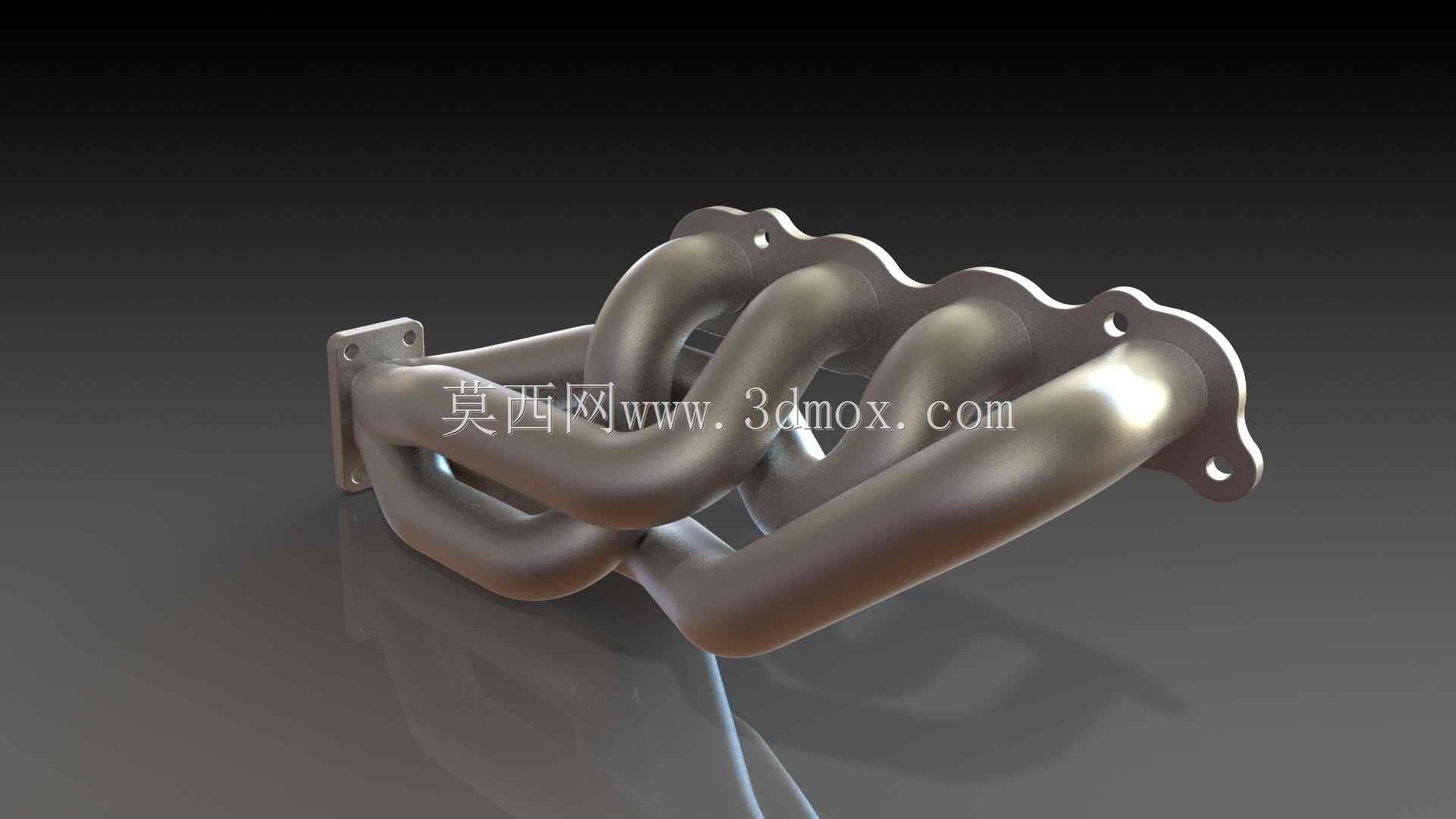

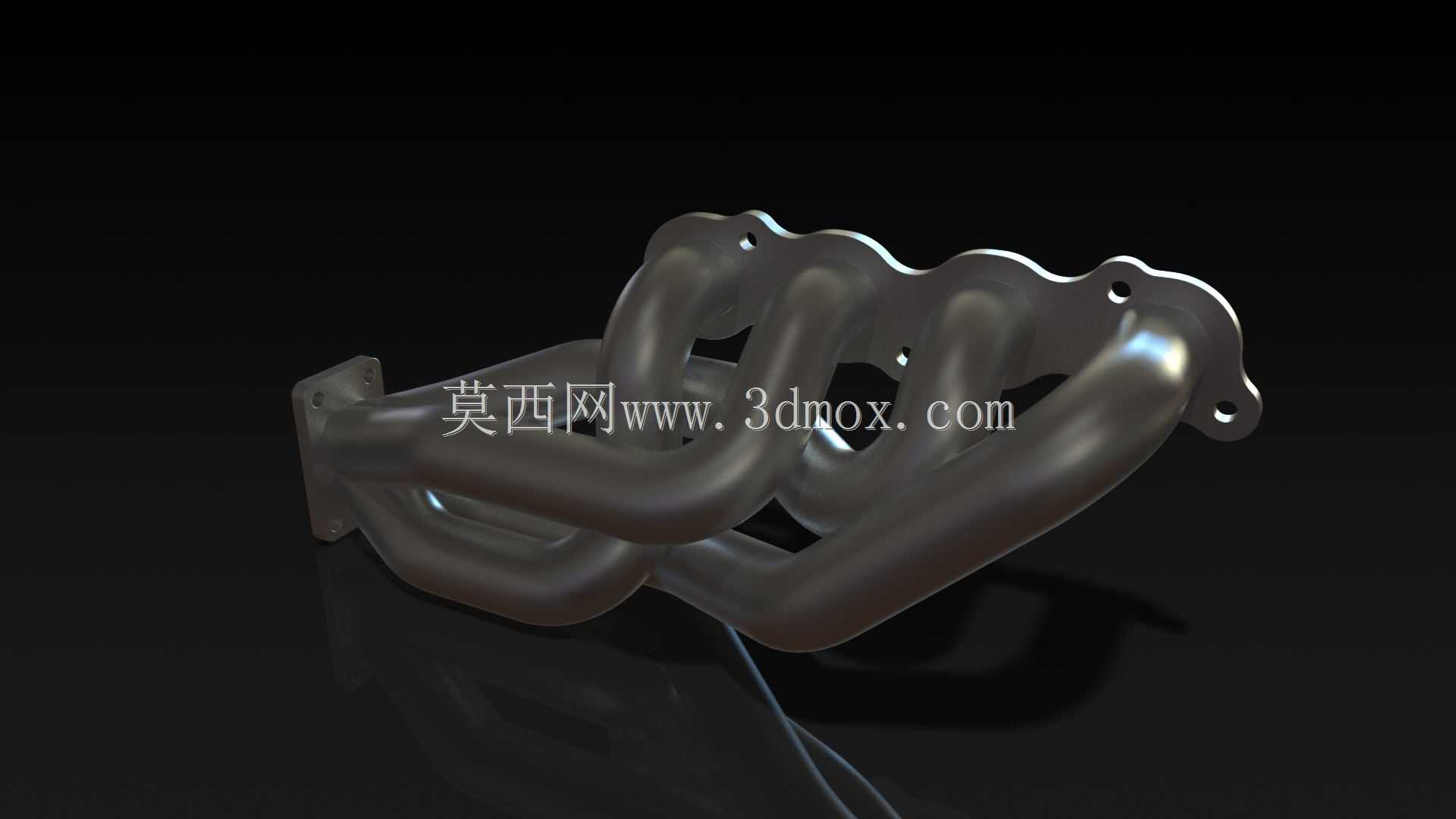

K20A发动机T3v2款涡轮排气歧管结构设计

这款涡轮排气歧管主要适配搭载K20A系列发动机的性能改装车辆，广泛应用于民用性能车升级、赛道竞技车辆动力改装场景，是涡轮增压动力升级方案中的核心连接部件，承担着将发动机各缸燃烧后的废气有序汇集、平稳输送至涡轮增压器进气端的核心作用，直接影响涡轮起压响应速度、各缸排气效率与发动机整体动力输出表现。

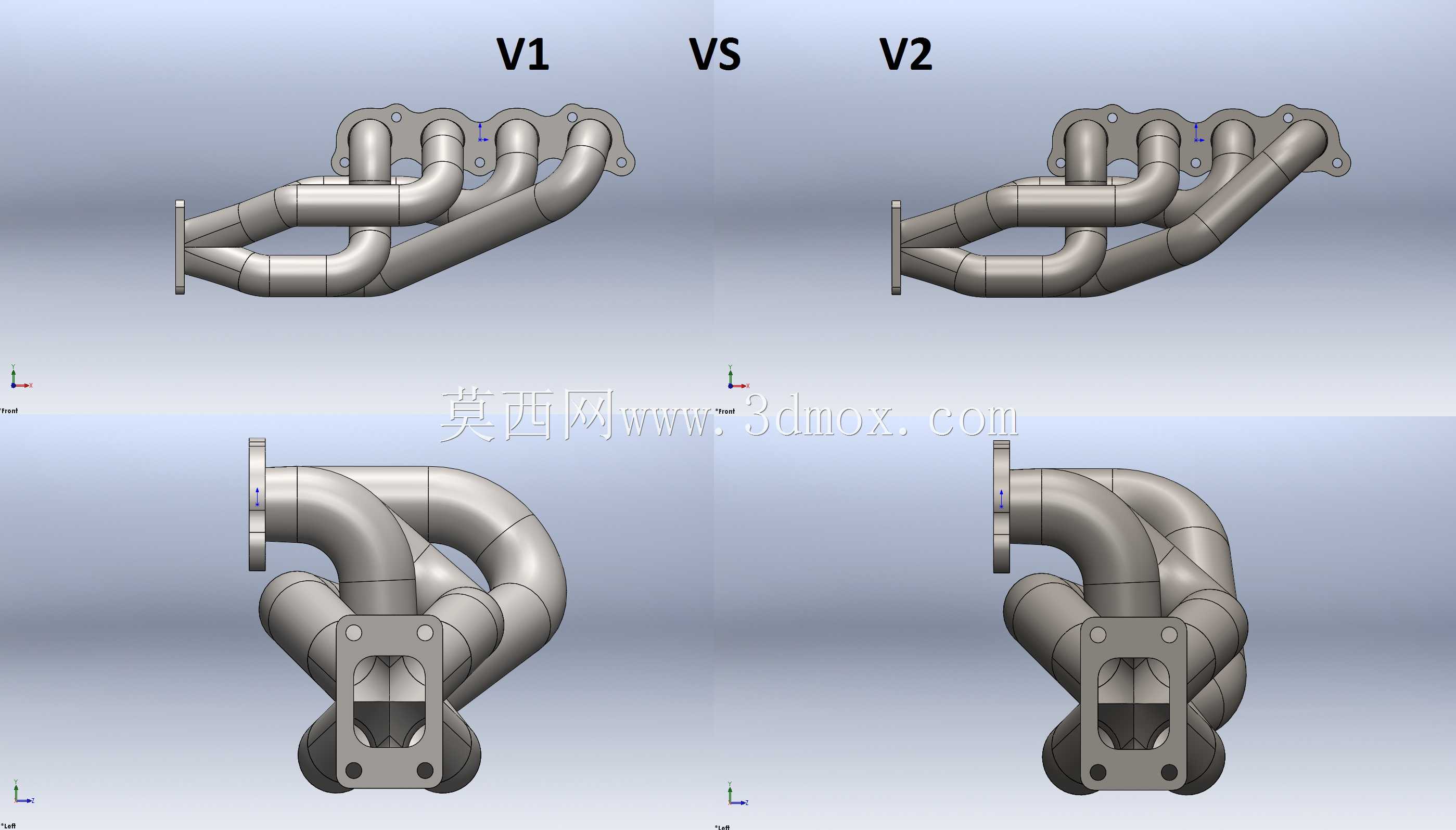

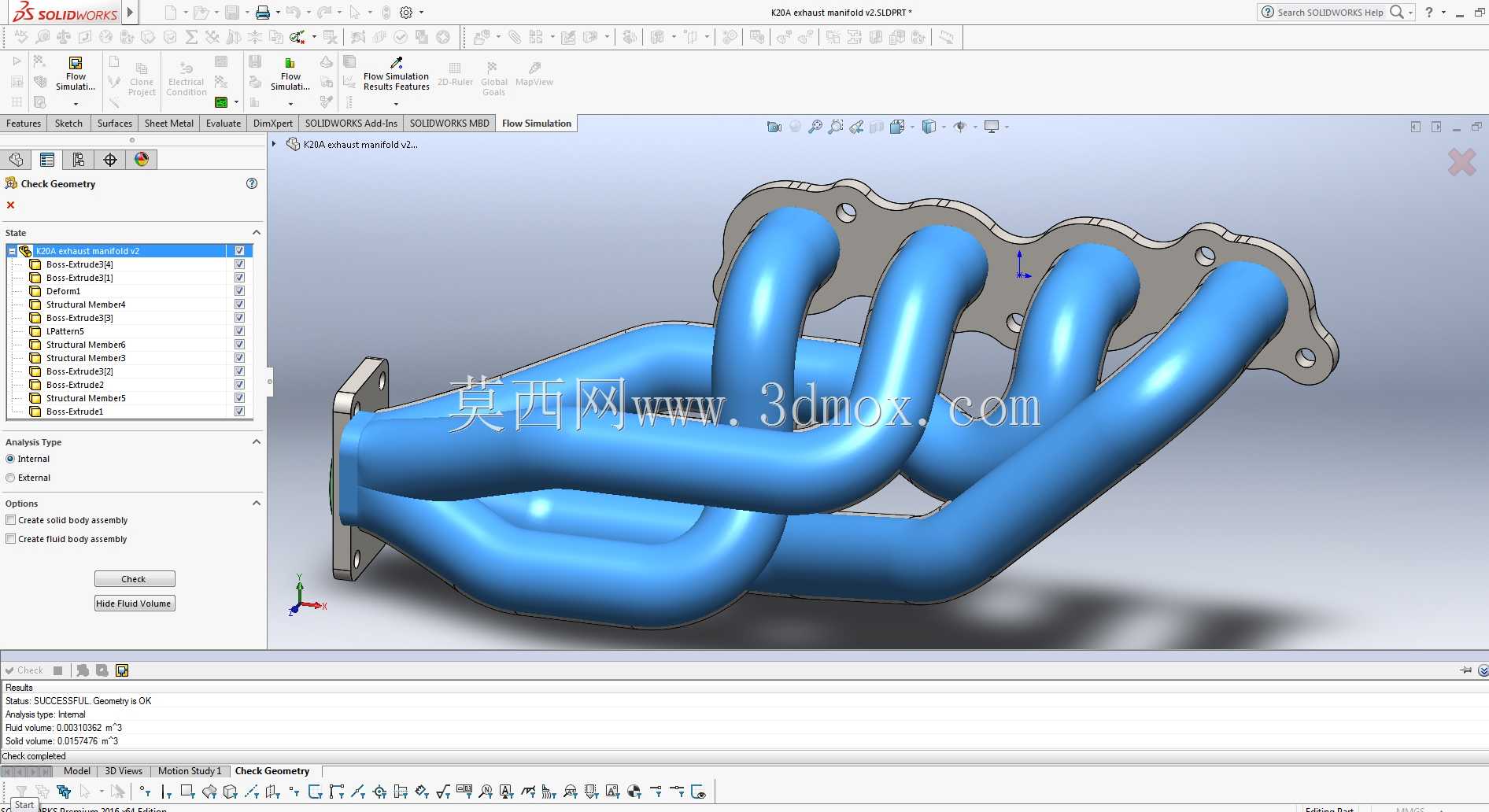

从功能特性来看，该款v2版本结构针对前代密封不足的问题做了针对性优化，法兰连接面采用全密封贴合设计，能够在高排气背压、高工作温度的工况下杜绝废气泄漏问题，避免因漏气导致的涡轮迟滞、排气效率下降问题。产品设计了两种适配配置，分别对应常规涡轮套件安装场景与流量测试调校场景，其中流量测试版本的排气口采用椭圆形过渡结构，能够实现椭圆接口到圆形管路的平滑转接，最大程度降低排气路径上的气流紊流，减少排气阻力，提升废气驱动涡轮的能量利用率。

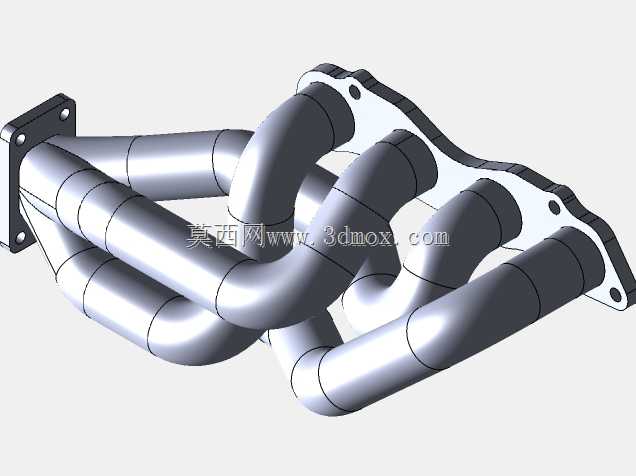

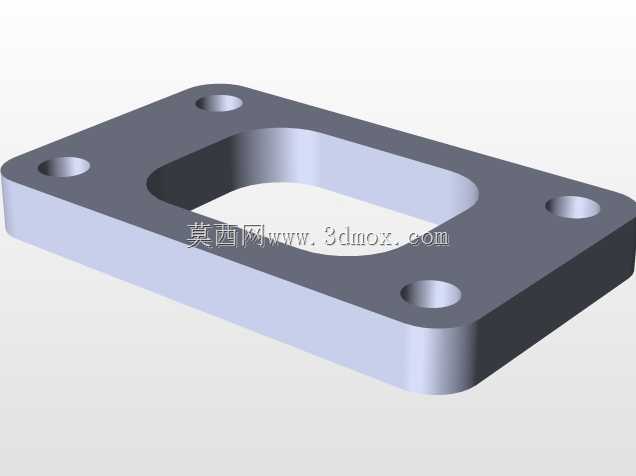

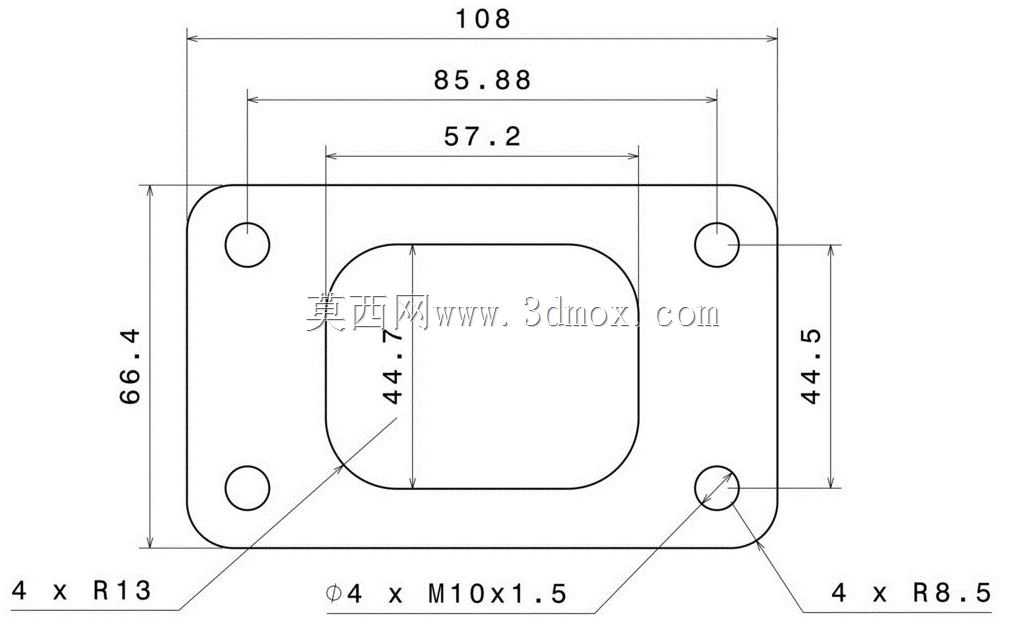

设计思路上，这款歧管采用等长管路排布逻辑，四个气缸的排气支管长度经过精准匹配，能够让各缸排出的废气脉冲互不干扰，形成有序的排气脉冲波，既可以提升涡轮的驱动效率，也能优化发动机高转速区间的排气顺畅度。歧管的法兰结构与T3规格涡轮壳体采用一体化匹配设计，无需额外转接法兰即可完成对接，减少了安装层级与潜在的泄漏点。管路部分采用焊接管件的成型逻辑，支管弯曲弧度经过反复校核，既保证了气流路径的顺滑，也避让了发动机舱内的周边部件，避免装车后与防火墙、悬挂塔顶、冷却管路等部件产生干涉。

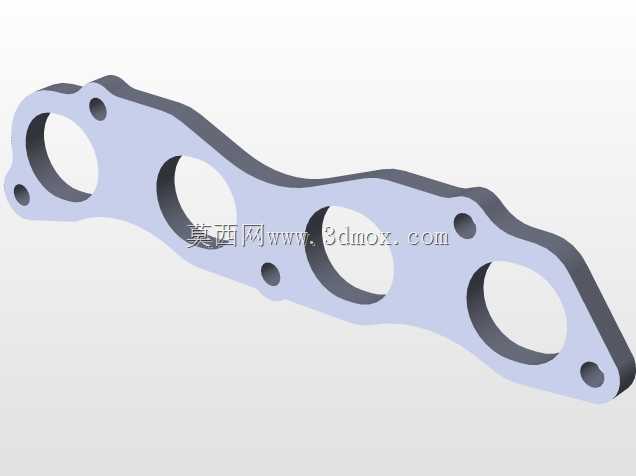

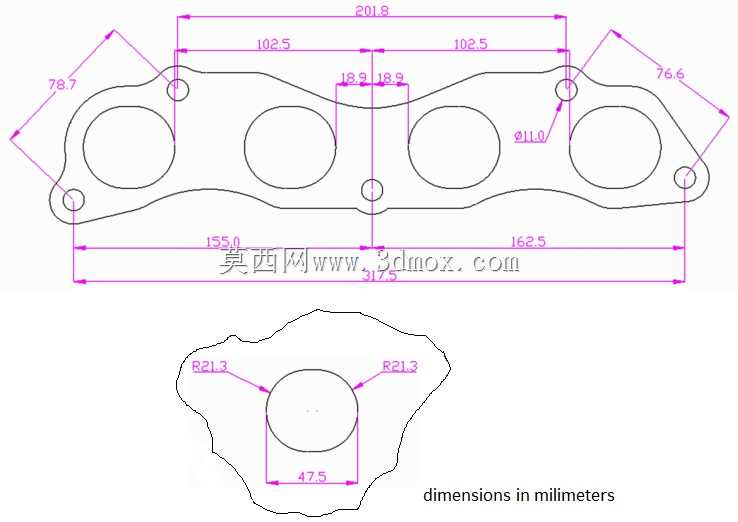

安装边界方面，这款歧管的缸盖连接法兰螺栓孔位经过精准修正，完全匹配K20A发动机缸盖的原厂安装孔位，无需对缸盖进行额外打孔、打磨加工即可直接对位安装，安装时只需匹配对应规格的排气密封垫与耐高温螺栓即可完成固定。歧管整体轮廓紧凑，管路走向避开了发动机原厂的机脚位置、机油滤芯安装位与冷却系统管路，装车后不会影响发动机周边配件的正常维护与拆卸，排气尾端的接口尺寸适配常规T3规格涡轮的进气法兰，能够兼容市面上多数对应K20A机型的T3涡轮升级套件，无需额外定制转接件即可完成整套涡轮系统的装配。
