调心性能球面滚子轴承结构设计

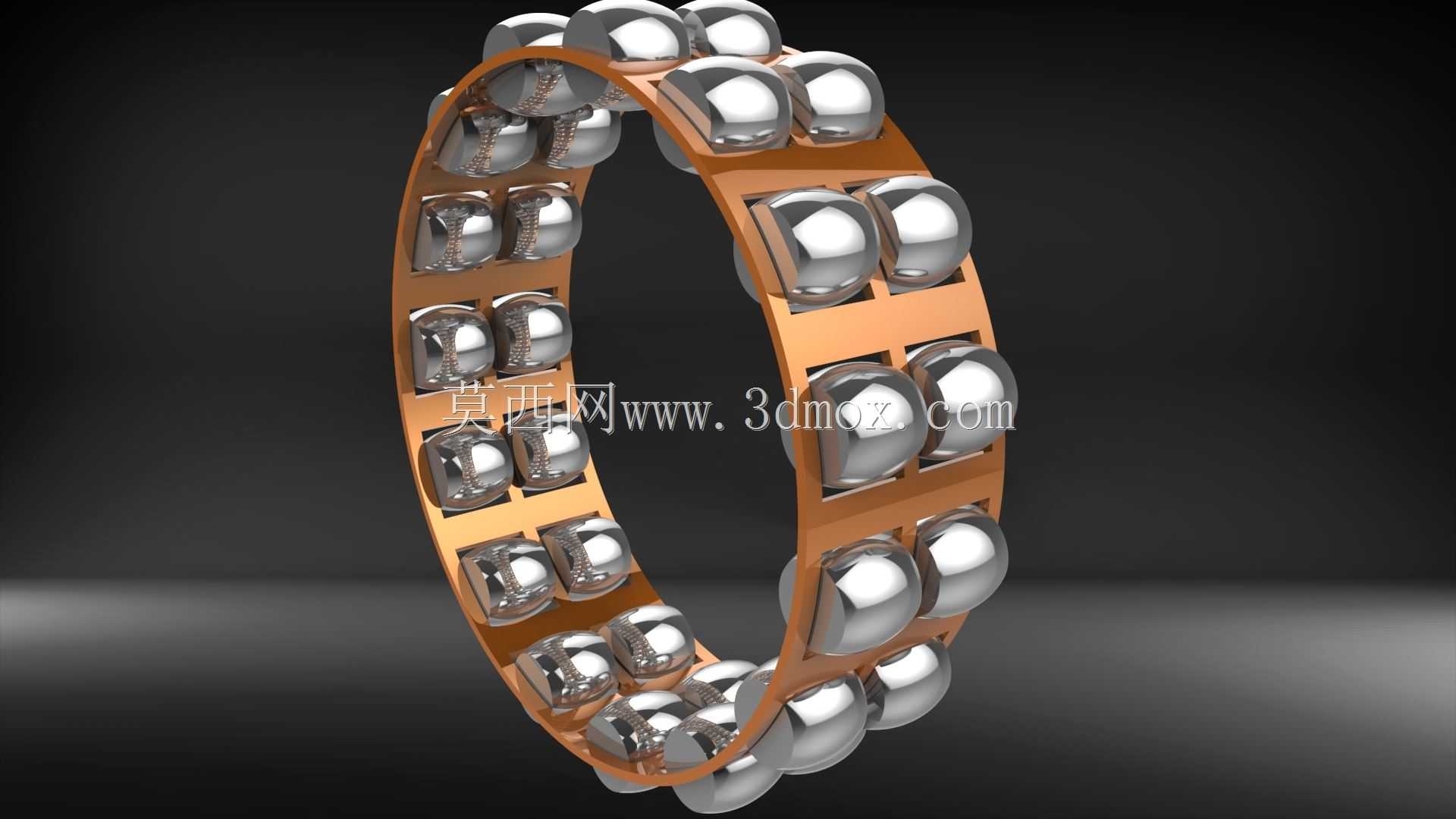

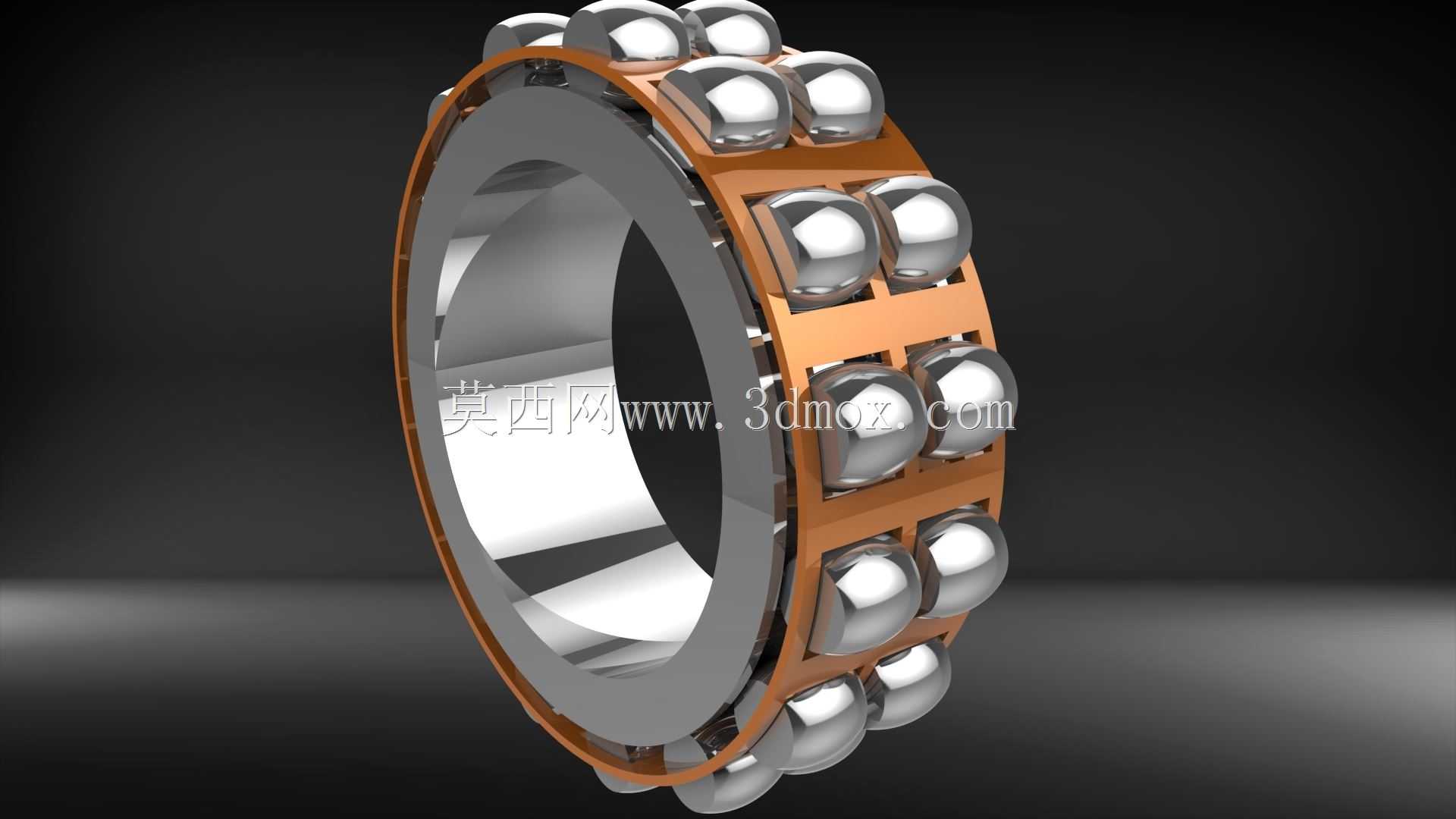

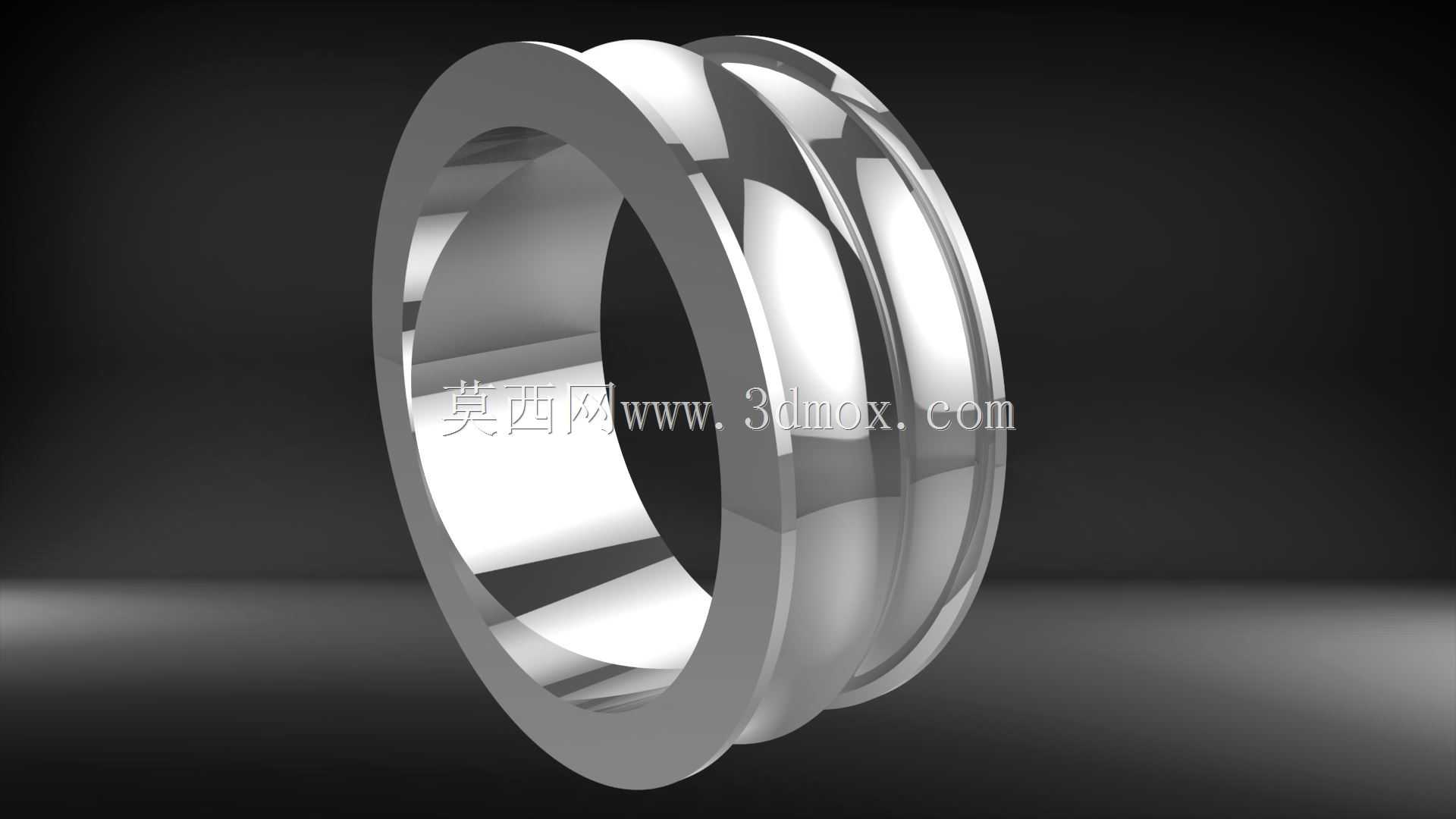

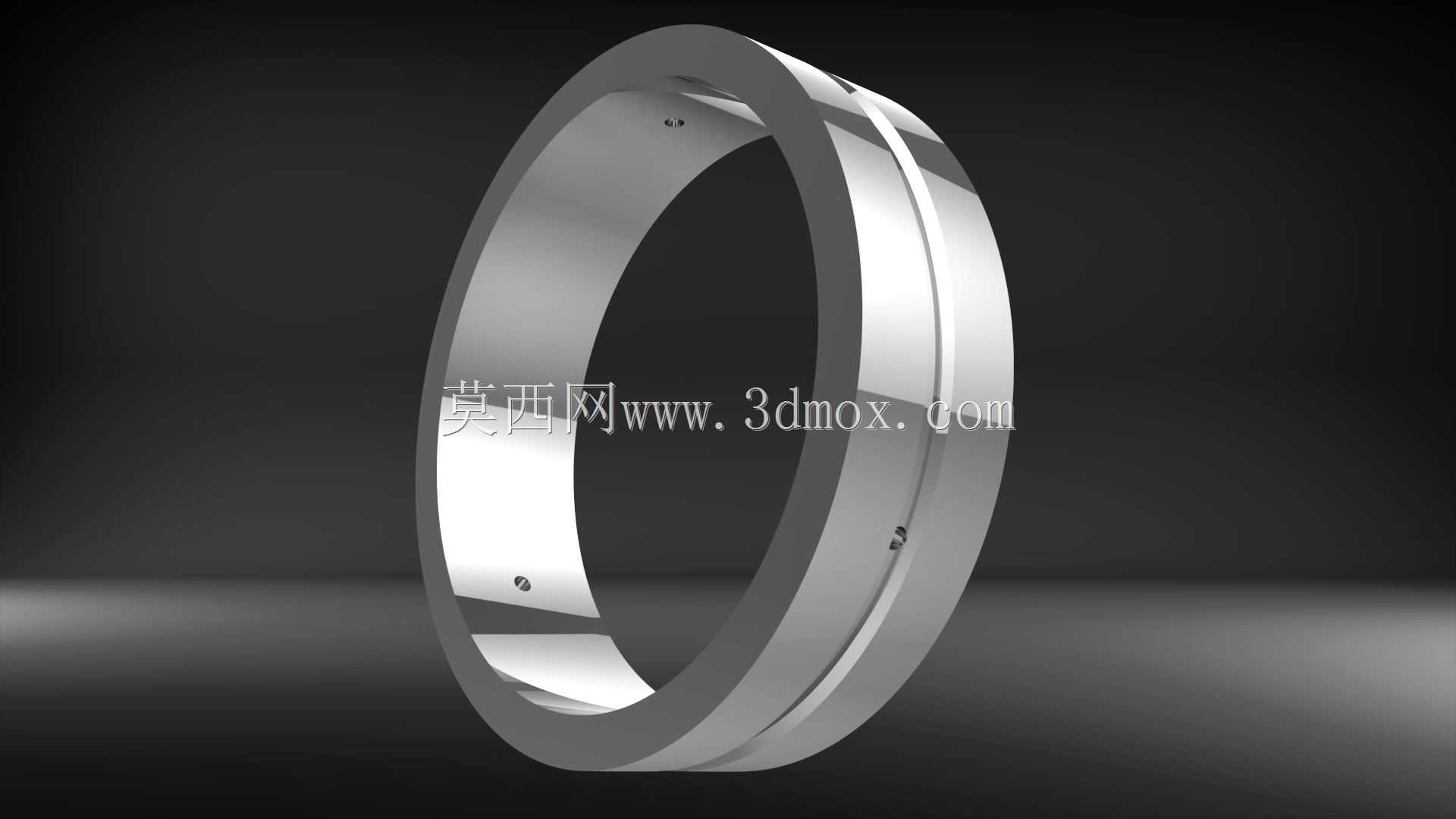

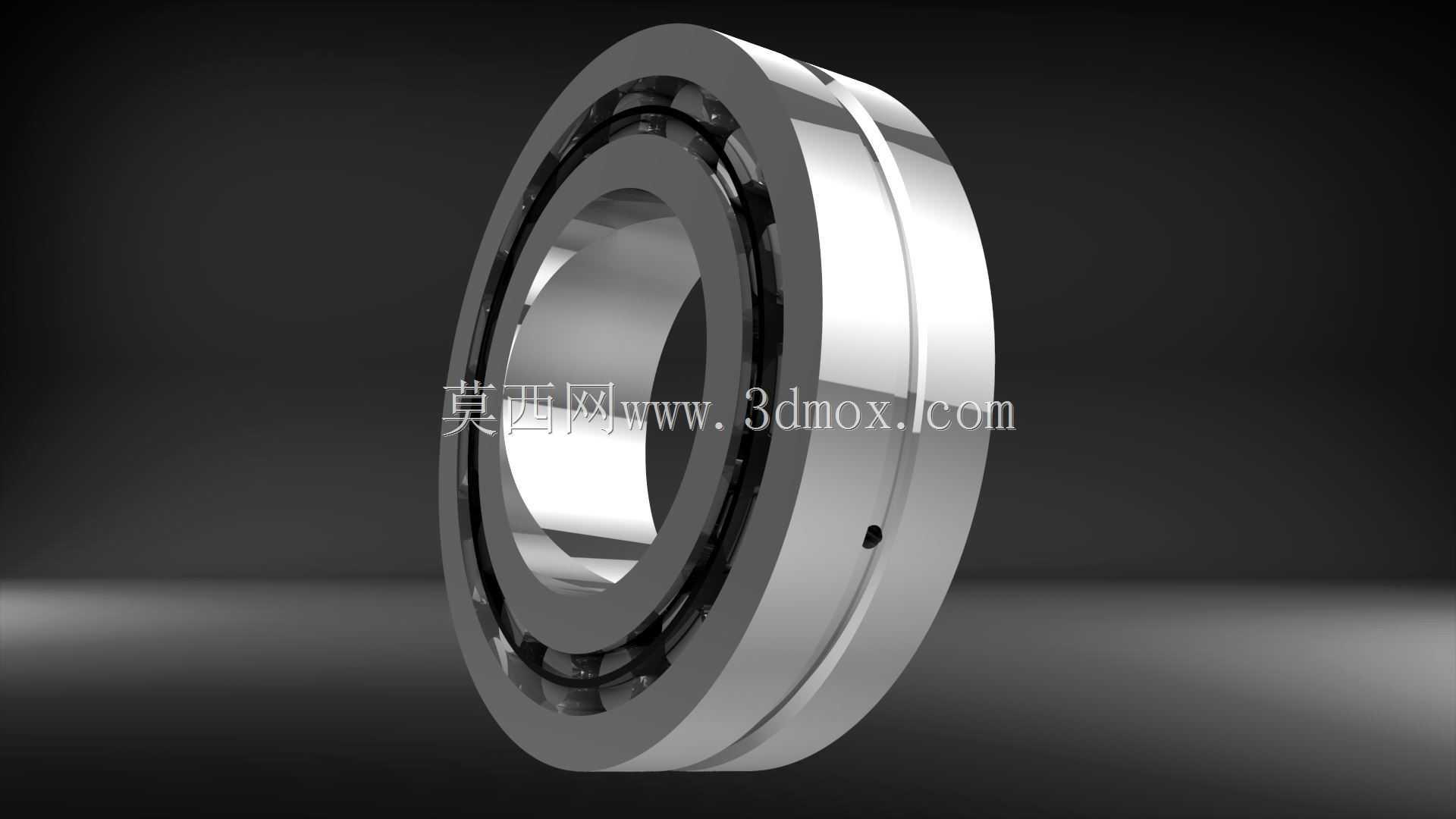

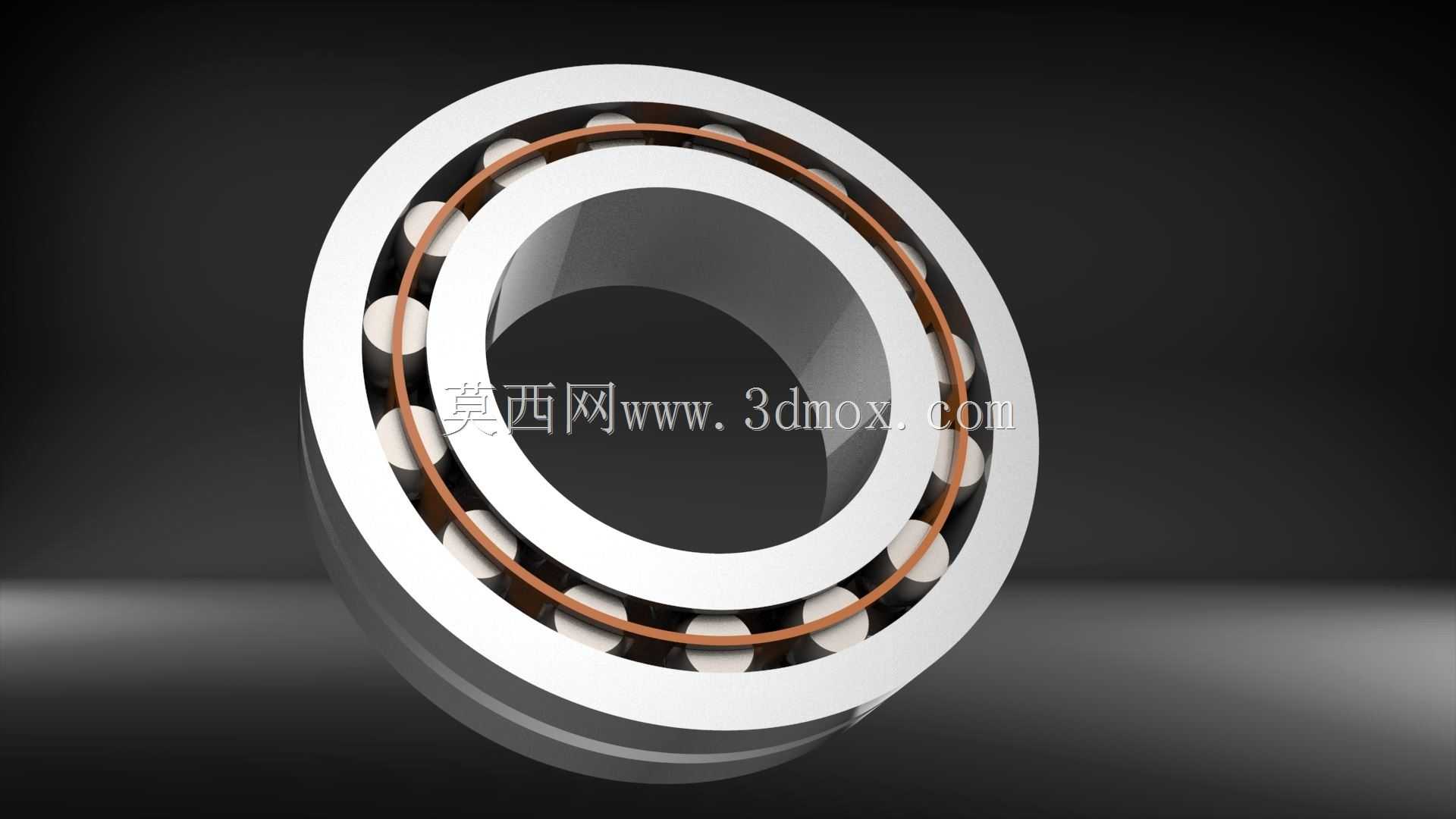

球面滚子轴承作为重载传动场景中的核心回转支撑部件，广泛应用于冶金轧机辊道、矿山破碎设备主轴、大型风机传动端、工程机械行走机构等存在重载冲击、轴系挠曲变形、安装对中误差的工况场景中，能够在承受径向重载的同时承载双向轴向载荷，适配轴与轴承座之间存在角度偏差的复杂安装条件，避免局部应力集中导致的轴承提前失效。这款球面滚子轴承的设计围绕调心性能与重载承载能力展开，整体采用双列对称球面滚子结构，内圈带有双滚道，外圈为球面形滚道，滚子与滚道之间为修形线接触，能够在轴发生挠曲变形或安装存在角度偏斜时，自动调整滚子与滚道的接触状态，保证载荷均匀分布在整个滚子接触面上，不会出现边缘应力集中的问题，相比普通深沟球轴承或圆柱滚子轴承，其调心角度可达1.5度到2度，适配工况范围更广。从结构设计细节来看，轴承外圈设置有定位注油孔，可在装配后通过注油嘴向滚道内部注入润滑脂，保证滚子与保持架、滚道之间的润滑状态，降低运行过程中的摩擦磨损，延长轴承的维护周期；保持架采用分体式冲压钢结构，能够对每列滚子进行独立引导，避免滚子在高速运转过程中发生歪斜、相互摩擦的问题，同时冲压钢保持架的强度较高，能够承受一定的冲击载荷，适配重载冲击的工况需求。在外形尺寸与安装边界方面，这款轴承的内圈内径、外圈外径、装配宽度均符合通用滚动轴承的安装尺寸规范，可直接适配同型号标准轴承座的安装位，安装时需注意内圈与轴的配合采用过盈配合，外圈与轴承座孔的配合采用过渡配合，保证轴承运转过程中不会出现跑圈问题；同时安装过程中需保证轴肩与轴承座孔挡肩的高度符合安装要求，避免挡肩过高接触保持架、或是挡肩过低无法实现轴向定位的问题，装配时可采用热装工艺对内圈进行加热，避免敲击轴承端面造成滚子或滚道的损伤。在实际运行过程中，这款球面滚子轴承的滚子与滚道接触面积大，单位接触应力更低，能够承受比同尺寸普通滚子轴承更高的径向载荷，同时其调心性能能够补偿轴系加工、安装过程中产生的同轴度误差，以及设备运行过程中轴受载产生的挠曲变形，大幅降低轴系的装配精度要求，提升整套传动系统的运行可靠性，尤其适合在重载、低速、存在冲击载荷的工业设备中使用，能够有效降低设备的维护频率，延长核心传动部件的使用寿命。
