带倒挡结构立式单缸蒸汽机教学演示装置

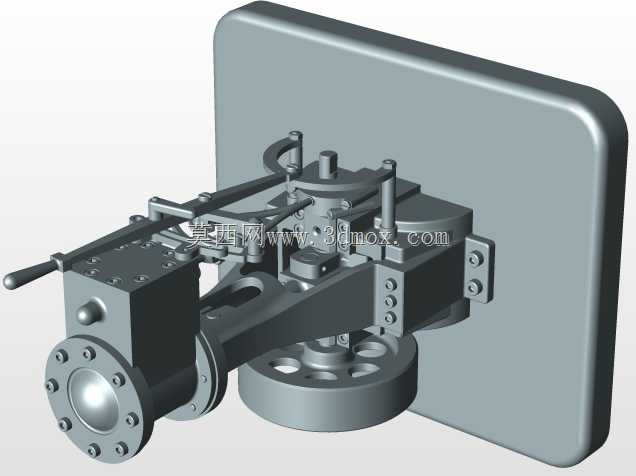

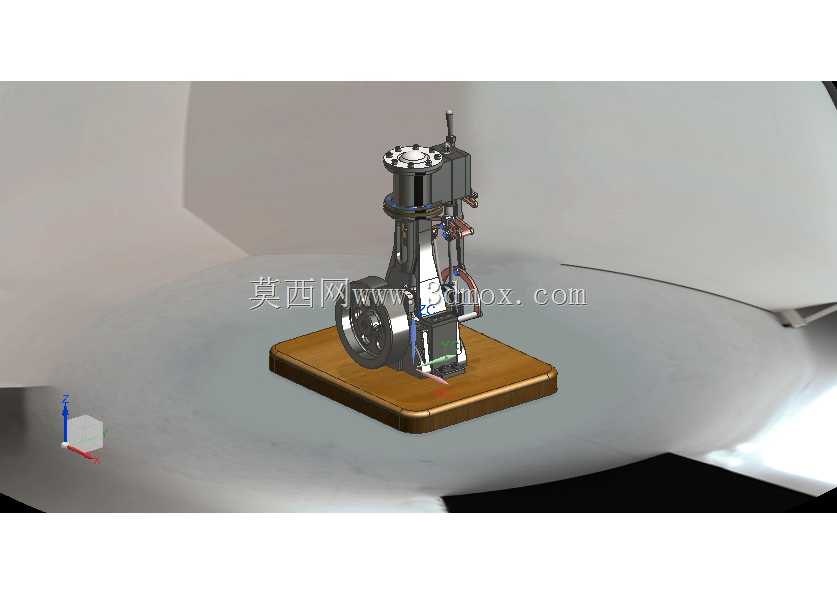

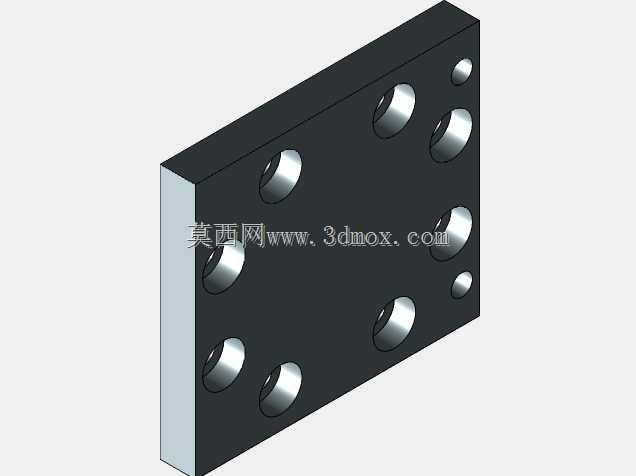

这款带倒挡功能的立式单缸蒸汽机，主要面向机械原理教学演示、复古动力装置收藏展示、小型动力科普场景设计，可直观展示外燃式动力设备的完整做功逻辑，帮助学习者理解曲柄连杆传动、配气机构、换向结构的协同运作原理，也可作为复古动力爱好者的静态展示藏品，还原早期工业动力设备的结构特征。设备整体采用立式布局，核心做功单元垂直布置于底座上方，下部集成曲柄飞轮组件，上部设置气缸与配气阀组，侧面布置倒挡操纵连杆结构，整体安装依托方形实木底座完成，底座边缘做圆角打磨处理，既保证放置稳定性，也避免尖锐边角造成磕碰损伤。从功能特性来看，该装置完整还原了单缸蒸汽机的完整做功流程：蒸汽进入气缸后推动活塞做往复直线运动，通过十字头结构传递动力至曲柄连杆机构，将直线运动转化为飞轮的旋转运动，飞轮自带的配重结构可储存转动惯量，保证设备运转的平顺性；侧面设置的倒挡操纵机构可通过调整配气相位，改变活塞的做功时序，实现输出轴的正反向转动切换，还原了早期蒸汽机用于牵引设备时的换向功能，无需额外加装换向齿轮组即可完成动力输出方向的调整。设计过程中优先保证结构的直观可视性，所有连杆、阀组、曲柄结构均未做外罩遮挡，可清晰观察到每个部件的运动轨迹，适合教学场景下的原理拆解展示；气缸与底座之间设置密封衬垫，避免模拟演示时的介质泄漏，各转动铰接点均预留润滑间隙，保证长期演示运转时的动作流畅度，操纵杆顶部设置防滑握头，方便手动切换倒挡状态时的操作施力。安装边界方面，设备整体重心集中在底座中心区域，放置时仅需保证底座与支撑面完全贴合即可，无需额外打孔固定，整体外轮廓无向外突出的尖锐部件，周边预留5厘米的操作空间即可完成倒挡切换、飞轮手动盘动等操作，适配桌面级展示台、教学实验台的常规尺寸要求，不会占用过多展示空间。
