发动机起动机后盖齿轮传动结构

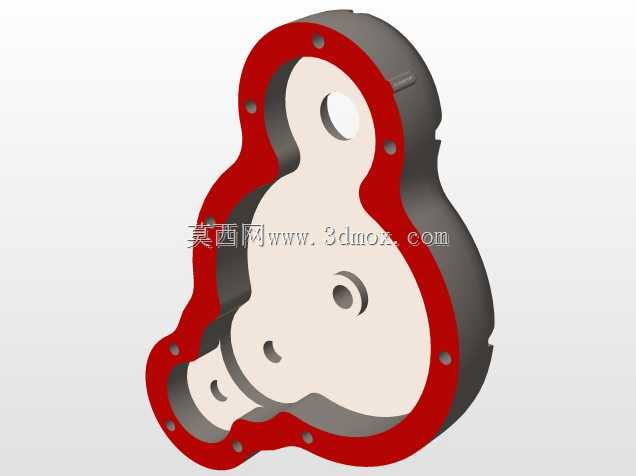

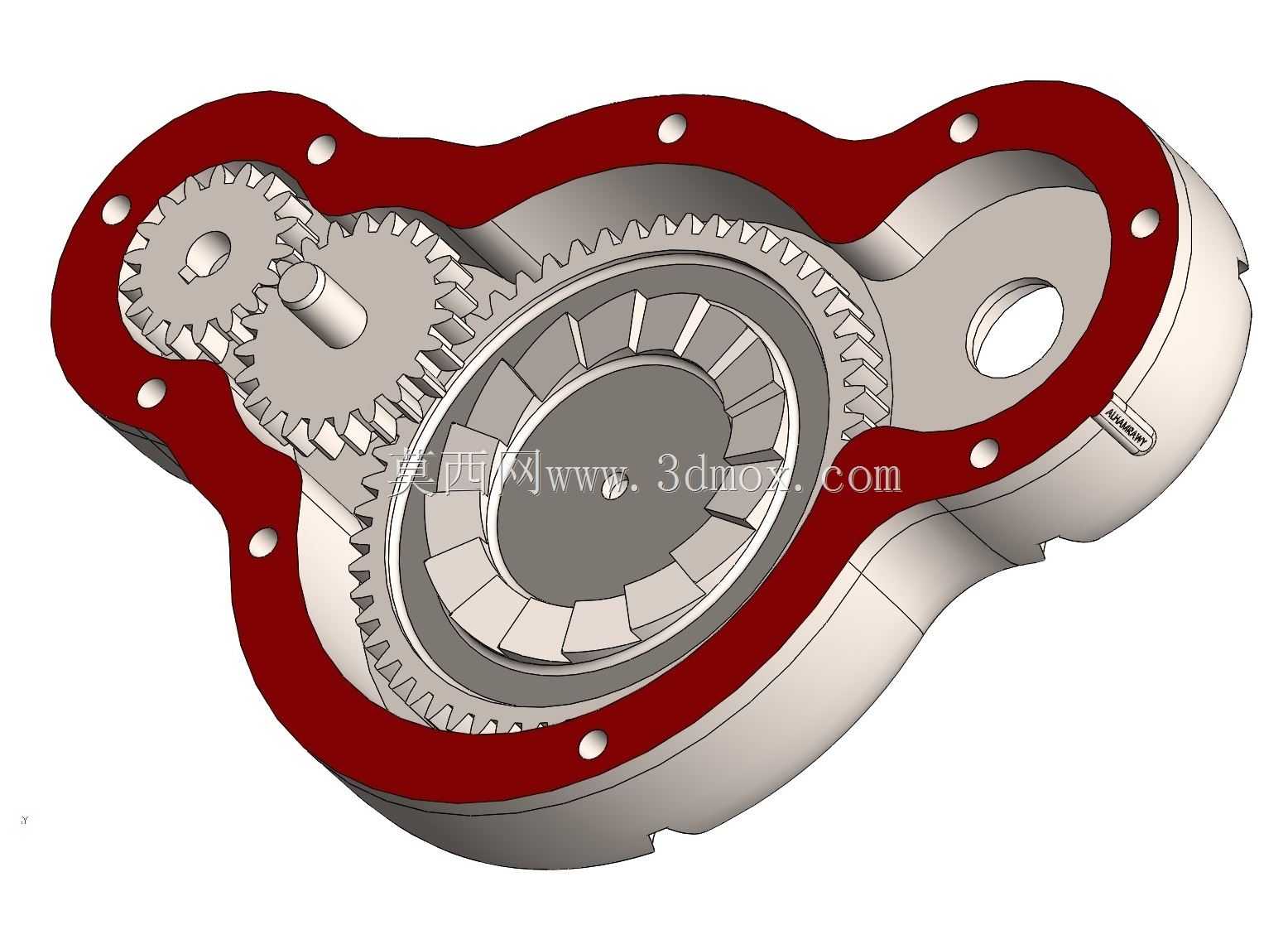

该结构属于汽车起动系统核心配套部件，主要应用于燃油车辆发动机的起动动力传递场景，是起动机与发动机飞轮齿圈实现动力衔接的关键承载构件，日常工作中承担着封闭起动机减速齿轮组、定位传动部件、抵御外界泥水与粉尘侵入、保障起动动力平稳输出的核心作用。在车辆实际起动工况下，起动机通电后电磁机构推动驱动齿轮伸出啮合发动机飞轮齿圈，内部直流电机输出的高转速低扭矩动力，会经由该后盖内腔容纳的行星齿轮减速机构完成扭矩放大、转速降低的转换，最终传递至驱动轴带动发动机曲轴转动，完成发动机的初始点火起动流程，当发动机成功起动后，该结构还能配合单向离合器切断反向动力传递，避免发动机反拖起动机造成部件损坏。从功能特性来看，该后盖采用异形轮廓的一体化壳体设计，外缘均匀布置的安装孔位可实现与起动机主壳体的精准密封对接，结合面的密封压合区域可适配专用密封垫片，杜绝齿轮润滑脂泄漏与外界杂质侵入；内腔设置的多组齿轮安装轴位，分别对应中心太阳轮、行星传动轮、内齿圈的定位需求，每处轴位的同轴度公差经过严格校核，可保证齿轮啮合间隙处于合理区间，降低传动过程中的噪音与磨损，同时壳体侧面预留的安装挂耳可实现起动机总成在发动机缸体上的牢靠固定，承受起动过程中的瞬时冲击载荷。设计过程中优先围绕动力传递路径开展结构排布，首先根据起动机额定输出扭矩、减速比要求确定各级齿轮的模数与齿形参数，再反向推导内腔的容纳空间，在保证齿轮运转无干涉的前提下尽可能压缩壳体的整体体积，适配发动机舱内紧凑的安装空间；壳体壁厚经过受力仿真优化，在齿轮安装座、螺栓连接位等受力集中区域做了局部加厚处理，非受力区域做了轻量化减薄设计，兼顾结构强度与整机重量控制；结合面的红色密封区域做了平面度精度管控，保证装配后的密封可靠性，同时壳体上预留的透气结构可平衡内腔与外界的气压差，避免长期工作后内腔压力异常升高造成密封失效。从安装边界来看，该后盖的整体轮廓完全匹配对应型号起动机的装配尺寸，外缘安装孔的孔距、孔径与主壳体定位销完全对应，内腔齿轮轴位的中心高与起动机输出轴、驱动齿轮轴的同轴度保持一致，装配后无需额外调整即可保证齿轮组的啮合精度，侧面挂耳的安装孔位与发动机缸体上的起动机固定座完全适配，可实现快速换装，不会与周边的发动机管线、缸体附属部件产生装配干涉，能够满足乘用车、轻型商用车等多款搭载同系列起动机车型的配套使用需求，在低温起动、频繁起动等复杂工况下依然能保持稳定的结构强度与传动精度。
