滚珠分类送料用坯料进给轮式机构

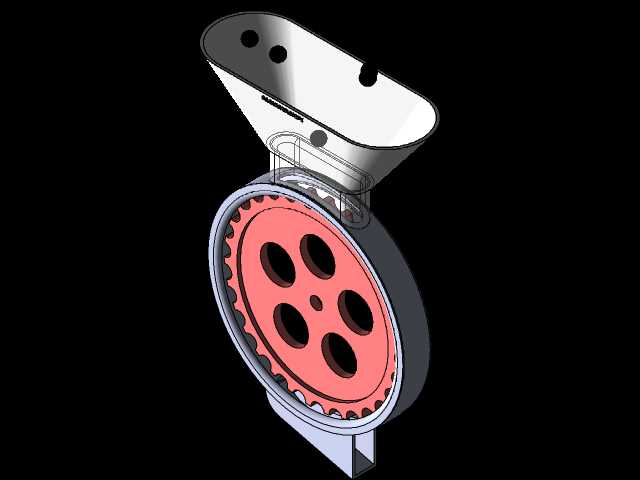

　　在轴承制造、小尺寸钢珠精密分拣的生产环节里，这类轮式坯料进给机构常布置在上料工位与后续检测、加工工序之间，替代传统的直槽式落料结构，解决小尺寸球形坯料堆叠卡滞、送料节拍不可控的常见问题。从结构布局来看，上部采用敞口漏斗形受料仓，仓壁做光滑过渡的锥面设计，避免球形物料在仓内起拱架桥，料仓下部直接衔接带齿槽的旋转轮组件，轮体边缘的型槽尺寸严格匹配待输送滚珠的直径公差，每一个型槽仅能容纳单颗滚珠，当轮体做定速旋转运动时，嵌入型槽的滚珠会随轮体转动到下部出料位置，依靠自重落入下游导料通道，未进入型槽的多余滚珠会被轮体上方的挡料边阻隔在料仓内，不会随轮体带出，从结构原理上实现单颗有序排料。设计这类机构时，首先要明确待输送滚珠的直径公差带，

　　以此确定旋转轮的型槽深度、齿距参数，型槽深度通常取滚珠直径的0.6-0.7倍，既保证滚珠在随轮转动过程中不会从槽内脱出，又能在到达出料位置时顺利靠自重脱落；轮体与两侧固定挡板的间隙要控制在滚珠直径的1/4以内，防止滚珠卡入轮体与挡板的配合缝隙造成机构卡滞。料仓的安装边界需要匹配上游供料设备的出料口高度，通常料仓上口宽度设计为旋转轮直径的1.2-1.5倍，保证人工或自动上料时物料不会洒出，整个机构的安装基面预留对应螺栓固定孔位，可直接固定在生产线的型材架上，不需要额外做复杂的适配调整。实际应用中，这类机构的送料速度可通过调整旋转轮的转速实现线性控制，相比振动盘送料，它没有高频振动带来的物料磕碰损伤，也不会产生振动噪音，

　　适合对表面质量要求较高的轴承钢珠、精密小钢球的送料工序，同时轮体的型槽可根据不同尺寸的滚珠做快换设计，更换对应规格的轮体即可适配不同规格物料的送料需求，大幅提升多品种小批量生产场景下的设备复用率。在结构细节上，旋转轮的支撑轴两端采用标准深沟球轴承做回转支撑，转动阻力小，长期运行磨损量低，料仓与轮体的衔接处做圆弧过渡，避免锐角刮伤滚珠表面，下部出料口可直接对接导料管或者检测设备的进料端，不需要额外增设转接结构。
