螺旋紧凑型节能荧光灯泡结构设计

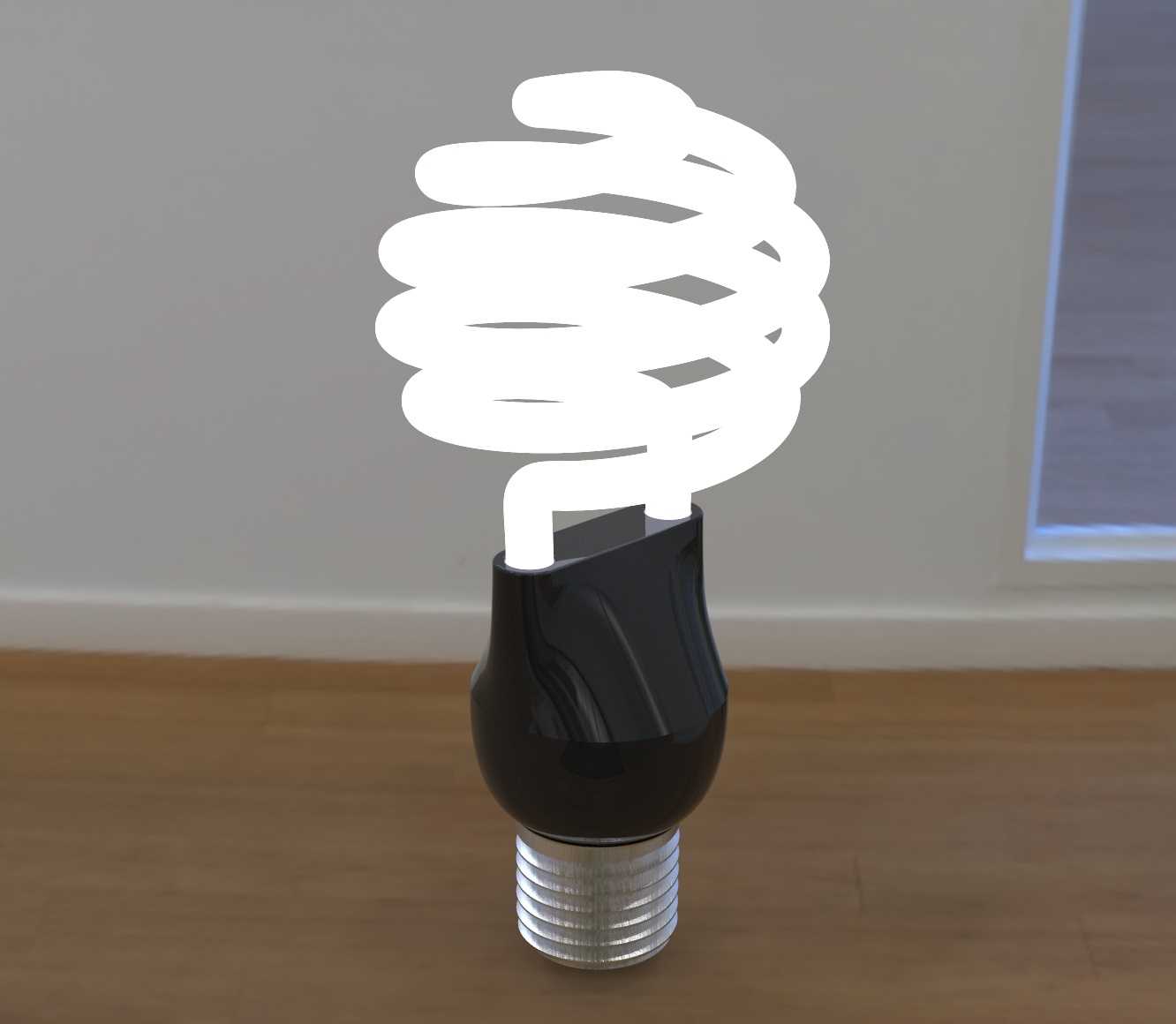

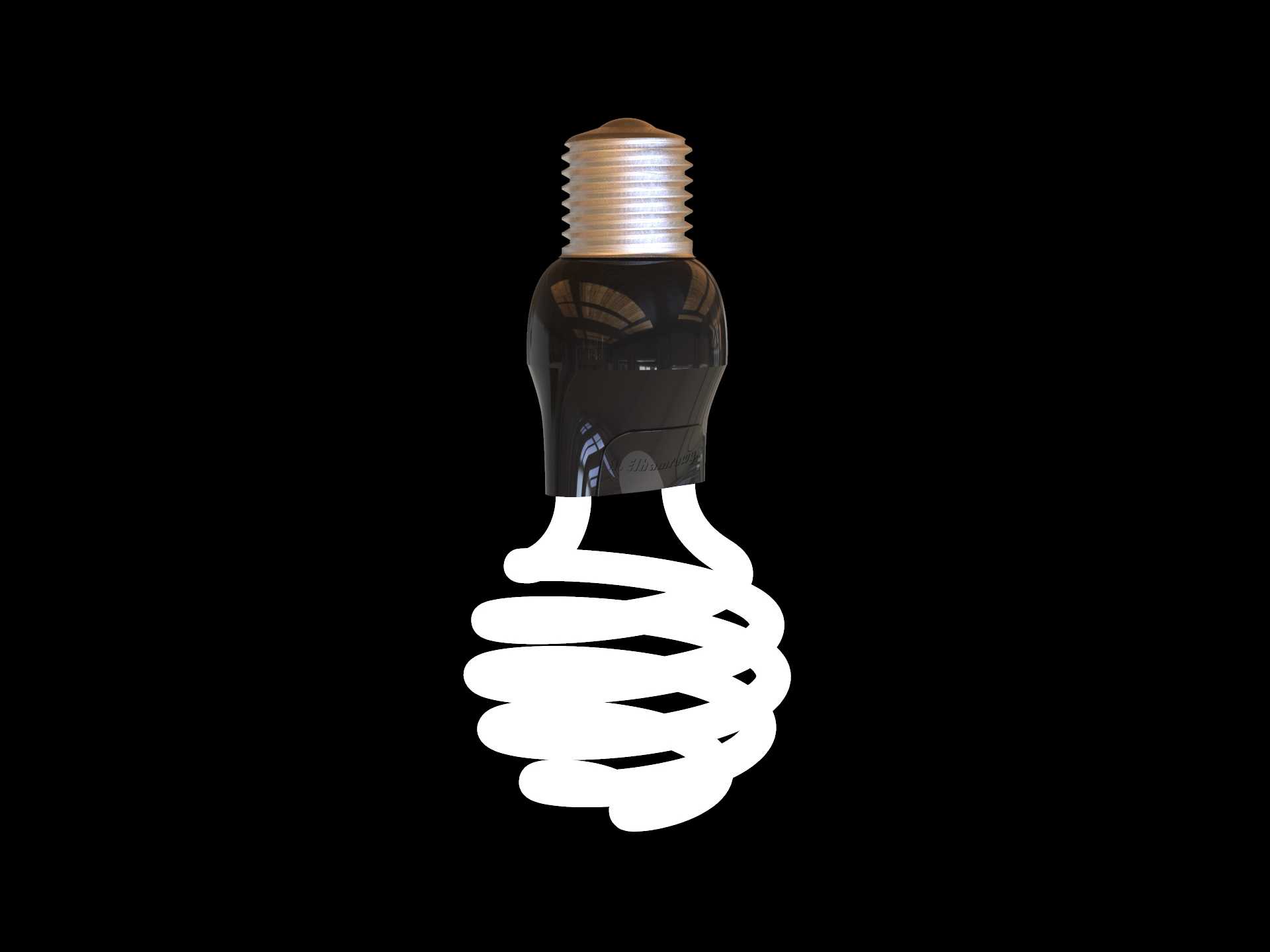

　　日常民用照明、商用公共区域照明场景中，螺旋CFL灯泡是替代传统白炽灯的主流节能照明器件，这类产品的结构设计直接影响装配适配性、发光效率与使用寿命。从结构组成来看，该产品分为上部标准螺口灯头、中部驱动电路封装壳体、下部螺旋发光灯管三个核心区段，上部螺口采用通用E27规格设计，可直接适配市面绝大多数民用螺口灯座，安装时无需额外转接配件，螺口金属部分做了防锈镀层处理，能避免长期使用后接触氧化导致的导通不良问题。中部壳体采用阻燃耐高温工程塑料注塑成型，内部预留驱动电路的安装腔体，腔体尺寸匹配常规CFL驱动板的排布空间，壳体与上部螺口、下部灯管的衔接处做了卡扣加密封胶的双重固定结构，可防止运输、安装过程中部件松脱，同时阻隔外界水汽、

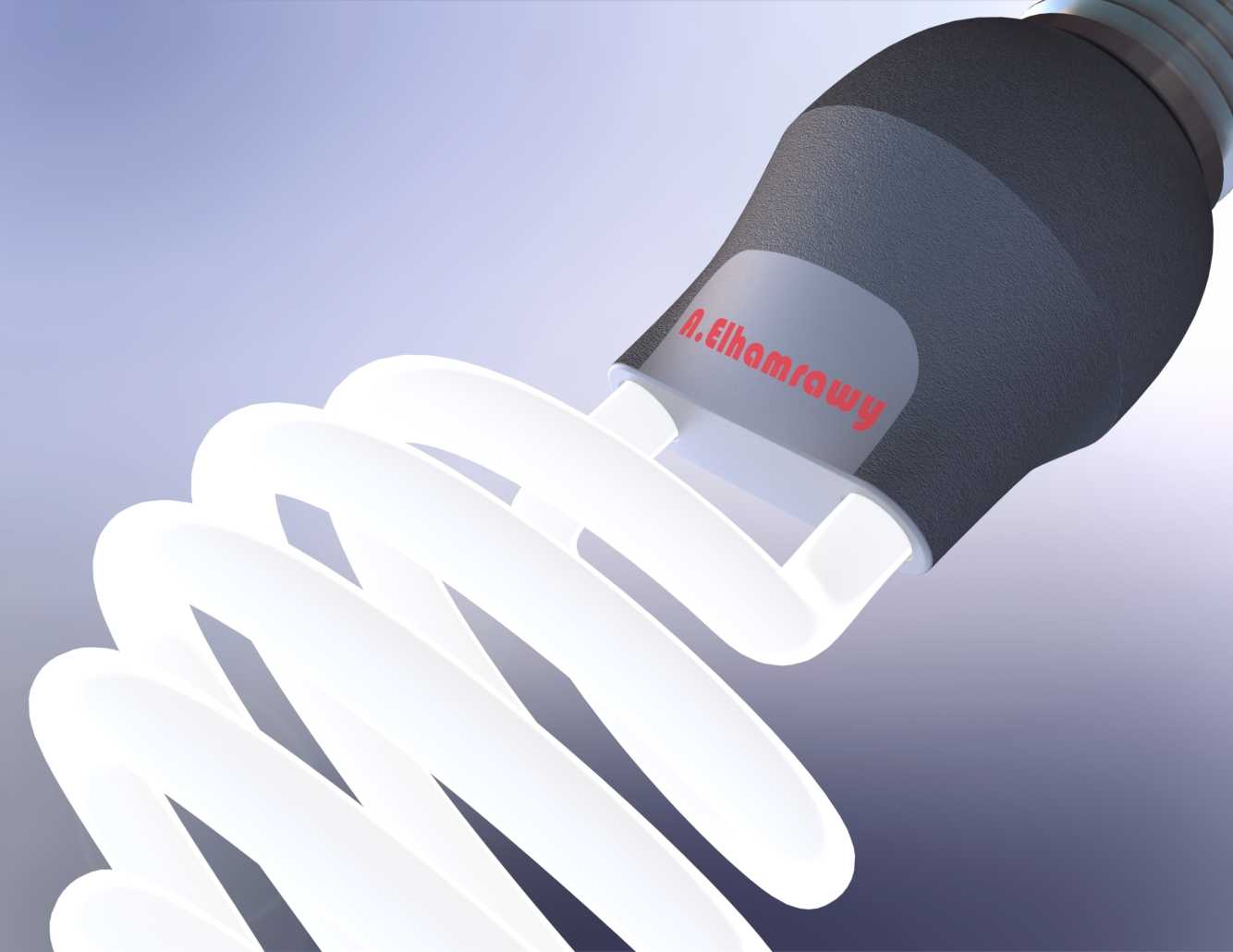

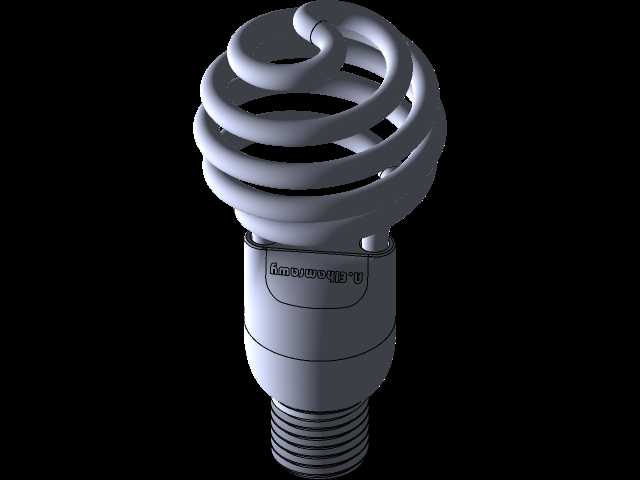

　　灰尘进入腔体损坏电路元件。下部螺旋灯管采用多圈螺旋盘绕结构，相比传统U型灯管，在相同外形尺寸下能排布更长的发光管体，在有限的安装空间内提升发光总通量，螺旋的曲率半径经过反复校核，既保证灯管弯折过程中管壁不会出现应力开裂，也让灯管发光面的光线分布更均匀，减少局部暗区。设计过程中需要重点把控整体的安装边界尺寸，灯泡总高度控制在常规螺口灯泡的通用尺寸范围内，最大外径不超过标准灯座的允许适配直径，避免出现安装后灯罩无法扣合、相邻灯位干涉的问题。灯管与中部壳体的衔接处做了耐高温密封处理，可耐受灯管长期工作产生的高温，避免粘接处老化开裂。这类螺旋结构的灯管在建模时需要精准控制螺旋线的导程、圈数与管径参数，保证螺旋形态流畅无变形，

　　同时要预留灯管电极与内部驱动板的接线空间，避免装配时出现线路挤压、绝缘层破损的隐患。实际应用中，这类灯泡可直接替换原有白炽灯，无需改造原有照明线路，适配家庭客厅、卧室、走廊照明，也可用于商场、办公室等公共区域的筒灯、吊灯配套，螺旋结构的发光角度更大，相比同功率直管型节能灯的照明覆盖范围更广，能减少空间内的照明死角。
