内燃机用三拐曲轴结构三维设计

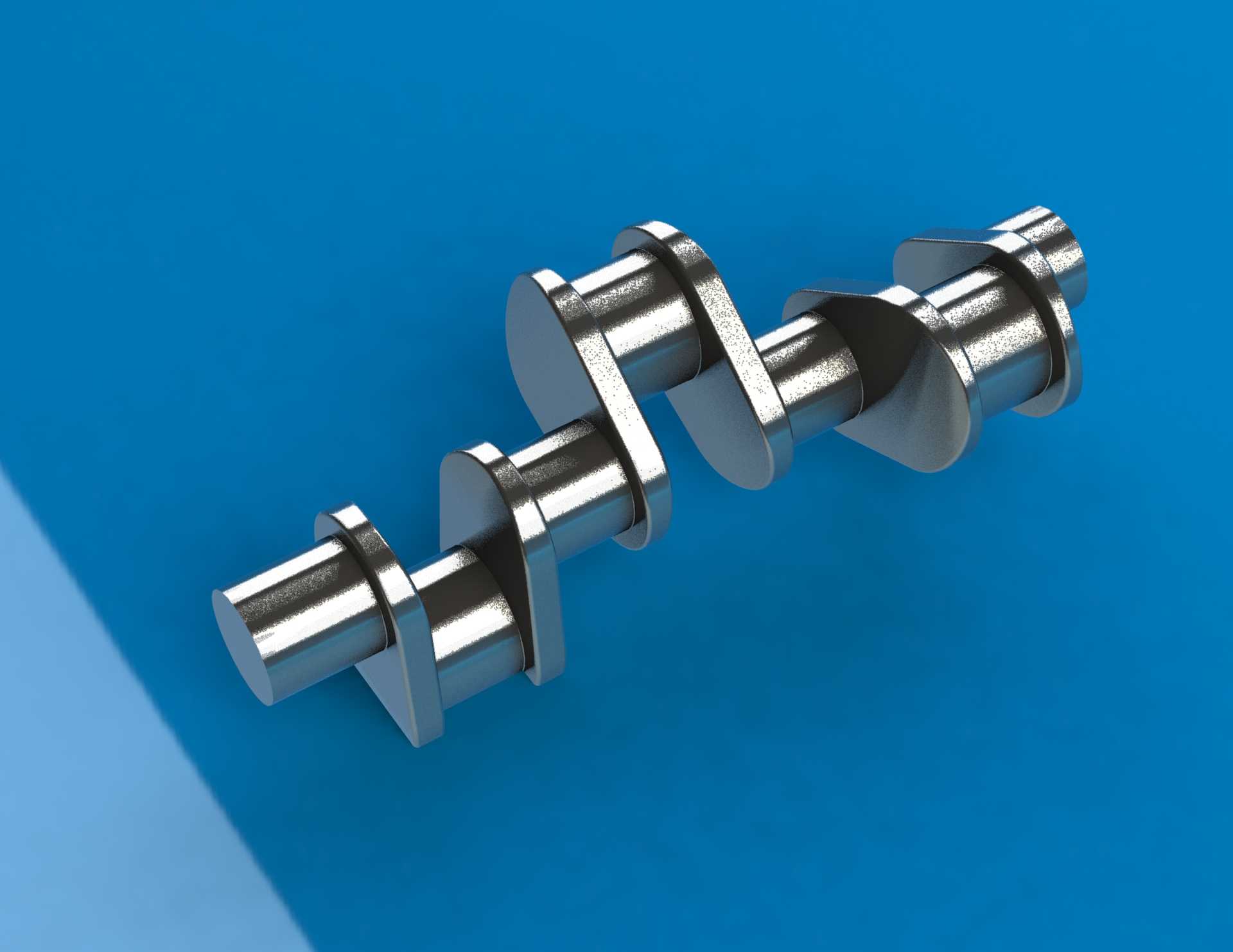

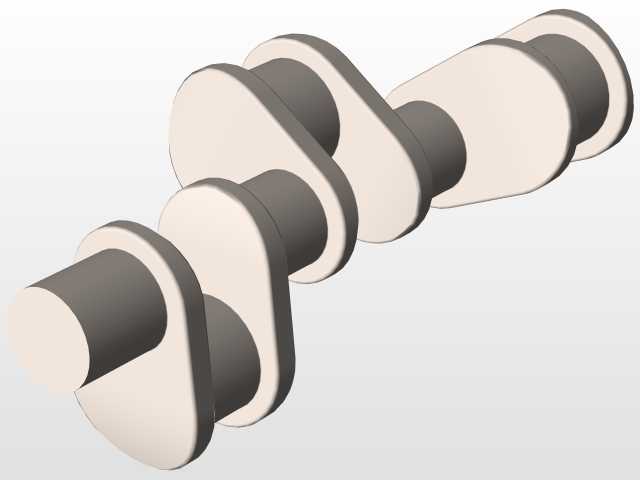

　　这款三拐曲轴是往复式内燃机动力转换的核心承载构件，主要适配小排量直列三缸内燃动力单元，常见于小型农用动力机械、微型发电机组、轻型摩托艇动力舱等场景，承担着将活塞连杆组传递的往复直线推力转化为旋转扭矩的核心作用，向外输出动力驱动终端负载，同时驱动内燃机自身配气机构、冷却润滑系统等附属组件运转。从结构设计逻辑来看，整体采用整体式锻造结构布局，三个曲柄销呈120°夹角均匀分布，这种排布方式能让三缸动力单元的点火间隔保持均匀，有效降低一阶、二阶往复惯性力带来的整机振动，不需要额外加装大体积平衡轴就能满足小型动力设备的振动控制要求，大幅压缩动力总成的整体占用空间。主轴颈部分采用等直径设计，统一的轴颈尺寸可以降低加工环节的刀具更换频次，

　　也方便后续维修环节的轴瓦选配，每个主轴颈与曲柄销的过渡位置都设计了大圆角过渡结构，避免应力集中导致的曲轴疲劳断裂，毕竟曲轴在运转过程中要持续承受交变的弯曲载荷与扭转载荷，过渡区域的应力集中是长期运转下出现裂纹的核心诱因。曲柄臂采用椭圆形截面设计，在保证足够抗弯抗扭截面模量的前提下，尽可能去除非承载区域的多余材料，既降低曲轴自身的转动惯量，让动力响应速度更快，也能控制整体构件重量，减少动力端的无效负载。两端的轴端分别预留了不同的安装接口，动力输出端设置有键槽与法兰安装位，可直接对接飞轮或者动力输出联轴器，自由端则预留了皮带轮、正时齿轮的安装轴段，能同时驱动多个附属部件。安装边界方面，主轴颈的同轴度公差控制在0.02mm以内，

　　各曲柄销相对于主轴颈的平行度公差不超过0.015mm，安装时需要匹配对应厚度的轴瓦，预留0.03-0.05mm的径向配合间隙，保证润滑油膜能稳定形成，避免出现干磨烧瓦的故障。曲柄销的表面粗糙度要求达到Ra0.8以下，配合连杆轴瓦能在高转速工况下保持稳定的润滑状态，整体轴向尺寸经过紧凑化设计，适配直列三缸动力单元的缸体中心距要求，不需要对缸体曲轴箱结构做额外修改就能完成装配。在实际工况适配中，这款曲轴的结构强度能满足最高6000rpm的持续运转要求，曲柄臂上预留的平衡块安装位可以根据实际动平衡测试结果加装平衡配重，将整机运转时的剩余不平衡量控制在允许范围内，避免振动传导至整机机架影响其他部件的使用寿命。润滑油道采用斜向钻孔设计，从主轴颈内部直接连通至对应曲柄销表面，压力润滑油可以直接输送到连杆轴瓦的摩擦面，保证高负荷工况下的润滑可靠性，油道两端都设计有密封堵头，避免润滑油泄漏导致油路压力不足。
