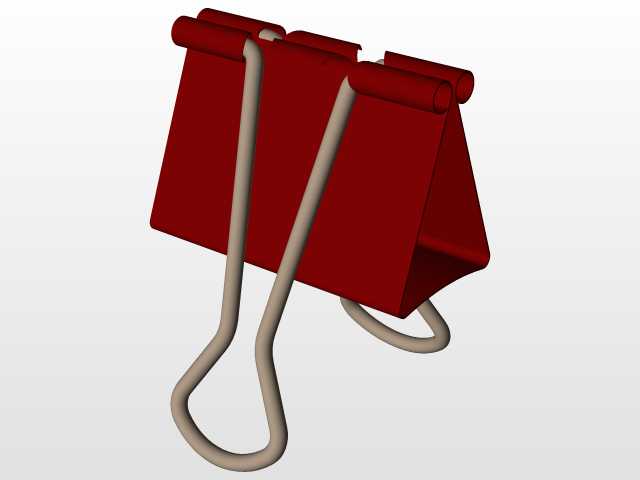

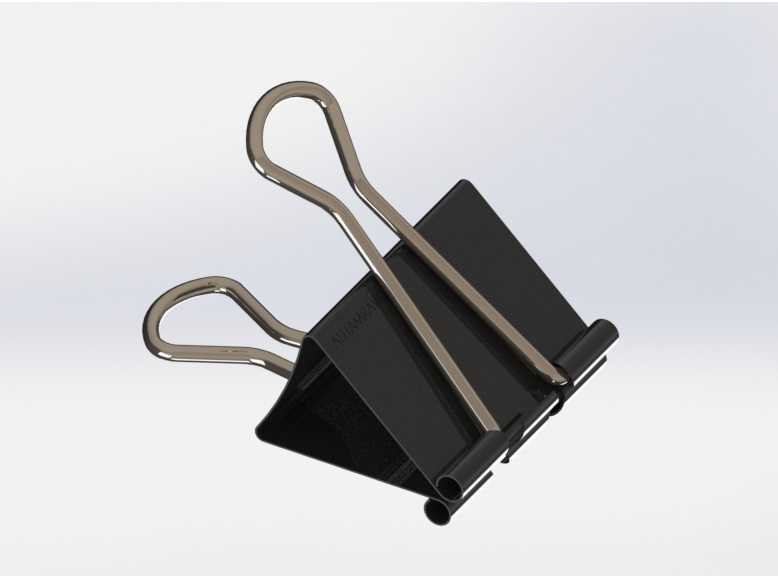

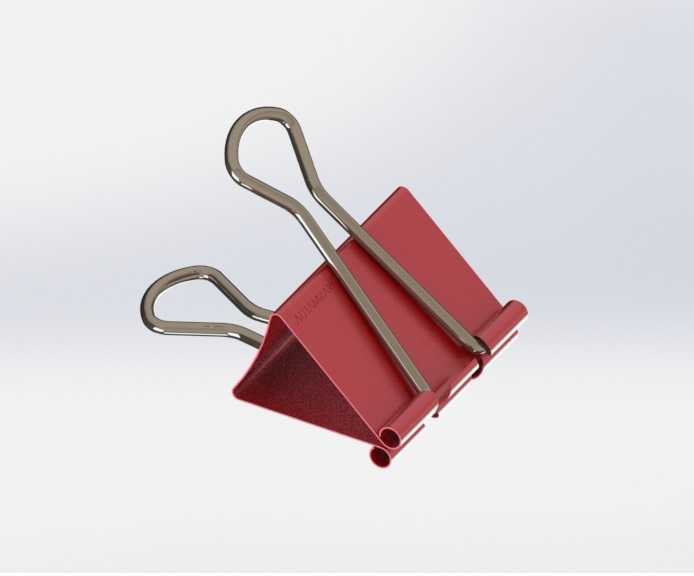

长尾夹钣金结构三维设计作品

　　日常办公场景中随处可见的长尾夹，是桌面文档整理、生产车间纸质工艺卡临时固定、质检环节记录单据夹持的常用小五金件，这类构件看似结构简单，实际建模过程需要兼顾钣金折弯工艺的合理性与夹持动作的运动可靠性。本次设计的长尾夹采用钣金特征构建夹身主体，夹身采用梯形收口结构，开口端设置卷边结构用于穿装钢丝扭簧夹臂，卷边的内径尺寸需要匹配钢丝夹臂的线径，预留合理的转动间隙，既不能间隙过大导致夹臂晃动松脱，也不能间隙过小造成夹臂开合卡滞，影响夹持手感。夹身的两侧折弯边做了等半径圆角处理，避免锐边在使用过程中划伤纸张或者操作人员手部，夹身的薄板厚度根据夹持力需求匹配常规五金件的冲压板材规格，保证夹身具备足够的刚性，

　　在夹持较厚堆叠纸张时不会出现过度塑性变形导致夹持力失效。钢丝夹臂采用对称式弯折结构，两个弯折的环形手柄既可以作为施力部位，按压时带动夹身开口张开，也可以在夹持完成后向下扳倒贴合纸面，减少堆叠文件时的空间占用。建模过程中需要重点关注夹身折弯的止裂槽设计，在卷边与夹身侧壁的衔接位置，预留符合钣金冲压工艺的止裂缺口，避免实际冲压生产时出现材料撕裂的问题。夹身的倾斜角度经过反复调整，保证闭合状态下夹身的夹持面可以保持平行贴合，对纸张的压力分布均匀，不会出现局部压力过大导致纸张压痕过深，或者局部压力不足导致纸张滑脱的问题。这类小型夹持五金件的设计，不需要复杂的曲面造型，但需要对钣金冲压的工艺边界、金属丝弯折的成型极限、

　　日常使用的人机交互细节有充分考量，比如夹臂的钢丝弯折处做了圆弧过渡，没有尖锐的折角，避免长期使用时应力集中导致钢丝断裂；夹身表面的结构没有多余的凸起，保证多个长尾夹堆叠存放时不会互相勾连，方便收纳取用。在实际生产适配中，该结构的夹身可以采用常规的冲压模具连续生产，材料利用率高，不需要额外的切削加工工序，夹臂的钢丝件可以采用标准弹簧钢丝弯折成型后直接装配，装配工序简单，不需要额外的紧固件，整体结构的零件数量仅为夹身与两个对称夹臂，生产与装配成本都能控制在合理区间，完全适配大批量量产的工艺要求。
