圆筒形钢坯逐件分料送料装置结构

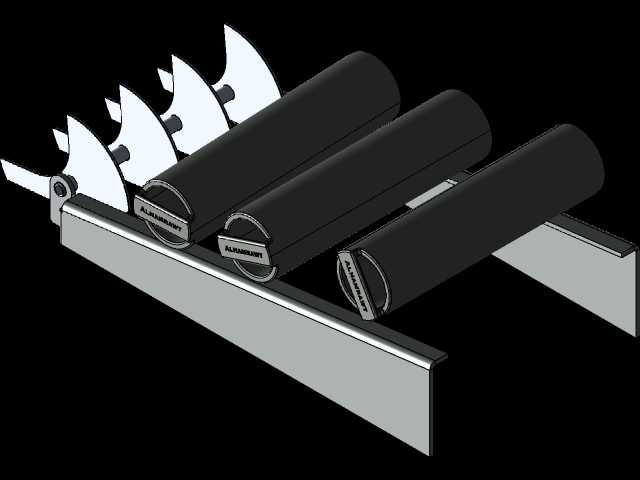

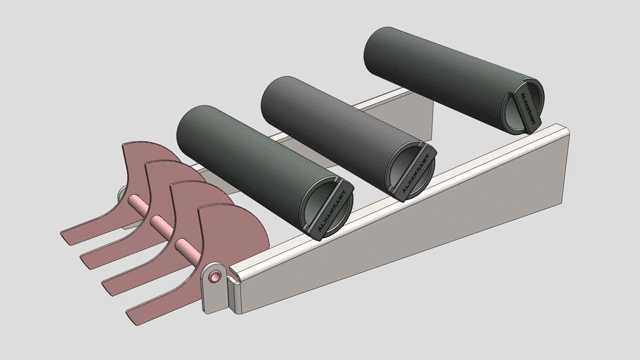

　　在长材轧制、棒料热处理、管材下料等连续生产场景中，成批堆叠的圆筒形钢坯若直接送入加工工位，极易出现卡料、叠料、多件同时进给的问题，直接导致后续轧辊受力不均、锯片崩损、加热炉布料错位等生产故障，这套分料送料结构正是针对这类圆柱长坯的逐件输送需求设计。整套机构依托倾斜布置的储料斜台作为待料区，成批的圆筒钢坯依靠自身重力沿斜台的侧挡边向下滑移，斜台的出料端设置了多组联动的分料拨叉，拨叉通过同轴的凸轮连杆结构驱动，按照固定的动作节拍做周期性摆动：当拨叉下摆时，最靠近出料端的单根钢坯会被拨叉承托面托住，阻断后方钢坯的滑移路径，待前一根钢坯完全送出到下游输送辊道后，拨叉上摆释放下一根钢坯，同时拨叉的后挡边会卡住后方待料的钢坯，

　　确保每次仅放行单根工件，从根源上避免叠料、多料的问题。设计过程中，拨叉的轮廓曲线经过反复校核，既要保证承托钢坯时接触面贴合圆柱面不打滑，又要避免摆动过程中刮蹭钢坯表面产生划痕，拨叉的铰接点位置特意选在斜台出料端的侧下方，既预留了足够的钢坯滚落空间，又能让拨叉的摆动行程控制在最小范围，降低驱动端的负载。斜台的两侧挡边间距可根据钢坯的长度范围做适应性调整，适配不同直径规格的圆筒形坯料，整套机构的安装基准面为底部的水平安装板，可直接固定在上料工位的机架平台上，进料端高度与上游储料台的出料高度齐平，出料端高度与下游辊道的进料高度匹配，不需要额外增设过渡衔接结构。凸轮驱动轴的输入端可对接生产线的主传动系统，

　　也可单独配置驱动单元匹配不同的生产节拍，拨叉与轴的连接采用可拆卸的键连接结构，当处理不同直径的钢坯时，可快速更换对应轮廓的拨叉件，不需要改动整体机架结构。整套结构没有复杂的传感检测元件，纯机械结构即可实现稳定的逐件分料动作，在高温、多氧化皮的冶金车间环境下，可靠性远高于带电子检测元件的分料装置，日常维护仅需要定期给铰接点加注润滑脂、检查拨叉工作面的磨损量即可，能够长时间连续运行无故障。
