汽车前轮独立悬挂系统结构设计

项目分类:3D模型 发布时间:2021-05-11 ID:170740
  • 汽车前轮独立悬挂系统结构设计
  • 汽车前轮独立悬挂系统结构设计
  • 汽车前轮独立悬挂系统结构设计
  • 汽车前轮独立悬挂系统结构设计
  • 汽车前轮独立悬挂系统结构设计
  • 汽车前轮独立悬挂系统结构设计
  • 汽车前轮独立悬挂系统结构设计

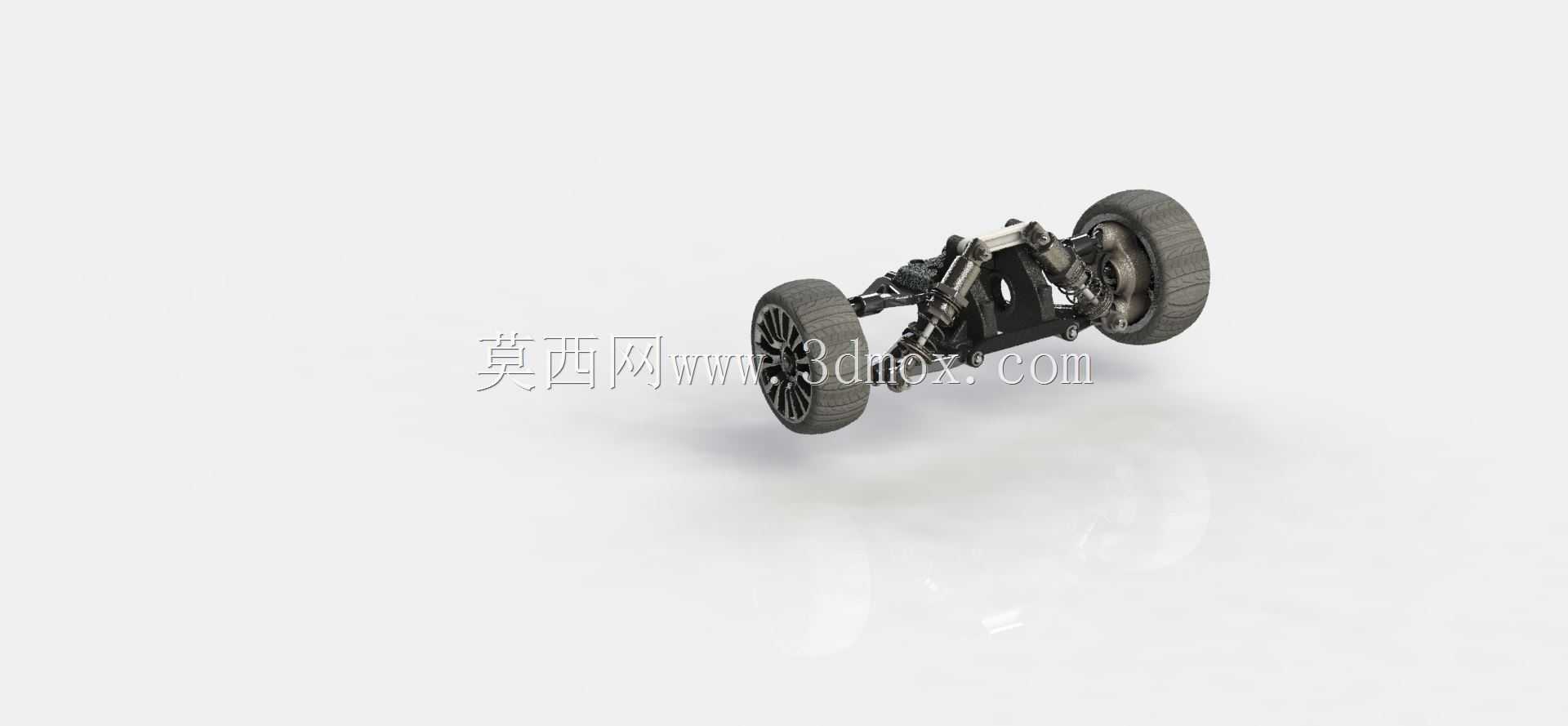

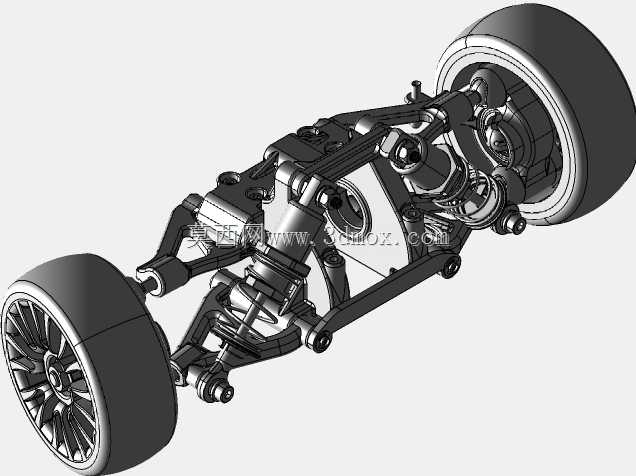

该模型为乘用车辆前轮配套的独立悬架总成结构,主要应用于各类前置前驱家用轿车、城市SUV的底盘行走系统中,作为连接车轮与车身承载结构的核心部件,承担着传递行驶载荷、缓冲路面冲击、保障车轮定位参数稳定的核心作用,直接决定车辆行驶过程中的操控稳定性与乘坐舒适性。在实际车辆运行场景中,这套悬架结构需要同时应对多维度的受力工况:当车辆经过颠簸路面时,悬架可通过摆臂的摆动行程配合减震元件吸收路面传来的垂直方向冲击力,避免刚性冲击直接传递至车身;当车辆进行转向操作时,悬架结构可配合转向拉杆带动车轮按照设定转角偏转,同时在转向过程中保持车轮外倾、前束等定位参数处于合理区间,避免轮胎出现异常磨损;当车辆进行紧急制动或急加速时,悬架可传递纵向的制动力与驱动力,同时抑制车身出现过度的点头或抬头姿态,保障轮胎与地面的接触面积始终处于最优状态,提升抓地性能。从设计思路来看,这套悬架采用双横臂式独立结构布局,上下两根控制摆臂分别通过铰接点连接转向节与副车架安装位,这种布局可以精准控制车轮在上下跳动过程中的运动轨迹,相比传统麦弗逊悬架拥有更高的侧向支撑刚度,更适配对操控性能有一定要求的乘用车型。在结构设计上,转向节集成了轮毂安装位、刹车卡钳固定位、摆臂连接球头座以及转向拉杆连接点,将多个功能集成在单一铸件结构上,在保证结构强度的前提下尽可能压缩了总成的占用空间;减震器与螺旋弹簧采用分体式布局设计,可根据不同车型的调校需求灵活匹配弹簧刚度与减震器阻尼参数,适配不同的底盘调校风格。从安装边界来看,这套悬架总成的上部安装点对应车身翼子板内侧的减震器塔座位置,下部摆臂的安装点对应前置副车架的两侧固定位,横向安装宽度适配1500-1600mm轮距的前置前驱车型,车轮跳动行程预留了180mm的上下活动空间,可满足常规城市道路与轻度非铺装路面的行驶需求,转向节的中心孔位适配常规15-18寸轮毂的安装规格,刹车安装位可适配280-330mm直径的通风刹车盘,整体结构的安装接口符合主流乘用车型的底盘通用设计规范,可直接作为底盘开发阶段的结构参考方案,也可用于汽车底盘教学的结构演示场景。
