复古蒸汽小火车玩具摆件三维结构

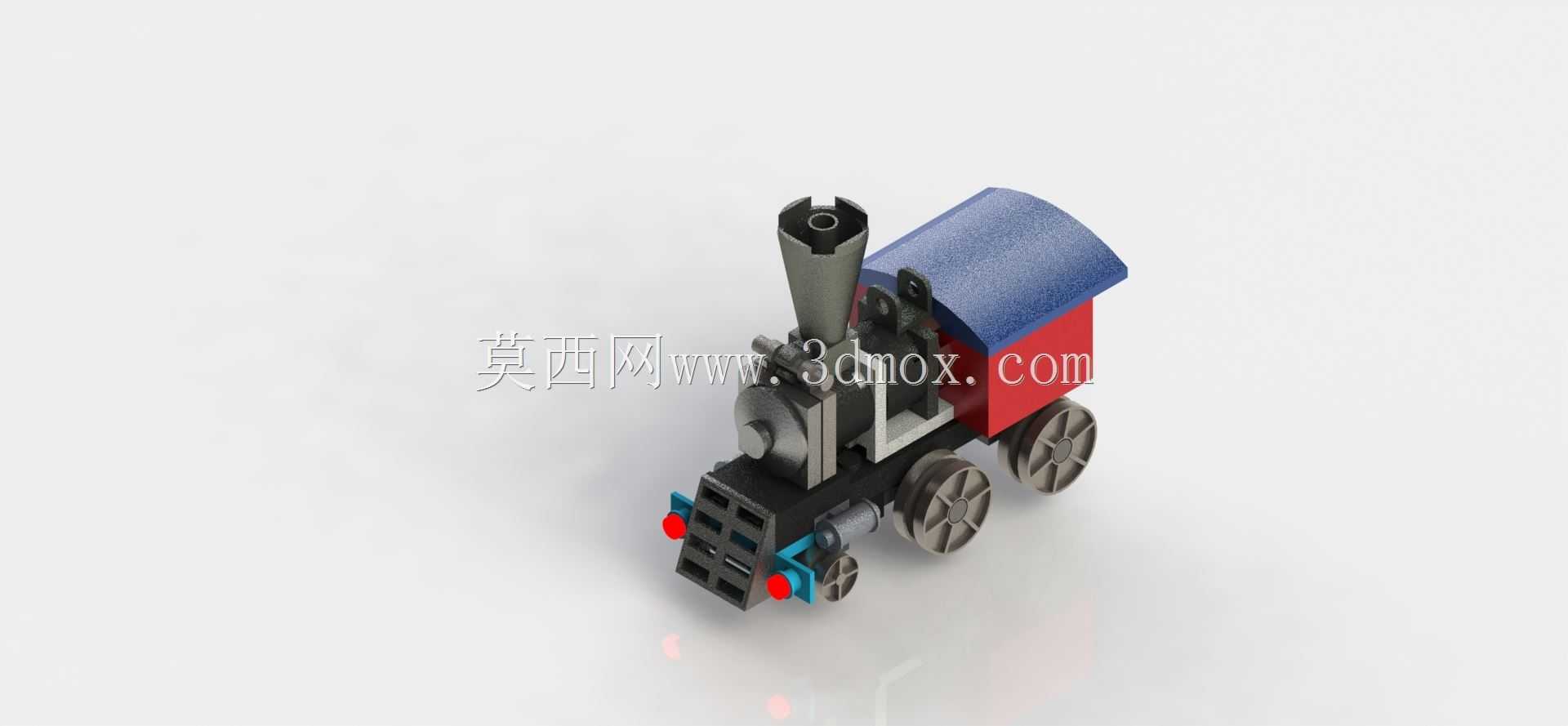

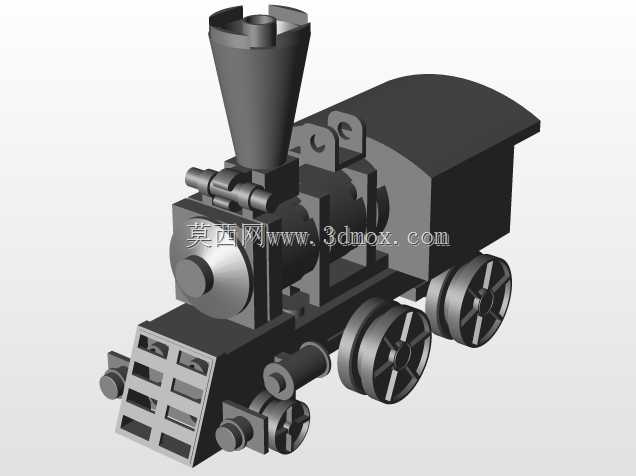

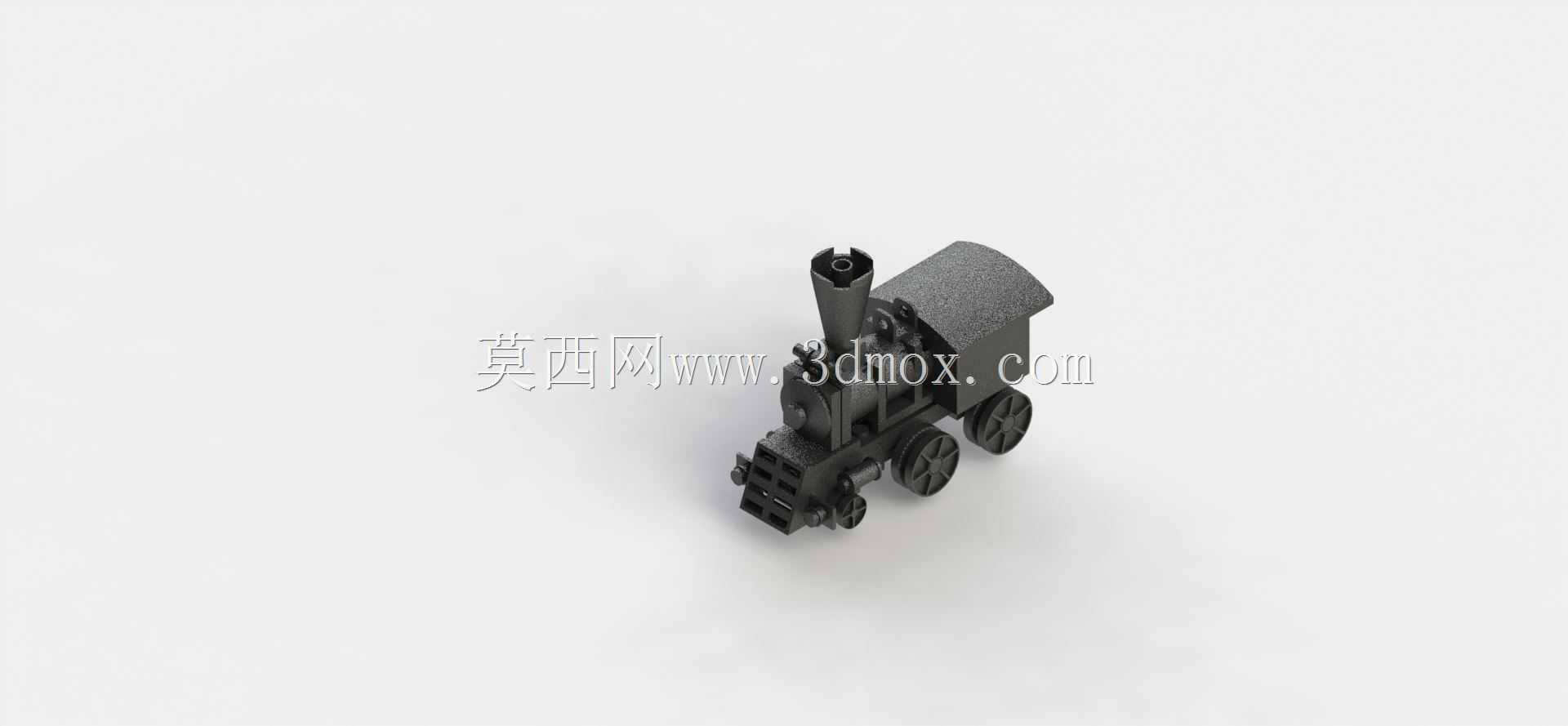

这款复古风格的小型蒸汽机车造型作品，主要面向玩具摆件、桌面装饰以及儿童益智拼装类产品的开发场景，在实际的玩具产品落地环节，这类造型既可以作为独立的静态展示摆件，也能适配轨道类玩具套装的车头组件，搭配不同曲率的塑料轨道就能组成完整的儿童玩耍套装，也能作为文创周边的衍生载体，搭配复古工业风的场景做陈列展示使用。从结构设计的思路来看，整个作品还原了早期蒸汽机车的核心视觉特征，高耸的烟囱、弧形的锅炉舱、外置的联动轮组都做了等比例的简化处理，没有照搬真实机车的复杂管线结构，而是把所有突出的棱角都做了R2以上的圆角过渡，完全符合玩具产品的安全设计规范，避免儿童玩耍时出现磕碰划伤的问题。整体的外形尺寸控制在掌心可握持的范围内，长度方向不超过120mm，宽度控制在45mm以内，高度从轮底到烟囱顶端约70mm，这个尺寸边界既可以保证放在桌面不占用过多陈列空间，也能适配市面上绝大多数通用的小比例玩具轨道，安装时轮组的内侧轮缘距离严格匹配轨道的槽宽，滑动过程中不会出现脱轨卡滞的问题。功能特性上，静态版本的结构做了一体化的分件设计，车身主体、烟囱、轮组、驾驶室顶部分别做独立分件，既方便注塑生产时的模具脱模，也能支持用户自行拆装更换不同配色的组件，轮组和车身之间预留了0.2mm的转动间隙，不需要额外加装轴承就能实现顺畅转动，推动时可以模拟真实机车的轮组联动效果。设计过程中特意把所有的装配卡扣都做了隐藏式处理，外表面看不到明显的合模线和装配缝隙，整体外观的完整性更强，烟囱部分做了中空的结构设计，既可以减少注塑时的材料用量，降低生产环节的成本，也能避免实心结构带来的缩水变形问题，保证外观面的平整光滑。锅炉舱的侧面没有做多余的浮雕装饰，预留了足够的平面区域，可以根据不同的产品需求印刷品牌标识或者复古编号，适配不同的定制化场景。轮组部分的辐条造型做了简化处理，没有复刻真实机车的复杂辐条结构，而是用加厚的实心轮片做造型，既提升了零件的结构强度，避免儿童摔碰时出现轮齿断裂的问题，也减少了模具加工的复杂度，降低生产制造的难度。驾驶室的弧形顶部做了1.5mm的均匀壁厚，整个车身的壁厚都控制在1.2-1.8mm之间，完全符合注塑成型的工艺要求，不会出现壁厚不均导致的翘曲、缺胶等生产缺陷。在实际的产品应用中，这个结构还可以拓展加装动力组件，在车身内部预留的空腔位置可以放入微型减速电机和纽扣电池，改造为电动行驶的版本，轮组的连接轴位置已经预留了传动配合的接口，不需要额外改动主体结构就能完成动力升级，适配不同定位的产品系列。从陈列展示的角度来看，整个造型的重心落在前后轮组的中间位置，静止放置时不会出现前倾或者后翻的问题，不需要额外加装支撑底座就能稳定放置在平面上，作为桌面摆件时的适配性更强。结构设计时还考虑了后期的表面处理工艺，所有外观面的脱模斜度都控制在1.5度以上，不管是做喷漆、电镀还是水转印的表面处理，都能保证涂层的均匀附着，不会出现积漆或者脱模划伤的问题。
