台式手动金属薄板剪切工装结构设计

　　在小型钣金加工、五金维修、教学实训以及单件小批量金属薄板裁切场景中，这类台式手动剪切装置的应用频次远高于大型数控剪板设备，毕竟多数场景下不需要处理超宽幅厚板材，反而对操作灵活性、场地适配性有更高要求。区别于手持铁皮剪的费力与裁切精度差的问题，这款台式剪切结构通过杠杆增力与齿轮齿条的啮合传动，将人手施加在操作杆上的较小力矩放大到剪切刃口处，能够轻松完成0.5-2mm厚度的冷轧钢板、铝板、铜板等常见金属薄板的直线裁切作业，刃口贴合度经过结构调校后，裁切边缘不会出现手持剪切常见的毛边翘曲、切口歪斜问题，能直接满足后续折弯、铆接工序的坯料精度要求，不需要额外的铣边修磨工序。

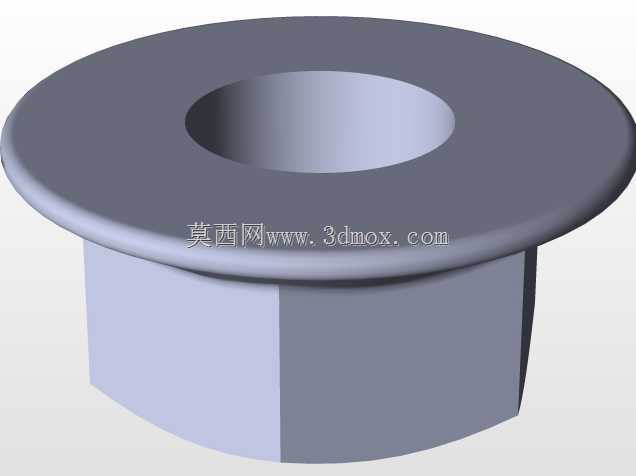

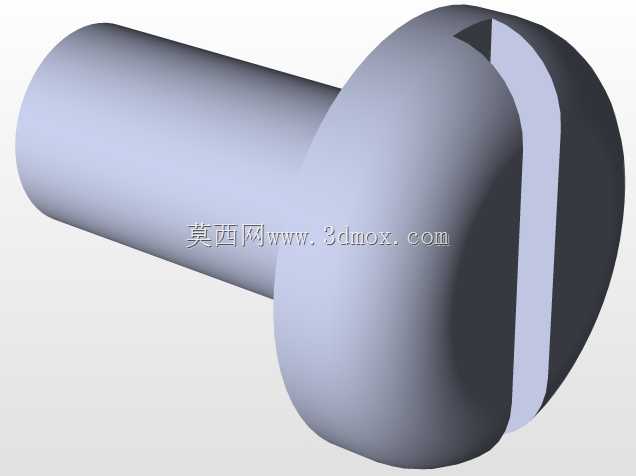

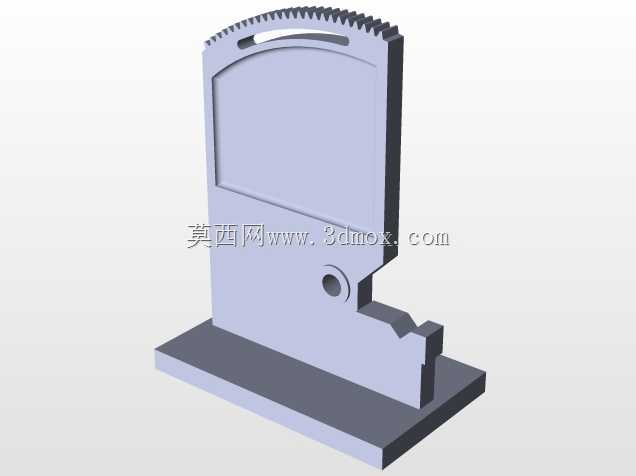

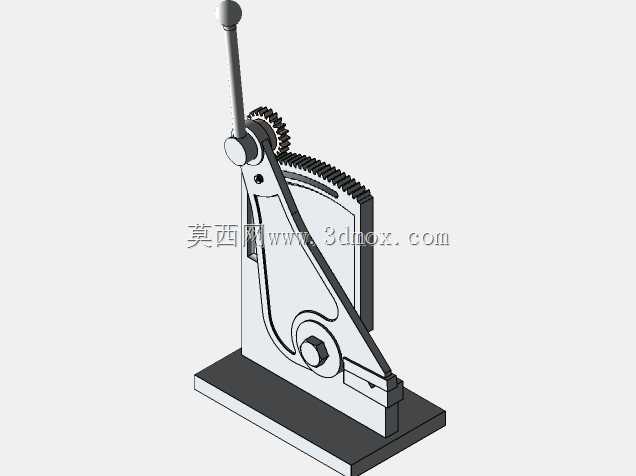

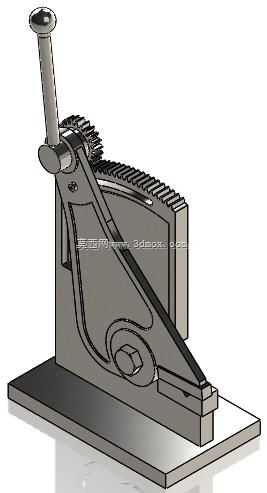

　　从结构设计逻辑来看，整个装置以厚重的铸铁底板作为安装基准，底板上预留的四个沉头安装孔可以直接通过螺栓固定在木质工作台或者金属钳工台面上，安装边界不超过400mm*200mm的台面范围，不需要额外的地基固定，整体高度控制在280mm以内，操作杆抬起后的最大高度不超过450mm，常规站立操作时手臂自然下垂即可握持操作杆，长时间作业也不会产生明显的肌肉疲劳。剪切执行部分采用了下刃固定、上刃绕固定销轴做圆弧摆动的结构，相比直上直下的闸式剪切结构，摆动式刃口在剪切过程中会对板材产生渐进式的撕扯剪切力，所需的操作力更小，同时上刃与下刃的间隙可以通过侧板上的调节螺钉进行微调，针对不同厚度、不同材质的板材调整到最优间隙值，避免间隙过大导致板材被挤入刃口缝隙、间隙过小导致刃口崩损的问题。

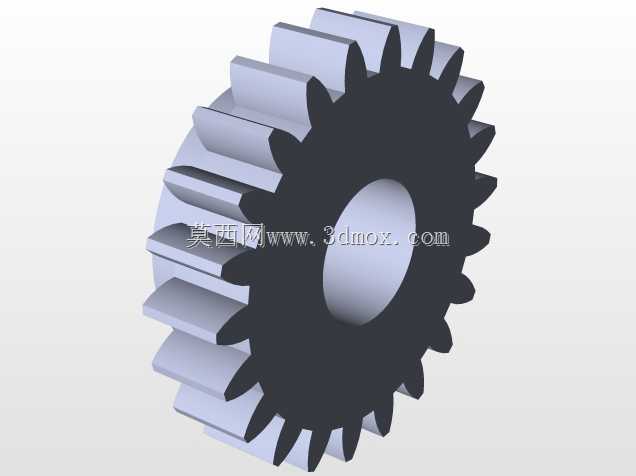

　　传动部分的齿轮齿条结构并非用来传递长距离动力，而是在操作杆下压的初始阶段，通过齿轮啮合带动上刃支架完成预压行程，将待剪切的板材牢牢压在刃口旁的压料板上，避免剪切过程中板材移位，当压料板完全压紧板材后，操作杆的杠杆力直接作用在上刃的摆动销轴上，带动刃口完成全程裁切，这种分阶段的力传递设计，既解决了手动剪切时板材容易窜动的痛点，又不会额外增加操作行程。操作杆顶端的球形握把做了滚花防滑处理，握持时不会因为手上沾有切削油或者金属碎屑出现打滑问题，握把与杆身采用螺纹连接，磨损后可以单独更换，不需要更换整根操作杆。

　　在实际使用场景中，这类剪切装置常被布置在钣金工位的边角位置，用来完成小尺寸坯料的裁切、板材边角的修剪、异形件的粗切等作业，相比电动剪板机，它不需要接电，不存在漏电风险，也没有电动设备的噪音问题，在学校的金工实训车间里，学生可以通过操作这类装置直观理解杠杆增力、剪切刃口角度、压料机构的作用原理，建立对钣金剪切工艺的基础认知；在小型五金维修门店，维修师傅可以用它快速裁切薄铁皮制作设备的密封垫片、小型支架的坯料，不需要拿着材料跑到外协加工点裁切，大幅提升维修效率；在个人DIY工坊里，爱好者也能通过这类装置完成模型金属配件、小型铁艺作品的板材裁切，操作门槛低，安全系数高，只要注意不要将手指靠近刃口位置，即使是没有太多机械操作经验的使用者也能快速上手。

　　结构细节上，所有转动销轴位置都设计了润滑油孔，日常维护时只需要定期向油孔内注入少量机械润滑油，就能保证转动部位的灵活性，避免长期使用后出现锈蚀卡滞的问题；刃口部分采用合金工具钢淬火处理，硬度达到HRC55-60，正常使用情况下剪切上万次也不会出现明显的刃口磨损，当刃口出现钝口或者小崩缺时，只需要拆下上刃和下刃，用平面磨床重新磨削刃口平面即可恢复剪切性能，不需要整体更换剪切部件，后期维护成本极低。底板表面做了喷塑处理，能够抵御日常使用中的金属碎屑刮擦、切削油腐蚀，长期使用也不会出现大面积锈迹，保持工位的整洁度。
