同轴式行星轮系传动结构三维设计

　　在中小功率传动场景里，行星轮系的应用覆盖范围极广，从自动化生产线的输送辊道驱动，到小型伺服执行机构的末端减速，再到民用机电设备的动力传输单元，这类同轴式轮系的结构优势十分突出。不同于定轴轮系的平行轴布局，这套行星轮系采用太阳轮居中、多个行星轮沿内齿圈圆周均布的结构，动力从太阳轮输入后，会通过行星轮的啮合分流，最终经行星架或者固定齿圈的方式输出，整个传动链的载荷被均匀分配到数个啮合齿面上，单齿承受的接触应力比同功率定轴轮系低三成以上，适合在安装空间受限、输出扭矩要求较高的工位使用。

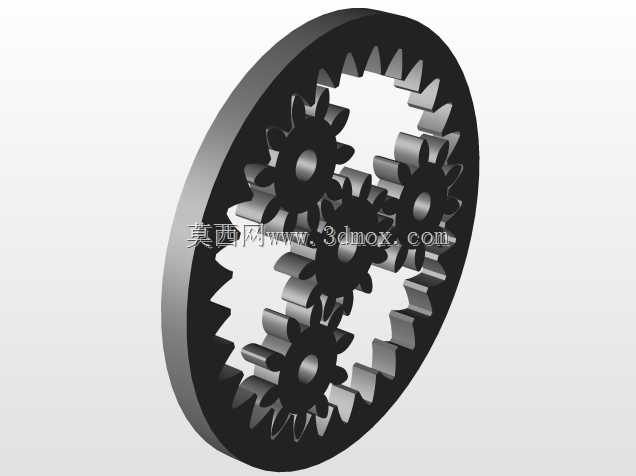

　　从实际安装边界来看，这套轮系的轴向尺寸控制得比较紧凑，整体外径与内齿圈的齿根圆直接关联，安装时不需要额外预留平行轴的跨距空间，输入端和输出端保持同轴，能直接嵌入到电机与执行端的连接轴系里，不需要额外设计联轴器的偏移补偿结构，对安装基座的同轴度公差要求也比平行轴传动更宽松。做结构设计的时候，行星轮的数量选择是核心考量点，这套结构采用三个行星轮均布的方案，既避免了四个行星轮带来的均载机构设计复杂度，也不会因为两个行星轮的布局导致径向力不平衡，运转时的径向载荷能相互抵消，支撑轴承的选型压力会小很多，不需要选用大载荷的重载轴承就能满足长期运转需求。

　　在功能特性上，这套轮系可以通过固定不同构件实现三种传动比输出：固定内齿圈时，太阳轮输入、行星架输出能获得较大的减速比，适合常规减速场景；固定行星架时，太阳轮输入、内齿圈输出可以获得反向的增速传动，适合小功率的增速测试场景；固定太阳轮时，内齿圈输入、行星架输出能获得中等减速比，适合输入转速较低的重载传动场景。设计过程中，齿形参数的匹配做了反复校核，太阳轮和行星轮的变位系数经过调整，避免了少齿数带来的根切问题，同时内齿圈采用正变位设计，补偿了内啮合传动的齿顶间隙，运转时不会出现齿面卡滞的问题。

　　实际应用中，这类行星轮系常被集成到小型伺服减速单元里，用在自动化设备的翻转机构、分度转台的驱动端，因为同轴布局的特点，整个驱动单元可以做成圆柱形结构，直接安装在设备的回转中心位置，不需要额外设计传动支架，能大幅缩小设备的整体体积。做安装适配的时候要注意，行星架的输出端连接孔公差要和负载轴的公差匹配，避免过盈量太大导致装配时行星架变形，进而影响行星轮的啮合间隙；内齿圈的外圈和安装基座的配合要选过渡配合，不能有过大的径向间隙，否则运转时内齿圈的微颤会导致啮合噪音增大，长期使用还会加剧齿面的磨损。

　　从结构细节来看，行星轮的支撑采用滚针轴承直接内嵌在行星轮本体的孔位里，省去了额外的轴套结构，进一步压缩了轴向尺寸，行星轮的端面和行星架侧板之间预留了合理的轴向间隙，避免热胀冷缩时出现端面摩擦。整个轮系的润滑可以采用脂润滑方式，因为结构密封性较好，注脂后可以长时间不需要维护，适合在不方便频繁加注润滑油的封闭设备内部使用。在传动效率方面，因为内啮合传动的滑动摩擦损失比外啮合小，这套轮系在额定载荷下的传动效率能保持在较高水平，不会因为减速比大就出现过多的功率损耗，用在对能耗有要求的移动设备传动场景里也十分适配。
