紧凑型中柱螺旋圆梯结构设计方案

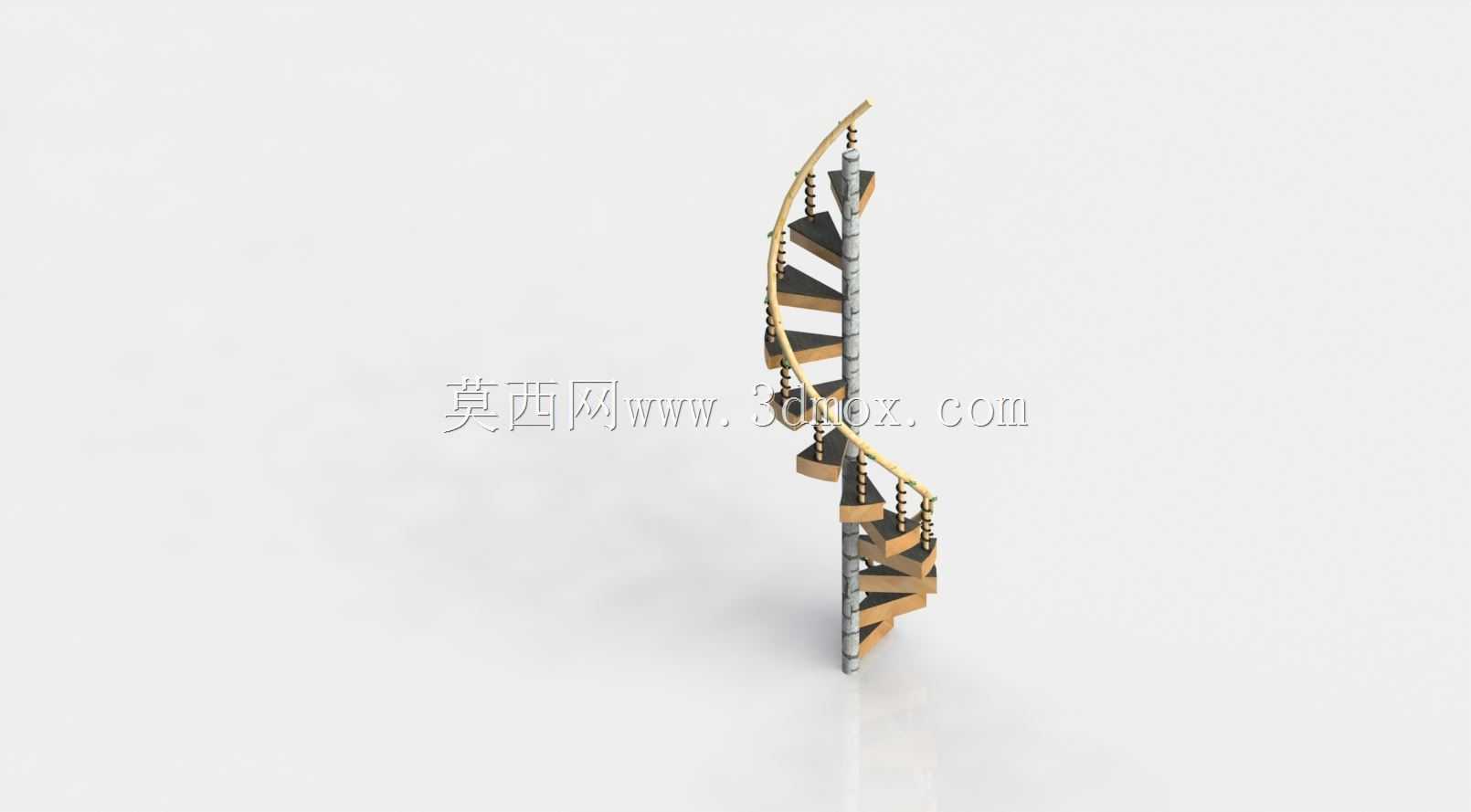

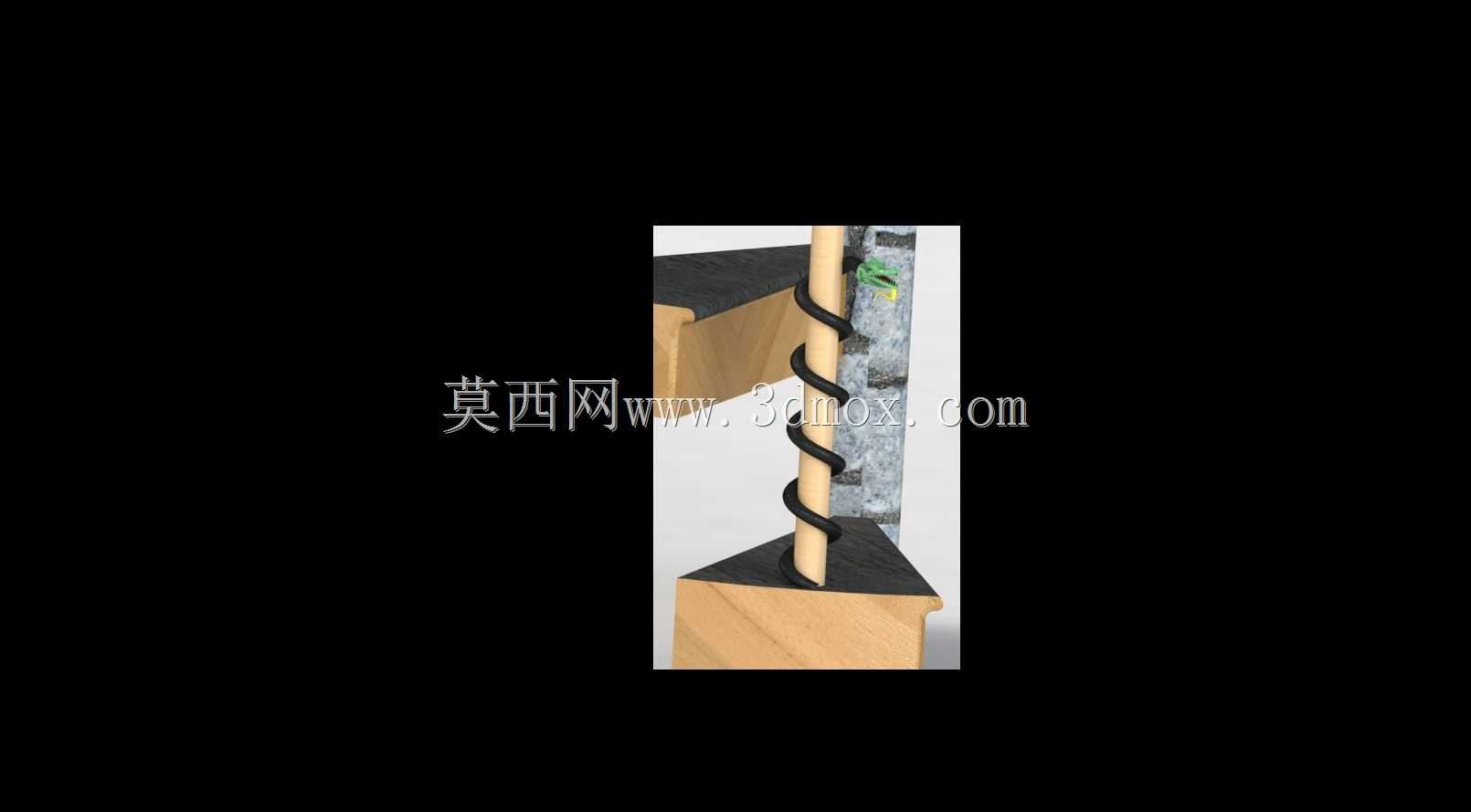

　　这款中柱式螺旋圆梯的设计，最初是针对loft小户型、复式夹层、小型商业空间竖向通行需求做的结构优化，这类场景普遍存在平面预留尺寸紧张、常规折返梯无法布置的痛点，常规直跑梯单跑需要至少2.4米的水平投影长度，折返梯更是需要3米以上的开间，而这款螺旋梯的水平投影直径仅需1.6米，就能完成2.8米到3.2米标准层高的竖向通行，完全适配小面宽的竖向交通场景。从结构受力逻辑来看，整个梯体的核心承载依托中心的钢制立柱，所有踏步板的内侧端都通过抱箍结构与中柱刚性连接，外侧通过弧形扶手的连续杆件形成整体受力框架，踏步板采用扇形切角设计，每级踏步的内侧有效宽度控制在120mm以上，外侧通行宽度达到280mm，完全满足单人日常通行的步幅需求，

　　同时每级踏步的高度统一设置为180mm，符合人体工程学的步高阈值，避免上下通行时的抬脚疲劳。设计过程中首先要确定的是安装边界条件，中柱的底部需要固定在地面结构层上，要求地面混凝土厚度不小于100mm，采用膨胀螺栓加焊接预埋板的固定方式，顶部则需要与上层楼板的结构梁做侧向拉结，避免梯体整体出现侧向晃动，整个梯体的安装不需要破坏大面积的墙面结构，仅需在上下固定点做局部结构处理，对于后期加装的夹层场景适配性极强。从功能特性上看，这款螺旋梯的踏步板采用防滑纹理设计，边缘做了圆弧收边处理，避免尖锐棱角的磕碰风险，外侧扶手采用连续弯曲的圆管结构，扶手高度统一设置为900mm，扶手下方设置了等距分布的竖向栏杆，栏杆间距控制在110mm以内，

　　符合民用建筑防护栏杆的安全规范要求，防止儿童从栏杆间隙钻出。在实际应用场景中，这类螺旋梯除了民用小户型的夹层通行，还可以用于工业设备的操作平台登高、小型商铺的隔层通行、户外景观塔的登高通道等场景，针对户外使用场景，只需要将材质替换为热镀锌钢材加表面喷塑处理，就能满足户外防腐防锈的使用需求。设计时特意做了模块化的结构拆分，整个梯体分为中柱标准节、踏步组件、扶手段、栏杆组件四个模块，每个模块的重量都控制在单人可搬运的范围内，现场安装时不需要大型吊装设备，只需要按照编号依次拼接固定即可，安装周期可以控制在4小时以内，大幅降低了现场施工的难度。在受力校核环节，每级踏步的设计活荷载按照2.5kN/㎡的民用建筑楼梯荷载标准取值，

　　中柱的轴向承载力经过校核可以满足总高度4米以内的通行需求，不会出现结构失稳的问题，扶手的侧向推力按照1kN/m的防护要求做了加强处理，侧向倚靠时不会出现明显变形。很多人担心螺旋梯的通行舒适度问题，这款设计特意调整了踏步的旋转角度，每级踏步的旋转角度控制在22.5度，整梯旋转360度即可完成1.6米的层高提升，针对3米层高的场景，整梯旋转角度为405度，踏步的行走轨迹线设置在距离中柱350mm的位置，这个位置的踏步宽度始终保持在220mm以上，完全满足日常行走的步幅需求，不会出现踩空的风险。另外在安装边界上，整梯的最小预留洞口尺寸仅需1.7米见方，相比常规楼梯2.5米以上的洞口要求，能节省至少40%的楼板开洞面积，对于空间利用率要求极高的小户型来说，这部分节省的面积可以转化为储物空间或者功能区，实际使用价值很高。踏步板的材质可以根据使用场景做替换，民用场景可以选择实木踏步板提升触感，工业场景可以选择花纹钢板提升耐磨性能，户外场景可以选择玻璃钢格栅板提升防腐防滑性能，整个梯体的连接结构都做了通用化设计，不需要调整主体结构就能适配不同材质的踏步替换。
