车用单片离合器片总成结构设计

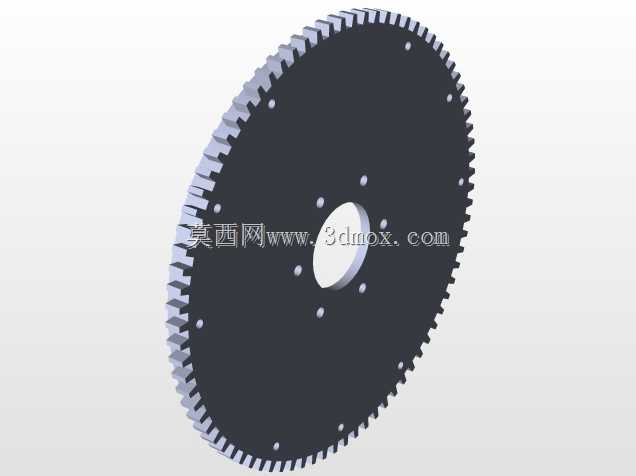

　　在手动挡乘用车辆、轻型商用车辆的传动系统布局中，单片离合器片总成是衔接发动机飞轮与变速器输入轴的核心传动部件，直接承担着动力切断、平顺接合、过载保护的关键作用，其结构设计合理性直接决定整车起步平顺性、换挡操作手感与传动系统使用寿命。日常车辆运行场景中，驾驶员踩下离合踏板时，离合器片在膜片弹簧的作用下与发动机飞轮端面脱离接触，切断曲轴输出的动力流，为变速器换挡提供无载荷的操作条件；松开踏板时，离合器片在压盘的压紧力作用下逐步贴合飞轮端面，依靠摩擦面的摩擦力矩将发动机输出扭矩平稳传递至变速器输入轴，实现车辆的平稳起步。

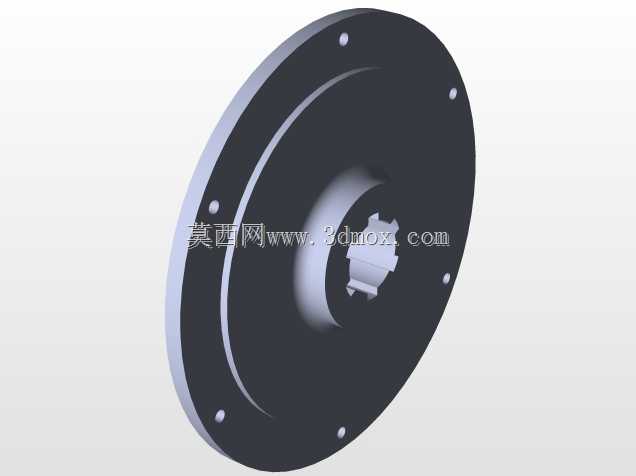

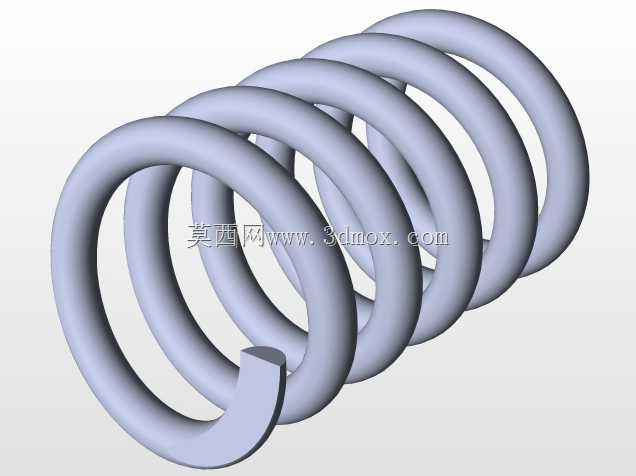

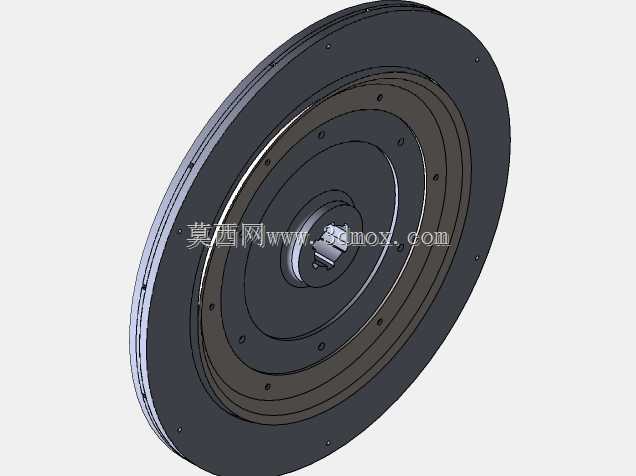

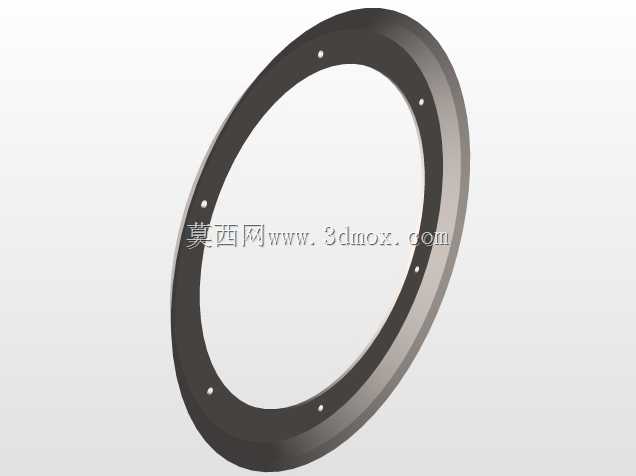

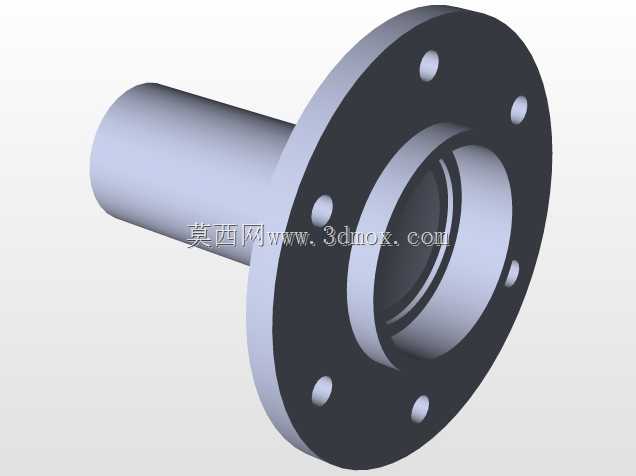

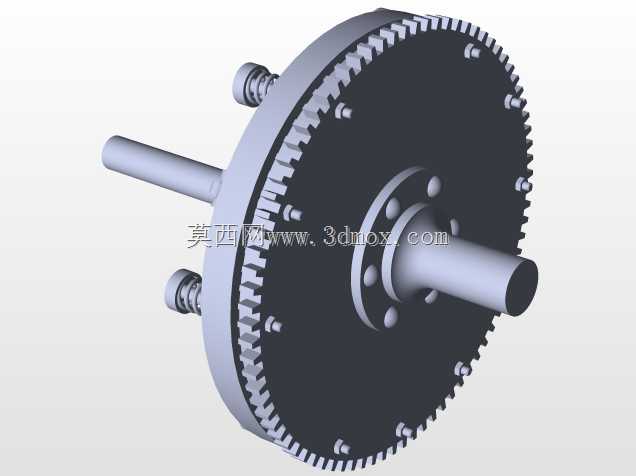

　　从结构设计逻辑来看，该单片离合器片总成采用环形摩擦片与中心花键毂分体缓冲的设计思路，外围环形基体为摩擦材料安装载体，沿圆周方向均匀分布多组固定铆点，将两侧摩擦衬片牢固铆接在钢质基体上，摩擦衬片采用耐磨损、摩擦系数稳定的复合材料制作，表面预留有散热沟槽，可在频繁离合接合过程中快速导出摩擦产生的热量，避免高温导致摩擦系数衰减、衬片烧蚀等问题。中心花键毂采用内花键结构，与变速器输入轴的外花键形成滑动配合，可在轴向上实现小范围的位移，满足离合分离与接合过程的轴向移动需求；花键毂与外围摩擦片基体之间设置有缓冲减震结构，通过周向分布的弹性减震元件吸收动力传递过程中的扭转振动，避免发动机运转的扭矩波动直接传递至变速器，降低传动系统的冲击噪音，提升整车行驶的平顺性。

　　从安装边界与尺寸适配角度来看，该离合器片总成的外径尺寸匹配对应排量发动机的飞轮安装尺寸，整体轴向厚度控制在合理范围内，可适配常规手动变速器的离合器安装腔空间，安装时需保证摩擦片与飞轮、压盘的端面平行度，花键毂与输入轴的同轴度误差需控制在工程允许范围内，避免安装偏斜导致的接合抖动、偏磨等问题。摩擦片的有效摩擦半径经过扭矩匹配计算，可传递对应发动机的最大输出扭矩，同时预留合理的扭矩储备系数，避免车辆重载、急加速工况下出现离合器打滑问题；花键的模数、齿数与压力角参数完全匹配对应型号变速器的输入轴参数，保证花键配合的侧隙在合理区间，既可以实现顺畅的轴向滑动，又不会因侧隙过大产生传动冲击。

　　在实际工程应用中，这类单片离合器片总成多用于前置前驱、前置后驱的轻型车辆传动系统，相比多片离合器结构，单片式结构轴向尺寸更小、结构更简单、维护更换成本更低，完全可以满足常规民用车辆的使用需求。设计过程中需要重点校核摩擦面的比压、滑磨功、减震弹簧的刚度与疲劳寿命，保证在频繁起步、半联动工况下的结构可靠性；同时摩擦片的旋转动平衡精度需要满足高速旋转的要求，避免发动机高转速运转时离合器总成产生径向跳动，导致踏板抖动、传动异响等问题。日常使用过程中，摩擦衬片会随着使用里程增加逐步磨损，当磨损量达到设计极限时，需及时更换离合器片总成，避免铆钉外露刮伤飞轮与压盘端面，造成更大的维修成本。
