双侧带叉耳安装位的承托式支架结构

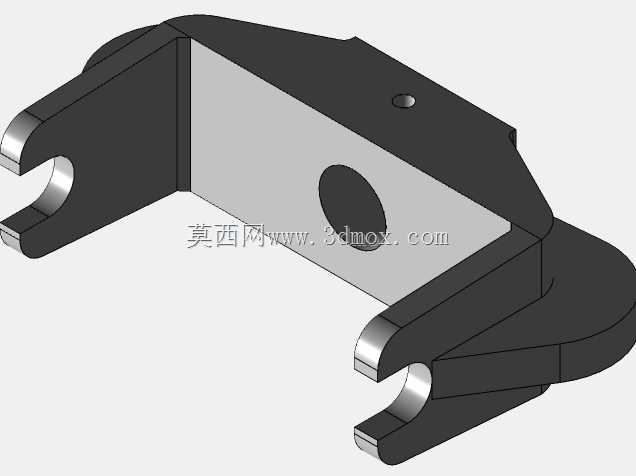

　　这类带双侧叉耳的承托支架，在工业装配场景里的应用覆盖范围很广，从轻型输送线的侧边导向组件安装，到小型动力单元的机身固定，再到工装夹具的定位模块承托，都能见到同结构逻辑的支架身影。不同于平板式直装支座，这类支架的核心设计逻辑是通过主体立板与底部安装法兰形成L型承托基准，同时在立板上下两端延伸出带同轴销孔的叉耳结构，用来实现被支撑部件的铰接式连接，既可以保证被连接件在销孔轴线方向的固定限位，又能预留绕销轴的小角度摆动余量，抵消设备运行过程中产生的装配公差累积与微幅振动位移。从结构细节来看，支架主体的立板做了等厚度设计，板面中部预留的大尺寸通孔并非减重孔，实际装配中这个位置用来穿过被承托部件的定位凸台或者外接管线，

　　避免支架与被连接件产生空间干涉，立板上部的小直径螺纹孔用来安装限位挡片，防止铰接在叉耳上的部件沿销轴轴向窜动。上下两组叉耳的销孔保持严格同轴，孔壁做了倒角处理，方便压装耐磨衬套，衬套压装后与销轴的配合间隙控制在0.02mm到0.05mm之间，既保证铰接转动的灵活性，又不会因为间隙过大产生晃动异响。底部的安装法兰做了加宽加厚处理，法兰面与立板的连接处设置了过渡圆角，避免直角连接处的应力集中，法兰上预留的安装孔位按照等间距排布，适配常用的内六角螺栓安装规格，安装时法兰面与设备基座的贴合面需要保证平面度不低于0.1mm，防止螺栓锁紧后支架产生形变，导致上下叉耳的同轴度超差。在实际选型适配过程中，首先要确认安装边界：

　　支架的总宽度需要小于安装位的预留空间，底部法兰的孔位中心距要和基座上的预装螺纹孔完全匹配，上下叉耳的开档尺寸要适配被铰接部件的连接端厚度，销孔直径要匹配选用的销轴直径，同时还要核算支架的承重能力，当被支撑部件的重量超过支架额定载荷的70%时，需要在立板背部增设加强筋结构，避免长期负载下立板产生弯曲变形。设计这类支架的时候，通常会先确定铰接点的中心高度，也就是叉耳销孔的轴线到底部法兰安装面的垂直距离，这个尺寸直接决定被支撑部件的安装高度，是整个结构的核心尺寸基准，之后再根据被连接件的摆动范围确定立板的高度与宽度，保证部件摆动过程中不会和立板产生碰撞，叉耳的厚度需要根据销轴的剪切强度来核算，避免负载下叉耳出现断裂变形。

　　这类支架的材质通常选用Q235结构钢，表面做发黑或者喷塑处理提升防锈能力，在有耐腐蚀要求的场景下也可以选用304不锈钢加工，加工过程中需要重点保证两组叉耳销孔的同轴度，以及销孔轴线与底部法兰安装面的平行度，这两个形位公差如果超差，会直接导致铰接部件转动卡滞，甚至出现装配不上的问题。在日常设备维护中，这类支架的检查重点是叉耳销孔的磨损量，当衬套磨损量超过0.2mm时需要及时更换衬套，同时检查底部安装螺栓的锁紧力矩，避免螺栓松动导致支架移位，影响整套机构的运行精度。不同于焊接式的固定支架，这种一体式加工的支架结构整体性更好，没有焊缝开裂的风险，安装拆卸也更方便，在中小载荷的铰接支撑场景下，比分体式装配的支架结构可靠性更高，也能减少装配环节的调整工作量。
