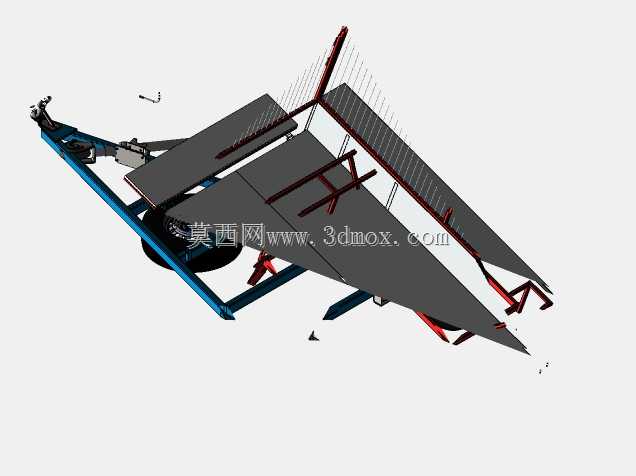

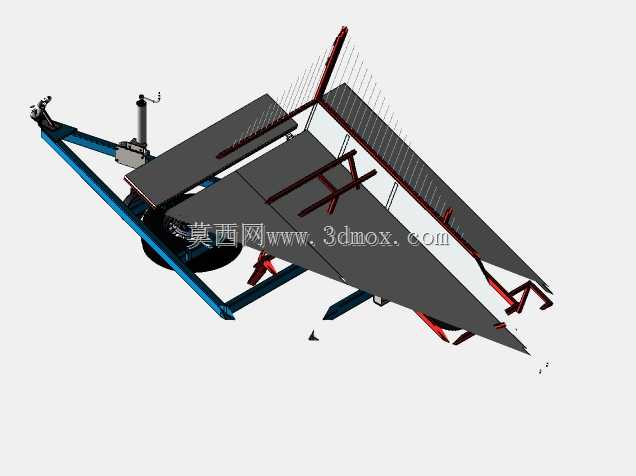

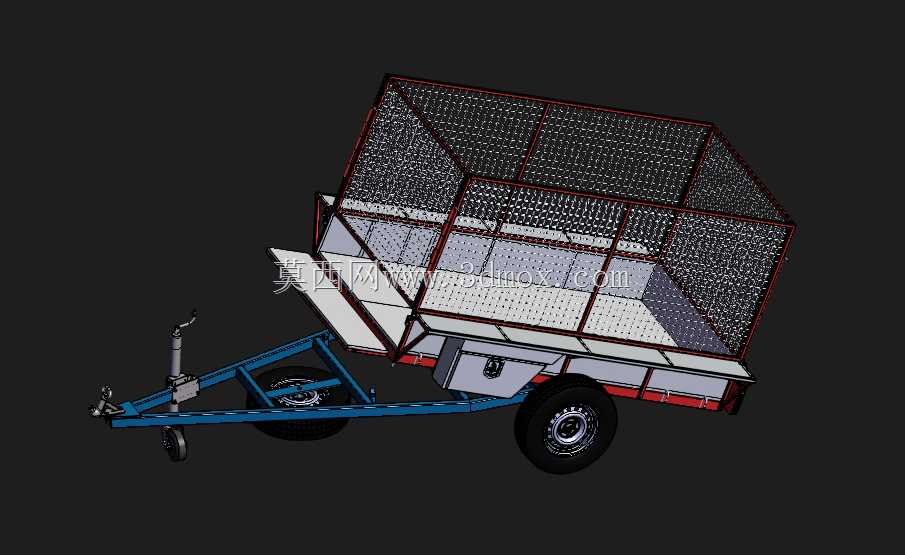

带扭臂悬架8x4英尺倾翻斗式拖车结构

该款倾翻斗式拖车主要面向小型农牧场物料转运、城郊短途散货配送、户外工程零散物料接驳等场景使用，可适配多数家用皮卡、小型农用拖拉机、轻型越野车辆的后牵引接口，无需对牵引车辆做额外改装即可完成挂接使用，能够有效解决小批量散料、农资、轻型工具设备短距离转运时依赖大型货运车辆成本过高、狭窄场地通行受限的痛点。

在实际用途层面，该拖车可承载袋装农资、建筑砂石、园林修剪废弃物、小型农机具等多种类型货物，倾翻式货厢设计可在卸货时通过手动或辅助动力抬起货厢前端，让货物依靠自重从货厢尾部滑出，无需人工逐件搬运卸货，大幅降低零散物料转运的人力消耗，提升短途转运的作业效率。

产品功能特性上，整车采用单轴布局搭配扭臂悬架结构，相比传统钢板弹簧悬架结构更紧凑，自重更轻，同时能够在非铺装的田间小路、坑洼工地路面行驶时有效过滤路面颠簸冲击，减少货厢内物料因剧烈震动出现的撒漏，也能避免行驶过程中震动对车架连接部位造成的疲劳损伤。货厢部分采用高围网加实体底板的组合结构，实体底板可承载颗粒状、粉状散料不会出现漏料，上部围网结构既可以抬高货厢的有效装载容积，又不会过多增加整车自重，同时围网的通透特性也能降低行驶过程中的风阻，减少牵引车辆的额外油耗。车架前端设置有可调节高度的牵引支架与支撑轮，在未与牵引车辆挂接时，可通过支撑轮稳定停放在场地内，也可通过支撑轮小范围调整拖车位置，方便挂接操作。

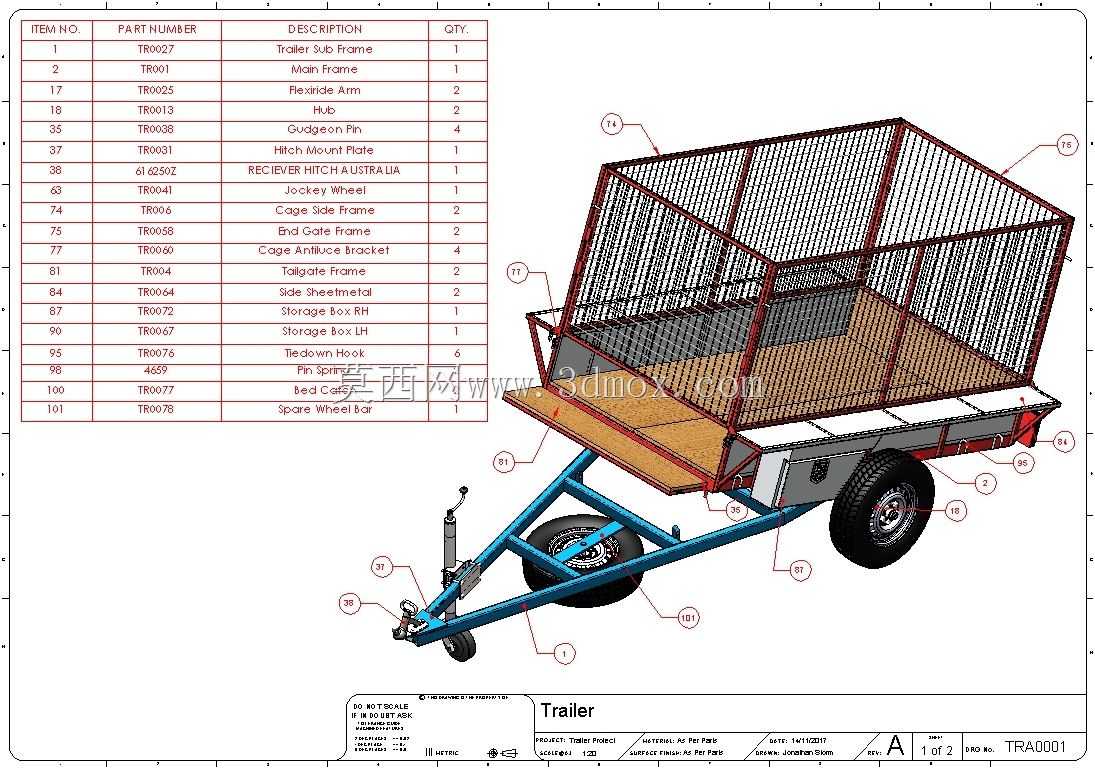

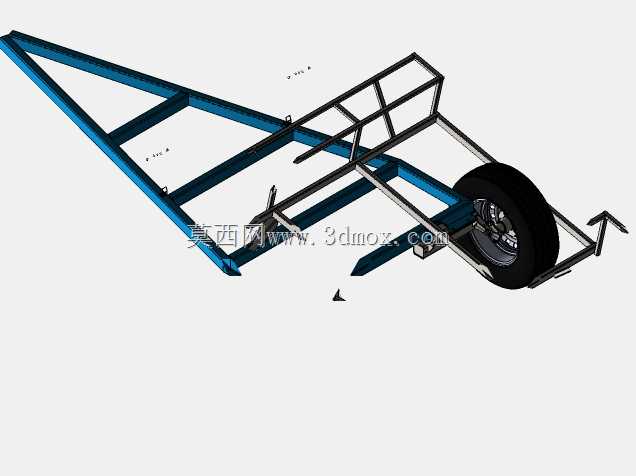

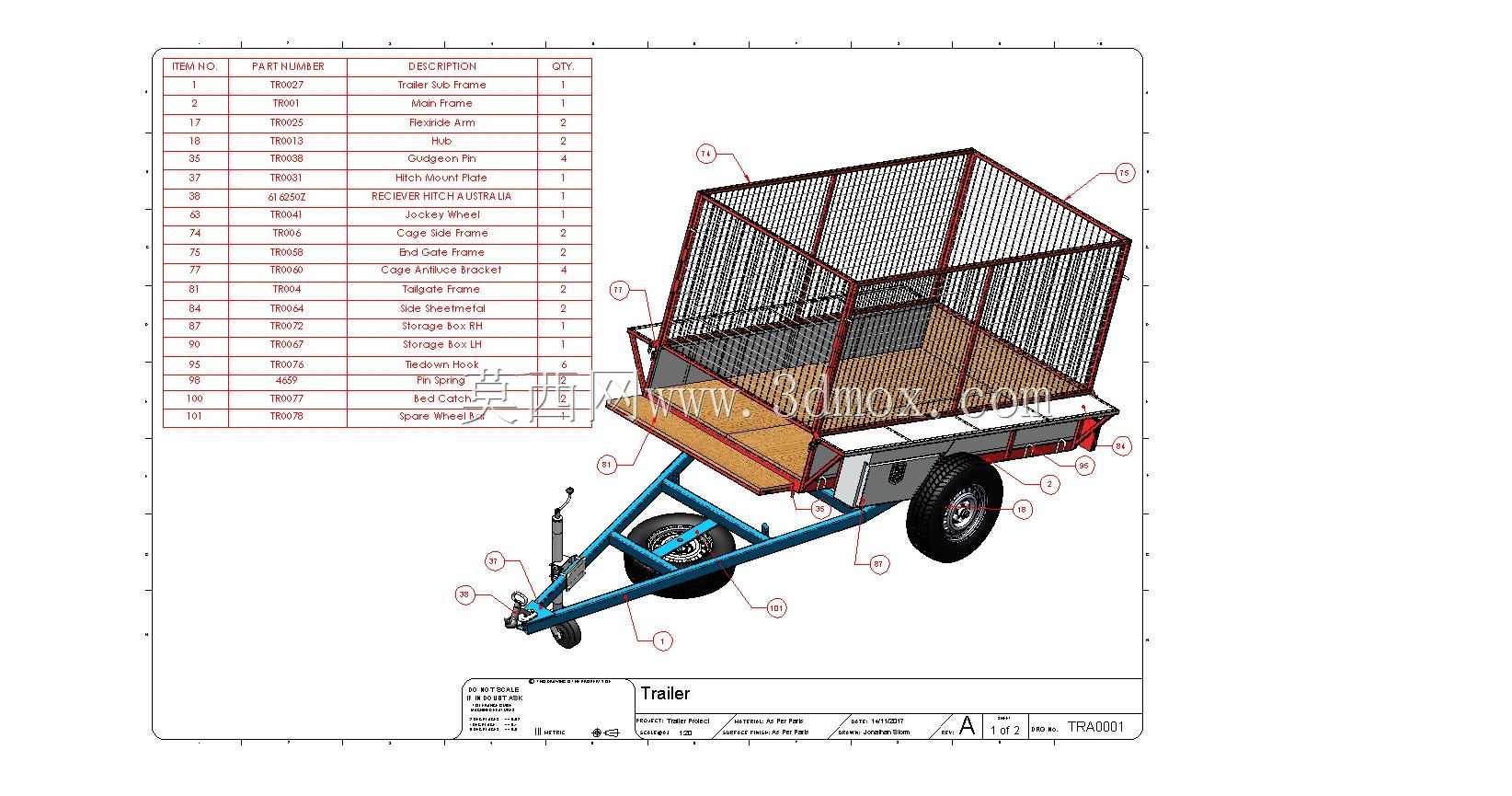

设计思路层面，整车采用模块化装配思路，全车包含上百个独立装配零件，各连接部位均采用标准化紧固件连接，后期使用过程中若出现零件磨损、碰撞损坏，可单独拆卸更换对应零件，无需整体更换车架或货厢结构，大幅降低后期维护成本。车架主体采用矩形钢管焊接成型，在保证整体结构强度满足额定承载需求的前提下，尽可能优化管材排布减少冗余材料使用，控制整车自重。牵引连接部位做了加强焊接处理，应对起步、制动时的瞬时冲击力，避免牵引部位出现变形断裂。货厢与车架的铰接点设置在货厢尾部下端，配合前部的倾翻支撑结构，可实现大角度倾翻，保证货厢内的散装物料能够完全卸出，不会在货厢前部残留积料。

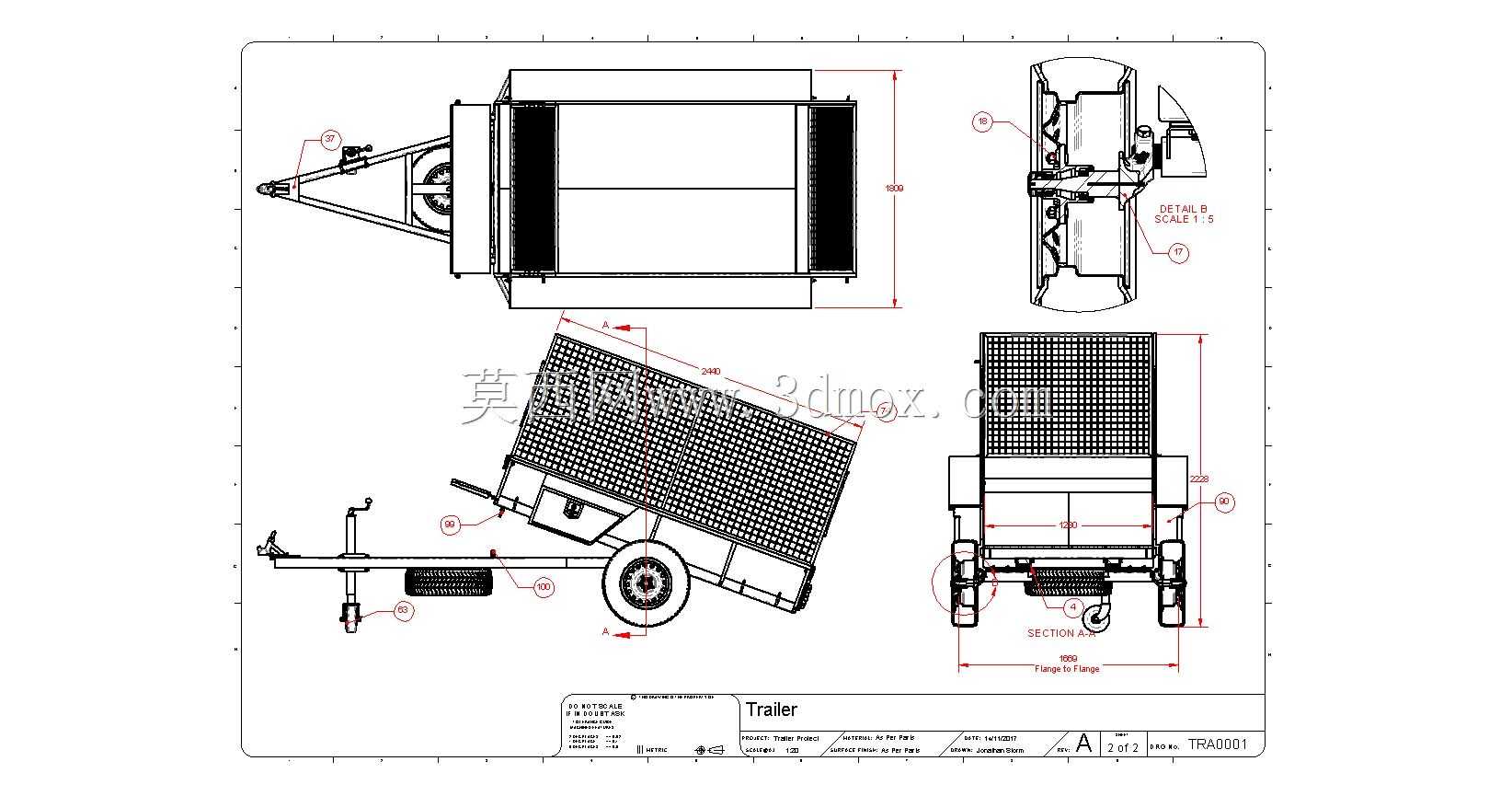

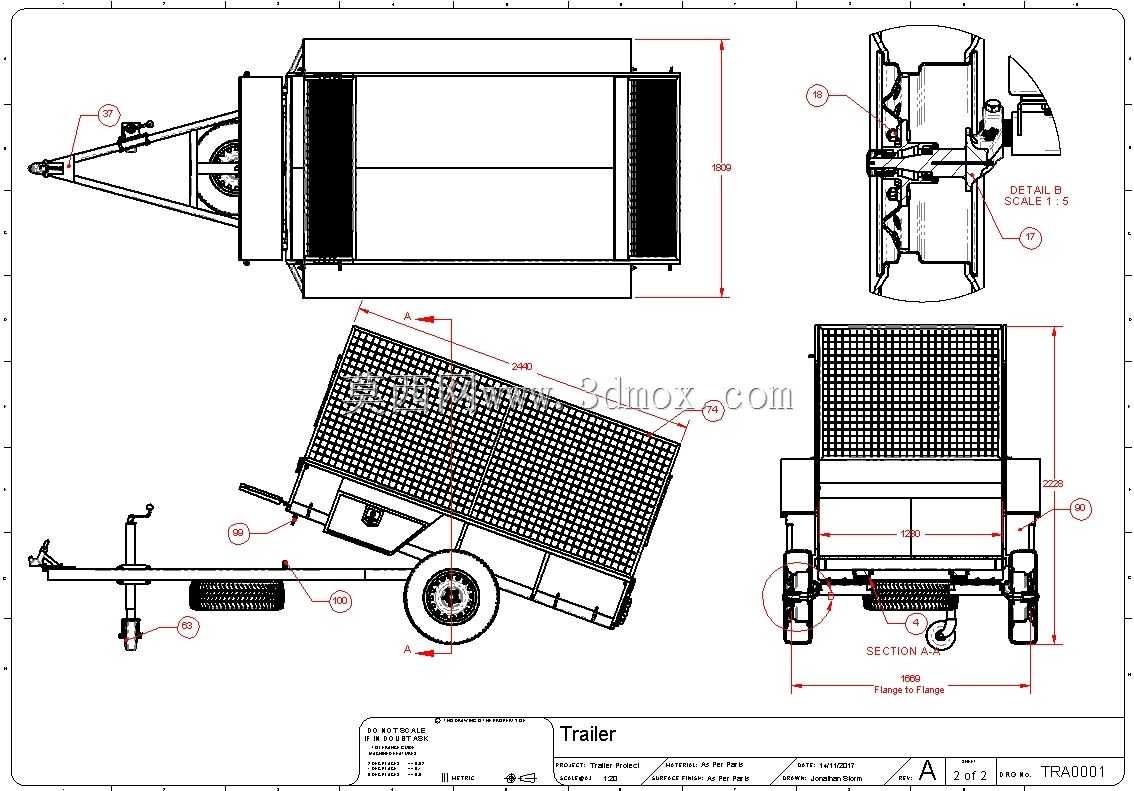

外形尺寸与安装边界方面，该拖车货厢主体尺寸为8x4英尺，整体宽度控制在常规轻型车辆的通行宽度范围内，可顺利通过乡村窄路、小区出入口、园林步道等狭窄通道，不会出现通行卡滞。整车高度在围网收起状态下可满足常规限高路段的通行要求，牵引接口的高度适配多数轻型牵引车辆的后牵引钩安装高度，挂接后车架保持水平状态，不会出现前高后低或前低后高的倾斜状态，保证行驶过程中轮胎受力均匀，减少轮胎异常磨损。悬架安装位置与车轴的匹配经过精准调校，轮距设置可保证车辆转弯时的稳定性，避免在满载转弯时出现侧翻风险，制动联动接口预留了与牵引车辆制动系统连接的安装位，可根据使用需求加装同步制动结构，提升高速行驶时的制动安全性。
