该零件对应小型精密数控车床刀塔或刀座上使用的变径工具衬套,主要解决EMCO Turn 220这类紧凑型教学与小批量加工设备在夹持小直径刀具时的适配问题。车间里常见的刀座孔通常按较大规格刀具设计,而实际钻削、铰削、镗削或使用小直径立铣刀时,刀具柄部往往只有数毫米,若直接装夹,会出现同轴度差、压紧不稳、刀具偏摆甚至打滑的问题。衬套的作用就是在原有16mm安装孔与3mm刀具柄部之间建立过渡定位关系,使小规格刀具能够复用标准刀座,减少换刀座、改刀塔或额外制作专用夹具的工作量。

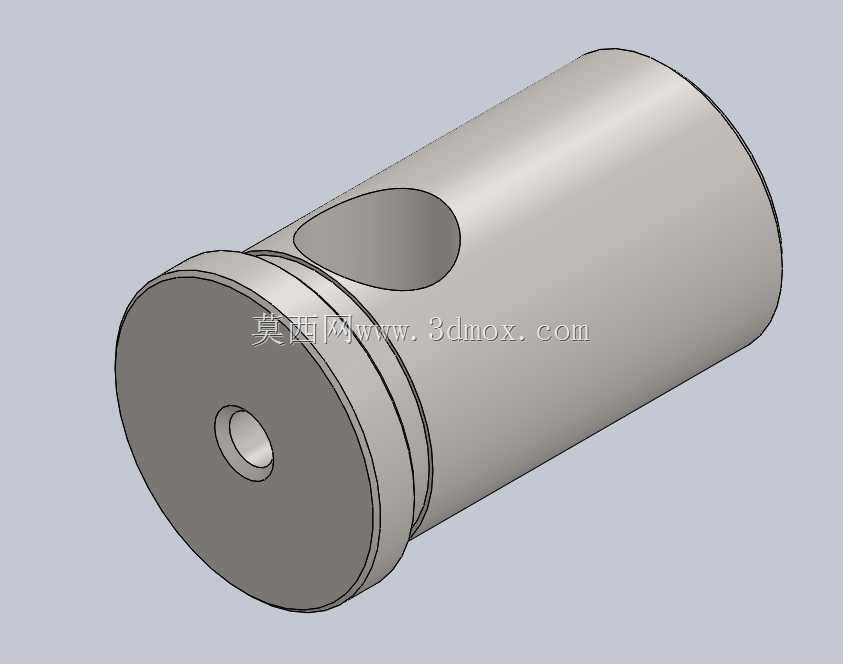

从结构上看,零件主体为阶梯圆柱套,外部大直径段负责与机床刀座孔配合,前端带凸缘或台阶面,用于轴向定位并限制衬套在装入方向上的过冲。内孔按小刀具柄部设计,形成连续的径向支撑,而不是仅靠端部点接触。侧壁开设的横向圆孔并非装饰特征,它通常对应锁紧螺钉、定位销或刀具侧向固定位置,使刀具装入后可由侧面压紧件作用于柄部,防止切削受力时刀具轴向窜动。对于车床上进行钻、铰、攻丝等工序而言,这种侧向固定方式比单纯摩擦夹持更可靠,尤其在进给负载波动、刀具反转或频繁启停时,能明显降低刀具退刀时被带出的风险。
建模时需要优先保证的是内外圆柱面的同轴关系。外圆与刀座孔之间属于定位配合,尺寸链应围绕名义16mm外圆、前端台阶厚度、总长以及内孔名义3mm展开;内孔则要与刀具柄部形成合适间隙,既保证刀具能顺利插入,又不能因间隙过大削弱导向精度。前端凸缘外径略大于主体外圆,装配时可贴靠刀座端面,承担轴向限位;凸缘与主体交界处应保留清晰过渡,实际加工中可根据工艺设置小圆角或退刀结构,但在三维装配校核中不能让该区域与刀座端面发生干涉。侧壁横孔的位置要结合刀座锁紧螺钉中心线确定,孔轴与衬套轴线宜保持垂直相交,若偏置过大,螺钉压紧点会偏离刀具柄部中心,造成夹持力分解不均。
在实际使用场景中,这类衬套多用于小型轴类、套类零件的二次加工。例如在仪表零件、教学试件、小型接头或精密销类工件上加工中心孔、小孔、径向孔或浅槽时,刀具悬伸较短,主轴转速较高,刀杆刚性和夹持同心度直接影响孔壁质量。衬套通过增加柄部接触长度,使刀具受力点更接近切削端,降低颤振纹路和孔径扩大趋势。对于需要反复更换同柄径刀具的工位,衬套还能保护刀座内孔,避免刀具频繁装卸造成原配孔面拉伤或磨损;当衬套内孔出现磨损后,可单独更换衬套,维修成本远低于修复整组刀座。
设计思路上,不应把它理解为普通圆管,而是一个兼具定位、导向、夹紧传力和易更换功能的中间工装。外形虽然简单,但配合面选择、台阶方向、侧孔位置和壁厚分布都要服从刀座结构。外圆过长会增加拆装阻力,过短则导向不足;内孔支撑段应覆盖刀具柄部主要夹持区,避免刀具只在端口处被约束;侧壁开孔后剩余截面会削弱局部刚性,因此孔边到端面和到内孔壁的材料厚度需要保留合理余量。三维装配时应把衬套、刀座、锁紧螺钉和刀具柄部放在一起检查,重点确认衬套装入后凸缘贴合、侧孔与螺钉对正、刀具插入深度足够、压紧件不会顶伤内孔边缘。
安装边界方面,主体外圆按刀座16mm孔布置,前端法兰外径需小于刀座周边让位空间,总长不能干涉相邻刀位或回转工件;内孔面向3mm柄部刀具,刀具穿过衬套后伸出长度应根据工序控制,悬伸过长会削弱衬套带来的刚性优势。横向锁紧孔的高度要与刀座螺钉中心一致,装配后螺钉端部应压在刀具柄部有效区域,而不是压在刀柄扁位之外或衬套孔口。通过这些结构约束,衬套能够在紧凑车床有限的刀塔空间内完成小刀具的稳定装夹,使标准刀座兼容更小规格刀具,并在批量试制、教学实训和精密小件加工中保持较好的互换性与维护便利性。
