EMCO车床16转4.2变径工具衬套

　　在小型数控车床的刀塔与刀座配置中，刀具安装孔位往往按统一规格预留，而实际加工时使用的钻头、铰刀、镗刀杆直径差异很大，直接换装会出现同轴度偏差、夹持不稳和孔位干涉。这款适配EMCO Turn 220设备的工具衬套，就是为解决16mm刀座孔与4.2mm小直径刀具之间的过渡夹持而设计的圆柱变径零件。

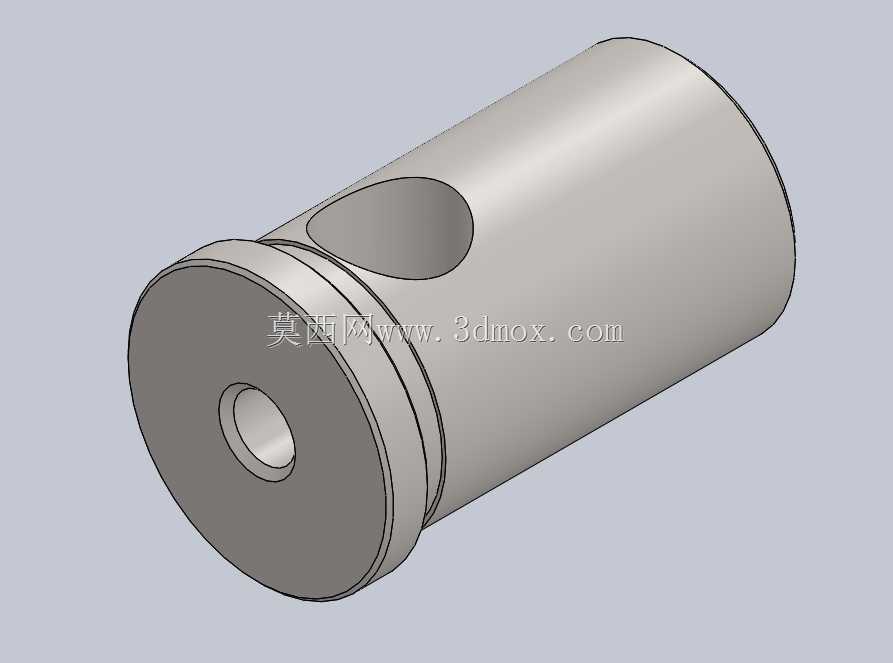

　　从结构上看，衬套主体采用阶梯圆柱外形，大端设置凸缘，装入刀座后可形成轴向定位，避免衬套随刀具进给或受切削力时向孔内窜动。外圆按刀座安装孔配合，内孔按4.2mm刀具柄部约束，内外圆柱面需要保持较高同轴度，否则刀具旋转中心会偏离主轴轴线，带来孔径扩大、孔壁振纹和刀具偏磨。衬套侧壁开设侧向圆孔，主要用于刀具锁紧螺钉穿过或避让紧定结构，使小直径刀杆在衬套内获得周向与轴向固定；该孔位置不能随意布置，需对应刀座螺钉中心线，同时避开端部凸缘和薄壁区域。

　　设计这类衬套时，首先要明确安装边界。外径取16mm级别，与车床刀座孔形成过渡或小间隙配合，既要保证手工装拆顺畅，又不能因间隙过大造成夹持刚性下降。内孔4.2mm属于小尺寸夹持通道，孔壁余量有限，若侧壁开孔过大，会削弱截面强度；若开孔过小，则锁紧螺钉无法有效压抵刀杆。端部凸缘直径略大于主体外圆，厚度控制在满足端面承压的范围内，凸缘背面与刀座端面贴合，可承担轴向定位作用。前端内孔入口可设置微小倒角，便于刀具穿入，也能减少因毛刺造成的卡滞。

　　在实际车削工况中，衬套并不传递主轴动力，而是作为刀座与刀具之间的精密过渡元件，其核心价值在于提高刀塔孔位复用率。车间里同一台EMCO Turn 220可能先后完成钻孔、铰孔、内孔车削和小直径镗削，若每种刀具都配置独立刀座，成本高且换型繁琐；采用不同内孔规格的衬套后，只需更换衬套即可适配多种刀杆。对于4.2mm这样的小直径通道，尤其要关注刀具悬伸。衬套长度应覆盖刀座有效夹持区，让刀杆在孔内获得足够支撑，但又不能让衬套过度伸入加工区，避免与旋转工件、卡盘或排屑空间发生干涉。

　　三维建模时，可先建立回转体基础轮廓，再通过旋转切除生成内孔、端部倒角和凸缘台阶；侧孔采用垂直于轴线的拉伸切除完成，并检查孔边与内孔、外圆的交贯关系。工程图中应重点标注内外径配合尺寸、凸缘外径与厚度、衬套总长、侧孔直径及侧孔中心到定位端面的距离。形位公差方面，内外圆同轴度、端面与轴线垂直度、内孔圆柱度都直接影响刀具跳动。配合选择上，外圆与刀座孔宜偏紧配，内孔与刀杆宜保证滑动换装，锁紧后再依靠螺钉消除间隙。

　　使用过程中，衬套承受的主要是夹紧力、切削振动和少量扭转摩擦。侧壁开孔附近是应力集中区域，材料应具备较好强度和耐磨性，热处理后硬度需兼顾韧性，避免紧定螺钉加压时出现局部压陷。维护时要清理内孔切屑和油污，因为微小杂物会使4.2mm刀杆偏心夹持；外圆表面若出现拉毛，也会破坏刀座孔配合精度。该零件结构虽不复杂，但尺寸链集中、配合关系明确，是小型车床刀具系统中典型的精密过渡件。
