EMCO车床16转3.3变径衬套结构

　　该变径衬套面向小型数控车床的刀位转接场景，主要用于EMCO Turn 220这类教学与小型精密加工设备，解决刀塔或刀座原有安装孔径与小直径刀具柄部不匹配的问题。车间里常见的情况是，车床刀位按较大规格工具设计，而实际钻孔、铰孔、小孔镗削或使用细柄刀具时，刀具无法直接获得稳定同轴支撑；若采用简单套管而不控制端面、外圆和内孔关系，加工中容易出现刀具偏摆、让刀、孔壁振纹甚至夹持松动。该衬套的作用就是在既定16mm刀位边界内，把刀具安装通道收敛到3.3mm，使小直径刀具能够以较高的同轴度装入刀座。

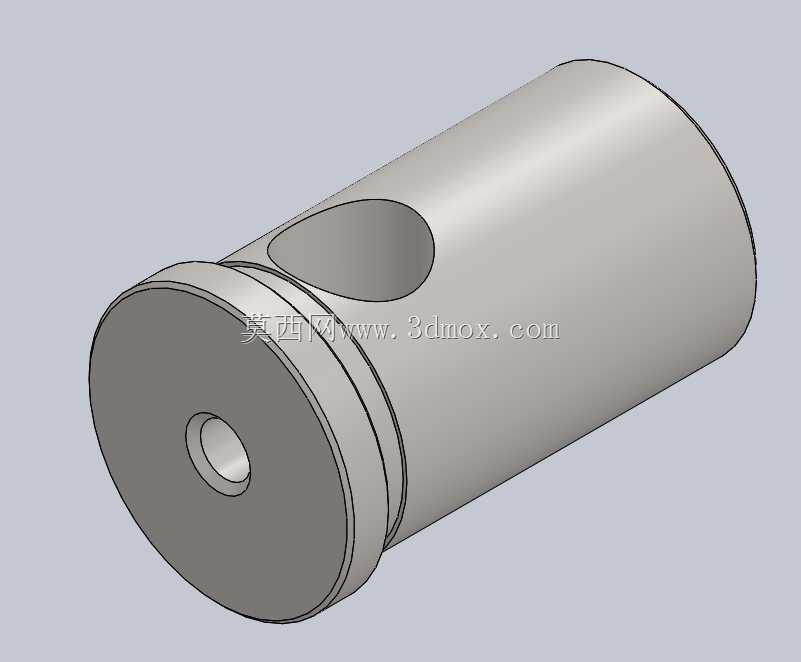

　　从结构上看，零件主体为圆柱形套筒，一端带有加大的法兰端面，用于轴向定位。装入刀座时，法兰面贴靠安装基准，可限制衬套沿轴线继续窜入，也便于拆卸时施加作用力。主体外圆按刀座孔配合设计，需要保证圆柱度和表面连续性，避免因间隙过大造成衬套在孔内倾斜。内孔是直接容纳刀具柄部的工作表面，孔径与3.3mm柄部相匹配，设计时应优先保证内孔与外圆的同轴度，以及内孔轴线与法兰定位面的垂直度。若这些几何关系偏差较大，即使外圆能够顺利装入刀座，刀具旋转中心也会偏离主轴轴线，导致钻孔位置漂移或镗孔尺寸不稳定。

　　套筒侧壁开设的侧向圆孔并非装饰特征，而是这类刀套在实际使用中的重要操作结构。它可以作为刀具取出、排屑观察或锁紧避让的通道。小型刀具装入衬套后，若仅靠内孔配合，拆卸时往往缺少施力点；侧孔允许使用细杆从侧面或后方轻推刀具，也可在某些刀座布局中避开锁紧螺钉的压紧位置。设计该孔时需要兼顾开孔削弱效应，孔边应避免尖锐应力集中，孔位不应落在法兰根部或主要承载截面上。对于频繁换刀的教学机床和小批量精密加工场景，这种侧孔结构能明显提高装拆便利性。

　　安装边界方面，衬套外径按16mm刀座孔确定，长度则需与刀座夹持深度相协调。过长的衬套会使刀具悬伸增加，降低刚性；过短则会减少有效配合长度，使夹持稳定性下降。法兰直径应略大于主体外圆，但不能干涉刀座相邻工位或回转空间。内孔端缘应设置合理导入倒角，使3.3mm刀具柄部能够快速插入，同时减少刀口或刀柄表面被刮伤的可能。外圆装入端也宜保留小倒角，方便在刀座孔内对中。对于实际加工而言，衬套本身属于高精度过渡工装，材料通常需要具备足够耐磨性和尺寸稳定性，热处理或表面硬化可提升反复装夹后的寿命。

　　在建模过程中，应先建立回转体主体，再通过旋转切除形成内孔、法兰台阶和端部倒角，最后完成侧向开孔。工程图表达时不能只标注外形直径和总长，还应明确内外圆同轴度、法兰端面跳动、内孔尺寸公差以及关键表面粗糙度。配合选择上，外圆与刀座孔宜采用过渡或小间隙配合，内孔与刀具柄部则需保证滑动装入同时控制径向间隙。该类衬套虽然外形简单，但直接影响刀具中心精度和切削稳定性，是小型车床孔加工与细柄刀具使用中不可忽视的基础转接零件。
