EMCO车床12毫米刀杆压紧夹持工装

项目分类:机床 发布时间:2022-05-03 ID:619423
  • EMCO车床12毫米刀杆压紧夹持工装
  • EMCO车床12毫米刀杆压紧夹持工装
  • EMCO车床12毫米刀杆压紧夹持工装
  • EMCO车床12毫米刀杆压紧夹持工装

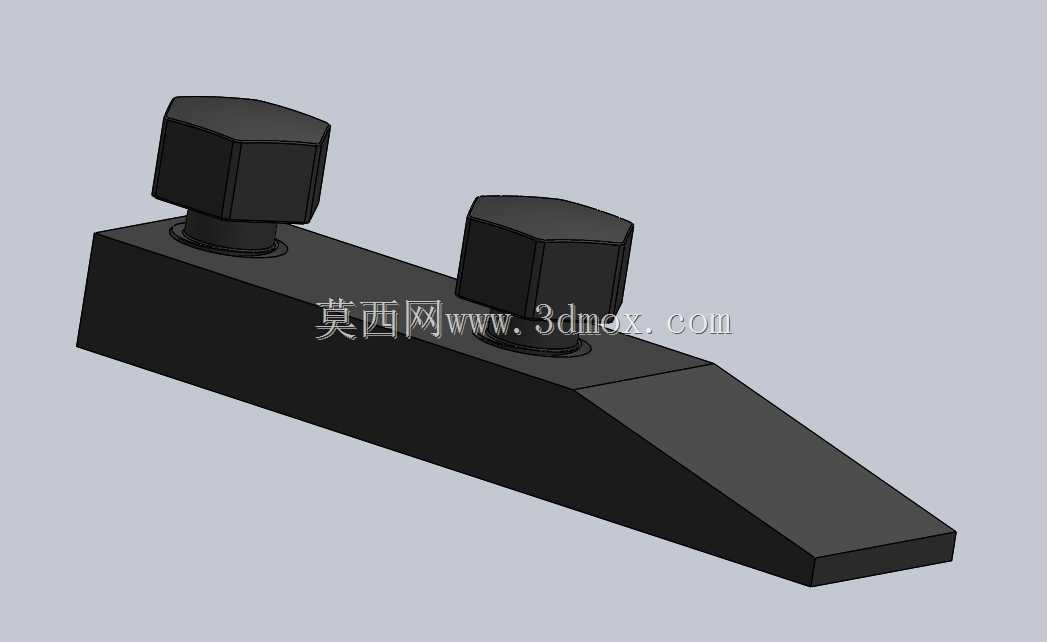

  这套夹持工装面向小型台式车床的刀位扩展与刀具固定需求,结构形式为长条形压板式刀夹,主要用于在EMCO Turn 220这类教学、试制和小型精密加工车床上安装12mm规格的车刀刀杆。实际车间使用中,小型车床刀架空间紧凑,标准刀位数量有限,遇到外圆车削、端面加工、切槽、小角度锥面加工等工序切换时,往往需要快速更换或并列布置刀具。该工装通过两个带六角头部的压紧件提供锁紧力,把刀杆压靠在基座定位面上,使刀具在承受断续切削力和进给抗力时保持稳定。

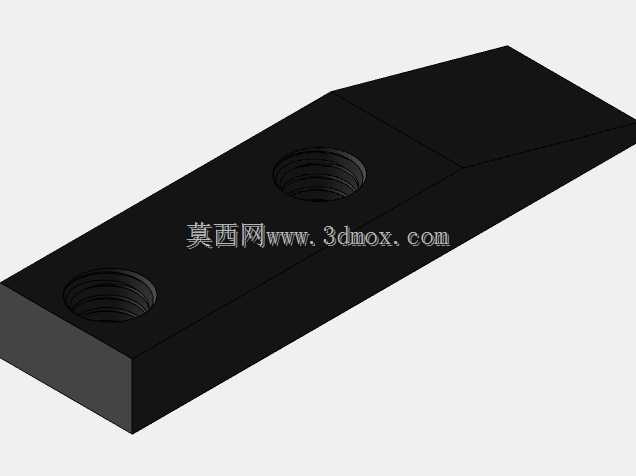

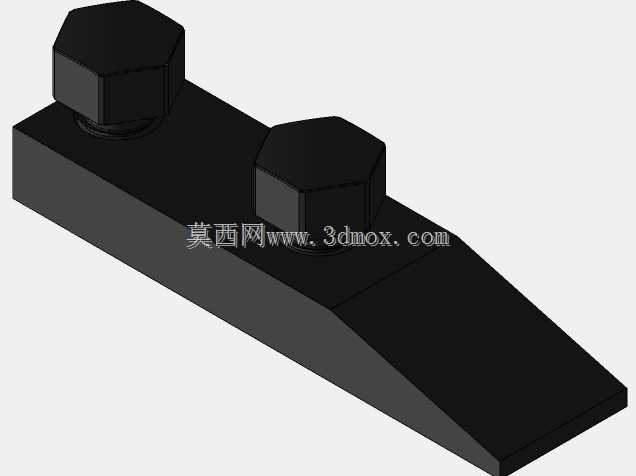

  从结构布局看,夹具体采用狭长块状本体,一端为平直安装段,另一端逐渐收窄成斜楔状延伸,这种外形并非单纯为了造型,而是为了适应车床刀架附近有限的回转和避让空间。车床工作时,刀架、拖板、卡盘和工件之间的间隙较小,夹具若过于宽厚,容易在横向进给或靠近主轴端面时产生干涉。斜向收窄的前端可以减少对切屑流和观察视线的阻挡,也便于在靠近台阶、轴肩或端面位置进行加工。本体上表面承担刀具支承与压紧传力功能,两个锁紧件沿长度方向分布,使压紧点不只集中在单一位置,而是对刀杆形成更可靠的约束。

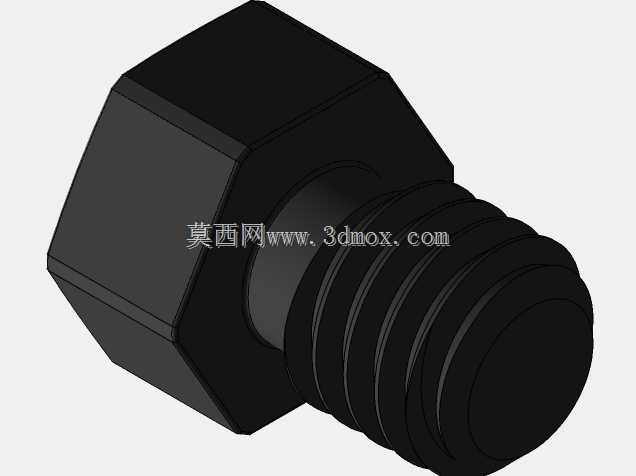

  设计这类刀夹时,首先要明确刀杆的安装边界。12mm刀杆在小型车床上属于常见规格,夹持孔位或支承槽需要保证刀杆轴线与车床主轴中心高一致,过高或过低都会改变刀具实际前角和后角,直接影响切削负荷与表面质量。建模时应重点控制基座底面到刀杆中心的高度、压紧件轴线位置、本体宽度以及前端斜角。底面作为安装基准,需要与刀架安装面贴合;长条形本体的宽度则要兼顾压紧刚度和刀架T型槽、压板螺栓的布置空间。两个锁紧头采用类似六角螺栓的外形,便于使用标准扳手施加预紧力,头部下方的圆柱段可将压力传递到压块或刀杆表面。

  在功能特性上,该工装并不追求复杂机构,而是强调可靠、直接和易操作。车削过程中,切削力会沿进给方向、背向和切深方向反复作用于刀尖,若夹持刚性不足,刀杆容易产生微位移,表现为尺寸漂移、振纹或让刀。双点压紧的布置能够提高抗翻转能力,尤其在刀杆悬伸较长时,靠近切削端的压紧点可以显著降低刀尖处的挠度。夹具体的厚实截面提供了抗弯基础,狭长外形则保证它能够布置在小型刀架上,不会占用过多相邻刀位。

  从应用场景看,这类刀杆夹具有明显的小批量加工特征。职业院校车床实训、设备维修车间、仪器仪表零件试制、小型轴类件加工以及自动化生产线配套小件车削,都可能使用类似结构。它既可以夹持标准焊接车刀,也可配合方形或矩形刀杆使用;在需要多刀依次完成外圆、倒角和端面工序时,工装的稳定定位能减少反复对刀带来的辅助时间。对于三维建模人员而言,绘制时不能只把外形做成简单长条,需要把压紧件、本体接触面、刀具容纳空间和安装基准之间的关系表达清楚。六角头部的对边尺寸、圆柱台肩直径、本体厚度变化、前端斜面角度以及底面平面度,都是装配和干涉检查时需要关注的细节。

  安装边界方面,夹具底面应平整贴合在刀架或小拖板支承面上,两个锁紧件旋转下行后不能与刀架周边轮廓发生碰撞;前端斜楔部分伸入加工区域时,需要与旋转工件、卡盘爪和尾座顶尖保留安全间隙。刀杆装入后,刀尖伸出长度应尽量短,压紧点应靠近受力区域,同时避免压在刀杆悬空末端造成局部变形。实际装配中,还需保证锁紧件受力方向基本垂直于支承面,这样预紧力才能有效转化为夹持摩擦力,而不是产生侧向分力使刀杆偏移。

  整体建模思路可以拆分为三个层次:先建立长条形本体并确定中心高与安装底面,再按刀杆直径和压紧位置构建两个锁紧组件,最后根据车床刀架周边空间修整前端斜面和外轮廓。这样处理后,模型既能用于结构展示,也能用于装配校核、刀具布置和加工前的干涉验证。对设备选型人员来说,判断这类工装是否适用,关键不在于外观是否复杂,而在于中心高是否匹配、夹持宽度是否满足刀杆尺寸、压紧行程是否足够、本体能否在目标车床刀架上固定,以及切削时夹具与工件之间是否留有充分空间。
