EMCO车床浮动丝锥夹持工装结构

项目分类:机床 发布时间:2022-05-03 ID:619425
  • EMCO车床浮动丝锥夹持工装结构
  • EMCO车床浮动丝锥夹持工装结构
  • EMCO车床浮动丝锥夹持工装结构
  • EMCO车床浮动丝锥夹持工装结构
  • EMCO车床浮动丝锥夹持工装结构
  • EMCO车床浮动丝锥夹持工装结构

  这套浮动夹持结构面向小型精密车床的攻丝工序,适配EMCO Turn 220这类紧凑型数控车床的刀塔安装位,核心作用是在直径7mm以内柄部丝锥进行内螺纹加工时,补偿主轴进给与丝锥螺距之间的微量同步误差,避免刚性攻丝状态下因进给偏差造成丝锥崩刃、螺纹牙型乱扣或者工件内孔报废。

  从现场加工场景来看,小型仪表车床加工小规格螺纹时,常见痛点集中在三点:一是普通刀座直接装夹丝锥属于刚性连接,Z轴进给哪怕出现0.02mm级别的偏差,都会直接转化为丝锥轴向的附加载荷;二是工件端面与丝锥轴线存在微小同轴度偏差时,刚性夹持会让丝锥切入瞬间受径向偏载,小直径丝锥本身抗弯截面极小,很容易从柄部断裂;三是批量加工有色金属、薄壁小件时,频繁断锥会直接导致工件报废,返工成本远高于工装本身。这套浮动支架正是针对这类工况设计,把丝锥的夹持模块和车床刀座连接模块之间设置了可控的轴向浮动余量,浮动方向严格沿主轴轴线,径向则保留足够刚性,不会让丝锥在切入时出现摆晃。

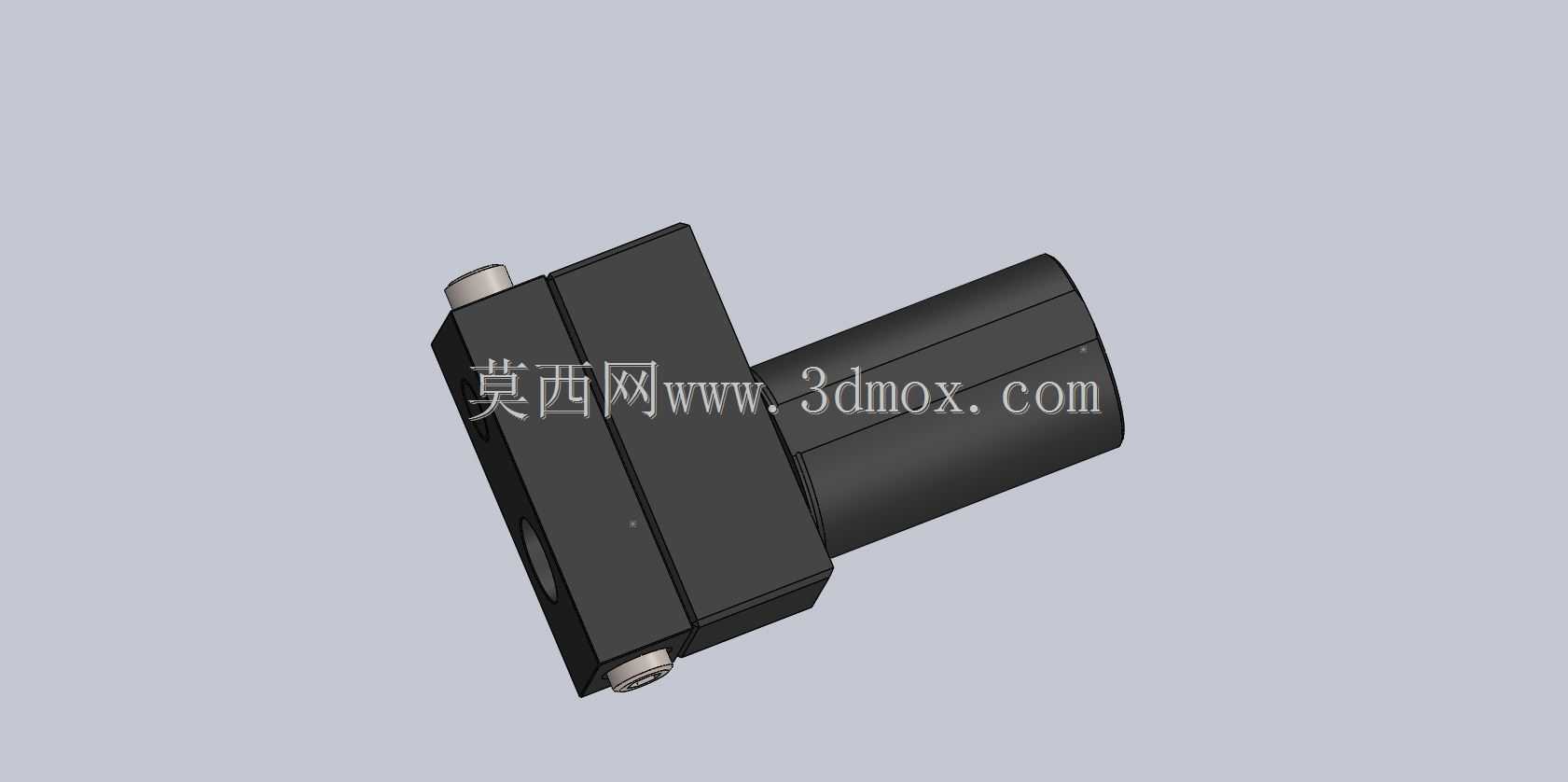

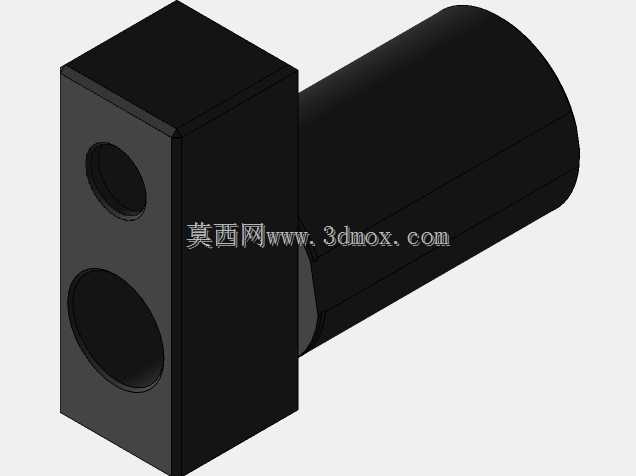

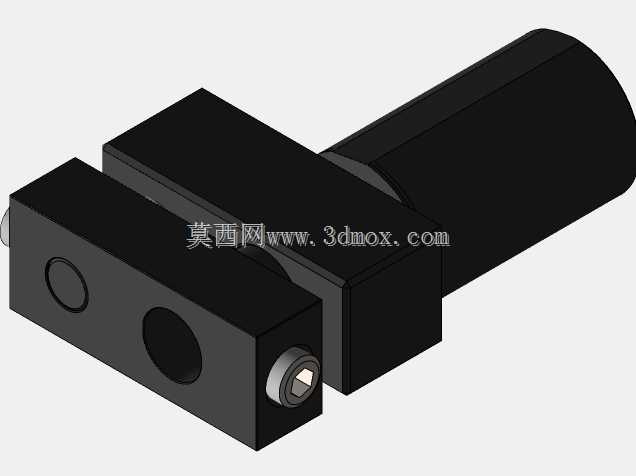

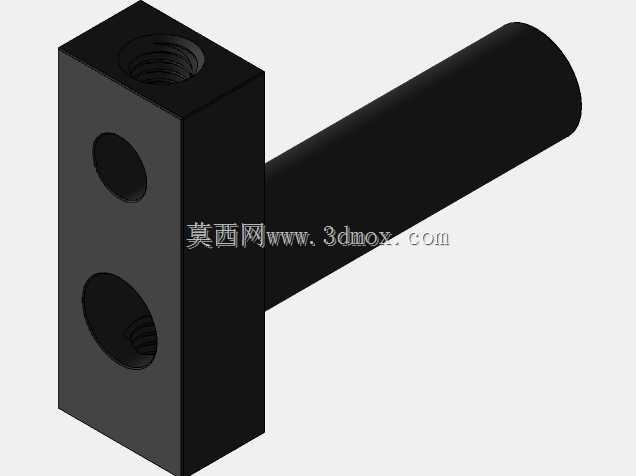

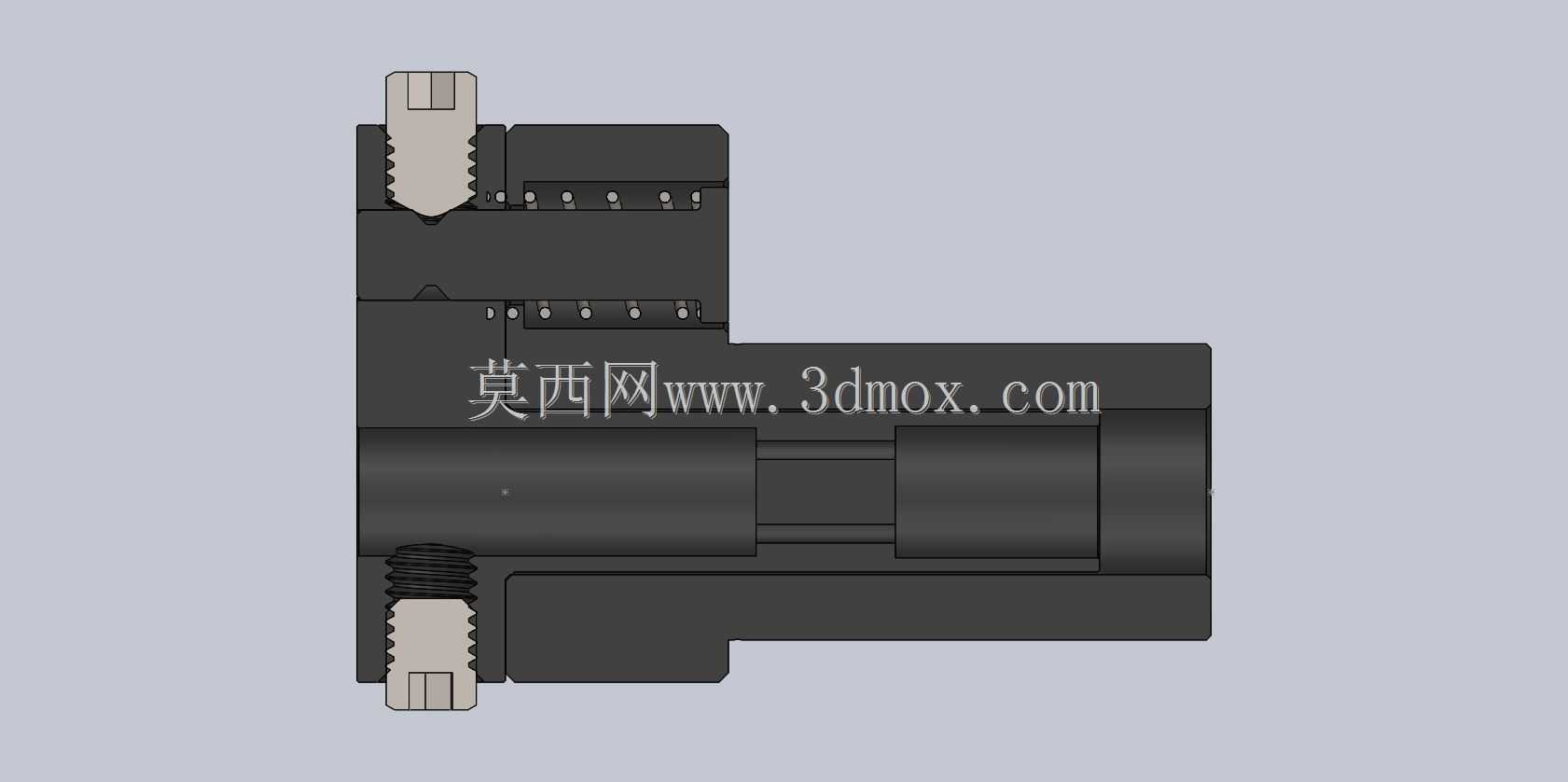

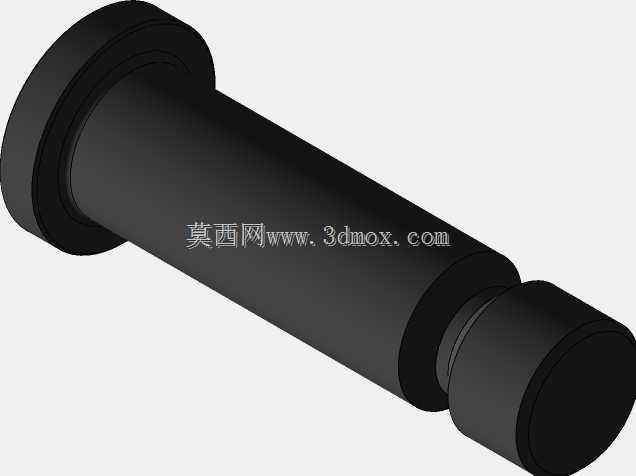

  结构外形上,整套工装分为两个核心部分:一侧是圆柱状的刀塔连接柄,外圆尺寸匹配EMCO Turn 220车床的标准刀座安装孔,装入刀位后通过侧向锁紧螺钉完成周向与轴向固定,柄部的长度经过校核,装入后夹持端的伸出长度不会超出车床刀塔的安全行程边界,X向移动时不会和卡盘、尾座发生干涉;另一侧是方块状的浮动夹持主体,主体内部开设轴向通腔,内置浮动芯轴与复位弹性件,芯轴前端安装标准丝锥夹套,侧面用紧定螺钉锁紧夹套防止攻丝过程中松脱。主体上下两端露出的限位螺钉用来约束浮动芯轴的行程范围,既保证浮动量足够补偿进给误差,又不会让芯轴从腔体内脱出,浮动行程控制在小范围区间,完全覆盖M3到M7丝锥常规攻丝时的进给同步偏差量。

  设计思路上没有采用复杂的万向浮动结构,原因是车床攻丝工序中工件由主轴带动旋转,丝锥只做轴向进给,不需要补偿径向角度偏差,只需要轴向浮动即可满足绝大多数工况;如果采用全方向浮动结构,反而会让丝锥切入时缺乏径向支撑,出现螺纹孔偏心的问题。方块主体的两个相邻侧面都加工了平整定位面,既可以配合圆柱柄安装在径向刀位,也可以直接靠平刀塔端面安装在轴向刀位,适配不同的攻丝走刀路径。所有外露棱边都做了倒角处理,没有尖锐尖角,操作人员更换丝锥时不会被划伤,同时切削液可以顺着主体外侧的斜面流回机床接液盘,不会在工装表面积存切屑。

  安装边界方面,圆柱连接柄的外径和对应车床刀座孔采用小间隙配合,装入后刀柄端面贴合刀座定位底面,侧向锁紧螺钉拧紧后,整套工装的径向跳动可以控制在0.01mm以内;方块主体的宽度尺寸经过避让校核,刀塔转位时,相邻刀位安装的外圆车刀、切断刀不会和本工装发生碰撞。浮动芯轴的前端夹套接口适配标准ER弹簧夹头,更换不同柄径的丝锥时只需要更换对应夹头,不需要拆解整个浮动主体,换型时间可以控制在几分钟之内。

  实际加工验证中,使用这套工装在铝件、铜件上加工M4、M5内螺纹时,丝锥的寿命相比刚性装夹有明显提升,螺纹孔的同轴度稳定在工艺要求范围内,不会出现螺纹烂牙、锥度异常的问题;即使车床进给系统存在轻微的跟随误差,浮动机构也会自动吸收偏差,操作人员不需要反复调整进给匹配参数,对小批量多品种的仪表零件加工场景适配性很强。工装整体采用合金钢材质,主体经过调质处理,夹持部位硬度足够,长期承受攻丝扭转载荷也不会出现变形,维护时只需要定期拆开浮动腔清理切屑、补充润滑脂,就可以长期保持浮动动作顺滑,没有卡滞隐患。
