EMCO车床16转4变径刀具衬套

　　在小型精密数控车床的日常加工中，刀塔刀孔规格与外购刀具柄径不匹配是车间里极常见的工况。EMCO Turn 220这类紧凑型教学与小批量生产用车床，其回转刀架标配的刀具安装孔多按16mm柄径刀具设计，但实际钻削、铰削、小孔镗削工序里，大量使用的是4mm小径整体硬质合金刀具、微型镗杆以及小直径中心钻，直接装夹会出现柄径间隙过大、夹紧失效、刀具跳动超差的问题，这款16mm外径转4mm内孔的变径工具衬套，正是为解决这一装夹矛盾开发的转接工装。

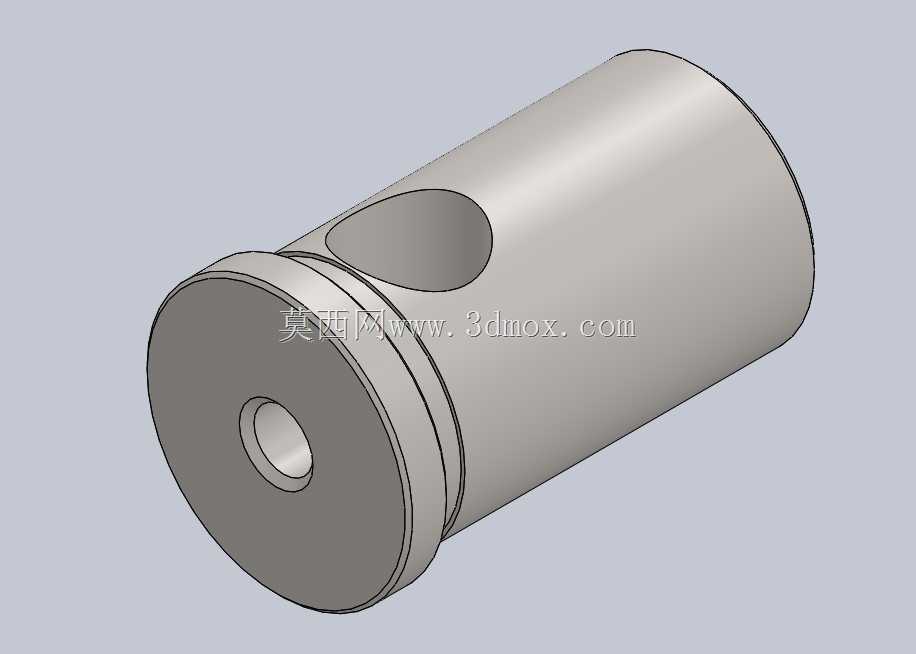

　　从实际使用场景来看，该衬套直接插入车床刀塔的16mm标准刀孔内，衬套大端的限位法兰端面贴合刀塔安装面，完成轴向定位，避免衬套在进给抗力作用下向刀孔内部窜动；衬套外圆与刀塔孔采用小间隙滑配，保证换装时可以徒手推入、加工结束后用斜铁从刀孔后端轻松顶出，无需敲击拆卸，长期反复换装也不会拉伤刀塔内孔——刀塔本体是车床核心精密部件，一旦内孔磨损拉伤，修复需要镗孔镶套，成本远高于衬套本身，衬套本质上也是刀塔孔的易耗防护件。

　　衬套侧壁开设的径向贯通圆孔，是结构设计里非常务实的细节：其一，该孔对准刀塔的锁紧螺钉位置，拧紧刀塔侧面的紧定螺钉时，螺钉端部可以直接穿过该孔顶紧内部4mm刀具的柄部，或者压紧衬套外壁实现衬套周向与轴向双重锁止，不会出现衬套随刀具转动、轴向滑移的问题；其二，加工过程中浇注的切削液可以通过该孔进入衬套内外壁的配合间隙，冲走磨粒、细切屑，避免切屑卡在配合面之间拉伤表面；拆卸时该孔也可以作为撬动着力点，方便取出卡在刀孔内的衬套。

　　衬套左端的内孔为4mm精密安装孔，孔口做了微小导入倒角，小直径刀具柄部插入时可以自动导正，不会因孔口锐边刮伤刀具柄部涂层；内孔的尺寸公差按精密夹套要求控制，与4mm刀具柄部的间隙控制在极小范围，保证刀具装夹后的同轴度，把高速回转时的刀具跳动压到最低，这一点对小孔加工至关重要——4mm钻头本身刚性差，若装夹跳动超过0.02mm，钻孔时会出现孔口扩大、孔轴线偏斜、钻头崩刃折断的问题，衬套的精密配合直接决定了小孔加工的合格率。

　　外形尺寸边界完全适配EMCO Turn220车床的刀塔安装空间：衬套主体外圆16mm，长度匹配刀塔刀孔的有效深度，装入后法兰端面与刀塔表面齐平，不会和相邻刀位的刀具、回转的卡盘工件发生运动干涉；衬套外壁没有突出的凸台、卡扣，所有轮廓都是回转体，加工工艺性极好，用棒料在车床上一次装夹即可完成外圆、内孔、法兰、端面的全部车削工序，侧壁径向孔仅需一次钻削即可完成，热处理后对内孔、外圆做精磨，就能稳定保证配合精度，制造成本低，作为易耗工装可以批量备货。

　　在小批量精密零件加工、教学实训场景里，这类变径衬套可以让一台车床兼容不同柄径的刀具，无需为了小直径刀具额外采购专用刀夹，大幅拓展了设备的加工范围；衬套整体采用合金工具钢制作，淬火后具备足够的硬度与耐磨性，反复装夹刀具、频繁拆装也不会出现内孔扩口、外圆压痕变形的问题，长期使用后即便出现磨损，仅需更换衬套即可，完全避免刀塔本体的精度损失，是小型数控车床孔加工工序里实用性极强的配套工装。
