数控车床动力卡盘软钳口夹持工装

　　这套软钳口结构主要面向小型数控车床的回转类零件装夹，尤其适配教学型、紧凑型车削单元中动力卡盘的二次装夹需求。现场加工轴套、短轴、异形坯料时，标准硬爪直接接触工件容易压伤已加工表面，也难以兼顾毛坯外圆偏差与同轴度要求；软钳口通过可镗削、可更换的接触块，在夹紧前按照工件实际外径或夹持段形状修配爪面，使接触区域从局部点接触变为接近整弧面贴合，从而降低夹持应力集中。

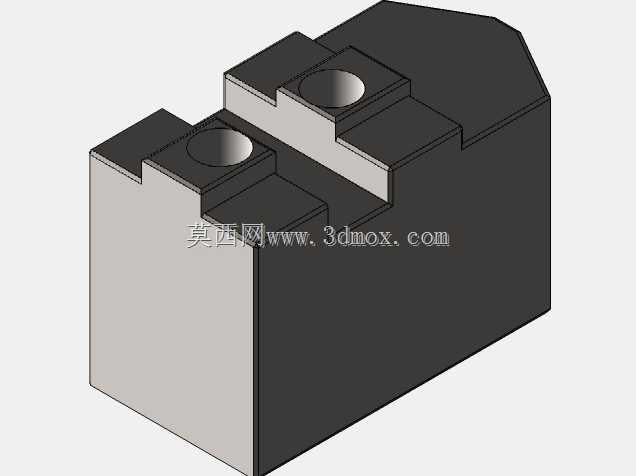

　　从三维结构看，零件主体为块状基体，上部设置两级阶梯承载面，两个圆形安装孔沿钳口长度方向布置，用于与卡盘滑座或爪基进行螺栓固定。基体外侧保留较厚实体，以承受卡盘径向夹紧力和车削过程中的切削反力；顶部台阶并非单纯减重，而是形成定位、避让和安装限位：较高侧可贴合卡盘滑块端面，较低侧为螺栓头部、扳手空间或相邻卡爪运动留出边界。前端夹持面在实际使用中通常会根据工件直径进行车内孔、车台阶或车异形面，因此模型保留了足够的加工余量和实体厚度，避免一次修配后爪壁过薄。

　　设计这类软爪时，首先要确认卡盘滑座的安装节距、螺栓孔位置、爪齿连接形式以及滑块行程范围。若钳口总长过大，卡盘张开或收拢时会与相邻爪、防护罩、刀塔轨迹发生干涉；若高度过高，高速旋转时离心力和悬伸弯矩会增大，夹紧可靠性下降。模型中的孔位与台阶布局需要在装配环境中校核：螺栓装入后不能高出承载面，钳口底部要与滑座支承面充分接触，受力方向应尽量落在基体实体区域，而不是让薄壁单侧承受弯矩。

　　在车削加工场景中，软钳口常用于二道工序。工件第一次装夹完成一端外圆、内孔或端面后，第二序需要以已加工表面定位，此时将软爪镗至与工件夹持直径相近的尺寸，并开出微小开口缝或分段接触面，可提高重复装夹一致性。对于薄壁套筒类零件，软爪还能通过增大包络面积降低单位面积压力，减少装夹变形；对于铸件、锻件或棒料毛坯，则可在软爪上加工出锯齿、圆弧槽或台阶面，兼顾摩擦力与轴向定位。

　　建模时应重点表达基体的安装基准，而不是只做外观块体。底部与卡盘滑块接触的平面、螺栓孔轴线、台阶限位面、前端待修配夹持面都属于关键几何。孔边距、壁厚和台阶高度需要结合标准件库中的内六角螺钉、垫圈以及卡盘原厂爪座尺寸核对。夹持面一侧建议在工程图中注明可加工余量、热处理或材料要求；一般软爪选用低碳钢、铝合金或铜合金时，修配方便且不易伤害工件，但重切削场合仍需保证基体强度和螺栓预紧力。

　　该结构虽然外形简单，却直接影响车床加工的尺寸稳定性。装配后要检查三爪或两爪的同步状态，确认软爪修配后的圆弧中心与主轴中心重合；夹紧工件时，夹持位置应靠近刀具切削区，避免过长悬臂；镗软爪时最好采用与实际夹紧力相近的状态进行修配，以减少受力变形带来的孔径偏差。对紧凑车床而言，钳口外形还需考虑刀塔进退、排屑空间和安全防护，不能只追求夹持范围最大化。
