单活塞曲柄连杆传动组件结构设计

项目分类:3D模型 发布时间:2021-05-11 ID:170803
  • 单活塞曲柄连杆传动组件结构设计
  • 单活塞曲柄连杆传动组件结构设计
  • 单活塞曲柄连杆传动组件结构设计
  • 单活塞曲柄连杆传动组件结构设计
  • 单活塞曲柄连杆传动组件结构设计
  • 单活塞曲柄连杆传动组件结构设计
  • 单活塞曲柄连杆传动组件结构设计
  • 单活塞曲柄连杆传动组件结构设计
  • 单活塞曲柄连杆传动组件结构设计
  • 单活塞曲柄连杆传动组件结构设计
  • 单活塞曲柄连杆传动组件结构设计
  • 单活塞曲柄连杆传动组件结构设计
  • 单活塞曲柄连杆传动组件结构设计
  • 单活塞曲柄连杆传动组件结构设计
  • 单活塞曲柄连杆传动组件结构设计
  • 单活塞曲柄连杆传动组件结构设计
  • 单活塞曲柄连杆传动组件结构设计
  • 单活塞曲柄连杆传动组件结构设计

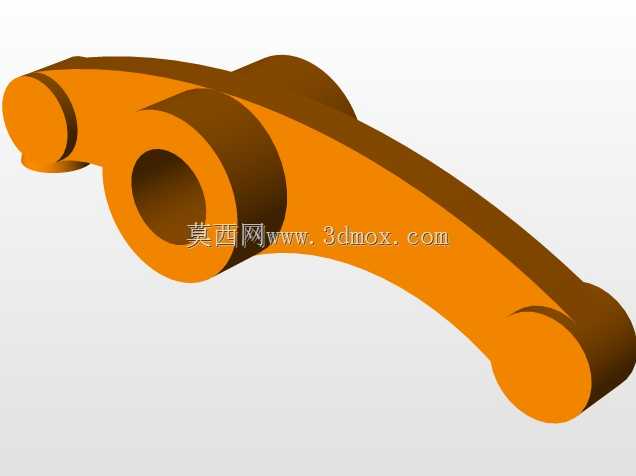

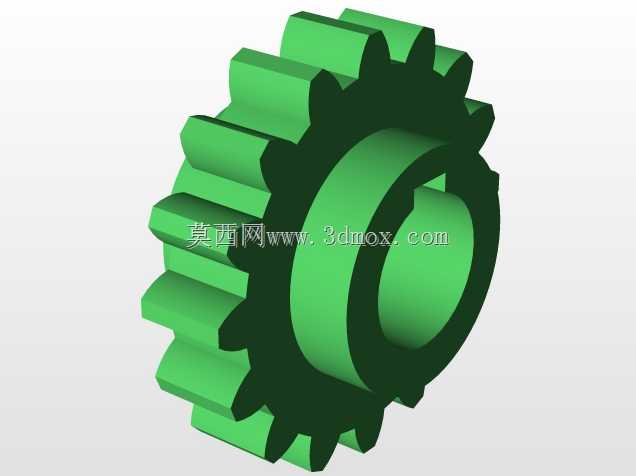

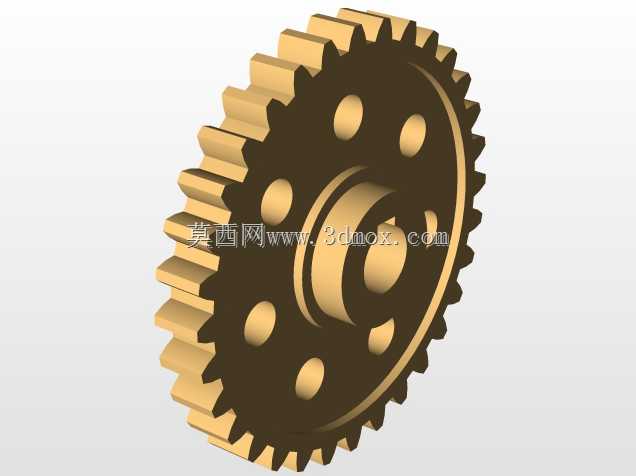

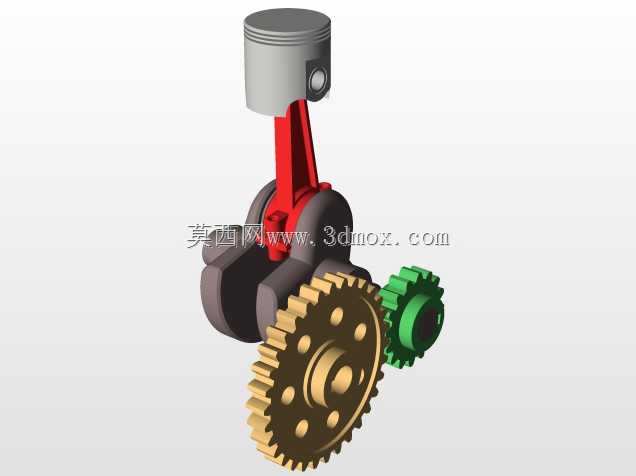

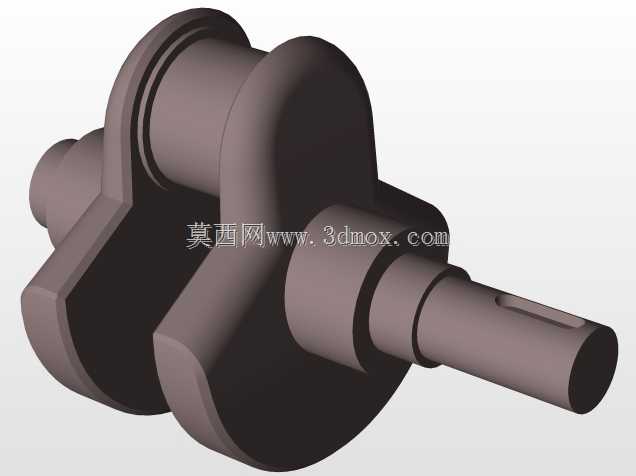

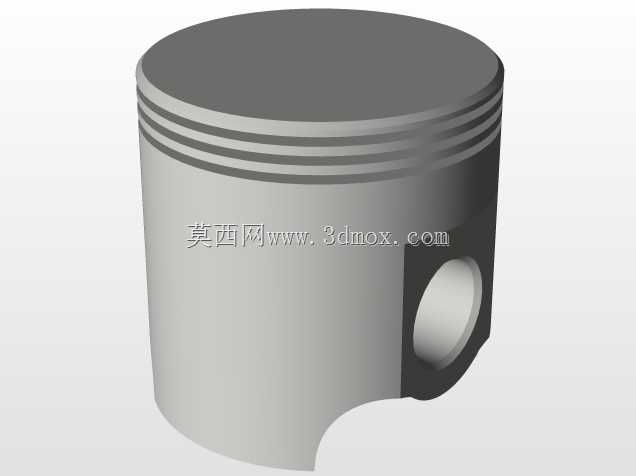

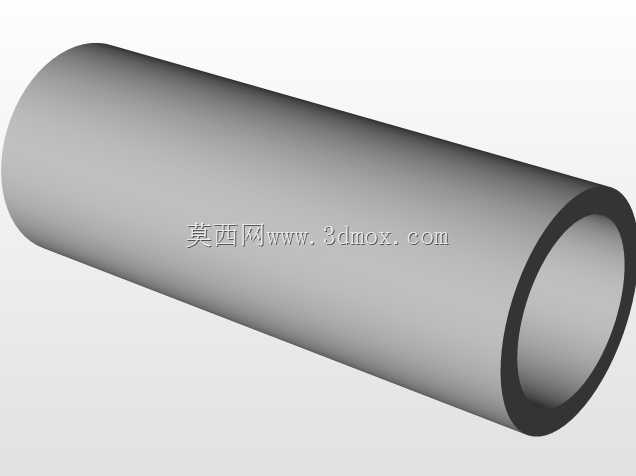

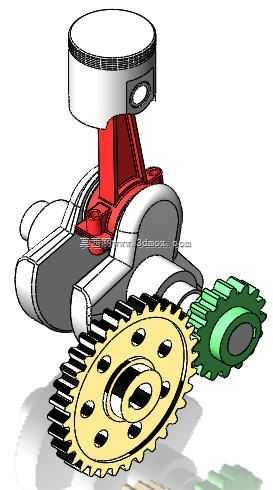

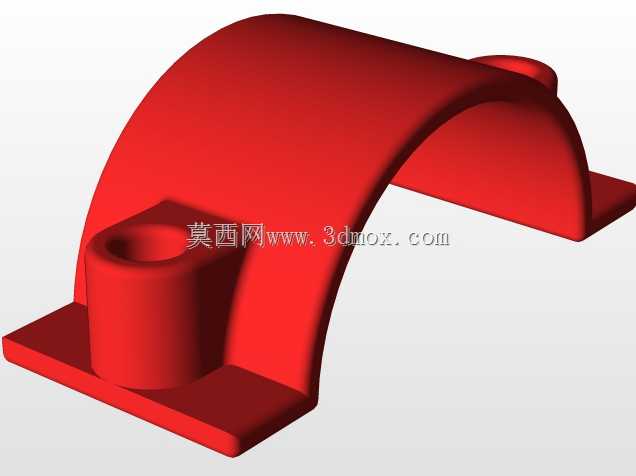

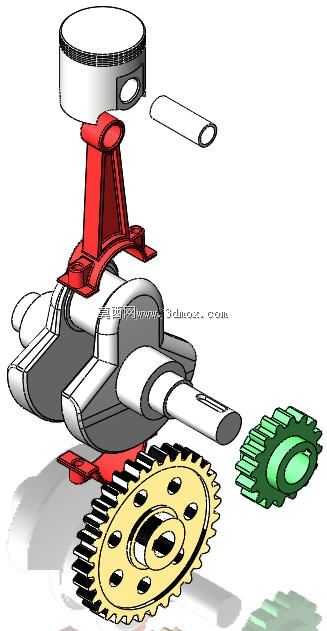

这套单活塞传动组件是内燃机动力转换单元的核心构成部分,主要应用在小排量通用动力机械、小型内燃发电机组、园林动力机具以及教学演示用动力原理实训台架中,承担着将燃料燃烧产生的直线往复动能转化为旋转扭矩输出的核心功能,是往复式动力设备中实现能量形式转换的关键结构载体。整套组件的功能逻辑围绕动力传递的效率与可靠性展开,活塞部分承接燃烧做功产生的轴向推力,通过活塞销将力传递给连杆构件,连杆通过大端轴瓦结构与曲轴的曲柄销配合,将活塞的上下直线往复运动转化为曲轴的连续旋转运动,曲轴端部配合的传动齿轮则负责将输出的扭矩传递给配气机构、动力输出轴等下游部件,整套传动链的配合精度直接决定了动力设备的运转平顺性、能量转换效率与运行使用寿命。在设计思路上,这套结构充分考虑了往复运动构件的动平衡特性,活塞采用轻量化的筒式结构设计,裙部预留了足够的导向长度,避免往复运动中出现偏磨卡滞的问题;连杆采用工字形截面的强化结构,在保证足够抗弯、抗扭强度的前提下尽可能降低自身重量,减少往复运动产生的惯性力;曲轴采用整体式曲柄结构,曲柄臂的配重块经过动平衡校准,能够抵消活塞连杆组件往复运动产生的一阶惯性力,降低设备高速运转时的振动幅度;配套的传动齿轮采用渐开线齿形设计,啮合间隙控制在合理区间,既保证传动过程的平稳无冲击,也预留了热胀冷缩的余量,避免高温工况下出现齿面卡滞磨损的问题。在外形尺寸与安装边界层面,整套组件的轴向安装尺寸适配小排量单缸动力设备的缸体内部空间,活塞外径与缸体内径采用间隙配合,预留了活塞环的安装槽位,能够通过活塞环实现燃烧室的密封与导热;连杆大小端的中心距经过精准核算,保证活塞运行到上止点与下止点时的余隙容积符合动力设计要求,不会出现撞缸或者压缩比不足的问题;曲轴的主轴颈尺寸与缸体主轴承座的安装孔径匹配,轴向定位台阶的位置能够限制曲轴的轴向窜动量,保证齿轮啮合的位置精度;端部传动齿轮的分度圆直径与中心距经过匹配计算,能够与配气机构的从动齿轮实现精准啮合,保证配气相位的准确性。整套结构的各部件之间的配合公差经过严谨设计,运动副表面预留了润滑通道的布置空间,能够在运转过程中实现压力润滑,降低运动部件的磨损速率,同时各连接部位的定位结构设计充分考虑了装配的便捷性,能够在生产装配过程中快速完成对位安装,降低装配环节的工艺难度,也便于后期的维护拆解与部件更换。
