侧装驱动链传动辊道输送设备结构

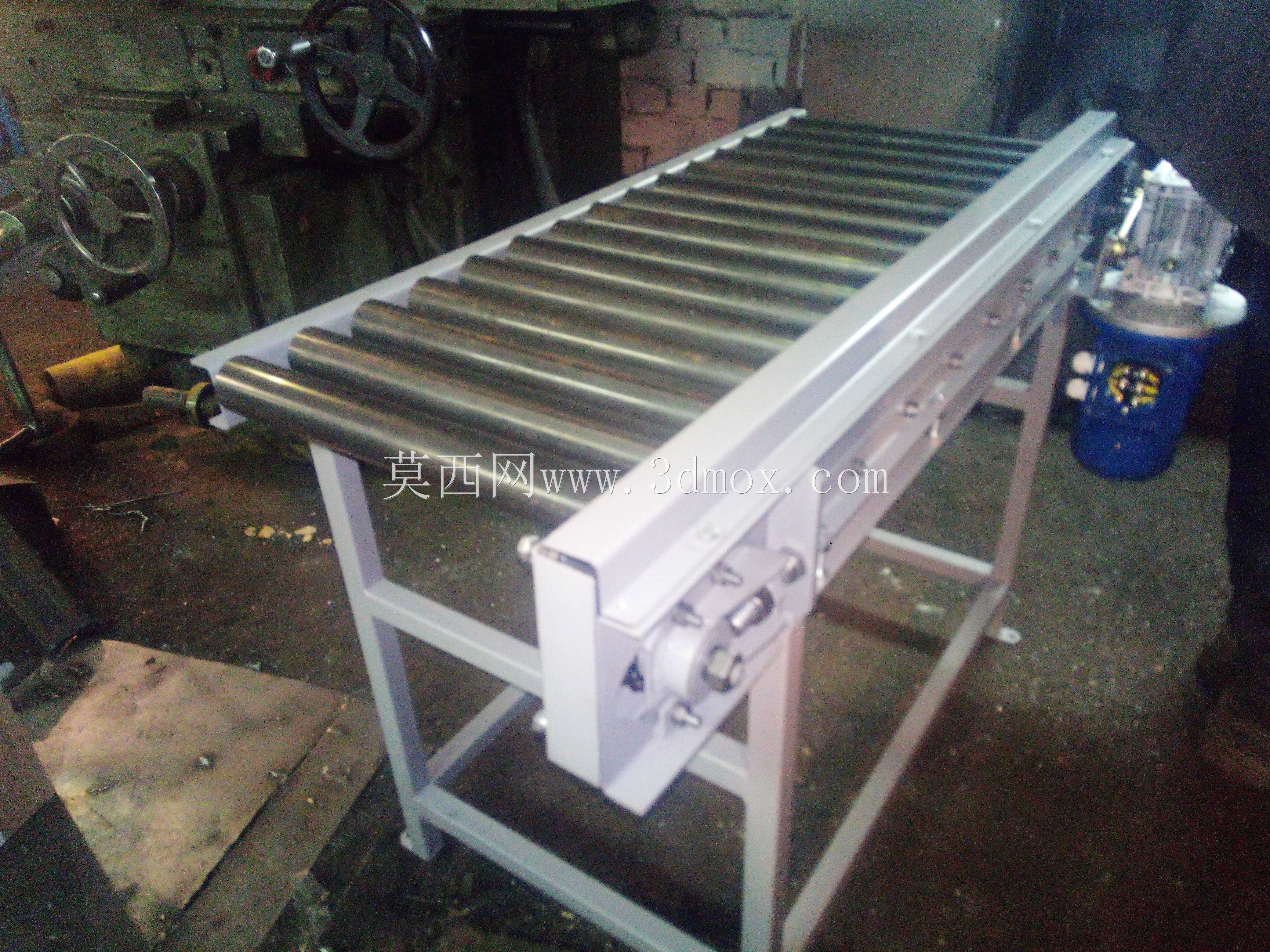

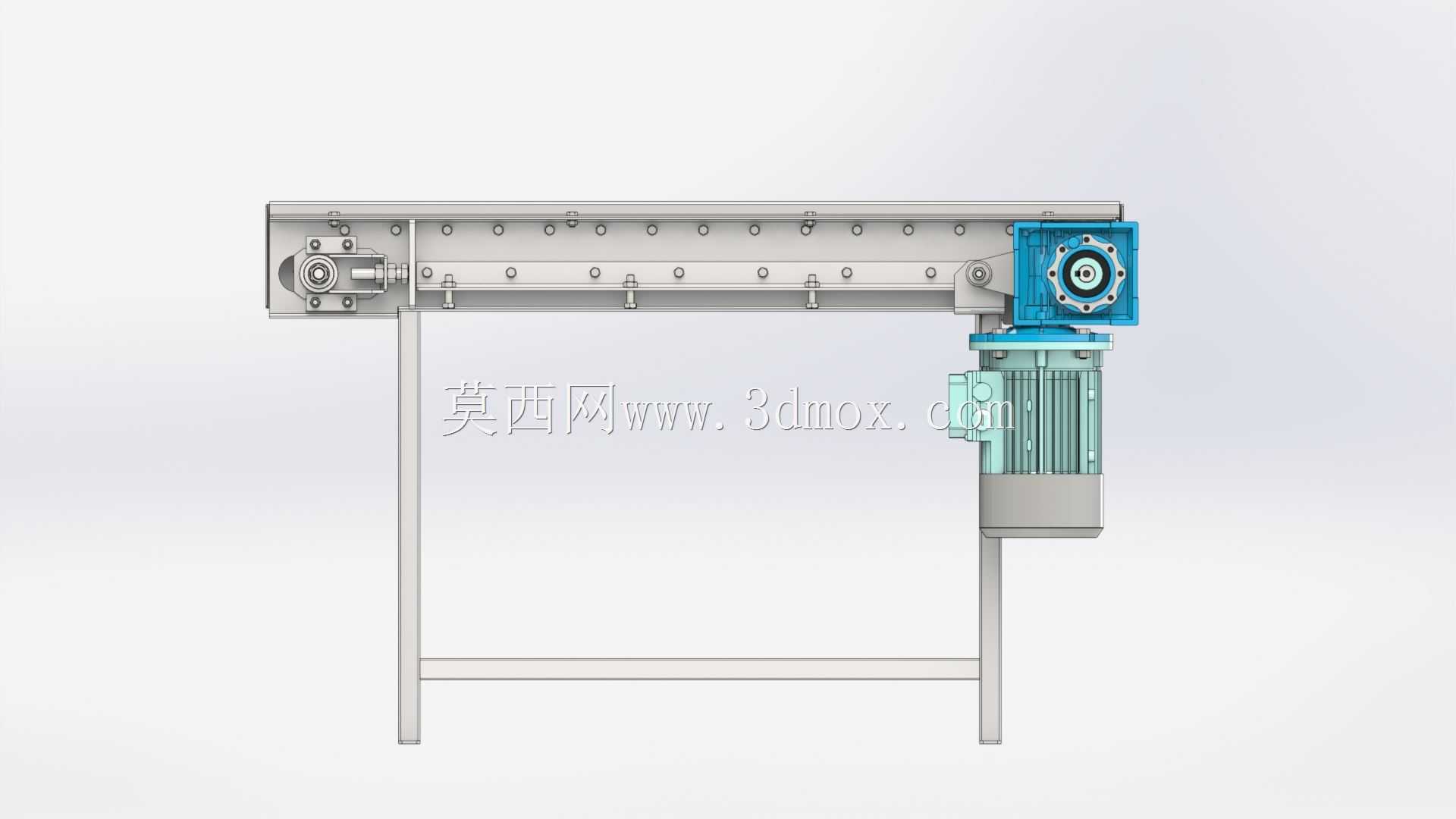

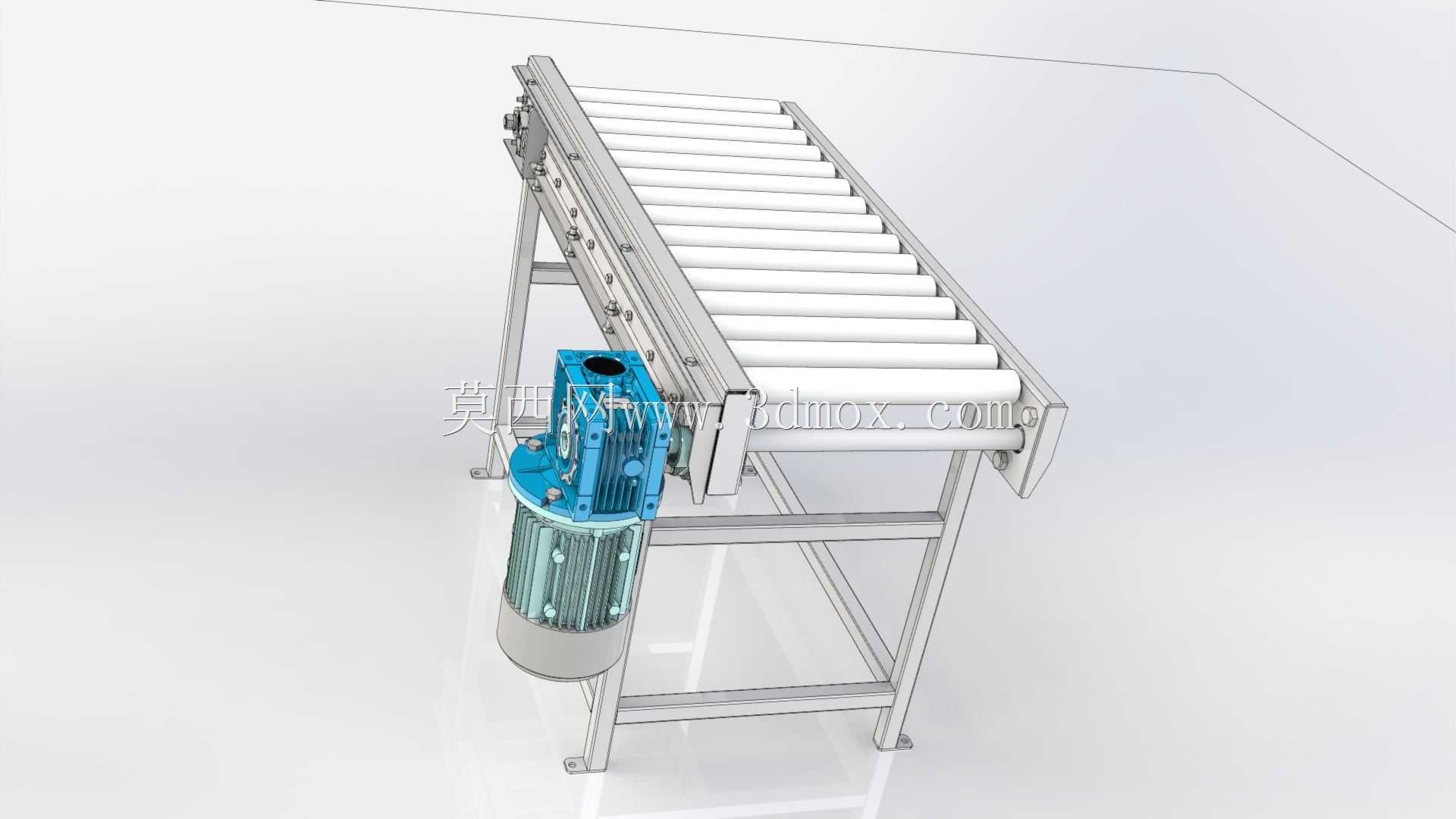

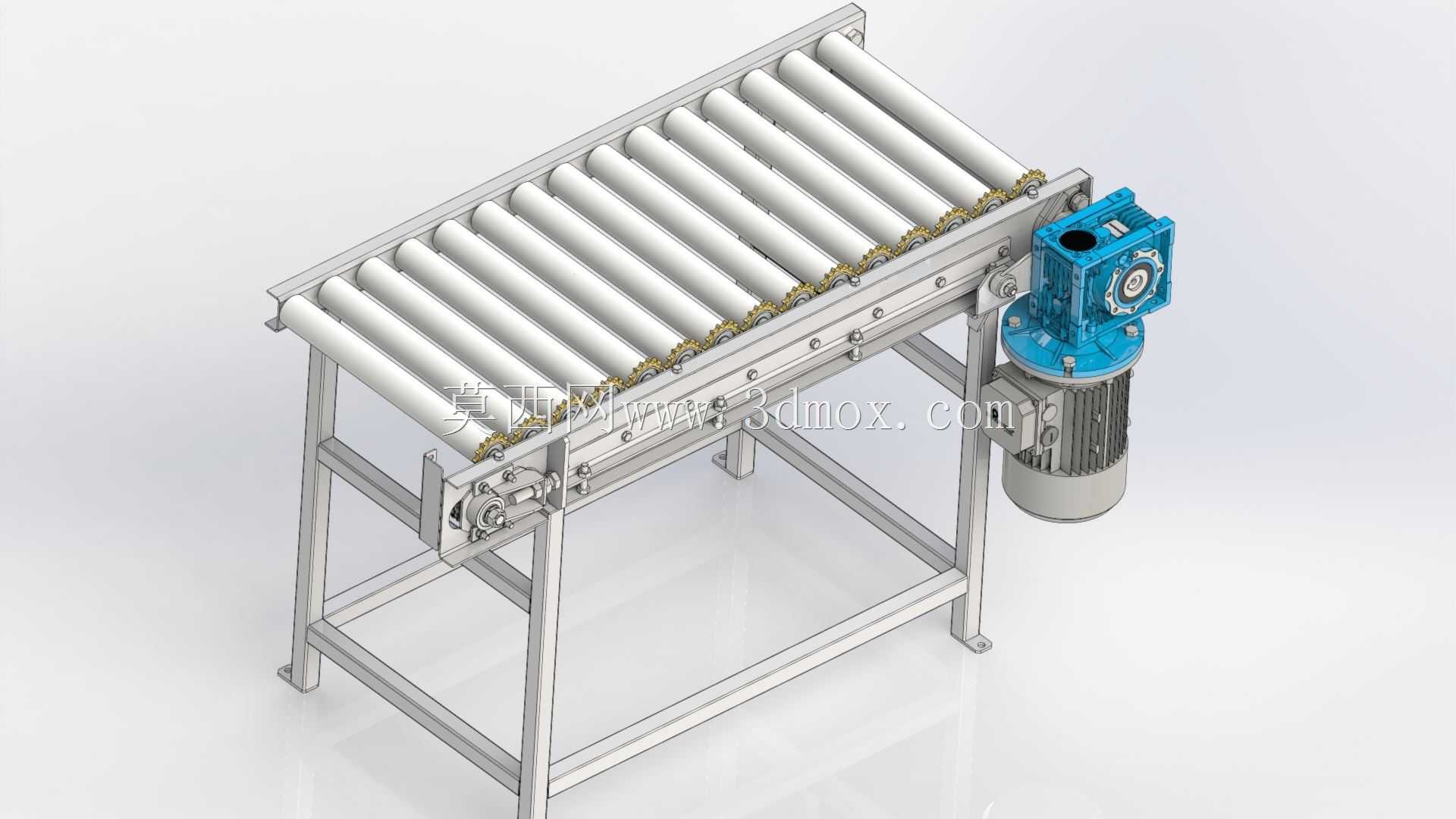

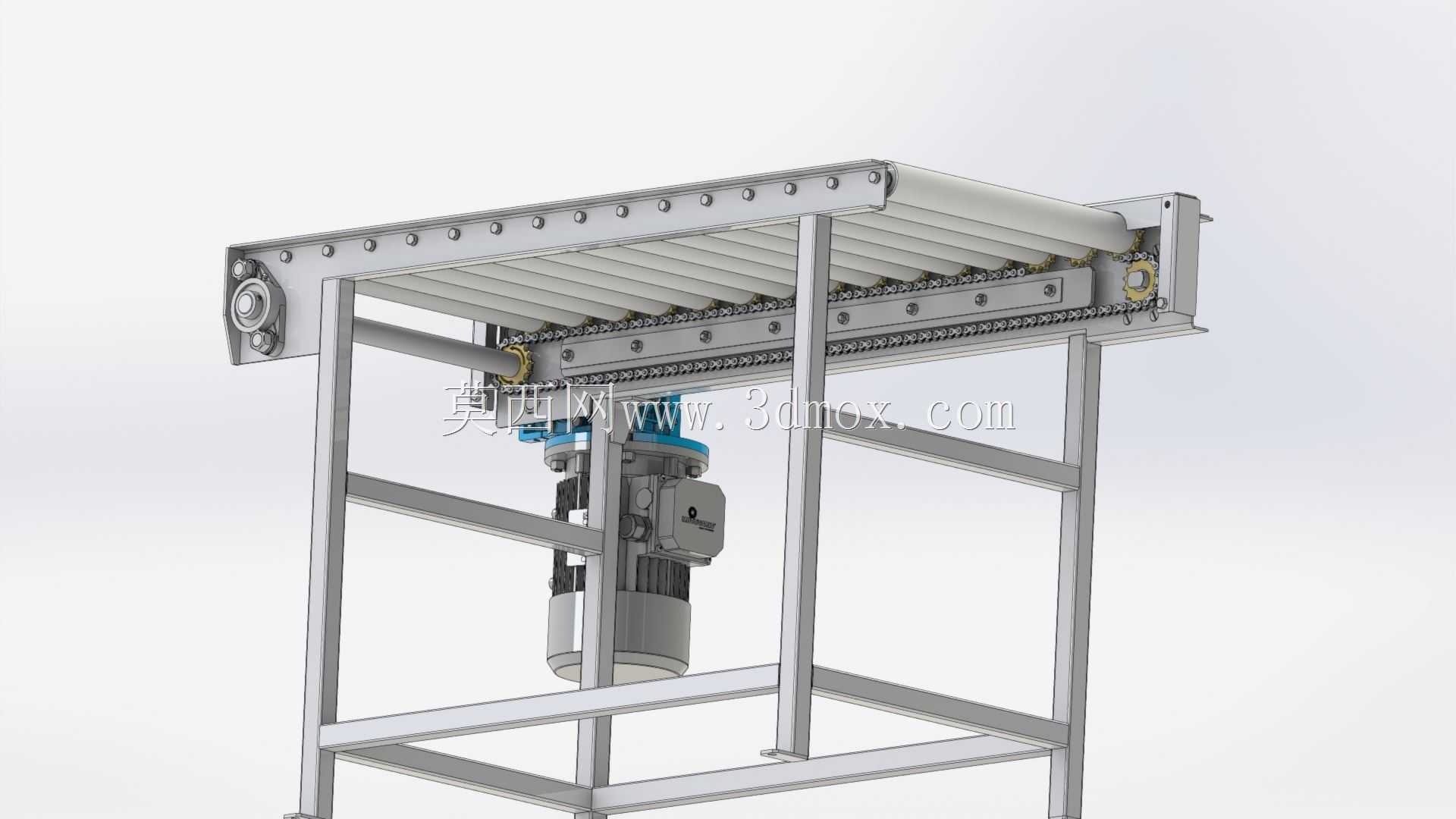

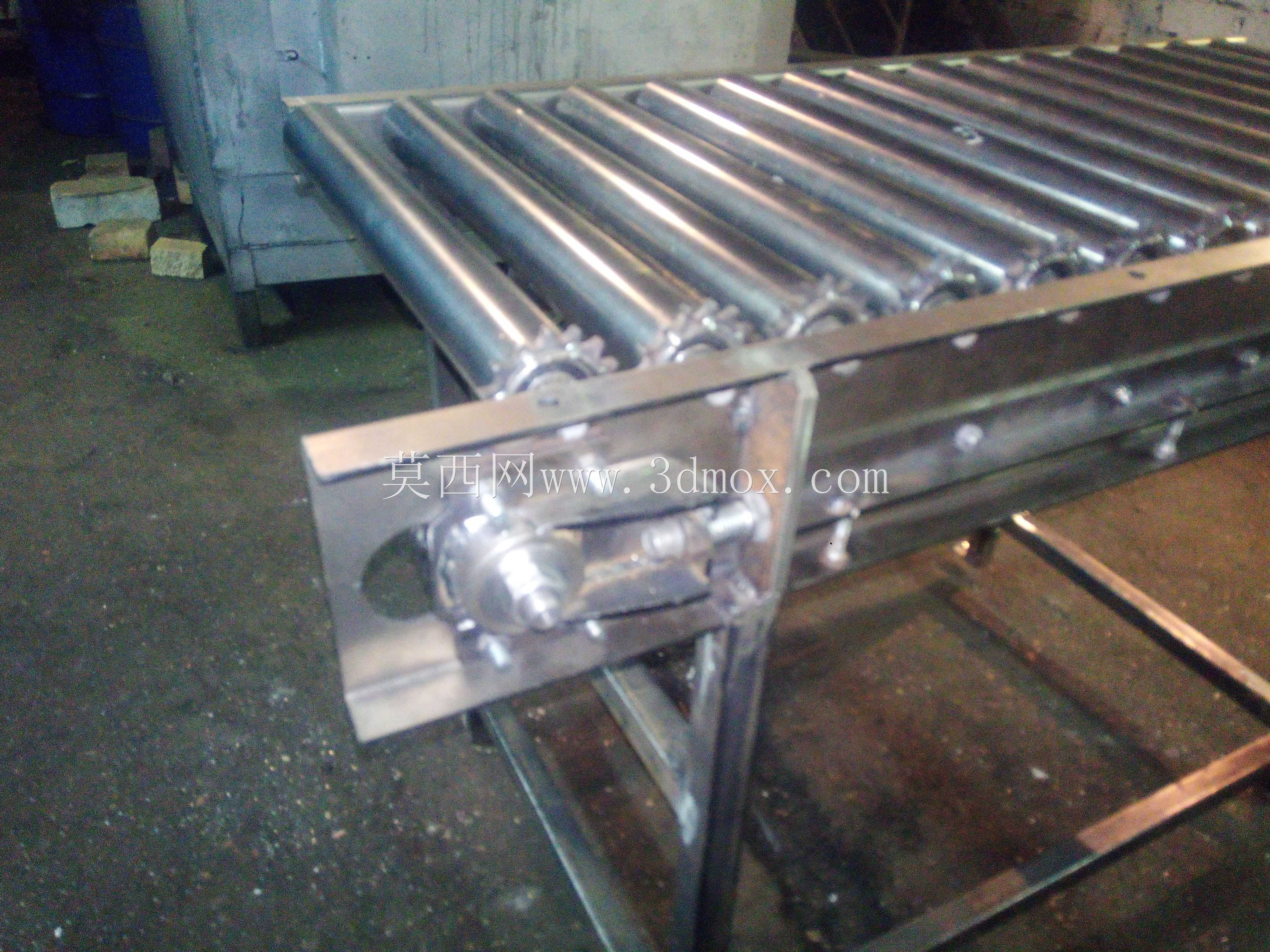

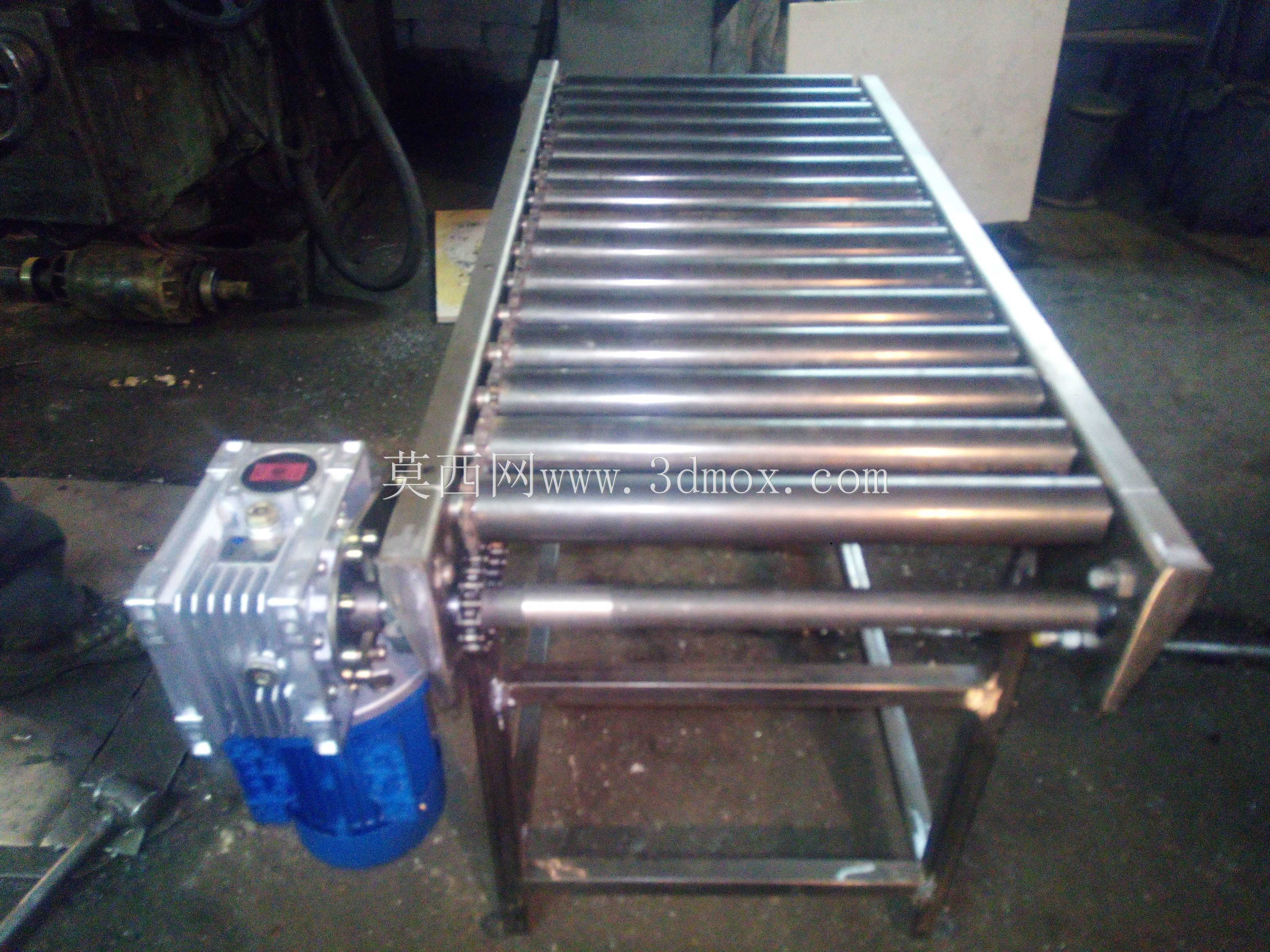

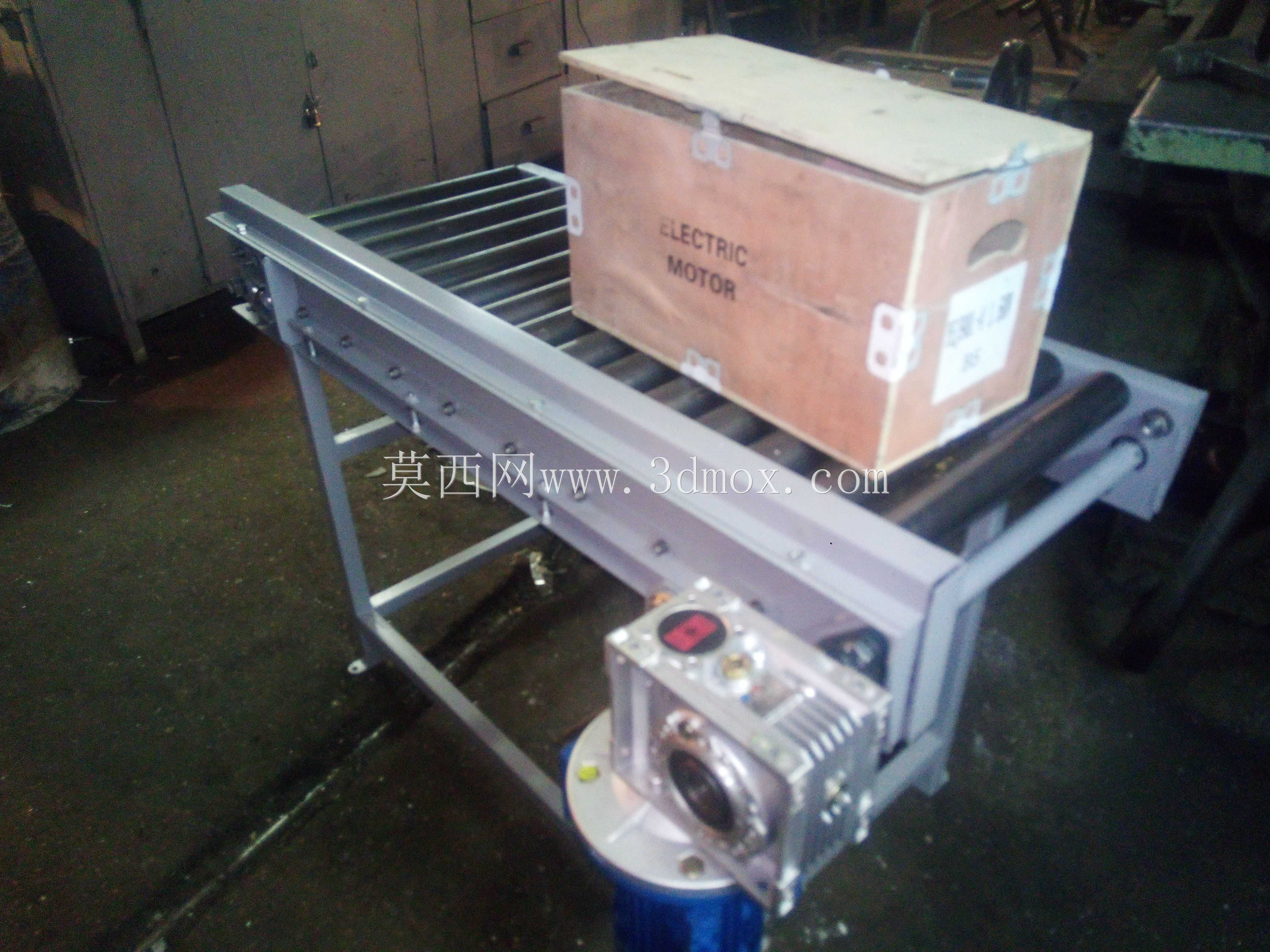

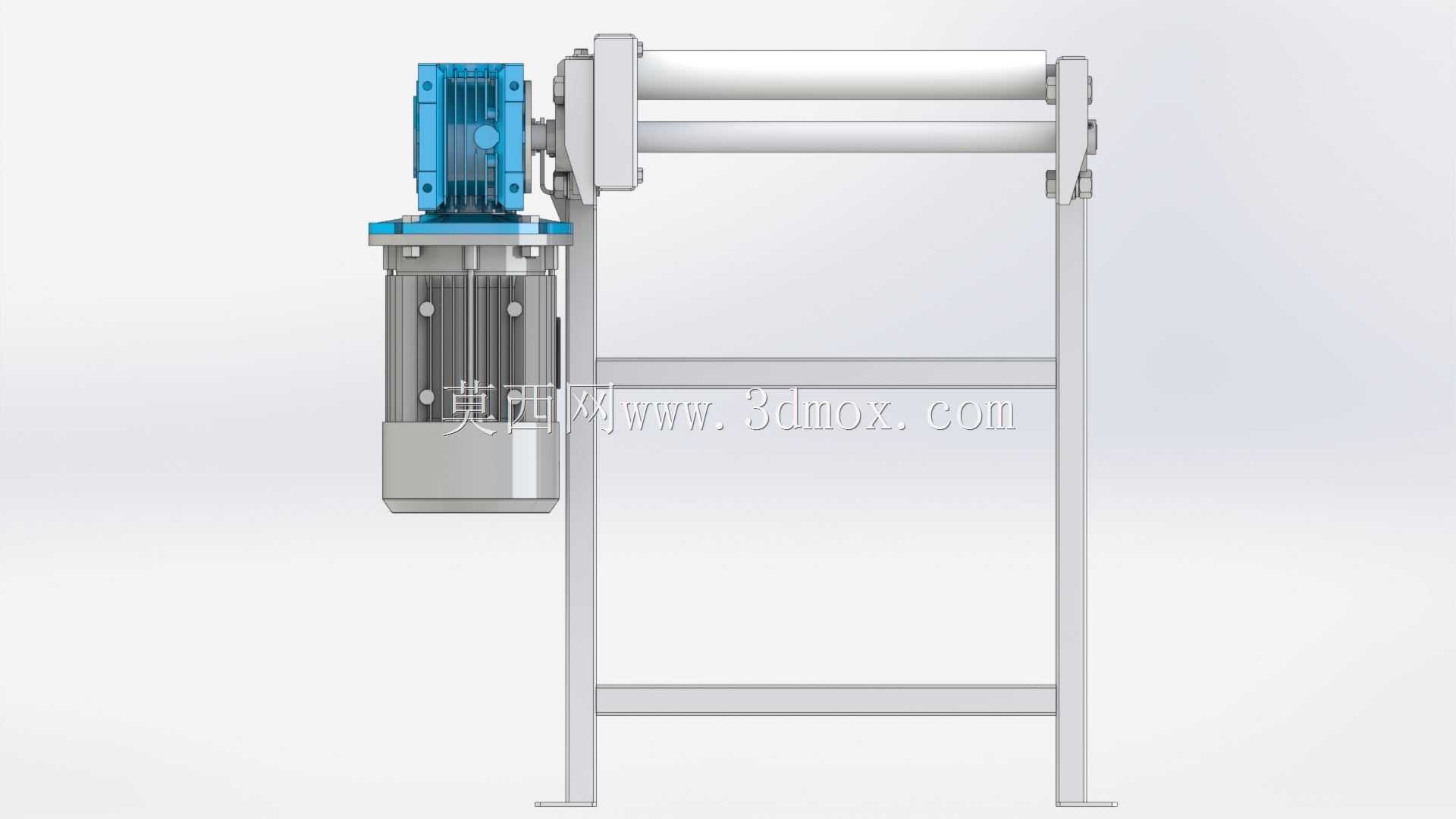

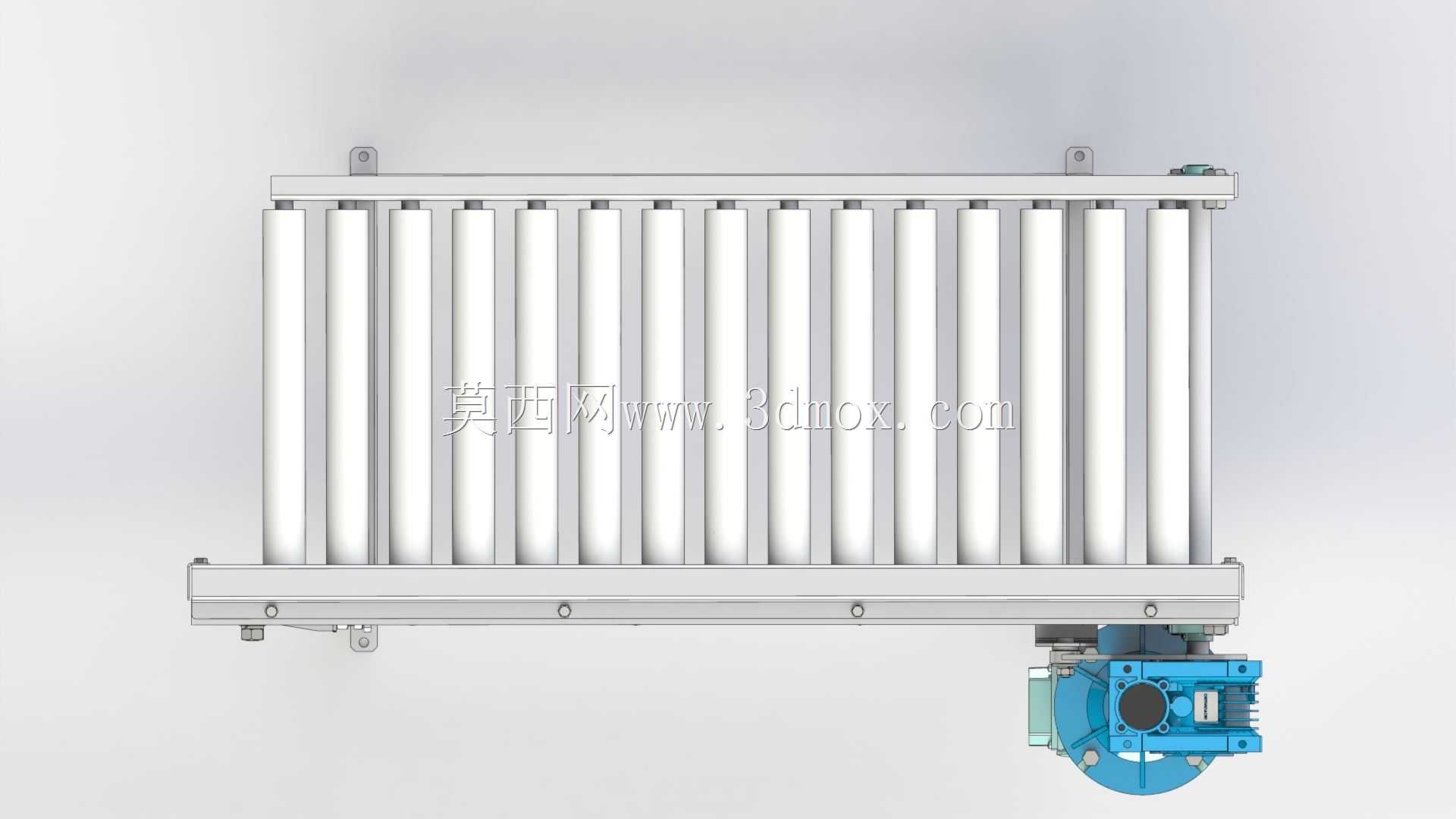

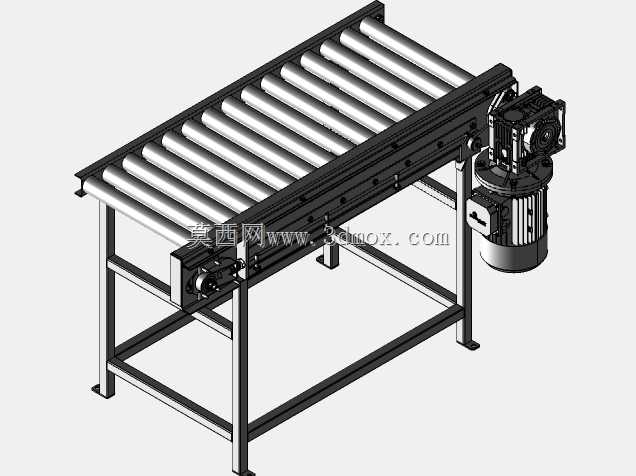

这款链传动辊道输送结构，主要面向生产车间内的规整硬质工件转运场景，常见于五金加工件下线转运、家电部件装配线工位衔接、仓储物流周转箱的平面输送环节，能够适配底面平整的箱装、托盘装、规则块状工件的连续输送需求，可独立作为单段输送单元使用，也可多段拼接组成长距离输送线，还能与顶升移栽机、转角机构配合完成多流向的物料路径规划。设备采用侧挂式驱动单元布局，将减速驱动组件安装在机架侧方，既避免了驱动结构占用输送面上方的作业空间，也能减少输送过程中工件剐蹭驱动部件的风险，同时方便后期对驱动组件做维护检修，无需拆解输送辊组即可完成驱动部分的保养作业。动力通过链条传动传递至每根输送辊，相比单辊独立驱动的结构，传动同步性更优，输送过程中不会出现辊间转速差导致的工件偏移问题，适合对输送位置精度有一定要求的工位间物料传递，能够保证工件以稳定的姿态抵达下一作业工位，减少人工调整工件位置的工作量。机架采用方管焊接框架结构，整体刚性充足，可承载中等重量的工业工件，输送辊采用等间距排布，辊面高出机架上沿一定距离，保证工件输送过程中仅与辊面接触，不会与机架产生摩擦剐蹭。设计阶段充分考虑了现场安装的边界适配性，机架底部预留了地脚安装孔位，可通过膨胀螺栓直接固定在硬化车间地面，也可搭配可调脚杯完成设备水平度微调，适配地面存在轻微高低差的安装场景；侧装驱动组件的外伸尺寸经过优化，不会过多占用输送线侧边的通道空间，方便车间内人员通行与其他设备的布局。设备的传动链条外侧预留了护罩安装位，实际投产时可加装钣金护罩完全遮盖传动部件，避免生产过程中杂物卷入传动结构，也能消除操作人员误触传动部件的安全隐患，整体结构紧凑，传动效率稳定，日常维护仅需定期对链条与辊轴轴承加注润滑脂即可，长期运行的故障率较低，能够适配工厂两班倒的连续生产作业节奏。
