辊筒式标准收集器输送设备结构设计

这款辊筒式收集输送设备，主要面向生产制造车间的成品、半成品流转与收集环节设计，可广泛应用于电子装配、包装加工、五金零部件生产、轻工制造等行业的生产线衔接场景，能够承接上游工序输出的规整件、箱装件、托盘承载件，按照设定的输送路径将物料平稳转运至下游收集工位、码垛工位或者仓储接驳点位，替代传统人工搬运的作业模式，大幅降低车间内物料短距转运的人力投入，同时减少人工搬运过程中可能出现的物料磕碰、掉落损伤问题，提升产线流转的连贯性与作业效率。

设备采用分段式机架结构设计，主体框架选用标准型钢焊接加工后做表面防锈喷涂处理，整体结构刚性充足，能够适配常规生产车间的地面承载条件，支腿部分配置可调节脚杯结构，安装过程中可根据现场地面的平整度差异调整支腿伸出长度，保证整条输送线的辊筒工作面处于水平状态，避免物料输送过程中出现偏斜、打滑甚至侧翻的问题，支腿之间设置横向连接拉杆，进一步提升整体机架的抗扭性能，即使在长时间连续承载运行的状态下，也不会出现机架变形、辊筒错位的故障。

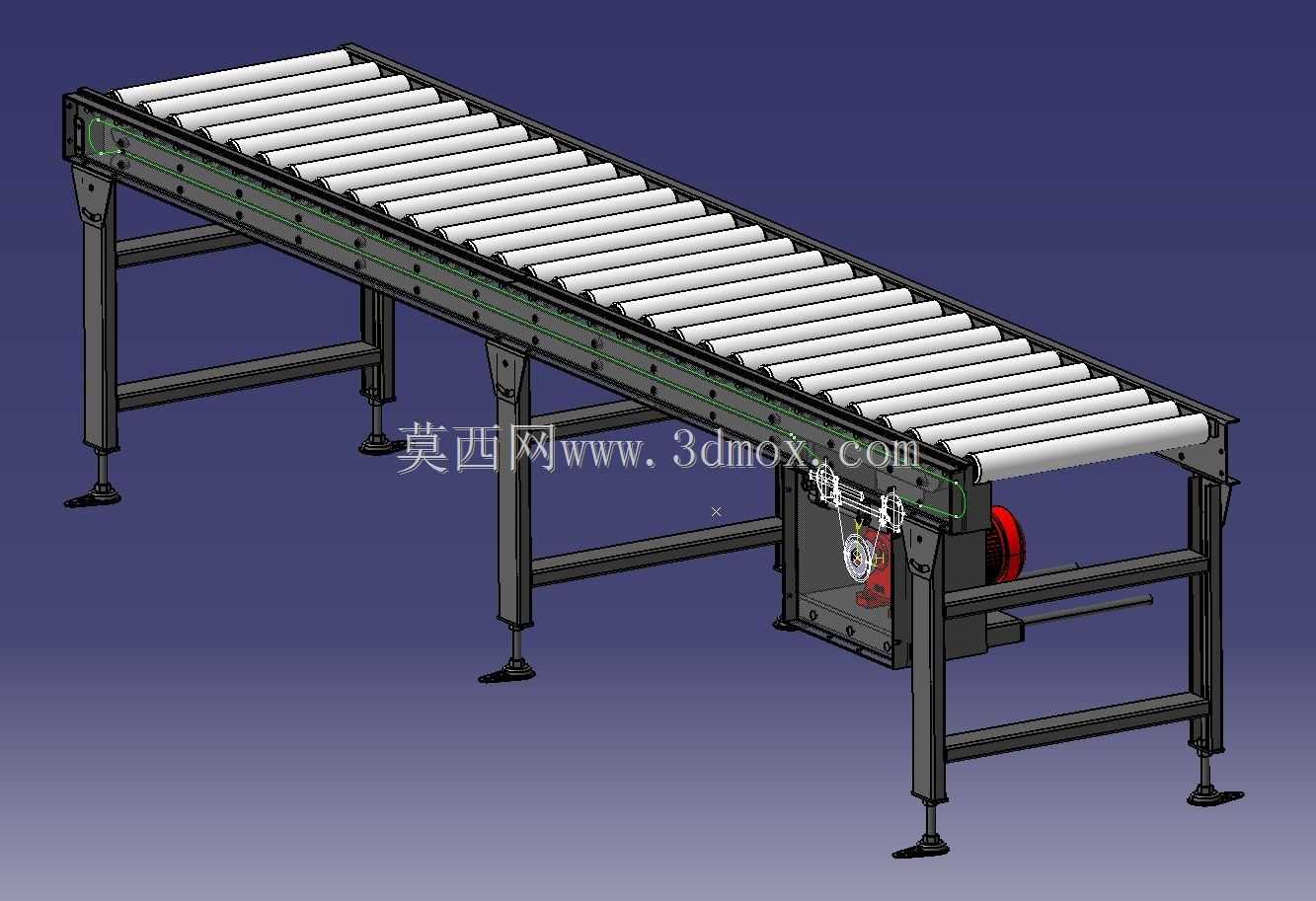

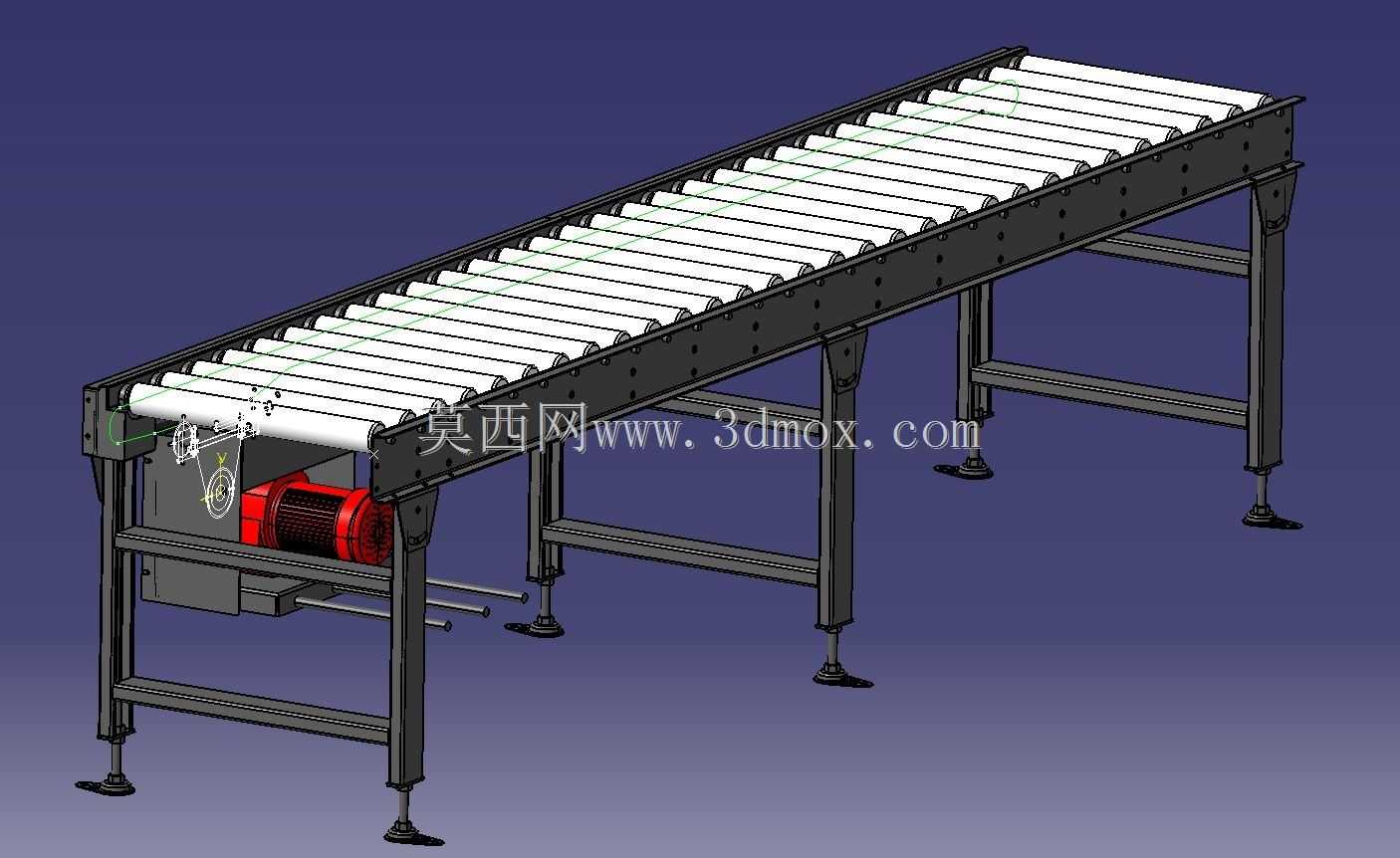

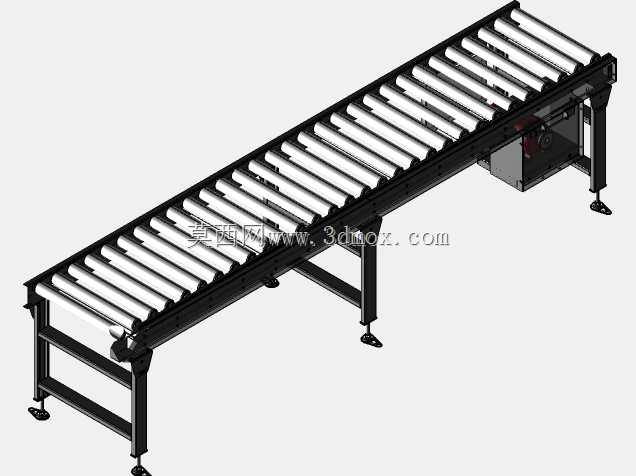

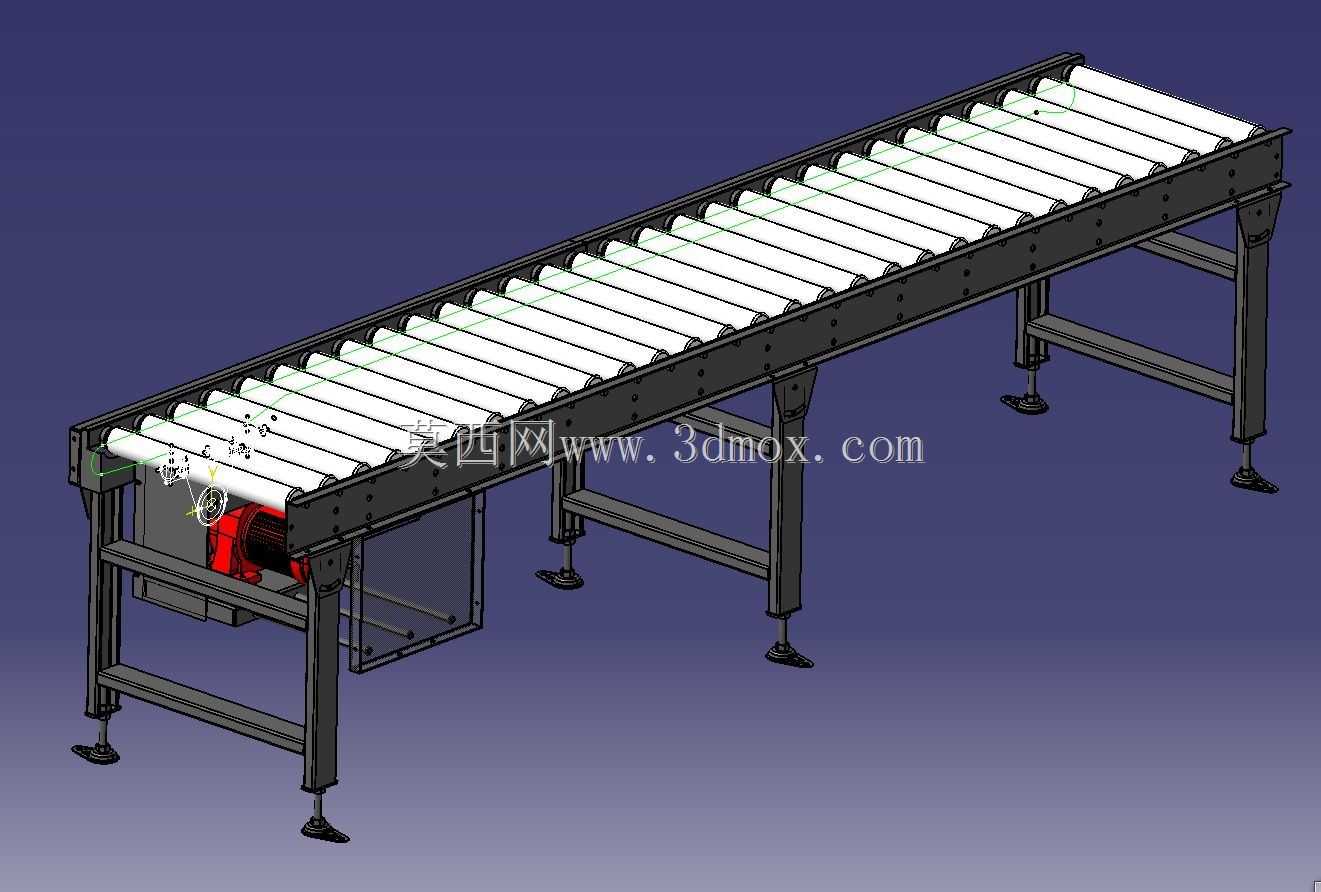

输送工作面采用等间距排布的镀锌辊筒作为承载输送部件，辊筒两端通过精密轴承与机架侧梁连接，转动阻力小，运行过程噪音低，既可以依靠驱动装置提供动力实现强制输送，也可在无动力段依靠物料自身重力或者人工推送实现流转，驱动单元集成布置在设备进料端的机架下方，通过链传动结构带动所有辊筒同步转动，传动结构做了安全防护外罩设计，避免车间内的杂物、操作人员衣物卷入传动部位引发安全事故，同时也能减少车间粉尘落入传动部件造成的磨损，延长设备的维护周期与使用寿命。

在设计过程中充分考虑了现场安装的适配边界，设备的整体宽度可根据常见的标准周转箱、成品包装箱的尺寸做适配调整，输送长度可根据产线的实际排布需求做模块化拼接，侧梁上预留了各类传感器、挡停机构、导向护栏的安装孔位，后续产线升级时可直接在原有设备基础上加装功能组件，无需对主体机架做二次打孔焊接改造，设备进料端与出料端都预留了与其他生产设备对接的安装接口，能够快速与各类加工设备、包装设备、分拣设备完成衔接，搭建完整的自动化生产流转线。设备的整体高度适配常规车间作业平台的高度要求，操作人员在收集工位取放物料时无需过度弯腰或者抬手，能够有效降低长时间作业的疲劳感，辊筒之间的间隙经过合理设计，既保证了输送过程的支撑稳定性，也避免了小型零部件从间隙掉落的问题，适配绝大多数规则形状工业物料的输送收集需求。
