多规格气弹簧支撑杆结构设计方案

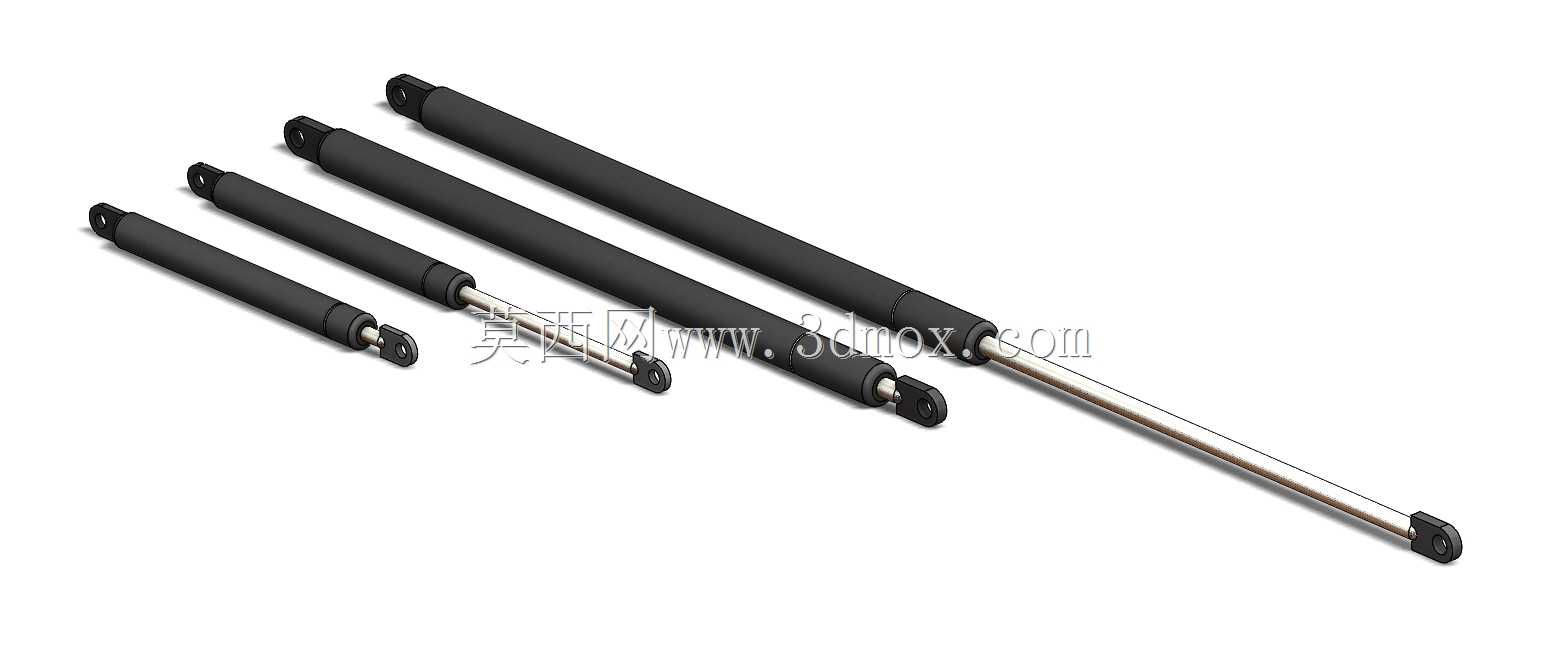

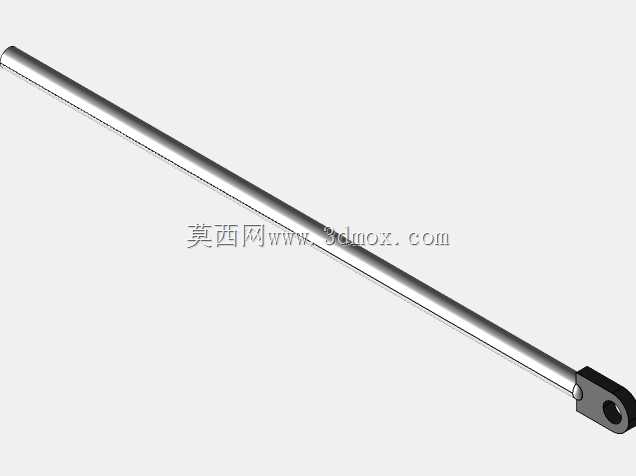

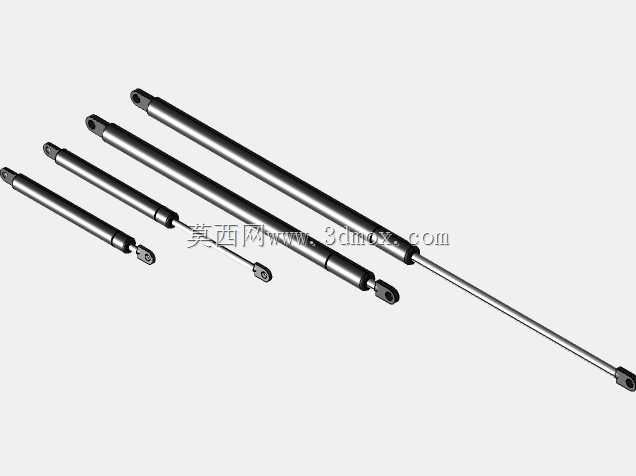

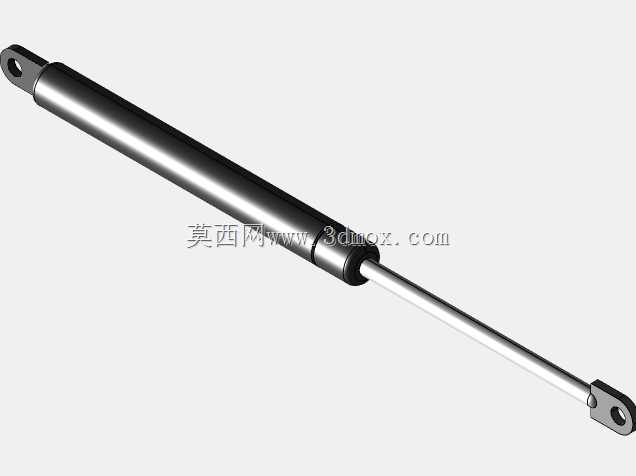

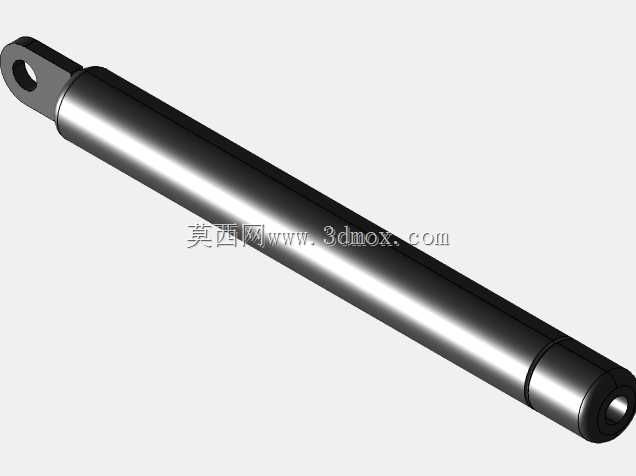

气弹簧作为工业领域应用极为广泛的弹性支撑构件，常被用于各类需要平稳举升、缓冲闭合、角度支撑的机械结构场景中，小到民用家具的柜门开合支撑，大到工程机械舱门、自动化设备防护门、车辆后备箱盖、医疗设备可调台面的支撑定位，都能见到这类构件的身影，其核心作用是通过内部压缩气体的压力差提供稳定的支撑力，替代传统的机械弹簧实现更平缓的力值输出，避免开合过程中的冲击异响与结构磕碰。本次设计的系列气弹簧覆盖100mm到200mm的行程区间，能够适配不同开合角度、不同支撑重量需求的安装场景，设计过程中首先围绕实际安装的边界条件展开，明确不同行程规格对应的安装孔距范围，确保两端铰接安装点的距离在气弹簧完全闭合、完全伸展的两个极限状态下都不会出现结构干涉，同时兼顾安装端的铰接自由度，让气弹簧在随构件转动的过程中不会出现卡滞、别劲的问题。功能特性层面，该系列气弹簧采用活塞杆与缸筒同轴的伸缩结构，缸体选用高强度薄壁管材制作，表面做防腐耐磨处理，能够适应多尘、轻度潮湿的常规工业使用环境，活塞杆表面做高精度抛光与硬化处理，配合内部的密封组件能够长期保持内部气压稳定，避免使用过程中出现力值衰减、漏气漏油的问题，力值输出全程保持线性平稳，在伸展过程中提供稳定的支撑托举力，在压缩过程中提供平缓的阻尼缓冲，不会出现突然弹出或者快速下坠的情况，保障使用过程的操作安全。设计思路上，针对不同的支撑负载需求匹配了对应直径的缸筒与活塞杆规格，从短行程小负载的轻型支撑款到长行程大负载的重型支撑款形成完整的规格序列，两端的安装接头采用标准化的铰接孔设计，能够直接适配市面通用的安装支架，不需要额外做定制化的转接加工，降低现场安装的适配成本。外形尺寸方面，每一款规格的气弹簧都严格控制闭合状态下的整体长度，确保在安装空间局促的场景下也能顺利布置，伸展后的长度严格匹配对应行程参数，不会出现行程不足或者超程顶坏构件的问题，缸体的外径尺寸也做了统一的优化，在保证结构强度的前提下尽可能缩小径向尺寸，减少对安装空间的占用。在实际选型应用中，使用者可以根据被支撑构件的重量、开合旋转角度、安装点的布置位置，选择对应行程与支撑力的规格，安装时只需要将两端铰接接头分别固定在构件与基座的对应安装点上，不需要额外做复杂的调试即可正常使用，长期使用过程中也不需要额外加注润滑或者维护，能够大幅降低设备的后期运维成本。
