双缸汽油发动机曲柄连杆机构三维设计

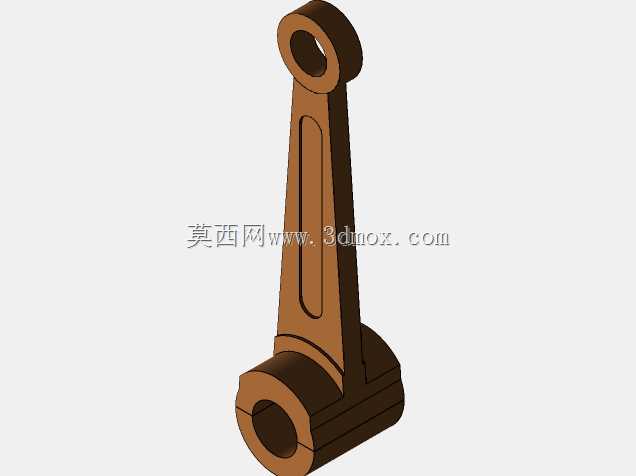

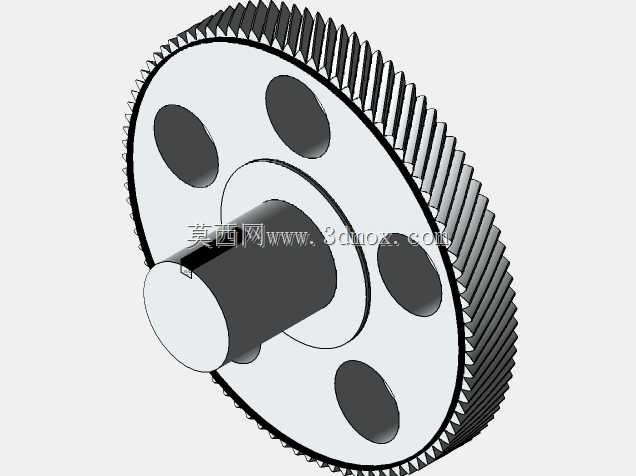

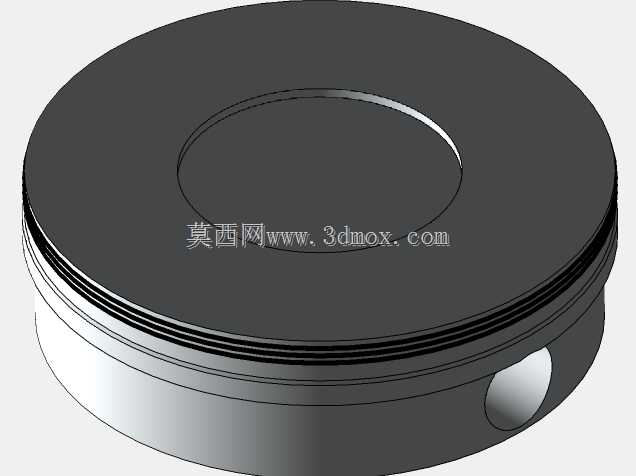

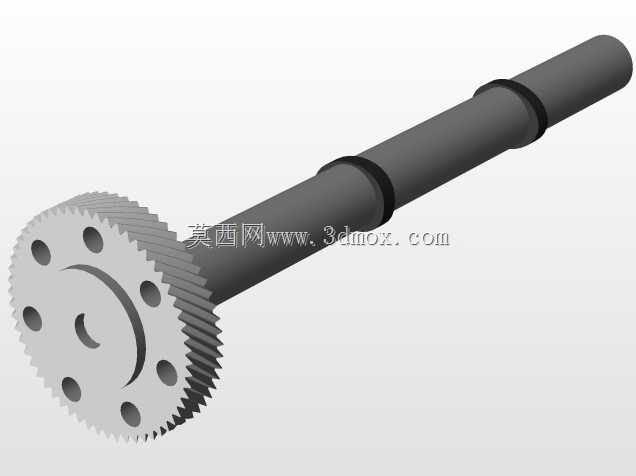

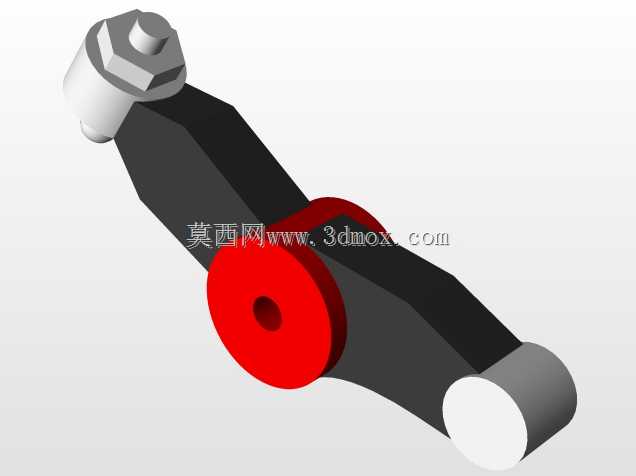

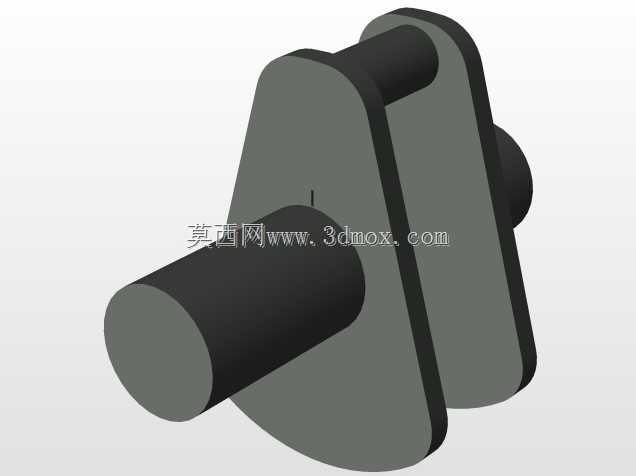

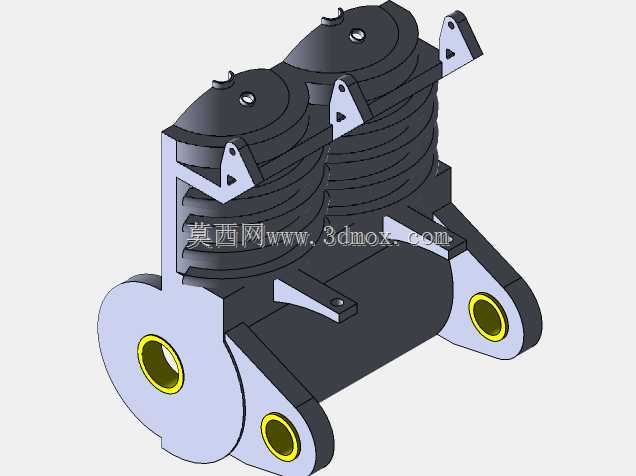

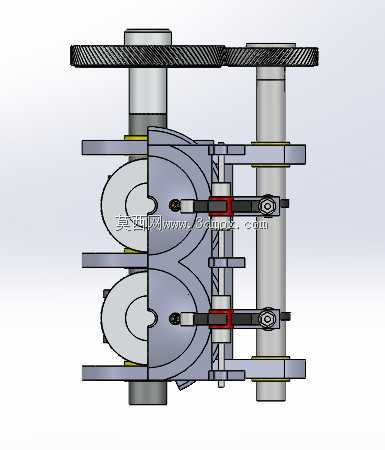

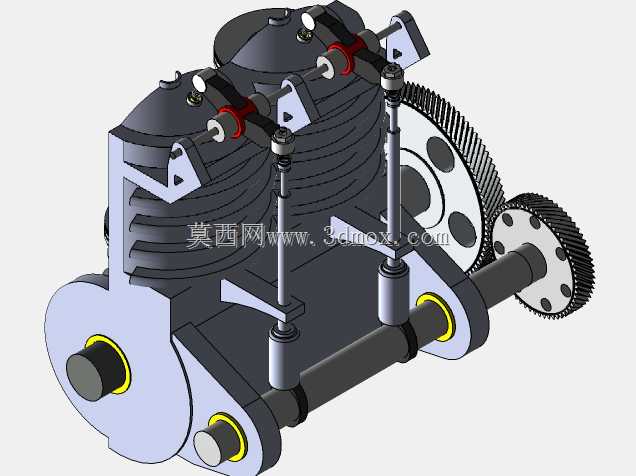

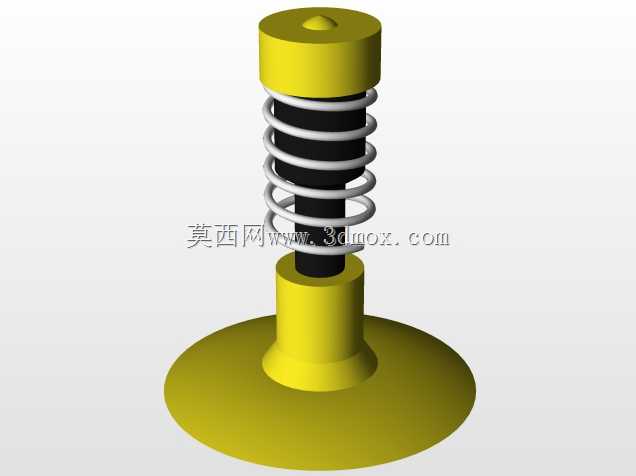

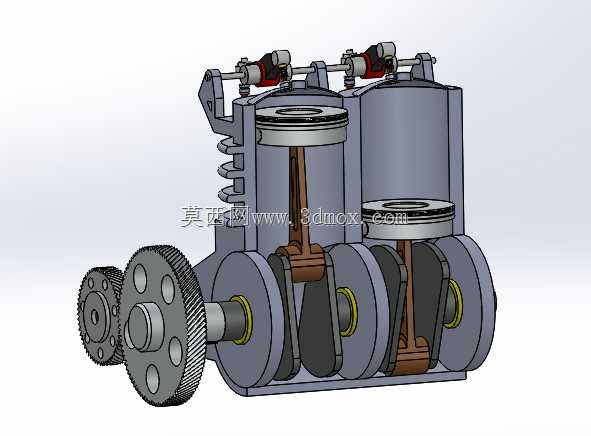

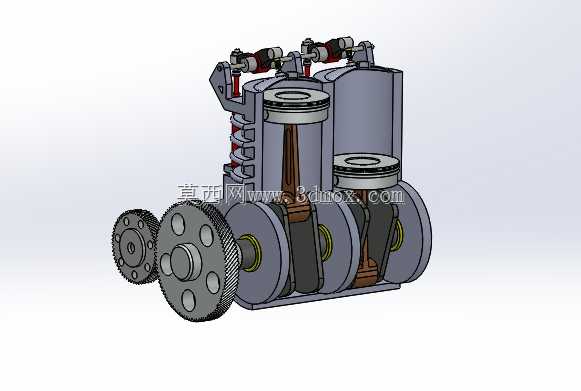

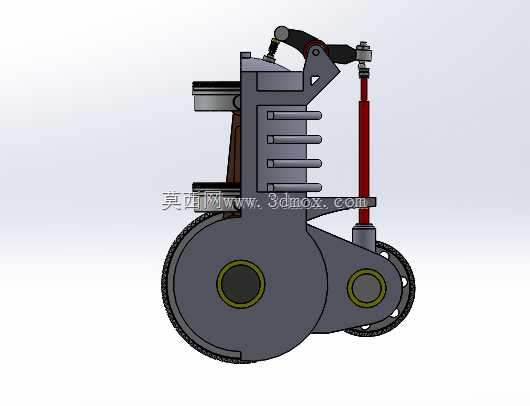

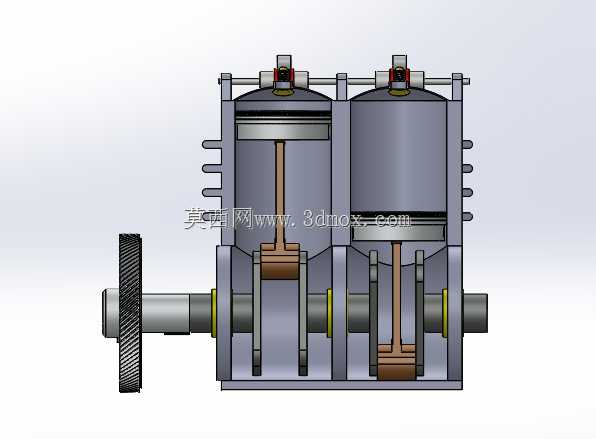

该双缸汽油发动机机构主要面向小型通用动力场景设计，可适配园林机械、小型发电机组、轻型摩托、便携作业设备等对动力体积、重量有严格要求的应用领域，作为整套设备的核心动力输出单元，承担将燃油燃烧产生的热能转化为旋转机械能的核心功能，为后端作业负载提供稳定持续的动力输入。整套机构采用并列双缸的布局形式，两个气缸沿曲轴轴向平行排布，相比单缸同排量机型，动力输出的平顺性有显著提升，可有效降低动力输出过程中的脉冲振动，减少配套设备的减震结构设计压力，同时双缸布局能在同等动力输出指标下压缩单缸的缸径与活塞行程，让整机的横向、纵向安装尺寸更紧凑，适配更多安装空间受限的小型设备场景。从功能结构来看，整套机构包含活塞组件、连杆组件、曲轴总成、正时齿轮组、气门摇臂组件几大核心模块：活塞组件采用带环槽的结构设计，可配套安装气环与油环，保证气缸工作腔的密封性，避免燃烧气体窜入曲轴箱同时控制机油进入燃烧室；连杆采用大、小头分体的铰接结构，小头通过活塞销与活塞铰接，大头通过轴瓦与曲轴曲柄销连接，将活塞的往复直线运动精准转化为曲轴的旋转运动；曲轴采用整体式锻造结构设计，两个曲柄销错开180度相位布置，保证两个气缸的做功行程交替进行，让动力输出无明显间断，曲轴输出端集成传动齿轮，可直接对接离合器、变速箱等后端动力传输部件；正时齿轮组布置在曲轴侧端，通过固定传动比匹配曲轴与气门摇臂的动作时序，保证进排气门在活塞运动的对应相位精准开启、关闭，匹配发动机的四冲程工作循环；摇臂组件布置在气缸顶部，配合凸轮轴结构驱动气门完成开闭动作，保证进排气过程顺畅。设计过程中充分考虑了各运动部件的运动干涉校验，对活塞上下止点位置、连杆摆动角度范围、齿轮啮合间隙、气门升程行程都做了精准的参数匹配，所有运动副都预留了合理的安装间隙与润滑空间，可满足实际工况下的高速往复运动需求，避免运行过程中出现卡滞、磨损过快的问题。从安装边界来看，整套机构的曲轴两端预留了标准化的轴承安装位，可直接适配通用规格的滚动轴承固定在机体壳体内，气缸体外侧预留了散热鳍片结构，可适配风冷散热场景，不需要额外布置复杂的水冷管路，进一步降低了配套设备的结构复杂度，整机的安装接口采用通用化设计，可与同排量级别的通用汽油机外围配件直接适配，不需要额外做定制化改型即可投入使用。
