星型布局五缸径向发动机动力总成结构

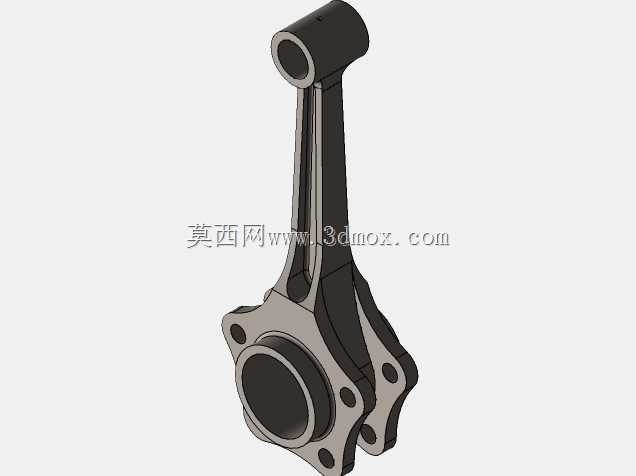

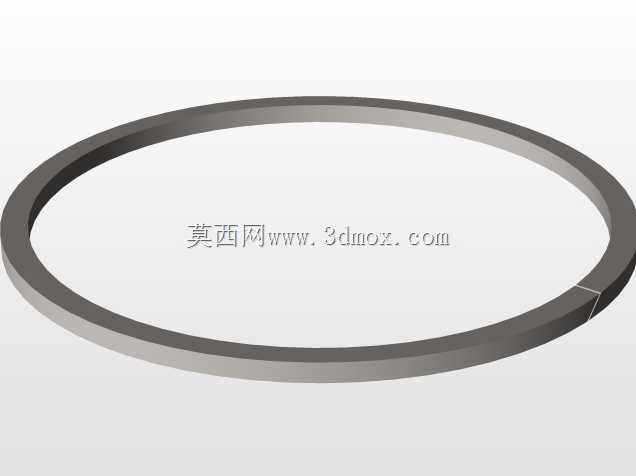

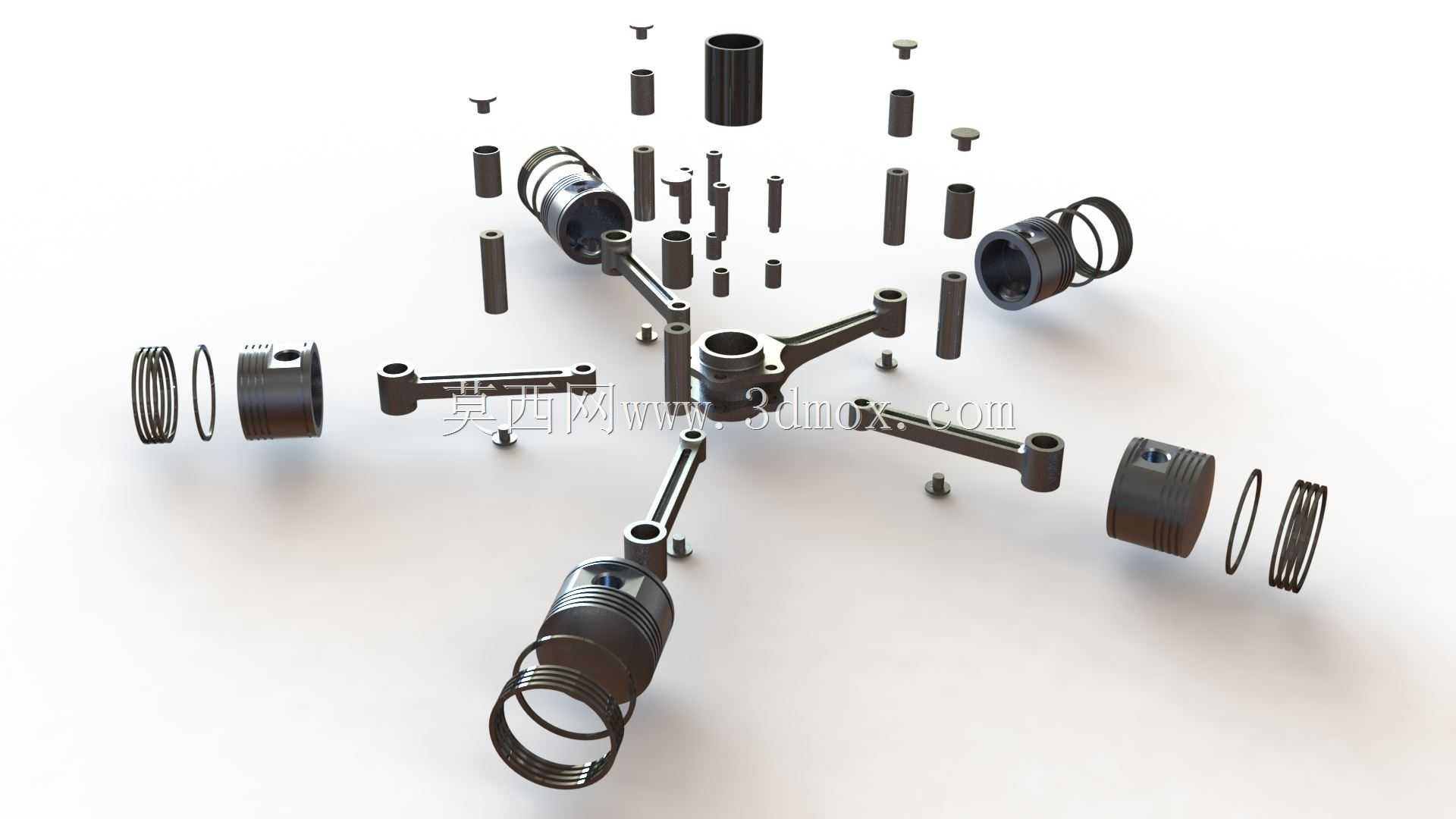

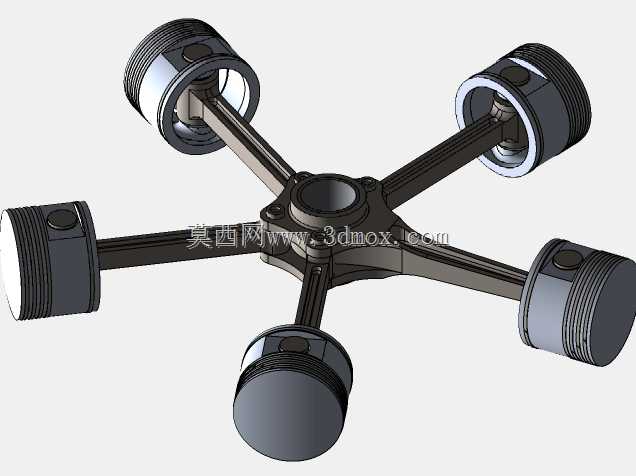

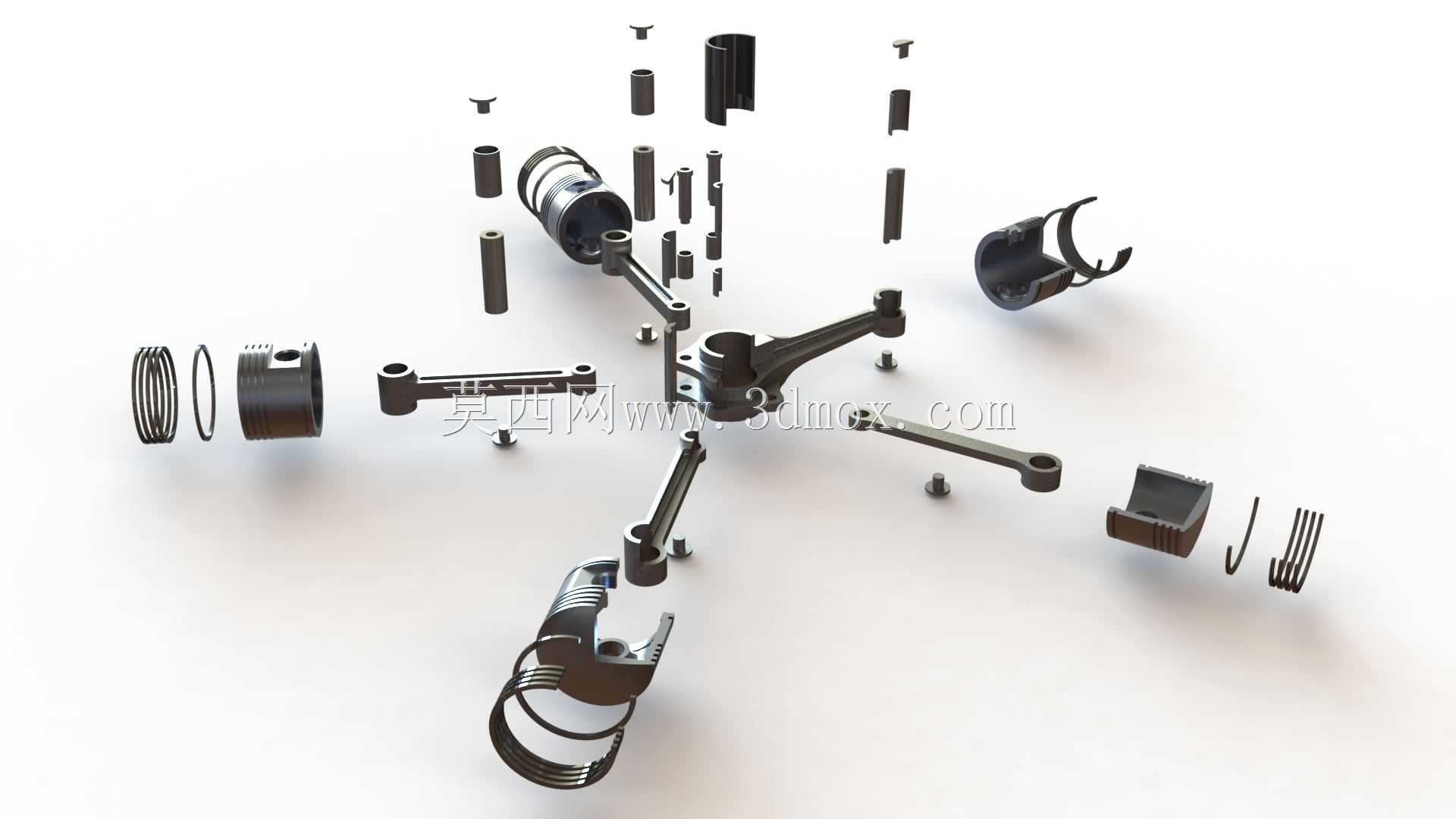

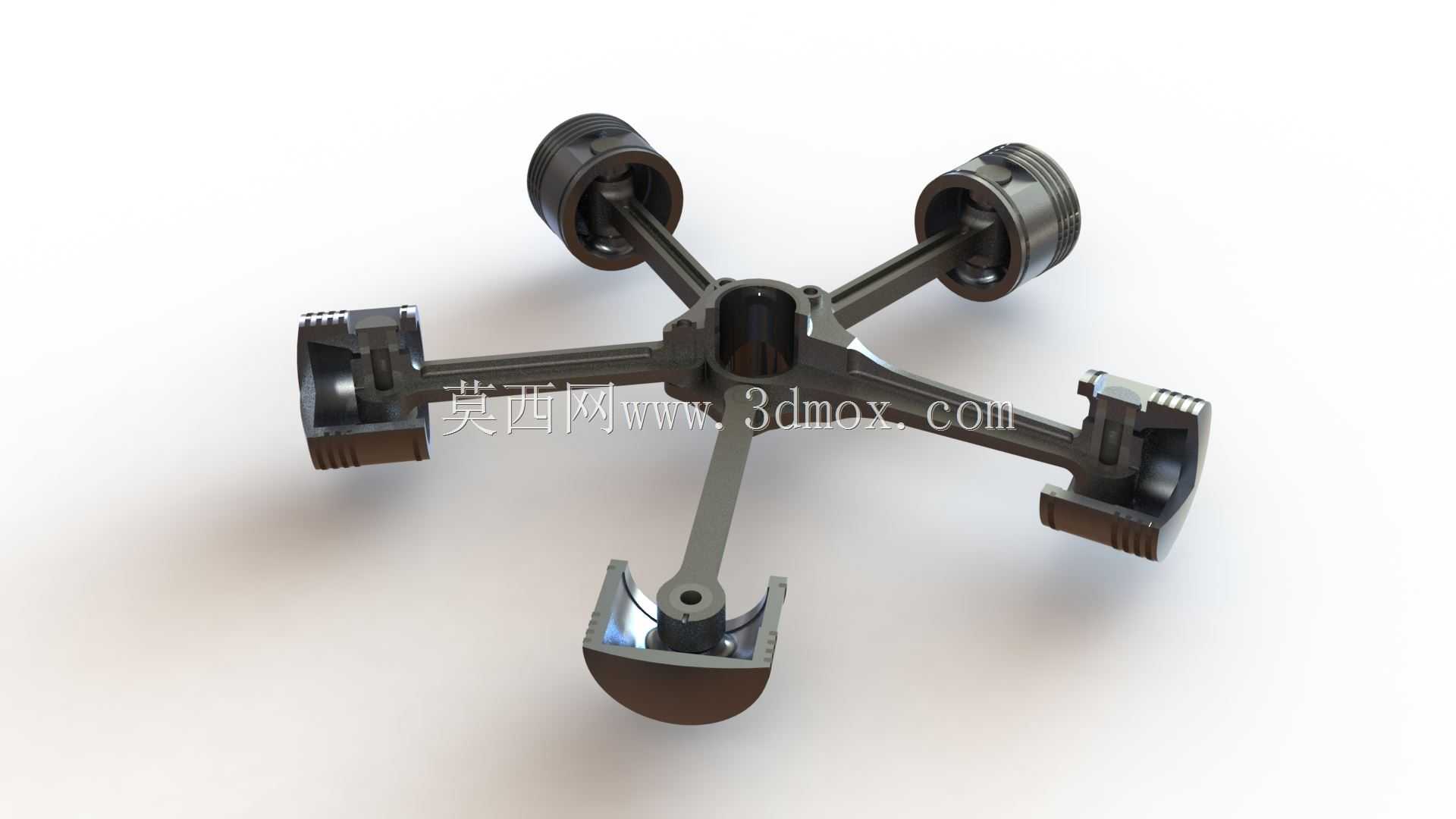

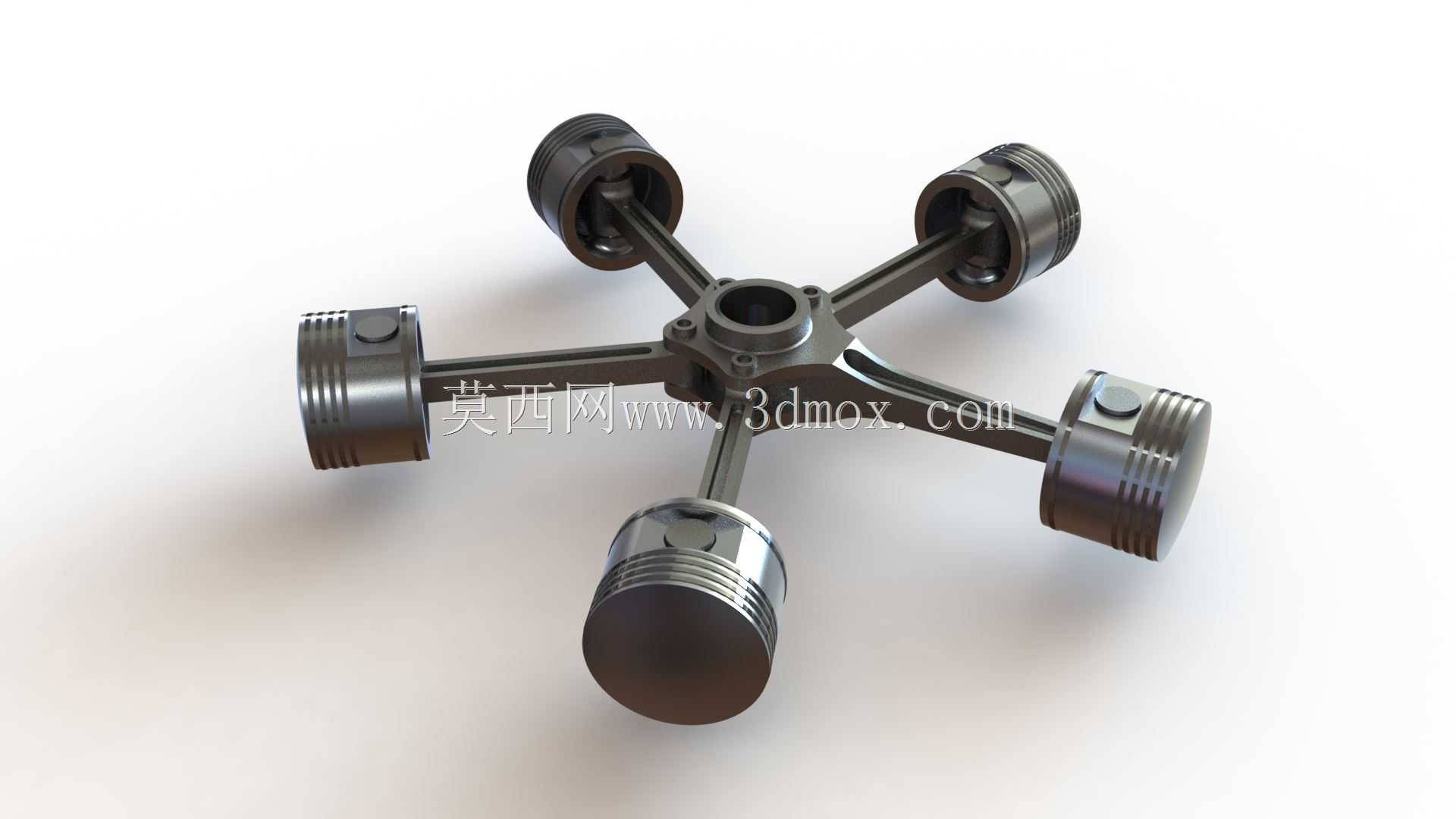

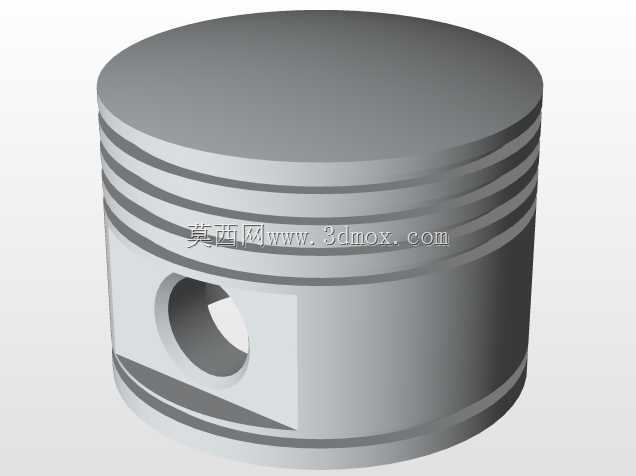

该径向动力总成结构，是小型航空动力、轻型摩托动力、特种作业便携动力设备领域常用的核心动力构型，相较于传统直列、V型动力排布，这种星型辐射布局能够在极小的占用空间内集成多缸做功单元，在同等排量下大幅压缩动力段的轴向长度，让整体动力包的重心更集中在输出轴轴心位置，非常适合对安装径向尺寸有一定包容度、但对轴向长度有严格限制的动力搭载场景，比如轻型单人旋翼机、小型固定翼航模、大排量复古摩托、便携应急发电机组这类设备。从实际功能来看，这套总成完整覆盖了内燃动力从往复直线运动到旋转扭矩输出的全传递链路，五个活塞沿中心主轴呈均匀72度圆周排布，每一组活塞都通过独立的连杆与中心曲柄铰接，做功冲程依次错开，能够让动力输出的扭矩波动远小于同缸数直列构型，不需要额外加装大质量的平衡轴就能实现非常平顺的运转特性，怠速工况下的整机振动可以控制在极低水平。设计层面上，这套结构优先考虑了高转速工况下的受力均衡性，每一组连杆的长度、活塞的质量都做了完全等重匹配，活塞销与连杆衬套的配合间隙预留了热膨胀余量，能够在持续高负荷做功时避免热胀卡滞；主轴承位于整个结构的几何中心，承担所有连杆传递来的交变冲击力，轴承座的加强筋沿五个连杆的排布方向做辐射延伸，能够在不额外增加壳体厚度的前提下大幅提升结构强度，控制整体自重。安装边界上，这套总成的最大径向轮廓由五个活塞的上止点外圆决定，轴向尺寸仅覆盖活塞行程与主轴承厚度的叠加范围，安装接口集中在中心主轴承的端面上，只需要在搭载设备的安装位预留对应中心孔位与圆周固定螺孔，就能完成动力核心的定位安装，不需要额外设计复杂的支撑托架；活塞环的排布采用了气环加油环的组合设计，能够保证做功腔室的密封性，同时将缸壁多余的润滑油刮回油底壳，避免烧机油问题。连杆分为主连杆与副连杆结构，中心主连杆直接与曲柄销连接，其余四个副连杆通过铰接销连接在主连杆的曲柄端，这种设计能够让所有活塞的行程保持完全一致，保证每个缸的压缩比、做功效率完全统一，不会出现各缸动力输出不均的问题；活塞顶部采用了平顶设计，能够让燃烧室的火焰传播距离更短，混合气燃烧更充分，提升燃油利用效率，活塞裙部做了轻量化的减阻处理，在保证导向精度的前提下尽可能降低往复运动的惯性质量，提升高转速下的动力响应速度。
